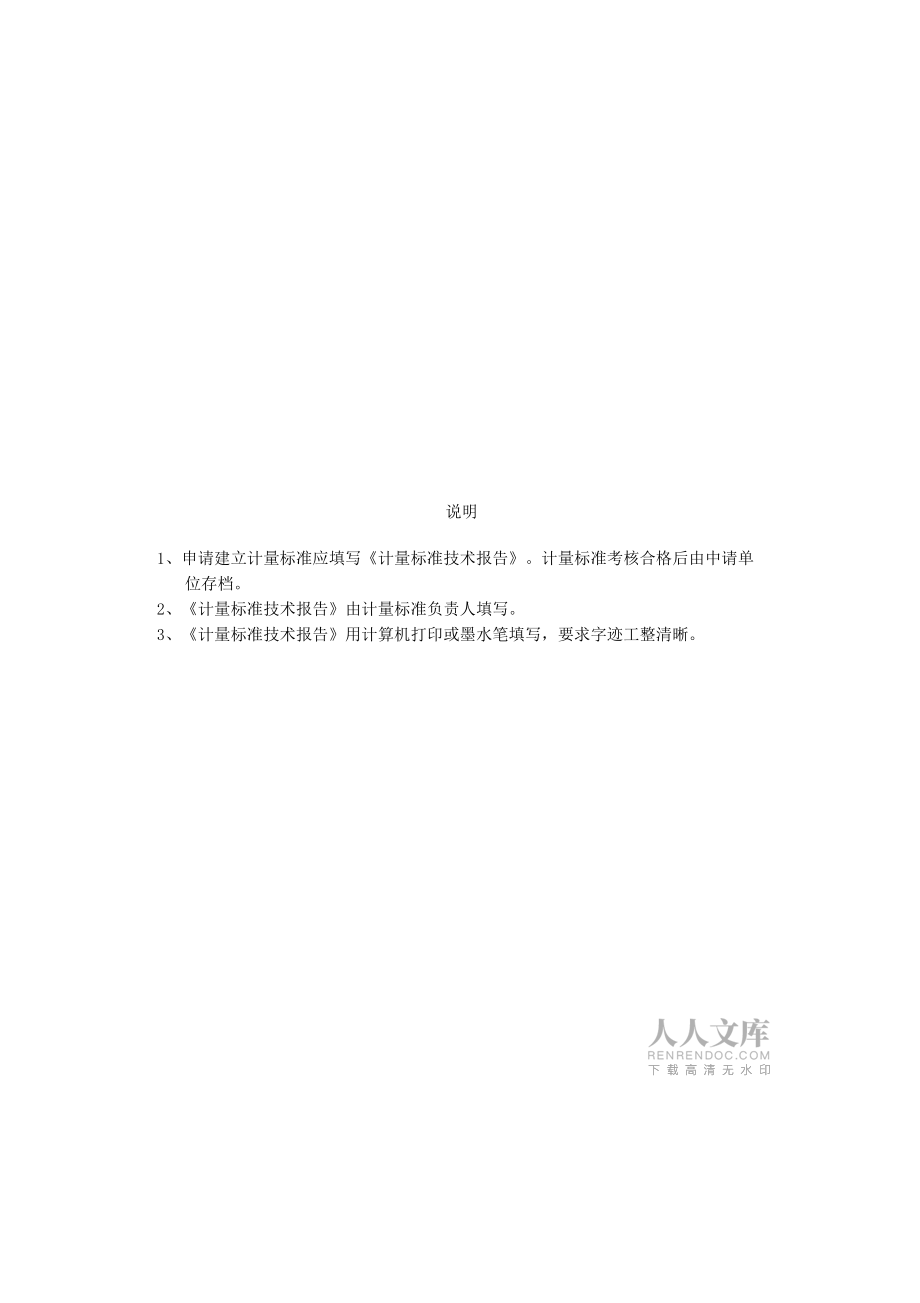

1、計量標準技術報告計量標準名稱（0.5）級壓力變送器檢定裝置建立計量標準單位計量標準負責人籌建起止日期2015.102016.3說明1、申請建立計量標準應填寫計量標準技術報告。計量標準考核合格后由中請單位存檔。2、計量標準技術報告由計量標準負責人填寫。3、計量標準技術報告用計算機打印或墨水筆填寫，要求字跡工整清晰。一、計量標準的工作原理及其組成一一二、選用的計量標準器及主要配套設備三、計量標準的主要技術指標四、環境條件五、計量標準的量值溯源和傳遞框圖一六、計量標準的測量重復性考核七、計量標準的穩定性考核八、測量不確定度評定九、計量標準的測量不確定度驗證十、結論十一、附加說明一.計量標準的工作原理

2、及其組成壓力變送器是一種將壓力變量轉換為可以傳送的統一輸出信號的儀表，而且輸出信號與壓力變量之間有一給定的連續函數關系，通常為線性函數。當前壓力變送器一般為EJA型，統一輸出信號為4-20mA（或1-5V）的直流電信號。壓力變送器按不同的轉換原理可以分為力（力矩）平衡式、電容式，電感式等等。下面以常用的EJA型差壓變送器為例表示其組成。通大氣EJA型壓力變送器檢定原理圖.選用的計量標準器及主要配套設備計量標準器名稱型號測量范圍不傭定度或準確度或最大允許誤差制造廠及編號檢定證書號壓力檢驗儀KX8051-A0.05級上海瑞谷4040省電科院主要配套設備壓力模塊KX8051-AKX8051-AKX8

3、051-AKX8051-A0-60MPa-1010KPa-100100KPa-100250KPa0.05級0.05級0.05級0.05級40408404104041150302省電科院RK-2704省電科院RK-2706省電科院RK-2707省電科院RK-2708壓力臺P551520000psi/1400bar1.5級GESENSING64789省電科院數字恒流源GEDRUCK4-20mA0.05級GEDRUCKR9356省電科院二.計量標準的主要技術指標壓力測量范圍：0-25MPa準確度：0.05%最小分辨力0.01MPa四.環境條件項目要求實際情況結論溫度(20±5)C16C-2

4、4C合格濕度45%-75%46%-74%合格六.計量標準的測量重復性考核選擇一臺EJA壓力變送器，準確度等級0.25,測量范圍0-16Mpa,編號63120。用壓力檢驗儀、數字恒流源在12mA(8Mpa)檢定點上等精度重復性條件做10次測量，結果如下：廳P輸出電流值(mA)xi殘差(xi-x)mA(xi-x)2111.9990.00080.00000064211.9990.00080.00000064311.9990.00080.00000064411.9990.00080.00000064512.0000.00180.00000324611.9990.00080.0000064711.998

5、-0.00020.0000004811.996-0.00220.00000484911.996-0.00220.000004841011.997-0.00120.0000014410次測量平均值(數學期望):x=xi=11.9982mA10i1102(xix)根據貝塞爾公式，實驗標準差s(y)=L=0.001398:(n1)s(y)合成標準不確定度uc故計量標準的測量重復性合格。七.計量標準的穩定性考核選擇一個同性能穩定的被測對象：0.5級EJA壓力變送器，編號：2109807用程0-1MPa,每間PL個月利用該代標準在1MPa點，做10次測量，共進行6個月，測量的數據如下表：（測量時環境條件

6、均在規程范圍之內）穩定性考核記錄數據單位：mA2015-10月2015-11月2015-12月2016-1月2016-2月2016-3月20.00520.00720.00120.00320.00420.00320.00820.00620.00320.00420.00520.00420.00520.00919.99920.00520.00820.00420.00320.00519.99820.00220.00820.0052000120.00620.00520.0020.00420.00620.01020.00420.00119.99920.00920.00520.00620.00620.003

7、20.00420.00820.00210.00720.00420.00820.00420.00720.00620.00520.00320.00420.00520.00520.00420.00820.00719.99920.00120.00220.00420.00582.005720.002120.002720.006020.0043經過半年對該套計量標準的穩定性考核，最大變化量為:20.0060-20.0021=3.9X10-3mA小于計量標準白擴展不確定度U95,穩定性符合要求。八.測量不確定度評定1 .概述：測量依據：JJG882-2004壓力變送器檢定規程評定依據：JJF1059-201

8、2測量不確定度評定與表示測量標準：壓力校驗儀，0-60MPa,準確度0.05%rdg；數字恒流源，4-20mA,最大允許示值誤差：0.05%rdg+0.002mA,以上標準2015年5月經黑龍江計量所檢定且合格。被測對象：壓力變送器，025)MPa,輸出電流：4-20mA,0.5級。測量過程：將壓力變送器的高壓端與壓力校驗儀相連，負壓測通大氣，24VDC電源與變送器輸出相連，接好負載電阻，并與數字包流源串聯。改變輸入的壓力，輸出電流跟隨變化。2 .數學模型：II1mPI0PmI:變送器的電流輸出誤差I(lǐng)：變送器輸出電流值Im:變送器電流輸出量程P:輸入壓力值Pm:壓力輸入量程Io:變送器輸出起始

9、值其中除I與P為變量之外，其他量均為恒定量。3 .輸入量的B類標準不確定度評定：3.1 數字恒流源標準不確定度u(I1)的評定根據技術資料，該表最大允許示值誤差：0.05%rdgmA,當變送器輸出20mA時，半寬為a=20x0.05%=0.01mA,按均勻分布k=V3aui=0.0057mAk自由度3.2 壓力輸入量不確定度u(P)的評定壓力校驗儀，0-60MPa,準確度0.05%rdg；允許誤差為0.05%X16=0.008MPa按均勻分布k=石考慮U2=a=0.0046MPak自由度3.3 溫度變化量不確定度u(T)的評定根據技術資料，溫度每變化1C電流變化0.0012mA當溫度變化2c時

10、，按均勻分布K=了U2=a=0.017MPaU3=a=0.0024/,3=0.0014mAk4 .輸入量的A類標準不確定度評定：壓力變送器輸出電流測量不重復性s(y)的評定：在壓力16MPa條件下，對相應的電流測量10次，結果如下：20.013,20.011,20.009,20.011,20.012,20.011,20.012,20.009,20.010,20.0,1310(xix)2平均值為20.011mA,實驗標準差s(y)=n1)=0.0005mAU4=0.0005mA自由度=95 .合成標準不確定度的評定5 .1靈敏系數輸入電流對變送器輸出誤差的靈敏系數為:c1=輸入壓力對變送器輸出誤

11、差的靈敏系數為:c2=I1m-1mA/MPaPPn6 .2合成標準不確定度的計算設各輸入變量披此獨立，合成標準不確定度u2c(y)=(C2.U2)2+(C1.U1)2+(C1.U3)2+(C1.U4)Uc(y)=0.0075mA7 .擴展不確定度的評定k=2U95=0.015mA8 .測量不確定度報告壓力變送器輸出的測量不確定度的擴展不確定度為：U95=0.015mAk=2九.計量標準的測量不確定度該計量標準的測量不確定度驗證采用傳遞比較法,用該計量標準測量一個計量性能穩定的被測對象：0.5級EJA變送器，編號：2109809量程0-1MPa,在滿量程點測量10次，然后用更高等級的標準(0.05)級數字包流源在滿量程點再測量10次，結果如下表：廳P更局計量標準y0(0.02)mA本計量標準y(0.05)mA120.00520.006220.00420.007320.00620.008420.00520.010520.00320.009620.00620.007720.00420.011820.00220.010920.00520.0101020.00410.009平均值20.004420.0087高級計量標準的擴展不確定度與本計量標準相比較可以認為很小，忽略不計:Iy-y0I=4.3X1
