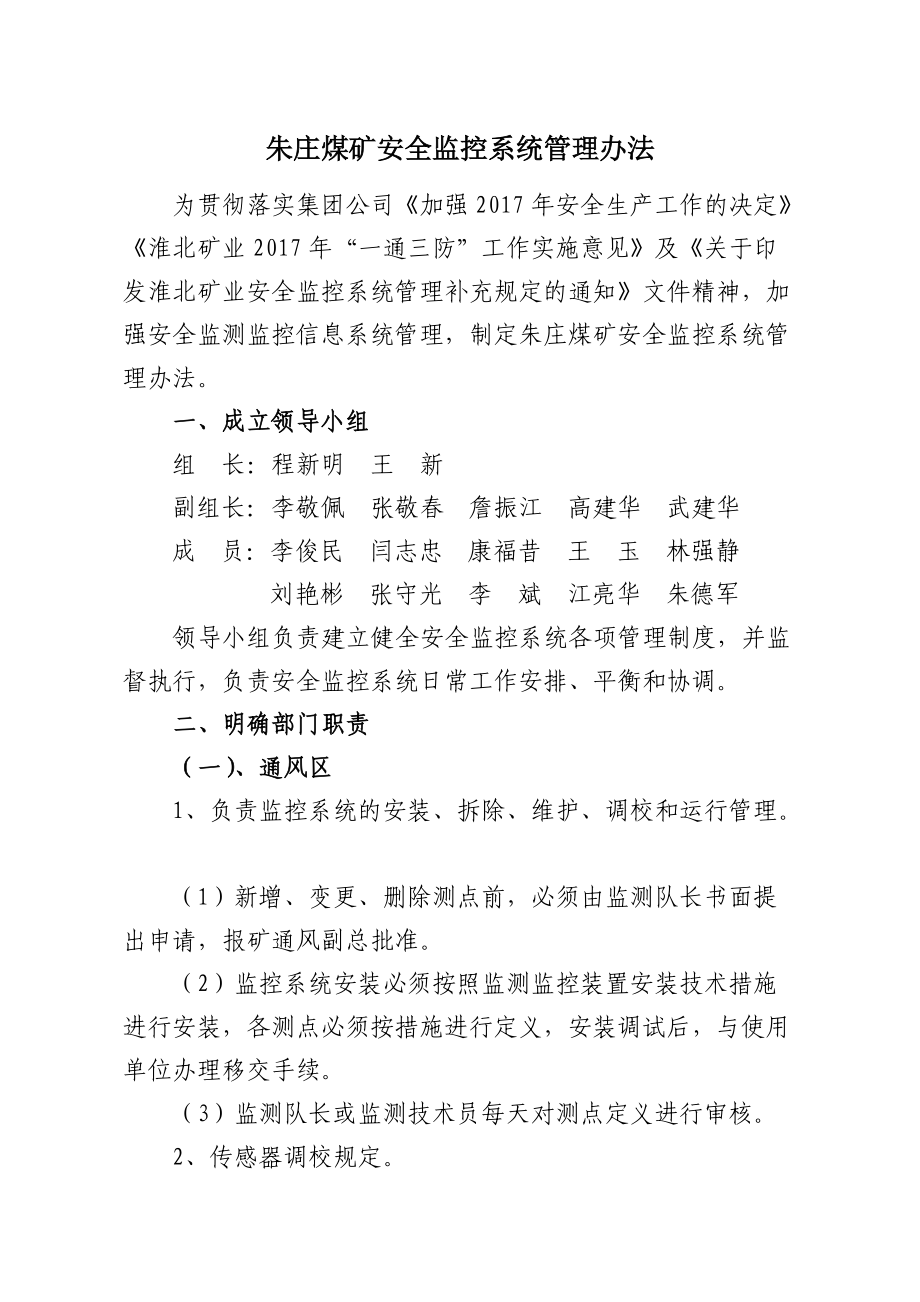

1、朱莊煤礦安全監控系統管理辦法為貫徹落實集團公司加強2017年安全生產工作的決定淮北礦業2017年“一通三防”工作實施意見及關于印發淮北礦業安全監控系統管理補充規定的通知文件精神，加強安全監測監控信息系統管理，制定朱莊煤礦安全監控系統管理辦法。一、成立領導小組組 長：程新明 王 新副組長：李敬佩 張敬春 詹振江 高建華 武建華 成 員：李俊民 閆志忠 康福昔 王 玉 林強靜 劉艷彬 張守光 李 斌 江亮華 朱德軍領導小組負責建立健全安全監控系統各項管理制度，并監督執行，負責安全監控系統日常工作安排、平衡和協調。二、明確部門職責（一）、通風區1、負責監控系統的安裝、拆除、維護、調校和運行管理。（1

2、）新增、變更、刪除測點前，必須由監測隊長書面提出申請，報礦通風副總批準。（2）監控系統安裝必須按照監測監控裝置安裝技術措施進行安裝，各測點必須按措施進行定義，安裝調試后，與使用單位辦理移交手續。（3）監測隊長或監測技術員每天對測點定義進行審核。2、傳感器調校規定。（1）甲烷傳感器調校前要經礦安全生產信息中心、通風調度及監控中心同意后方可進行。（2）甲烷傳感器每隔15天必須使用校準氣體和空氣樣，進行調校一次。調校前，安全監測監控中心站夜班人員負責在調校的甲烷傳感器名稱后增加“調校”標識符，早班人員負責審核、比對，確認刷新完畢，井下安全監測工在調校前，向安全監測監控中心站進行匯報調校地點，確認測點

3、信息正常及饋電有電后方可調校。調校時，應先在新鮮空氣中或使用空氣樣調校零點，再通入濃度為2.0%的甲烷校準氣體，調校工作必須一次完成，校準后示值必須降至環境值，方可退出調校狀態。示值誤差超過規定的必須進行二次調校，二次調校必須執行調校程序，示值誤差仍超過規定的必須更換甲烷傳感器。調校后，安全監測監控中心站必須及時刪除“調校”標識符。（3）每15天必須在地面使用專用分站對一氧化碳傳感器進行調校，并實現聯網。次日，對井下一氧化碳傳感器進行更換。（4）除甲烷、一氧化碳以外的其它氣體傳感器應每隔10天采用空氣樣和標準氣樣進行調校。風速傳感器選用經過標定的風速計調校。溫度傳感器選用經過標定的溫度計調校。

4、3、監控裝置升、入井管理。（1）建立規范的監控裝置維修調試室及完整的監控調試平臺。設備入井前必須進行維護檢測，并在平臺上在線預熱運行不少于48h，根據監測數據，選擇長期運行穩定的設備入井。（2）強化傳感器的防水防震性能。傳感器主板集成塊必須采用焊接方式、并用防水密封膠固定；主板所有焊點、壓線柱及敏感電路必須采取防水密封措施；黑白元件引腳必須直接焊接在主板接線端子上、接頭覆蓋防水密封膠。嚴禁使用航空插頭連接模擬量傳感器。（3）監控分站在井下連續運行6個月、模擬量傳感器在井下連續運行1個月，必須升井全面檢測維修。4、井下安全監測工必須24小時值班，每天檢查礦井安全監控系統運行情況。使用便攜式甲烷檢

5、測報警儀與甲烷傳感器進行對照，并將記錄和檢查結果報地面中心站值班員。當兩者讀數誤差大于允許誤差時，先以讀數較大者為依據，采取安全措施，并必須在8小時內將兩種儀器調準。5、安全監測監控中心站每周必須對井下重點采掘工作面的斷電控制開關進行手動試驗，并做好記錄。斷電試驗應在采掘工作面等場所正常供電情況下進行。試驗完畢后由保運區、采掘單位機電隊及時人工復電。發現斷電不可靠、失靈，必須及時向礦安全生產信息中心匯報，通知通風、機電設備責任單位共同處理。6、安全監測監控中心站值班人員必須實時監控井下通風、瓦斯狀態，發現局部通風機停、掉電和瓦斯預警、報警、超限及斷電失靈等現象要立即匯報礦安全生產信息中心、通風

6、調度、區值班，按規定填寫瓦斯超限反饋單，并送達有關部門。7、安全監測監控中心站實行24小時值班制，24小時不間斷監視井下瓦斯?jié)舛鹊淖兓氨豢卦O備的通、斷狀態，并認真記錄系統運行日志，嚴禁對斷電功能進行解鎖。監控中心監控主備計算機不得用于與監控無關的工作。8、安全監測監控中心站值班人員認真監視監控主機及聯網上傳服務器信息運行狀況，有異常情況和系統故障及時匯報礦安全生產信息中心、通風調度、區值班。9、運行的計算機應定期維護，監控主、備機每三個月切換一次，并作好記錄；當工作主機發生故障時，備份主機應在5分鐘內自動投入工作。10、監測電纜及設備維護通風區提前辦好申請單，制定措施，批復后方可施工。11、

7、熔接光纜、更換井下交換機、更換監控或上傳設備等特殊情況確需停止礦井（采區）監控系統運行或上傳時，要制定安全技術措施報總工程師組織審查，經礦長批準后，上報集團公司安全生產監控中心及公司網絡調度室，批準后方可實施。12、監測技術員（隊長）每天觀察分站交換機等設備的供電、交直流轉換、電池蓄電能力、通訊質量等運行狀態，發現異常狀況，認真分析，查明原因，制定解決措施，及時處置。13、負責安全監測監控中心站設備，井下環網的維護工作。（二）、 機電科1、機電科是監控系統供電、斷電控制等設備的管理單位，參與安全監控的斷電設計的審批工作。2、機電科提供風電閉鎖、瓦斯電閉鎖及主、副局部通風機自動切換開關，采掘機電

8、系統安裝完畢后，機電科組織保運區、采掘機電隊、通風區及安監部門進行驗收。（三）、保運區、采掘機電隊1、采區供電、斷電設計圖必須標明斷電控制區域、被控開關的種類、型號、位置及被控制的電氣設備名稱、型號，機電負責人必須組織機電、通風、安監部門進行審核簽字。2、采區瓦斯斷電儀由保運區、采掘機電隊配合通風區接入被控開關，經通風區現場試驗合格后方可使用。斷電被控開關必須使用具有斷電自鎖功能的電氣開關。3、保運區、采掘機電隊負責監控斷電范圍內斷電控制開關的選擇、接線、維護。4、檢修、更換、拆除斷電被控開關必須提前與通風區聯系，嚴禁擅自甩掉斷電器及其控制線。檢修、更換完畢要由通風區檢驗斷電控制功能合格，方可

9、啟用。5、新安裝的電氣設備超出斷電控制范圍必須提前通知通風區及時調整斷電范圍，確保新接入電氣設備符合瓦斯超限斷電要求，否則不準使用。6、保證井下監測監控分站供電穩定可靠，保運區、采掘機電隊需要停分站電源必須與通風區聯系。7、提前安排機電工按甲烷傳感器調校斷電復電要求對被控開關進行復電，發現被控開關故障，及時匯報礦安全生產信息中心和安全監測監控中心站。8、各采、掘工作面增加電氣設備必須以書面形式通知通風區，由通風區同意后方可進行安裝。9、變頻裝置安裝設計方案必須經由通風區審核后方可實施；變頻裝置安裝完成后，必須經由通風區參加驗收后方可投入運行。變頻裝置不得和監控設備取自同一路電源、同一臺變壓器、

10、同一臺開關；大型電氣設備不得與監控設備共用同一臺開關或變壓器。（三）采掘單位1、采掘工作面爆破作業前甲烷傳感器應挪移到安全地帶50m以外，爆破后應及時恢復到正確位置，對需要經常移動的傳感器、聲光報警器、斷電控制器及電纜等，由采掘班隊長負責按規定移動，挪移時要輕拿輕放，一人負責甲烷傳感器，一人負責挪移通訊電纜，并盤好電纜吊掛牢固， 嚴禁丟、摔、砸、碰、停用等行為。2、井下使用的分站、傳感器、聲光報警器、斷電控制器、電纜及各類監控牌板等由所在區域的區隊長、班組長負責使用管理。3、監測裝置及監控電纜出現故障要及時向通風區匯報，嚴禁私自處理，嚴禁私自甩掉瓦斯電閉鎖。4、噴漿、打眼、灑水、耙矸及修復改棚

11、等作業時，要采取專門防護措施，防止分站或傳感器進水、進塵。（四）安全生產信息中心1、安全生產信息中心是監控系統信息上傳管理的責任主體，實行24小時值班制，負責礦監控網絡環境、監控信息上傳主、備機，上傳網絡交換機、網閘的定期維護，并做好維護記錄。負責防病毒軟硬件的維護工作，定期切換上傳主、備機，發現網絡傳輸故障應及時向安全生產監控中心和網絡調度室匯報，查明原因，及時處理。2、及時將礦井傳感器調校工作時間、區域匯報集團公司安全生產監控中心。3、備用局部通風機必須處在通電備用狀態，接到安全監測監控中心站匯報備用局部通風機掉電信息后，要立即安排局部通風機看管人恢復供電，因設備故障不能復電的，立即通知相

12、關部門安排人員處理，以保證主備局部通風機的自動切換功能。4、監控信息上傳中斷5分鐘及以上時，安全生產信息中心值班人員要立即匯報集團公司安全生產監控中心，并按程序及時分析原因、安排處理。5、安全生產信息中心負責管理監控終端，值班人員能熟練操作使用監控終端軟件。（五）安監處負責安全監控系統管理監督檢查工作。三、管理規定1、安全監控設備必須具有煤礦礦用產品安全標志（MA），安裝前要在地面經48小時的通電運行，經測試性能可靠、工作穩定，方可安裝。2、安全監控設備要嚴格按煤礦安全規程和產品說明書安設。安設范圍必須覆蓋全部采掘工作面、要害場所及主要設備。3、編制采掘作業規程和安全技術措施時，必須對安全監控

13、設備的種類、數量和安設位置，動力開關、被控開關的安設地點，信號電纜、電源電纜的敷設，監控區域等，做出明確規定，并附詳細布置圖。4、安設安全監控設備時，必須編制安全監控設備安裝措施，報礦總工程師審批。在規定時間內完成安裝，調試合格后方可使用。5、安全監控設備的供電電源必須取自被控開關的電源側，嚴禁接在被控制開關的負荷側。拆除或改變與安全監控設備關聯的電氣設備的電源線及控制線、檢修與安全監控設備關聯的電氣設備，需要安全監控設備停止運行時，必須經礦長或總工程師同意，并制定安全措施后方可進行。6、監控分站應當安設在便于人員觀察、調試、檢驗的頂板完好、支護完整、無滴水、無雜物的進風巷道或硐室中，安設時應

14、當設置專用托架或安置箱，使其距巷道底板不小于300mm，嚴禁吊掛。7、加強分站巡檢維護，每10 天檢測一次分站及傳感器主板供電電壓，確保供電電壓可靠；分站電源板連續運行2個月必須更換；分站主板排線必須連接牢靠，無銹蝕、水漬；發現分站主板受潮后，須及時更換。8、合理配置分站負載。模擬量和開關量交叉配置，并留有25%富余量；通訊距離800米以上的甲烷傳感器要采用獨立一路電源供電；當傳感器工作電壓低于12V時，應采取減阻升壓等措施。9、甲烷傳感器吊掛點必須牢靠，無片幫、掉頂、淋水。必須遠離風水管路、變頻設備及高壓、大功率機電設備，且不易被行人、車輛碰撞，距頂板（頂梁）不得大于300mm，距巷道側壁不

15、小于200mm。掘進工作面的甲烷傳感器，不得懸掛在風筒的同一側，禁止用新鮮風流直接吹甲烷傳感器。10、采煤工作面、上隅角及回風流中必須安設甲烷傳感器，安設位置、報警、斷電等符合規定，報警濃度設置0.8%、斷電濃度設置0.8%、復電濃度設置0.8%。生產區域封閉墻內瓦斯?jié)舛冗_到3%及以上的，墻前要安裝甲烷傳感器。11、施工瓦斯鉆孔時，須在鉆機下風側5-10米處安設甲烷傳感器，其報警、斷電濃度設置0.8%，復電濃度設置0.8%，斷電范圍為打鉆地點20米范圍及其回風系統內的全部非本質安全型電氣設備的電源。12、采煤工作面的回風巷長度大于1000m時，必須在回風巷中部增設甲烷傳感器，其報警濃度、斷電濃

16、度、斷電范圍和復電濃度與回風巷甲烷傳感器相同。13、煤巷掘進每達500米時增設一個甲烷傳感器，其報警濃度、斷電濃度、斷電范圍和復電濃度與回風巷甲烷傳感器相同。14、采區回風巷、采煤工作面回風巷安設溫度傳感器和一氧化碳傳感器。溫度傳感器的報警濃度為26，一氧化碳報警濃度24PPM。15、甲烷傳感器必須設置有機玻璃保護罩。16、下井管理人員發現便攜式甲烷檢測報警儀與甲烷傳感器讀數誤差大于允許誤差時，應立即通知安全監測監控中心站進行處理。17、安全監控設備發生故障時，必須及時處理，在更換和故障處理期間必須采用人工監測等安全措施，并填寫故障記錄。18、傳感器受外力撞擊顯示數值不穩定、低濃度甲烷傳感器經濃度大于4%的甲烷沖擊后，應及時更換。19、線纜連接時必須采取可靠的防水、防短路措施。接線盒內必須采取防水措施；線纜在接線盒下部交叉綁緊，防止人為拉脫和淋水順線纜流進接線盒；接線盒內應錯茬接線，防止短路；監控線纜必須吊掛規范，平直有馳度，不得繃緊，余線采用非鐵磁性線架“8”形整齊
