1、 避雷器安裝規范一、 概述 微波作為一種通信設備，由于其天線、ODU、饋線置于室外，而且是在高處，所以在其工作時易受到雷電的干擾和雷擊。 為了消除和削弱雷電對微波設備的影響，我們采取了一些措施，諸如將設備外殼進行處理，提高它的防壓性，并對天線、設備、饋線等做防雷接地。但是最好的保護措施還是給設備加裝避雷器。 避雷器是用于防止雷電波侵入和雷電反擊的保護器件。當雷電波將其擊穿并泄放入地時，強行將雷電波截斷，此時加在設備上的電壓為有效地限制在絕緣可以承受地殘余電壓，雷電波過后恢復正常工作。二、 微波用避雷器的分類1、 室內避雷器是避雷器置于室內，安裝在室內單元側，用于保護室內單元。2、 室外避雷器是

2、避雷器置于室外，安裝在室外單元側，用于保護室外單元。 室外避雷器 室內避雷器三、 避雷器的選擇 選擇安裝避雷器要看微波設備的現場安裝條件。首先安裝避雷器最重要是要能連接到和大地接觸良好的接地點，另外就是安裝現場符合避雷器的環境要求（見避雷器技術規范書）。 如安裝微波的現場在室內有接地點（室外接地），就可以安裝室內避雷器。如安裝微波的現場在室外并靠近室外單元處有接地點，就可以安裝室外避雷器。 應注意一點，不是只要裝上避雷器，我們的微波設備就不會因雷擊而出現故障。安裝避雷器只是能夠降低和削弱雷擊對設備的影響，如雷電比較大，超出避雷器所保護的范圍，設備照樣會被擊壞。四、 室內避雷器的安裝及規范1、

3、安裝位置的選擇 室內避雷器應盡量安裝在靠近接地點的位置，并置于走線架上靠近饋線窗處。對于無走線架的站點，室內避雷器嚴禁直接放置于地面，以免積水浸泡造成短路。2、 避雷器與接地線的連接 室內避雷器與接地線連接處是在標有SURGE側N型接口處，在安裝時先將接地銅圈套入N型接口，然后用螺圈擰緊固定好。 室內避雷器的接地線要橫平豎直，不能將地線打卷。 室內避雷器的接地線要接到室外接地銅牌，不要和室內設備共地。3、 避雷器與饋線的連接 室內避雷器有兩個N型接口（連接饋線用），其中一個接口標有EQUIPMENT， 此接口為連接到室內單元的饋線，另一個接口標有SURGE，此接口為連接到室外天線方向的饋線。

4、避雷器與饋線相連時應將饋線頭和N型接口擰緊，并在靠近避雷器兩邊的饋線處用軋帶固定好，使其避雷器穩固在走線架上。4、 室內避雷器安裝注意事項A、 室內避雷器要置于走線架上，不能地面；B、 安裝室內避雷器時注意方向，并做好標志；C、 室內避雷器的接地線要橫平豎直，不能將地線打卷；室內避雷器的連接中頻電纜線（到室外設備側）接地線中頻電纜線（到室內設備側）室內避雷器五、 室外避雷器的安裝及規范1、 安裝位置的選擇 室外避雷器安裝在室外單元處。2、 避雷器與接地線的連接室外避雷器與接地線連接處是在標有SURGE側N型接口處，在安裝時先將接地銅圈套入N型接口，然后用螺圈擰緊固定好。 室外避雷器的接地要選擇

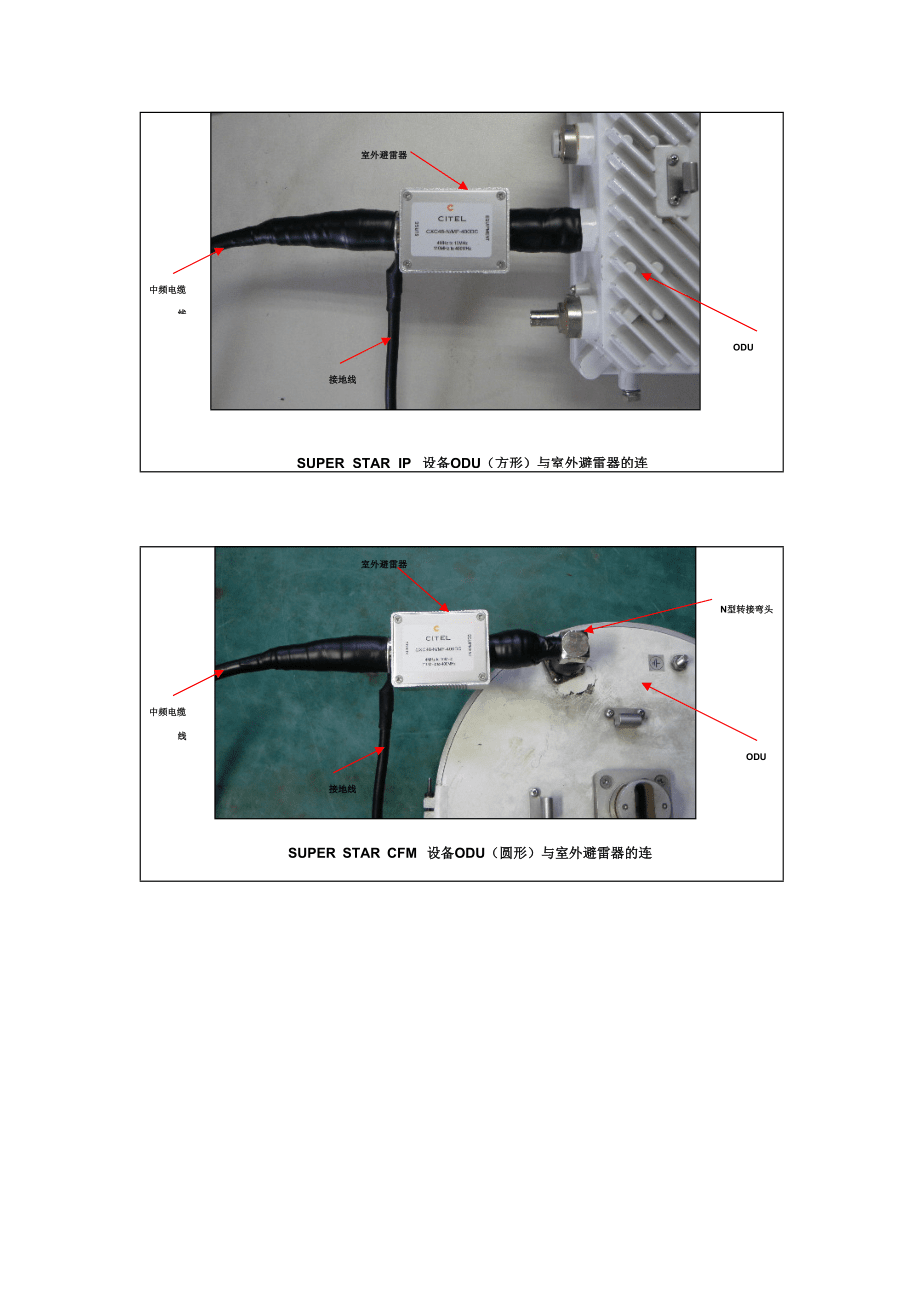

5、良好的接地點，接地點要選擇比室外設備低的點，并將接地線置于抱桿用軋帶固定。3、 避雷器與饋線及室外單元的連接 室外避雷器有兩個N型接口（連接饋線和設備用），其中一個接口標有EQUIPMENT，此接口為N型公接口，用來連接到室外單元的N型接口上，另一個接口標有SURGE，此接口為N型母接口，用來連接到室內單元方向的饋線。 室外避雷器與饋線相連時應將饋線頭和N型接口擰緊。饋線預留長度應整齊綁扎好，置于抱桿上用扎帶固定。 室外避雷器與室外單元相連時應將室外單元的N型接口和N型接口擰緊。 由于室外避雷器置于室外，在接口處要做防水措施。在室外避雷器與饋線及室外單元接好后，我們先用膠帶將接頭纏好，再裹上防水膠泥，最后再用膠帶將膠泥纏好，防止雨水從饋線頭進入。 應注意一點，有部分SUPERSTAR 4/8E1的設備和XP4設備在加裝室外避雷器時還要再加上一個N型轉接頭。4、 室外避雷器安裝注意事項A、 室外避雷器與饋線及室外單元接口處一定要做防水處理；B、 室外避雷器的接地要選擇良好的接地點，接地點要選擇比室外設備低的點；C、 有部分SUPERSTAR 4/8E1的設備和XP4設備在加裝室外避雷器時還要再加上一個N型轉接頭；SUPER STAR IP 設備ODU（方形）與室外避雷器的連接中頻電纜線接地線ODU室外避雷器SUP
