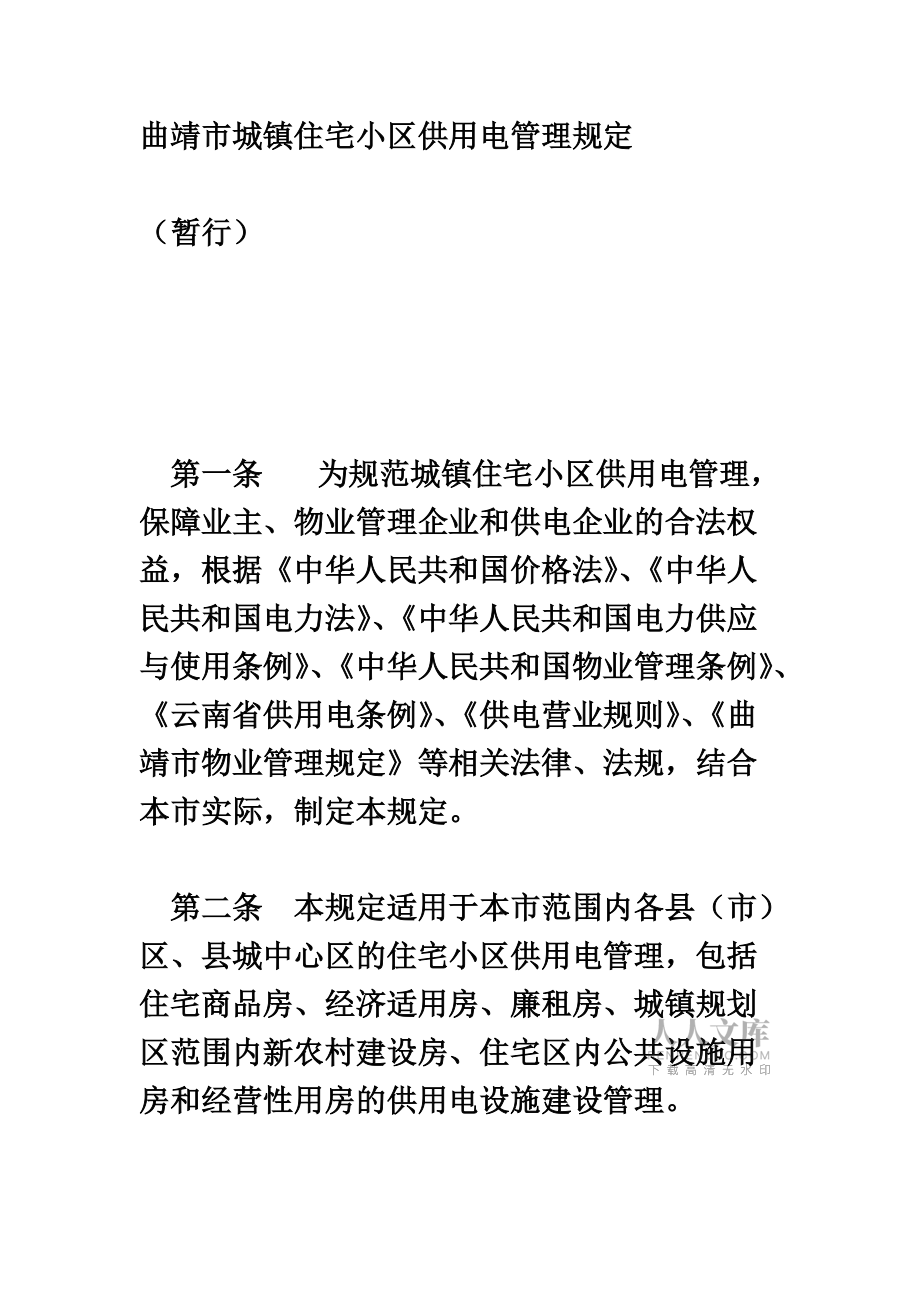

1、城鎮住宅小區供用電管理規章制度曲靖市城鎮住宅小區供用電管理規定（暫行） 第一條 為規范城鎮住宅小區供用電管理，保障業主、物業管理企業和供電企業的合法權益，根據中華人民共和國價格法、中華人民共和國電力法、中華人民共和國電力供應與使用條例、中華人民共和國物業管理條例、云南省供用電條例、供電營業規則、曲靖市物業管理規定等相關法律、法規，結合本市實際，制定本規定。 第二條 本規定適用于本市范圍內各縣（市）區、縣城中心區的住宅小區供用電管理，包括住宅商品房、經濟適用房、廉租房、城鎮規劃區范圍內新農村建設房、住宅區內公共設施用房和經營性用房的供用電設施建設管理。 全市范圍內涉及的供電企業、房地產開發商、業

2、主管理委員會、物業管理企業或產權主管單位，應嚴格遵循本規定。 第三條 住宅項目供電設施建設，是指自上級電源高壓側“”接點至住戶“一戶一表” 集中表箱的所有供電配套設施、線路及安裝工程。 第四條 城鎮住宅小區供用電設施的建設、改造技術標準，均應執行國家、省、市電力行業和供電企業的相關技術標準和規范，曲靖市統一執行曲靖市多層建筑“一戶一表”建設工程設計技術規范?曲靖市別墅建筑“一戶一表”建設工程設計技術規范?曲靖市高層建筑“一戶一表”建設工程設計技術規范（以下簡稱三個技術規范）。城鎮住宅小區供用電設施新建、改造，應當按照相應規范要求，統一標準、合理規劃、規范施工。 第五條 新開發建設的商品住宅小區

3、，應當按照三個技術規范的標準和施工工藝，與商品房開發同時設計、同時施工、同時投入使用。 新建住宅小區，開發商在項目開發建設前，應向供電企業提交住宅建設項目用電申請；供電企業經過現場勘察，按照國家、行業、企業技術標準，根據開發單位的建設規模，對供電方案進行審核和批準，并提供相應的“一戶一表”建設工程設計技術規范，所取規范只供該項目的設計使用。 開發商自行委托具備國家規定設計資質的企業，進行小區供配電設施設計，設計圖紙應報供電企業審核，供電企業根據相關技術標準、規范，提出書面設計審核意見，作為今后供電的依據；開發商自行委托具備承裝（修、試）電力設施許可證的施工企業進行供用電設施的施工；在施工期間，

4、涉及隱蔽工程部分，應提前7天通知供電企業進行工程中間檢查，確保供用電安全。 施工結束后，開發商通知供電企業對供用電設施進行竣工接入檢查驗收。驗收合格后，開發商與供電企業簽訂相關移交協議、辦理完結移交相關手續后，供電企業對小區用戶實行抄表到戶管理；驗收不合格的，開發商應按照供電企業提出的意見進行整改直至合格；在未經驗收合格前，開發商不得將商品房交付購房人使用。 第六條 新建住宅小區用電，供電企業答復供電方案、圖紙審查、竣工驗收合格辦結相關手續后的接火送電時間，不得超過供電服務監管辦法規定的時限。 第七條 現有城鎮住宅小區供用電設施達不到國家、省、市、電力行業和供電企業相關技術標準要求的，應由承擔

5、物業管理企業或住宅產權主管單位，按照統一標準、合理規劃、規范施工、分步實施、逐步推進，先改造、后移交的原則，逐步實現抄表到戶。 城鎮住宅小區“一戶一表”改造工程的設計圖紙，應報供電企業審核，供電企業根據相關技術標準、規范，提出書面審查意見，作為今后供電的依據。 改造工程施工期間，涉及隱蔽工程的，物業管理企業或住宅產權主管單位應提前7天通知供電企業進行中間檢查，確保供用電安全。 改造完成后，原物業管理企業或住宅產權主管單位通知供電企業對供用電設施進行竣工接入檢查驗收。驗收合格后，與供電企業簽定相關移交協議、辦理完結移交相關手續后，供電企業對小區用戶實行抄表到戶管理。 第八條 城鎮住宅小區“一戶一

6、表”工程改造資金，按工程改造所涉及的現有供配電設施產權歸屬的原則確定，即由產權所有人承擔設施改造費用。改造費用的籌集由業主委員會、物業管理企業或住宅產權主管單位按本原則負責辦理。 第九條 新建、改造城鎮住宅小區，供用電設施資產移交，原則上按照自動化終端、總計量部分、公共出線計量部分、集中表箱部分的產權無償移交供電企業，供電企業負責移交資產后的運行維護管理。 第十條 對暫未實行“一戶一表”改造、不具備供電企業抄表到戶條件的城鎮住宅小區，供電企業對物業管理企業或住宅產權主管單位抄表管理到總表，執行相應電壓等級的分類目錄電價，物業管理企業或住宅產權主管單位對小區用戶執行國家規定的到戶電價。 第十一條

7、 小區樓道照明、公共照明用電、二次加壓水泵、電梯、消防等公用設施設備用電，應按照不同用電類別獨立出線，分別裝設計量裝置計量，供電企業按照國家規定的目錄電價分別計算電費后統一向物業管理企業或住宅產權主管單位收取。 第十二條 執行中，若本規定與國家、省、市行業新出臺的規定不一致的，按新規定執行。 第十三條 本規定由曲靖市人民政府負責解釋。 第十四條 本規定自2010年3月1日起施行。附件：1.曲靖市多層建筑“一戶一表”建設工程設計技術規范2.曲靖市別墅建筑“一戶一表”建設工程設計技術規范3.曲靖市高層建筑"一戶一表"建設工程設計技術規范附件1曲靖市多層建筑“一戶一表”建設工程設

8、計技術規范1 范圍1.1 本標準規定了曲靖市城鎮多層建筑小區“一戶一表”新建、改造工程設計技術規范。1.2 本標準根據技術進步，適時組織修編，修編后按照新的技術規范執行。2 規范性引用文件下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，凡是不注日期的引用文件，其最新版本適用于本標準。供配電系統設計規范 GB5005210k及以下變電所設計規范GB5005394民用建筑電氣設計規范JGJ162008低壓配電設計規范GB5005495電氣裝置安裝工程接地裝置施工及驗收規范電力裝置繼電保護和自動裝置設計規范GB

9、50062電力裝置的電氣測量儀表裝置設計規范GB50063供配電設計手冊中國計劃出版社工業與民用配電設計手冊中國電力出版社第三版城市電力規劃規范GB502931999全國民用建筑工程設計技術措施·電氣住宅設計規范GB500961999漏電保護器安裝和運行（GB1395592）建筑電氣，J，CN511297/TU，2001.4云南省供電用電條例云南電網公司交易電價200813號文關于轉發南方電網公司關于規范新建住宅配套供電設施建設及管理的意見（代擬稿）的通知南方電網公司110kV及以下配電網規劃導則3. 技術原則3.1 住宅小區配電設施、高低壓電纜走廊及戶外配電箱等應納入住宅小區設計的

10、總體規劃，應與小區內其他管線和設施進行統籌安排，與供電有關的圖紙經供電部門會審。3.2 為避免電纜的迂回，避免占用主干電纜通道，小區內的高壓電纜走廊應考慮與臨近道路或住宅小區等建筑之間的直接電纜走廊，設置2個方向及以上的通道。3.3 電纜的敷設方式可采用電纜溝、電纜排管或橋架等方式，并設置必要的手孔井，同時還應按規定設置必要的標識樁。電纜兩端必須設標示牌。3.4 為提高供電可靠性，降低線損，較大規模的住宅小區內的公用變壓器應遵循小容量、多布點、靠近負荷中心的原則進行配置，配電室內變壓器容量和臺數，應按實際需要設置。3.5 電氣設備選型須充分考慮防火、防暴、防污染、節能及小型化等要求。3.6 小

11、區公共負荷必須設獨立配電室或從配電室設專柜出線，裝設獨立計量。3.7 小區內商業用電（含車庫）必須從配電室設專柜出線，裝設獨立計量。3.8 所有電線電纜及低壓電氣設備必須具有國家3C認證和長城認證。4 負荷計算及變壓器選擇4.1 負荷計算4.1.1 負荷分類及負荷計算應分別滿足民用建筑電氣設計規范JGJ162008中3.2條（負荷分級及供電要求）和3.5（負荷計算）等條款規定。4.1.2 按云南電網公司交易電價200813號文關于轉發南方電網公司關于規范新建住宅配套供電設施建設及管理的意見的通知要求，新建住宅每戶建筑面積在90平方米以下的按46kW/戶配置；90平方米至120平方米的按68 k

12、W/戶配置；120平方米至150平方米的按812 kW/戶配置；150平方米以上的按1216 kW/戶配置；住宅項目的其他配套用房供電容量按3040W/平方米配置。高于或低于上述基本配置標準的住宅項目由開發建設單位與供電部門雙方約定配置標準。4.2 變壓器容量確定4.2.1 按民用建筑電氣設計規范JGJ162008中4.5.1條規定，按小容量、多布點的原則，多層住宅小區宜設戶外預裝式變電所（箱變），有條件時也可設置室內配電室。4.2.2 單臺變壓器容量：變壓器容量應根據實際情況配置。原則上箱變內單臺變壓器容量不宜超過800kVA；戶內配電室單臺變壓器容量不宜超過1000kVA。5 配電室主要電

13、氣設備及選型多層建筑負荷均為三級負荷，客戶無特殊需求時按單電源供電設計。原則上選用10kV標準電壓等級供電。5.1 高壓開關柜原則上選用封閉固定柜、手車式開關柜或環網柜，內配真空斷路器。變壓器容量較小時可采用帶熔斷器的負荷開關。設計時各具體用途和使用要求須滿足民用建筑電氣設計規范JGJ162008中4.4條規定。5.2 變壓器變壓器選型必須滿足國家使用新型節能變壓器的要求。按民用建筑電氣設計規范JGJ162008中4.3.5條規定，設置在民用建筑中的變壓器，應選擇干式、氣體絕緣或非可燃性液體絕緣的變壓器，原則上選用干式變壓器。5.3 低壓配電柜原則上宜采用外形緊湊可節省占地面積的抽屜式低壓配電

14、屏或多米諾低壓組合式開關柜。5.4 無功補償裝置須滿足民用建筑電氣設計規范JGJ162008中3.6條（無功補償）和4.8條（電力電容器）規定。5.5 繼電保護及電氣測量須滿足民用建筑電氣設計規范JGJ162008中第5章及低壓配電設計規范GB50054第4章規定。5.6 配電信息自動化系統符合曲靖電網營銷信息自動化規劃（2009）及有關要求，具備遠程自動抄表和管理功能。5.7 配電室配電設備的布置5.7.1 配電室配電設備布置應符合國家標準10kV及以下變電所設計規范GB50053規定。5.7.2 配電設備的布置必須遵循安全、可靠、適用及經濟等原則，并應便于安裝、操作、搬運、檢修、試驗和監測

15、。5.7.3 配電室內除本室需用的管道外,不應有其它管道通過.室內管道上不應設置閥門和中間接頭；水汽管道與散熱器的連接應采用焊接。配電屏柜上方不應敷設管道。5.7.4 成排布置的配電屏，長度超過6m時，屏后的通道應設兩個出口，并宜布置在通道的兩端，當兩出口之間的距離超過15m時，其間應增加出口。5.7.5 配電屏前后通道設置滿足低壓配電設計規范GB50054第3.1.9條規定6 低壓配電系統低壓供電半徑配電變壓器至集中表箱的最大距離曲靖城市核心區B類區為200m，其他區域C、D類區為250m。6.1 低壓主干線（配電室低壓出線開關至電纜分線箱）6.1.1 原則上新建多層住宅小區低壓主干線采用銅

16、芯交聯電纜阻燃鎧裝出線。電纜采用電纜溝或埋管敷設。主干線導線截面選擇原則上不低于95mm2。6.1.2 改造小區因地形地物環境條件不能敷設電纜時可采用架空絕緣線路進行供電，用架空線路供電的應采用銅芯交聯聚乙烯絕緣導線。當低壓主干線采用架空線路進行供電，沿墻敷設時，固定在墻上支架必須使用經熱鍍加工過的鐵附件，不得使用電鍍或其它工藝處理鐵附件，且四相線導線所形成的平面應與墻面成90º相互垂直。6.2 電纜分線箱6.2.1 所有電纜分線接箱的制作，必須采用1.1mm厚度以上的不銹鋼。6.2.2 電纜分線箱鎖采用具有磁性防撬功能密碼鎖及通用密碼鑰匙。6.2.3 電纜分線箱必須設置進、出線空氣

17、開關，在箱內接線工作完成后，應對箱內的底部進行封堵，防止小動物進入箱內造成短路故障。6.2.4 電纜分線箱正面應噴有“南網標識”、“分線箱編號”、“供電故障報修95598”字樣，側面應噴有“有電危險 注意安全”字樣及閃電標識。6.3 分支線 （即接戶線，電纜分線箱配電室低壓出線開關）至集中表箱段）6.3.1 低壓供電線路主干線到每個住宅單元均采用三相四線制的方式供電，每個住宅單元只設一個電源點，電源點要選擇在供電線路與負荷中心處，要防止迂回供電。分支線導線截面根據住房建筑面積的不同。分支線導線截面選擇原則上不低于50mm2。6.3.2 新建多層住宅小區分支線采用交聯聚乙稀絕緣銅芯電纜，零線與相

18、線截面相同。6.3.3 改造小區因地形地物環境條件不能敷設電纜時可采用架空絕絕緣線。架空分支線施工的工藝標準，嚴格按照DL/T6021996架空絕緣配電線路施工及驗收規程中有關接戶線的要求進行改造,具體要求是：a）低壓分支線的檔距不得超過25m。b）分支線應盡量避免從10kV引下線間穿過，無法避免穿越時，對10kV的最小距離不得小于2m。c）分支線對地距離不應小于2.5m，但也不能高于5m；跨越街道的低壓絕緣線至路面中心的距離，通車街道不應小于6m。d）低壓線與弱電線路的交叉距離：1）低壓線在弱電線路上方：0.6m；2）低壓線在弱電線路下方：0.3m；不能滿足上述要求時應采取隔離措施。e）低壓

19、線固定要求：1）在桿上固定在絕緣子上，固定時接戶線不得本身纏繞，應用單股扎線綁扎。2）沿墻敷設時，固定在墻上支架必須使用經熱鍍加工過的鐵附件，不得使用電鍍或其它工藝處理鐵附件，且四相線導線所形成的平面應與墻面成90º相互垂直。掛線鉤應固定牢固，可采用穿透墻的螺栓固定，內墻應有墊鐵，混泥土結構的墻壁可使用膨脹螺栓，禁止使用木塞固定。3）低壓線不得在檔距內連接，不得有中間接頭和空中搭頭。6.4 集中表箱所有電能表必須集中安裝于集中表箱內。6.4.1 箱體功能設置箱體分三區：單元配電箱區、計量配電箱區、出線開關區。單元配電箱區內裝設一只三相自動空氣開關和若干只（視戶數確定）低壓隔離器，三相

20、自動空氣開關用于控制本單元的電源，隔離器用于切斷每戶電源；計量配電箱區用于安裝計費電能表；出線開關區用于裝設每戶的雙極空氣開關。每個單元箱應單獨設置保護接地。集中表箱的基本功能如下：a）集中表箱單元配電箱區設單元空氣開關、低壓隔離器；計量配電箱區設計費電能表；出線開關區設雙極空氣開關。單元配電箱區門鎖設具有防撬功能的磁性密碼鎖（鑰匙由供電部門管理）；計量配電箱區門鎖設具有防撬功能的磁性密碼鎖（鑰匙由供電部門管理），箱蓋加封；出線開關區門鎖設通用十字鎖（鑰匙由小區物業管理），鑰匙通用。b）集中表箱內的低壓隔離器、表位、低壓熔斷器（或出線空氣開關）處應標有對應編號。c）計量配電箱區內電能表的排列按

21、從左到右，從上到下的順序，根據門牌號按一樓至頂樓，從左到右順序排列，走道燈表計設置在箱內右下最后一個位置。d）每只電能表的出線側裝設一只雙極空氣開關，雙極空氣開關的出線接至每戶住戶配電箱，導線采用聚乙烯塑料絕緣的銅芯線（BV線）。e）集中表箱內布線要求：A相：黃色，B相：綠色，C相：紅色，零線：藍色，保護接地線：黃綠相間。f）集中表箱內電能表后的出線：火線（L）為紅色，零線（N）為藍色；保護接地線（PE）為黃綠相間的導線。g）單元配電箱區裝設一只三相塑殼空氣開關，用于控制本單元的電源，操作手柄須露在門外，隔離器操作手柄不外露，單元箱內母線須預留三相用電接口。一個單元配電箱內只能裝設一只三相空氣

22、開關。h）集中表箱應設置保護接地，與安全接地網連通，在表箱前應將零線同保護接地線分開，分開后零線不得再設置重復接地。三相五線制接戶線在每個單元入戶的支架處，零線應重復接地，即采用TNCS系統。i）電能表安裝接線必須符合裝表工藝標準和計量接線的要求。6.4.2 計量表計的配置a）電能表容量配置：住戶電能表按10（40）A ，15（60）A配置；走道燈電能表按1.5（6）A或5（20）A配置。b）電能表功能：電能表必須具備基本計量、分時計量、最大需量分時計量、事件記錄、脈沖輸出、負荷監控、凍結電量、停電抄表、停電時間統計、負荷曲線記錄、復費率計量、電力載波通信、防竊電、液晶顯示等功能。6.4.3

23、每戶保護裝置的選擇及設置a）斷路器須選擇質量好，具有國家3C認證和長城認證的產品，產品質量穩定，廠家售后服務質量較好，型號相對統一的產品。b）單相斷路器采用雙極開關，火、零線都能同時斷開。c）集中表箱在電能表與單元空氣開關之間應裝設低壓隔離器，電能表后裝設雙極空氣開關，雙極空氣開關不帶漏電和過壓功能，只具有過流和速斷功能。6.4.4 表箱箱體a）表箱觀察窗應采用無色透明有機玻璃，厚度不小于4mm，面積滿足監視抄表的要求。箱體應具有防撬功能，表箱絞鏈應采用暗絞鏈，安裝于戶外的表箱必須采用1.1mm以上的不銹鋼加工。b）表箱正面應噴有“南網標識”、“XX幢XX單元”、“供電故障報修95598”字樣

24、，側面應噴有“有電危險 注意安全”字樣及閃電標識。6.4.5 安裝位置a）表箱的安裝位置需便于表計安裝、抄表和用電檢查和表計運行維護。原則上安裝在一至二樓。b）集中表箱安裝高度：安裝表箱的高度應方便裝拆表和抄表，并應考慮安全因素。采用掛墻式的集中表箱單元箱區外露單元空氣開關操作手柄距地不得低于1.7m。裝設在表房內集中表箱的底部對地面垂直距離不得少于0.8m。6.4.6 集中表箱外型圖及電氣接線圖圖1：集中表箱外型圖圖2：集中表箱電氣接線圖：6.5 分戶線（集中表箱至每戶住戶配電箱）用聚乙烯絕緣的銅芯導線（BV型）,應采用阻燃型的PVC管穿線，零線和相線采用相同截面。A相黃色、B相綠色、C相紅

25、色、零線為藍色；保護接地線為黃綠相間的導線。6.6 住戶配電箱住戶配電箱內裝設一只具有過流、速斷、漏電、過壓保護功能的雙極空氣開關，漏電、過壓保護器功能要求為：6.6.1 過電壓動作280+5%6.6.2 漏電動作電流30mA6.6.3斷路器須帶試驗按鈕，過壓、漏電、過流、速斷動作后用空氣開關復歸，須有動作信號指示。6.7 導線敷設6.7.1 原則上小區高壓電纜和低壓主干線、分支線均采用電纜，經電纜溝或埋管敷設。建成后電纜兩端必須掛電纜標示牌。電纜標示牌必須載明電纜起始點及型號。6.7.2 改造小區因地形地物環境條件限制不能敷設電纜而采用架空線路時,滿足4.2條要求。6.7.3 集中表箱至住戶

26、配電箱段采用BV線，經PVC管等敷設。6.7.4 集中表箱內、表箱至各住戶的導線敷設應防止絕緣破損，穿管線中間不能有中間接頭。集中表箱單元配電箱區三相空氣開關的進、出線應用純銅線鼻子壓接。干線不應有中間接頭。6.7.5 電纜布線必須滿足低壓配電設計規范GB5005495第五章第六節電纜布線的規定。6.7.6 PVC管敷設時，應滿足下列要求：a）PVC管應采用阻燃平滑塑料管，導線在管內不得有中間接頭，接頭應在接線盒內連接，聯接要緊固可靠不發熱，并做好絕緣處理，絕緣安全可靠。b）PVC管明敷時應根據管徑確定固定點，不得超過規程的規定。c）PVC管明敷時應有防止機械損傷的措施，安裝穩固。d）PVC管

27、穿過樓板時，應直接穿通，中間不能留接頭。e）PVC管的管徑選取：其內徑應比管內全部導線直徑的總和大1.25倍。穿16mm2 BV導線選內徑不小于32mm的PVC管；穿25mm2 BV導線選內徑不小于40mm的PVC管；穿35 mm2 BV導線選內徑不小于50mm的PVC管。f）PVC管安裝完成后，樓板的空洞用水泥應封堵好，表面要粉刷好。7 接地接地系統設計應滿足民用建筑電氣設計規范第11章、12章和電氣裝置安裝工程接地裝置施工及驗收規范要求。7.1 電氣裝置的下列金屬部分，均應接地或接零：7.1.1 電機、變壓器、配電裝置（屏、柜）等的金屬外殼或底座。7.1.2 鋼筋混凝土構架及靠近帶電部分的

28、金屬遮欄和金屬門。7.1.3 電纜橋架、支架和井架。7.1.4 封閉母線的外殼及其他裸露的金屬部分。7.1.5 六氟化硫封閉式組合電器和箱式變電站的金屬箱體。7.1.6 電熱設備的金屬外殼。7.1.7 控制電纜的金屬護層。7.1.8 在非瀝青地面的居民區內，無避雷線的小接地電流電力線路的金屬桿塔和鋼筋混凝土桿塔。7.1.9 交、直流電力電纜的接頭盒、終端頭和膨脹器的金屬外殼和電纜的金屬護層，可觸及的電纜金屬保護管和穿線的鋼管。7.2 配電室接地裝置應符合下列規定：7.2.1 確定配電室接地配置形式和布置時，應采取措施降低接觸電壓和跨步電壓。7.2.2 除利用自然接地極外，配電室的接地網還應敷設

29、人工接地極。但對利用建筑物基礎作接地極的接地電阻能滿足規定值時，可不另設人工接地極。7.2.3 人工接地網外緣宜閉合，外緣各角應做成弧形。對經常有人出入的走道外，應采用高電阻率路面或采取均壓措施。7.3 低壓配電系統接地形式和基本要求：7.3.1 接地形式a）原則上高層住宅低壓電源采用TNCS或TNS系統。b）在TN系統中，配電變壓器中性點應直接接地。所有電氣設備的外露可導電部分應采用保護導體（PE）或保護接地中性導體（PEN）與配電變壓器中性點相連接。c）保護導體（PE）和保護接地中性導體（PEN）應在靠近配電變壓器處接地（一般是變壓器低壓的中性點），且保護導體（PE）應在進入建筑物處再做“

30、重復”接地。d）TNCS或TNS系統中當PE導體相當長時，保護導體的電位與其附近的地電位會產生位差，需要再設多處接地點，水平敷設時可按50m，垂直敷設時可按20m。e）保護導體（PE）上不應設置保護電器及隔離電器。f）采用TNCS系統時，保護導體（PE）和中性導體（N）從某點分開后不能再合并。7.3.2 低壓配電裝置的接地電阻a）低壓配電裝置的接地電阻必須滿足民用建筑電氣設計規范12.4條接地要求和接地電阻規定。b）低壓系統中，配電變壓器中性點的接地電阻不宜超過4。c）低壓電纜和架空線路在引入建筑物處，對于TNCS或TNS系統，保護導體（PE）或保護接地中性導體（PEN）應重復接地，接地電阻不

31、宜超過10。d）保護配電柱上的斷路器、負荷開關和電容器組等的避雷器，其接地導體應與設備外殼相連，接地電阻不應大于10。e）低壓線路每處重復接地網的接地電阻不應大于10。7.3.3 接地網的連接與敷設a）變壓器保護接地的接地網接地電阻不大于4時，低壓系統電源接地點可與該變壓器保護接地共用接地網。b）保護配電變壓器的避雷器，應與變壓器保護接地共用接地網。c）對于需進行保護接地的用電設備，應采用單獨的保護導體與保護干線相連或用單獨的接地導體與接地極相連。d）接地極與接地導體、接地導體與接地導體的連接宜采用焊接，當采用搭接時，其搭接長度不應小于扁鋼寬度的2倍或圓鋼直徑的6倍。e）穿金屬管道敷設的電力電

32、纜兩端金屬外皮應接地，配電室內電力電纜金屬外皮可利用住接地網接地。當采用全塑料電纜時，宜沿電纜溝敷設12根兩端接地的接地導體。f）水平或豎直井道內的接地與保護干線應符合下列要求：1）電纜井道內的接地干線可選用鍍鋅扁鋼或銅排。2）電纜井道內的接地干線可兼作等電位聯接干線。3）電纜井道內的接地干線截面（mm2）應滿足：相導體的截面S 相應保護導體的最小截面S S16 S 16S35 16 S35 S/2 附件2曲靖市別墅建筑“一戶一表”建設工程設計技術規范8 范圍8.1 本規范規定了曲靖市城鎮別墅小區“一戶一表”新建、改造工程設計技術規范。8.2 本規范根據技術進步，適時組織修編，修編后按照新的技

33、術規范執行。9 規范性引用文件下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，凡是不注日期的引用文件，其最新版本適用于本標準。供配電系統設計規范 GB5005210k及以下變電所設計規范GB5005394民用建筑電氣設計規范JGJ162008低壓配電設計規范GB5005495電氣裝置安裝工程接地裝置施工及驗收規范電力裝置繼電保護和自動裝置設計規范GB50062電力裝置的電氣測量儀表裝置設計規范GB50063供配電設計手冊中國計劃出版社工業與民用配電設計手冊中國電力出版社第三版城市電力規劃規范GB50293

34、1999全國民用建筑工程設計技術措施·電氣住宅設計規范GB500961999漏電保護器安裝和運行（GB1395592）建筑電氣，J，CN511297/TU，2001.4云南省供電用電條例云南電網公司交易電價200813號文關于轉發南方電網公司關于規范新建住宅配套供電設施建設及管理的意見（代擬稿）的通知南方電網公司110kV及以下配電網規劃導則10 技術原則10.1 住宅小區配電設施、高低壓電纜走廊及戶外配電箱等應納入住宅小區設計的總體規劃，應與小區內其他管線和設施進行統籌安排，與供電有關的圖紙經供電部門會審。10.2 為避免電纜的迂回，避免占用主干電纜通道，小區內的高壓電纜走廊應考慮

35、與臨近道路或住宅小區等建筑之間的直接電纜走廊，設置2個方向及以上的通道。10.3 電纜的敷設方式可采用電纜溝、電纜排管或橋架等方式，并設置必要的手孔井，同時還應按規定設置必要的標識樁。電纜兩端必須設標示牌。10.4 為提高供電可靠性，降低線損，較大規模的住宅小區內的公用變壓器應遵循小容量、多布點、靠近負荷中心的原則進行配置，配電室內變壓器容量和臺數，應按實際需要設置。10.5 電氣設備選型須充分考慮防火、防暴、防污染、節能及小型化等要求。10.6 小區公共負荷必須設獨立配電室或從配電室設專柜出線，裝設獨立計量。10.7 小區內商業用電（含車庫）必須從配電室設專柜出線，裝設獨立計量。10.8 所

36、有電線電纜及低壓電氣設備必須具有國家3C認證和長城認證。11 負荷計算及變壓器選擇11.1 負荷計算負荷分類及負荷計算應分別滿足民用建筑電氣設計規范JGJ162008中3.2條（負荷分級及供電要求）和3.5（負荷計算）等條款規定。按云南電網公司交易電價200813號文關于轉發南方電網公司關于規范新建住宅配套供電設施建設及管理的意見的通知要求，新建住宅每戶建筑面積在150平方米以上的按1216 kW/戶配置；住宅項目的其他配套用房供電容量按3040W/平方米配置，宜采用三相供電。11.2 變壓器容量確定11.2.1 按民用建筑電氣設計規范JGJ162008中4.5.1條規定，按小容量、多布點的原

37、則，別墅住宅小區宜設戶外預裝式變電所（箱變），有條件時也可設置室內配電室。11.2.2 單臺變壓器容量變壓器容量應根據實際情況配置。原則上箱變內單臺變壓器容量不宜超過800kVA；戶內配電室單臺變壓器容量不宜超過1000kVA。12 配電室主要電氣設備及選型別墅建筑負荷均為三級負荷，客戶無特殊需求時按單電源供電設計。原則上選用10kV標準電壓等級供電。12.1 高壓開關柜原則上選用封閉固定柜、手車式開關柜或環網柜，內配真空斷路器。變壓器容量較小時可采用帶熔斷器的負荷開關。設計時各具體用途和使用要求須滿足民用建筑電氣設計規范JGJ162008中4.4條規定。12.2 變壓器變壓器選型必須滿足國家

38、使用新型節能變壓器的要求。按民用建筑電氣設計規范JGJ162008中4.3.5條規定，設置在民用建筑中的變壓器，應選擇干式、氣體絕緣或非可燃性液體絕緣的變壓器，原則上選用干式變壓器。12.3 低壓配電柜原則上宜采用外形緊湊可節省占地面積的抽屜式低壓配電屏或多米諾低壓組合式開關柜。12.4 無功補償裝置須滿足民用建筑電氣設計規范JGJ162008中3.6條（無功補償）和4.8條（電力電容器）規定。12.5 繼電保護及電氣測量須滿足民用建筑電氣設計規范JGJ162008中第5章及低壓配電設計規范GB50054第4章規定。12.6 配電信息自動化系統符合曲靖電網營銷信息自動化規劃（2009）及有關要

39、求，具備遠程自動抄表和管理功能。12.7 配電室配電設備的布置12.7.1 配電室配電設備布置應符合國家標準10kV及以下變電所設計規范GB50053規定。12.7.2 配電設備的布置必須遵循安全、可靠、適用及經濟等原則，并應便于安裝、操作、搬運、檢修、試驗和監測。12.7.3 配電室內除本室需用的管道外,不應有其它管道通過.室內管道上不應設置閥門和中間接頭；水汽管道與散熱器的連接應采用焊接。配電屏柜上方不應敷設管道。12.7.4 成排布置的配電屏，長度超過6m時，屏后的通道應設兩個出口，并宜布置在通道的兩端，當兩出口之間的距離超過15m時，其間應增加出口。12.7.5 配電屏前后通道設置滿足

40、低壓配電設計規范GB50054第3.1.9條規定。13 低壓配電系統低壓供電半徑配電變壓器至集中表箱的最大距離曲靖城市核心區B類區為200m，其他區域C、D類區為250m。13.1 低壓主干線（配電室至電纜分線箱）13.1.1 原則上別墅住宅小區低壓主干線采用銅芯交聯電纜出線。電纜采用電纜溝或埋管敷設。導線截面選擇原則上主干線不低于95 mm2。13.1.2 原則上別墅住宅小區應在適當位置預設電纜分線箱，以滿足小區特殊負荷供電需要。13.2 電纜分線箱13.2.1 所有電纜分線接箱的制作，必須采用1.2mm厚度以上的不銹鋼。13.2.2 電纜分線箱鎖采用具有磁性防撬功能密碼鎖及通用密碼鑰匙。1

41、3.2.3 電纜分線箱必須設置進、出線空氣開關，在箱內接線工作完成后，應對箱內的底部進行封堵，防止小動物進入箱內造成短路故障。13.2.4 電纜分線箱正面應噴有“南網標識”、“分線箱編號”、“供電故障報修95598”字樣，側面應噴有“有電危險 注意安全”字樣及閃電標識。13.3 分支線（電纜分線箱或配電室至集中表箱段）接戶線采用交聯聚乙稀絕緣銅芯（或銅芯）導線（或電纜），零線與相線截面相同。電纜采用電纜溝或埋管敷設。13.4 集中表箱13.4.1 箱體功能設置箱體分三區：單元配電箱區、計量配電箱區、出線開關區。單元配電箱區內裝設一只三相自動空氣開關和若干只（視戶數確定）低壓隔離器，三相自動空氣

42、開關用于控制本單元的電源，隔離器用于切斷每戶電源；計量配電箱區用于安裝計費電能表；出線開關區用于裝設每戶的雙極空氣開關。每個單元箱應單獨設置保護接地。集中表箱的基本功能如下：a）集中表箱單元箱區設單元空氣開關、低壓隔離器；計量配電箱區設計費電能表；出線開關區設雙極空氣開關。單元配電箱區門鎖設具有防撬功能的磁性密碼鎖（鑰匙由供電部門管理）；計量配電箱區門鎖設具有防撬功能的磁性密碼鎖（鑰匙由供電部門管理），箱蓋加封；出線開關區門鎖設通用十字鎖（鑰匙由小區物業管理），鑰匙通用。b）表箱內的低壓隔離器、表位、低壓熔斷器（或出線空氣開關）處應標有對應編號。c）計量配電箱區內電能表的排列按從左到右，從上到

43、下的順序，根據門牌號順序排列，走道燈表計設置在箱內右下最后一個位置。d）每只電能表的出線側裝設一只雙極空氣開關，雙極空氣開關的出線接至每戶住戶配電箱，導線采用聚乙烯塑料絕緣的銅芯線（BV線）。e）集中表箱內布線要求：A相：黃色，B相：綠色，C相：紅色，零線：藍色，保護接地線：黃綠相間。f）單元配電箱區裝設一只三相塑殼空氣開關，用于控制本單元的電源，操作手柄須露在門外，隔離器操作手柄不外露，單元箱內母線須預留三相用電接口。一個單元配電箱內只能裝設一只三相空氣開關。g）集中表箱應設置保護接地，與安全接地網連通，在表箱前應將零線同保護接地線分開，分開后零線不得再設置重復接地。三相五線制接戶線在每個單

44、元入戶的支架處，零線應重復接地，即采用TNCS系統。h）電能表安裝接線必須符合裝表工藝標準和計量接線的要求。13.4.2 計量表計的配置a）電能表容量配置：電能表按15（60）A配置。b）電能表功能：電能表必須具備基本計量、分時計量、最大需量分時計量、事件記錄、脈沖輸出、負荷監控、凍結電量、停電抄表、停電時間統計、負荷曲線記錄、復費率計量、電力載波通信、防竊電、液晶顯示等功能。13.4.3 每戶保護裝置的選擇及設置a）斷路器須選擇質量好，具有國家3C認證和長城認證的產品，產品質量穩定，廠家售后服務質量較好，型號相對統一的產品。b）集中表箱在電能表與單元空氣開關之間應裝設低壓隔離器，電能表后裝設

45、雙極空氣開關，雙極空氣開關不帶漏電和過壓功能，只具有過流和速斷功能。13.4.4 表箱箱體a）表箱觀察窗應采用無色透明有機玻璃，厚度不小于4mm，面積滿足監視抄表的要求。箱體應具有防撬功能，表箱絞鏈應采用暗絞鏈，安裝于戶外的表箱必須采用1.1mm以上的不銹鋼加工。b）表箱正面應噴有“南網標識”、“XX幢XX單元”、“供電故障報修95598”字樣，側面應噴有“有電危險 注意安全”字樣及閃電標識。13.4.5 安裝位置安裝表箱的高度應方便裝拆表和抄表，別墅區集中表箱落地安裝，表箱底座高出地面0.3m。底座周圍應采取封閉措施，并應能防止小動物進行箱內。13.4.6 集中表箱外型圖及電氣接線圖圖1：集

46、中表箱外型圖圖2：集中表箱電氣接線圖：13.5 分戶線（集中表箱至每戶住戶配電箱）用聚乙烯絕緣的銅芯導線（BV型）,應采用阻燃型的PVC管穿線，零線和相線采用相同截面。A相黃色、B相綠色、C相紅色、零線為藍色；保護接地線為黃綠相間的導線。13.6 住戶配電箱別墅住戶配電箱由建筑設計統一考慮，戶表設計僅從集中表箱出線至住戶配電箱。13.7 導線敷設13.7.1 原則上小區高壓電纜和低壓主干線、分支線均采用電纜，經電纜溝或埋管敷設。建成后電纜兩端必須掛電纜標示牌。電纜標示牌必須載明電纜起始點及型號。13.7.2 集中表箱至住戶配電箱段采用BV線，埋管敷設。13.7.3 集中表箱內、表箱至各住戶的導

47、線敷設應防止絕緣破損，穿管線中間不能有中間接頭。集中表箱單元配電箱區三相空氣開關的進、出線應用純銅線鼻子壓接。干線不應有中間接頭。13.7.4 電纜布線必須滿足低壓配電設計規范GB5005495第五章第六節電纜布線的規定。14 接地接地系統設計應滿足民用建筑電氣設計規范第11章、12章和電氣裝置安裝工程接地裝置施工及驗收規范要求。14.1 電氣裝置的下列金屬部分，均應接地或接零：14.1.1 電機、變壓器、配電裝置（屏、柜）等的金屬外殼或底座。14.1.2 鋼筋混凝土構架及靠近帶電部分的金屬遮欄和金屬門。14.1.3 電纜橋架、支架和井架。14.1.4 封閉母線的外殼及其他裸露的金屬部分。14

48、.1.5 六氟化硫封閉式組合電器和箱式變電站的金屬箱體。14.1.6 電熱設備的金屬外殼。14.1.7 控制電纜的金屬護層。14.1.8 在非瀝青地面的居民區內，無避雷線的小接地電流電力線路的金屬桿塔和鋼筋混凝土桿塔。14.1.9 交、直流電力電纜的接頭盒、終端頭和膨脹器的金屬外殼和電纜的金屬護層，可觸及的電纜金屬保護管和穿線的鋼管。14.2 配電室接地裝置應符合下列規定：14.2.1 確定配電室接地配置形式和布置時，應采取措施降低接觸電壓和跨步電壓。14.2.2 除利用自然接地極外，配電室的接地網還應敷設人工接地極。但對利用建筑物基礎作接地極的接地電阻能滿足規定值時，可不另設人工接地極。14

49、.2.3 人工接地網外緣宜閉合，外緣各角應做成弧形。對經常有人出入的走道外，應采用高電阻率路面或采取均壓措施。14.3 低壓配電系統接地形式和基本要求14.3.1 接地形式a）保護導體（PE）和保護接地中性導體（PEN）應在靠近配電變壓器處接地（一般是變壓器低壓的中性點），且保護導體（PE）應在進入建筑物處再做“重復”接地。b）TNCS或TNS系統中當PE導體相當長時，保護導體的電位與其附近的地電位會產生位差，需要再設多處接地點，水平敷設時可按50m，垂直敷設時可按20m。c）保護導體（PE）上不應設置保護電器及隔離電器。d）采用TNCS系統時，保護導體（PE）和中性導體（N）從某點分開后不能

50、再合并。14.3.2 低壓配電裝置的接地電阻a）低壓配電裝置的接地電阻必須滿足民用建筑電氣設計規范12.4條接地要求和接地電阻規定。b）低壓系統中，配電變壓器中性點的接地電阻不宜超過4。c）低壓電纜和架空線路在引入建筑物處，對于TNCS或TNS系統，保護導體（PE）或保護接地中性導體（PEN）應重復接地，接地電阻不宜超過10。d）保護配電柱上的斷路器、負荷開關和電容器組等的避雷器，其接地導體應與設備外殼相連，接地電阻不應大于10。e）低壓線路每處重復接地網的接地電阻不應大于10。14.3.3 接地網的連接與敷設a）變壓器保護接地的接地網接地電阻不大于4時，低壓系統電源接地點可與該變壓器保護接地

51、共用接地網。b）保護配電變壓器的避雷器，應與變壓器保護接地共用接地網。c）對于需進行保護接地的用電設備，應采用單獨的保護導體與保護干線相連或用單獨的接地導體與接地極相連。d）接地極與接地導體、接地導體與接地導體的連接宜采用焊接，當采用搭接時，其搭接長度不應小于扁鋼寬度的2倍或圓鋼直徑的6倍。e）穿金屬管道敷設的電力電纜兩端金屬外皮應接地，配電室內電力電纜金屬外皮可利用住接地網接地。當采用全塑料電纜時，宜沿電纜溝敷設12根兩端接地的接地導體。f）水平或豎直井道內的接地與保護干線應符合下列要求：1）電纜井道內的接地干線可選用鍍鋅扁鋼或銅排。2）電纜井道內的接地干線可兼作等電位聯接干線。3）電纜井道

52、內的接地干線截面（mm2）應滿足：相導體的截面S 相應保護導體的最小截面S S16 S 16S35 16 S35 S/2 附件3曲靖市高層建筑“一戶一表”建設工程設計技術規范15 范圍本標準規定了曲靖市城鎮高層建筑小區“一戶一表”新建、改造工程設計技術規范。本標準根據技術進步，適時組織修編，修編后按照新的技術規范執行。16 規范性引用文件下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，凡是不注日期的引用文件，其最新版本適用于本標準。供配電系統設計規范 GB5005210k及以下變電所設計規范GB50053

53、94民用建筑電氣設計規范JGJ162008低壓配電設計規范GB5005495電氣裝置安裝工程接地裝置施工及驗收規范電力裝置繼電保護和自動裝置設計規范GB50062電力裝置的電氣測量儀表裝置設計規范GB50063供配電設計手冊中國計劃出版社工業與民用配電設計手冊中國電力出版社第三版城市電力規劃規范GB502931999全國民用建筑工程設計技術措施·電氣住宅設計規范GB500961999高層民用建筑設計防火規范GB5004595漏電保護器安裝和運行（GB1395592）建筑電氣，J，CN511297/TU，2001.4云南省供電用電條例云南電網公司交易電價200813號文關于轉發南方電網公司關于規范新建住宅配套供電設施建設及管理的意見（代擬稿）的通知南方電網公司110kV及以下配電網規劃導則17 技術原則17.1 高層住宅小區配電設施、高低壓電纜走廊及戶外配電箱等應納入住宅小區設計的總體規劃，應與小區內其他管線和設施進行統籌安排，與供電有關的圖紙經供電部門會審。17.2 為避免電纜的迂回，避免
