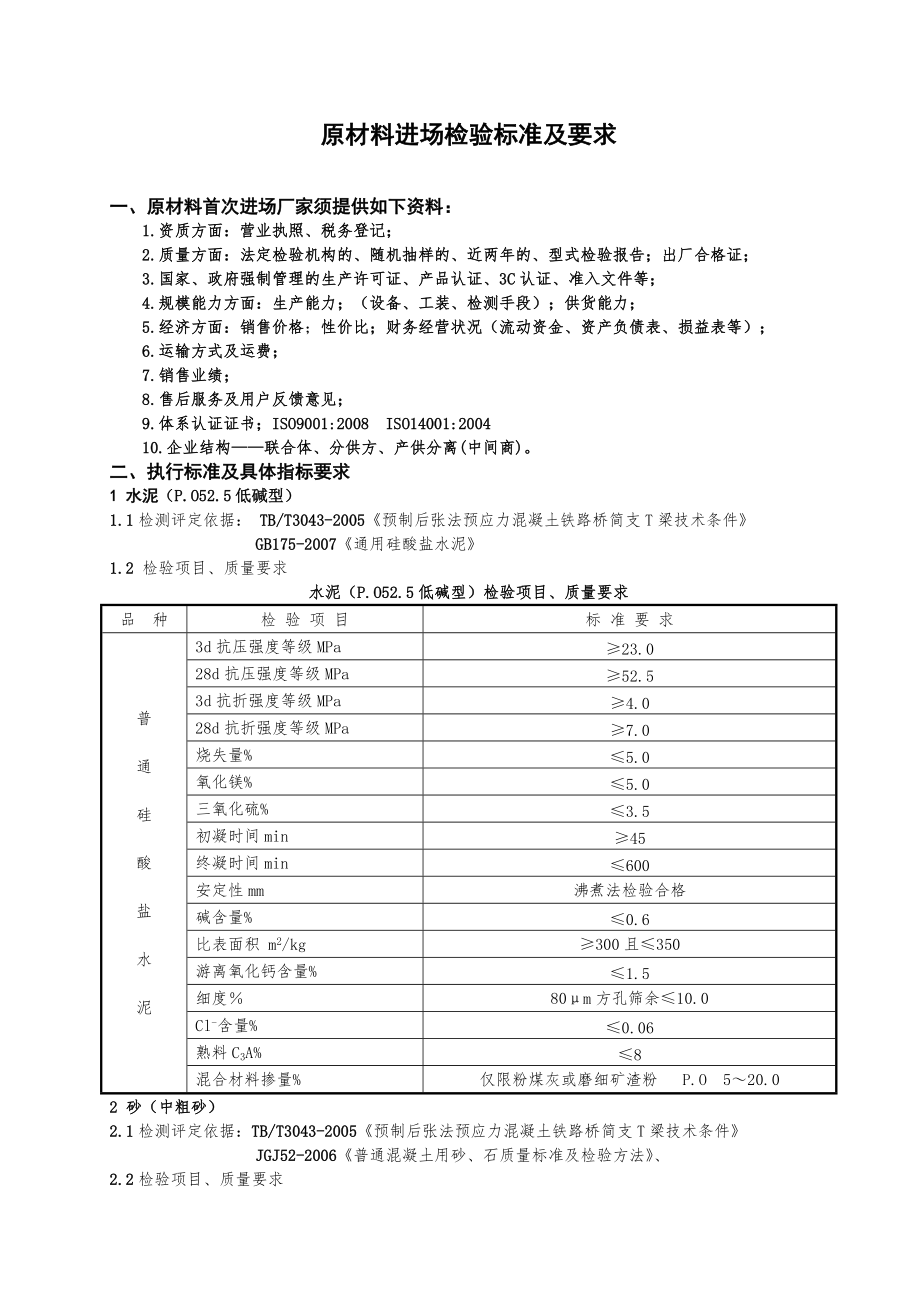

1、原材料進(jìn)場(chǎng)檢驗(yàn)標(biāo)準(zhǔn)及要求一、原材料首次進(jìn)場(chǎng)廠家須提供如下資料：1.資質(zhì)方面：營(yíng)業(yè)執(zhí)照、稅務(wù)登記；2.質(zhì)量方面：法定檢驗(yàn)機(jī)構(gòu)的、隨機(jī)抽樣的、近兩年的、型式檢驗(yàn)報(bào)告；出廠合格證；3.國(guó)家、政府強(qiáng)制管理的生產(chǎn)許可證、產(chǎn)品認(rèn)證、3C認(rèn)證、準(zhǔn)入文件等； 4.規(guī)模能力方面：生產(chǎn)能力；（設(shè)備、工裝、檢測(cè)手段）；供貨能力；5.經(jīng)濟(jì)方面：銷售價(jià)格；性價(jià)比；財(cái)務(wù)經(jīng)營(yíng)狀況（流動(dòng)資金、資產(chǎn)負(fù)債表、損益表等）；6.運(yùn)輸方式及運(yùn)費(fèi)；7.銷售業(yè)績(jī)；8.售后服務(wù)及用戶反饋意見；9.體系認(rèn)證證書；ISO9001:2008 ISO14001:200410.企業(yè)結(jié)構(gòu)聯(lián)合體、分供方、產(chǎn)供分離(中間商)。二、執(zhí)行標(biāo)準(zhǔn)及具體指標(biāo)要求1

2、水泥（P.O52.5低堿型）1.1檢測(cè)評(píng)定依據(jù)： TB/T3043-2005預(yù)制后張法預(yù)應(yīng)力混凝土鐵路橋簡(jiǎn)支T梁技術(shù)條件GB175-2007通用硅酸鹽水泥1.2 檢驗(yàn)項(xiàng)目、質(zhì)量要求水泥（P.O52.5低堿型）檢驗(yàn)項(xiàng)目、質(zhì)量要求品 種檢 驗(yàn) 項(xiàng) 目標(biāo) 準(zhǔn) 要 求普通硅酸鹽水泥3d抗壓強(qiáng)度等級(jí)MPa23.028d抗壓強(qiáng)度等級(jí)MPa52.53d抗折強(qiáng)度等級(jí)MPa4.028d抗折強(qiáng)度等級(jí)MPa7.0燒失量%5.0氧化鎂%5.0三氧化硫%3.5初凝時(shí)間min45終凝時(shí)間min600安定性mm沸煮法檢驗(yàn)合格堿含量%0.6比表面積 m2/kg300且350游離氧化鈣含量%1.5細(xì)度80m方孔篩余10.0Cl

3、-含量%0.06熟料C3A%8混合材料摻量%僅限粉煤灰或磨細(xì)礦渣粉 P.O 520.02 砂（中粗砂）2.1檢測(cè)評(píng)定依據(jù)：TB/T3043-2005預(yù)制后張法預(yù)應(yīng)力混凝土鐵路橋簡(jiǎn)支T梁技術(shù)條件JGJ52-2006普通混凝土用砂、石質(zhì)量標(biāo)準(zhǔn)及檢驗(yàn)方法、2.2檢驗(yàn)項(xiàng)目、質(zhì)量要求細(xì)骨料（中粗砂）檢驗(yàn)項(xiàng)目、質(zhì)量要求品種檢驗(yàn)項(xiàng)目標(biāo)準(zhǔn)要求細(xì)骨料篩分符合級(jí)配要求，優(yōu)先選區(qū)吸水率%2.0細(xì)度模數(shù)f2.63.0含泥量%2.0泥塊含量%0.5堅(jiān)固性%8.0云母含量%1.0輕物質(zhì)含量%1.0有機(jī)物含量（比色法）比色法：顏色不深于標(biāo)準(zhǔn)色硫化物及硫酸鹽含量 %1.0（折算成SO3）Cl-含量%0.02堿活性（巖相法；快

4、速砂漿棒法）%無(wú)堿碳酸活性反應(yīng)；堿硅酸14d膨脹率0.10砂顆粒級(jí)配公稱粒徑5.00mm2.50mm1.25mm630m315m160m累計(jì)篩余（區(qū)）100250501070419270100903 粗骨料(碎石)3.1檢測(cè)評(píng)定依據(jù)：TB/T3043-2005預(yù)制后張法預(yù)應(yīng)力混凝土鐵路橋簡(jiǎn)支T梁技術(shù)條件JGJ52-2006普通混凝土用砂、石質(zhì)量標(biāo)準(zhǔn)及檢驗(yàn)方法3.2 檢驗(yàn)項(xiàng)目、質(zhì)量要求粗骨料(碎石)檢驗(yàn)項(xiàng)目、質(zhì)量要求品 種檢驗(yàn)項(xiàng)目標(biāo)準(zhǔn)要求粗骨料顆粒級(jí)配符合級(jí)配要求，粒級(jí)520巖石抗壓強(qiáng)度2倍混凝土設(shè)計(jì)強(qiáng)度（C60）吸水率%2緊密空隙率%40壓碎值指標(biāo)%10堅(jiān)固性%8針片狀顆粒總含量%5含泥量%0

5、.5泥塊含量%0.2硫化物及流酸鹽含量%1.0有機(jī)物含量（比色法）顏色不深于標(biāo)準(zhǔn)色堿活性（巖相法；快速砂漿棒法）%無(wú)堿碳酸活性反應(yīng)；堿硅酸14d膨脹率0.10Cl-含量%0.02粗骨料級(jí)配范圍級(jí)配情況公稱粒級(jí)（mm）累計(jì)篩余，按質(zhì)量（）方孔篩篩孔邊長(zhǎng)尺寸（mm）2.364.759.516.019.026.531.5連續(xù)級(jí)配525951009010030700504 粉煤灰（級(jí)）4.1檢測(cè)評(píng)定依據(jù)：TB/T3043-2005預(yù)制后張法預(yù)應(yīng)力混凝土鐵路橋簡(jiǎn)支T梁技術(shù)條件GB/T1596-2005用于水泥和混凝土中的粉煤灰4.2 檢驗(yàn)項(xiàng)目、質(zhì)量要求品種檢 驗(yàn) 項(xiàng) 目標(biāo) 準(zhǔn) 要 求粉煤灰細(xì)度（45m方

6、孔篩篩余）%12.0Cl-含量 %0.02需水量比 %95燒失量 %5.0含水量 %1.0三氧化硫含量 %3.0氧化鈣 %10對(duì)硫酸鹽侵蝕環(huán)境游離氧化鈣含量 %1.0安定性,雷氏夾沸煮后增加距離，不大于/mm5.0堿含量 %按實(shí)測(cè)值1/6計(jì)算每立米混凝土中總堿含量粉煤灰主要技術(shù)質(zhì)量標(biāo)準(zhǔn)5 礦渣粉5.1檢驗(yàn)評(píng)定依據(jù)：TB/T3043-2005預(yù)制后張法預(yù)應(yīng)力混凝土鐵路橋簡(jiǎn)支T梁技術(shù)條件GB/T18046-2008用于水泥和混凝土中的?；郀t礦渣粉5.2 檢驗(yàn)項(xiàng)目、質(zhì)量要求礦渣粉檢驗(yàn)項(xiàng)目、質(zhì)量要求品 種檢驗(yàn)項(xiàng)目標(biāo)準(zhǔn)要求礦渣粉密度g/cm32.8氧化鎂含量%14.0三氧化硫含量%4.0燒失量%1Cl

7、-含量%0.02比表面積m2/kg400500需水量比100含水率%1.0活性指數(shù)%7d75；28d95堿含量以實(shí)測(cè)值的1/2計(jì)6水6.1 檢測(cè)評(píng)定依據(jù)： TB/T3043-2005預(yù)制后張法預(yù)應(yīng)力混凝土鐵路橋簡(jiǎn)支T梁技術(shù)條件JGJ63-2006混凝土用水標(biāo)準(zhǔn)6.2 檢驗(yàn)項(xiàng)目、質(zhì)量要求 飲用水檢驗(yàn)項(xiàng)目、質(zhì)量要求品 種檢驗(yàn)項(xiàng)目標(biāo)準(zhǔn)要求飲用水pH值5.0不溶物含量mg/L2000可溶物含量mg/L2000氯化物含量mg/L350硫酸鹽含量mg/L600堿含量mg/L1500凝結(jié)時(shí)間初、終凝時(shí)間差30min抗壓強(qiáng)度比%907 聚羧酸高性能減水劑（CRCC認(rèn)證）7.1檢測(cè)評(píng)定依據(jù)：TB/T3043-2

8、005預(yù)制后張法預(yù)應(yīng)力混凝土鐵路橋簡(jiǎn)支T梁技術(shù)條件GB8076-2008混凝土外加劑7.2檢驗(yàn)項(xiàng)目、質(zhì)量要求減水劑檢驗(yàn)項(xiàng)目、質(zhì)量要求品 種檢 驗(yàn) 項(xiàng) 目標(biāo)準(zhǔn)要求減水劑減水率%25硫酸鈉含量%5Cl-含量%0.1常壓泌水率比%20壓力泌水率比%90含氣量%3.06.0抗壓強(qiáng)度比%3d1307d12528d120對(duì)鋼筋的銹蝕作用無(wú)銹蝕水泥凈漿流動(dòng)度240收縮率比%135堿含量%10.0凝結(jié)時(shí)間差-90+120min相對(duì)耐久性指標(biāo)200次 %8030min坍落度損失 %30min15含固量S25%時(shí)，0.95s1.10s S25%時(shí)，0.9s1.10s甲醛含量%（按折固含量計(jì)）0.058 膨脹劑（U

9、EA）8.1 檢驗(yàn)評(píng)定依據(jù)：GB/T23439-2009混凝土膨脹劑。8.2 檢驗(yàn)項(xiàng)目、質(zhì)量要求膨脹劑檢驗(yàn)項(xiàng)目、質(zhì)量要求品 種檢 驗(yàn) 項(xiàng) 目標(biāo)準(zhǔn)要求膨脹劑凈漿凝結(jié)時(shí)間初凝min45終凝min600細(xì)度（%）比表面積（m2/kg）2001.18mm篩篩余（%）0.57d抗壓強(qiáng)度Mpa2028d抗壓強(qiáng)度Mpa40MgO含量（%）5.0Cl-含量（%）0.05總堿量（%）0.75限制膨脹率（%）水中7d0.025空氣中21d-0.0209聚丙烯腈纖維9.1檢測(cè)評(píng)定依據(jù)：TB/T2965-2011鐵路混凝土橋面防水層技術(shù)條件9.2 檢驗(yàn)項(xiàng)目、質(zhì)量要求聚丙烯晴纖維檢驗(yàn)項(xiàng)目、質(zhì)量要求序號(hào)項(xiàng)目技術(shù)指標(biāo)1材質(zhì)

10、100%聚丙烯腈2直徑10m15m3長(zhǎng)度6mm12mm4密度1.18g/cm35抗拉強(qiáng)度500Mpa6彈性模量7.0Gpa7極限伸長(zhǎng)率208熔點(diǎn)2409安全性無(wú)毒10導(dǎo)電性無(wú)10壓漿劑10.1檢測(cè)評(píng)定依據(jù)：TB/T3043-2005預(yù)制后張法預(yù)應(yīng)力混凝土鐵路橋簡(jiǎn)支T梁技術(shù)條件、TB/T3192-2008鐵路后張法預(yù)應(yīng)力混凝土梁管道壓漿技術(shù)條件。10.2 檢驗(yàn)項(xiàng)目、質(zhì)量要求壓漿劑檢驗(yàn)項(xiàng)目、質(zhì)量要求品 種檢 驗(yàn) 項(xiàng) 目標(biāo)準(zhǔn)要求壓漿劑凝結(jié)時(shí)間h：min初凝4h終凝24h流動(dòng)度s出機(jī)18±430min30泌水率%24h自由泌水率03h，23毛細(xì)泌水率0.1壓力泌水率%0.22MPa3.5（孔

11、道垂直高度1.8m）0.36MPa3.5（孔道垂直高度1.8m）充盈度合格7d強(qiáng)度MPa抗壓35抗折6.528d強(qiáng)度MPa抗壓50抗折1024h自由膨脹率%03對(duì)鋼筋銹蝕作用無(wú)銹蝕含氣量%13氯離子含量%0.06堿含量%總堿量0.7511鋼筋11.1檢測(cè)評(píng)定依據(jù)：TB/T3043-2005預(yù)制后張法預(yù)應(yīng)力混凝土鐵路橋簡(jiǎn)支T梁技術(shù)條件GB1499.1-2008鋼筋混凝土用鋼 第1部分 熱軋光圓鋼筋GB1499.2-2007鋼筋混凝土用鋼 第2部分 熱軋帶肋鋼筋11.2 檢驗(yàn)項(xiàng)目、質(zhì)量要求 鋼筋檢驗(yàn)項(xiàng)目、質(zhì)量要求牌號(hào)直徑(mm)屈服點(diǎn)Ra（MPa）抗拉強(qiáng)Rm（MPa）伸長(zhǎng)率% A冷彎不小于HPB3

12、0062230042025180° d=aHRB40062540054016180° d=4a注：HRB400（螺紋鋼筋）應(yīng)滿足碳當(dāng)量0.5的要求，可送省級(jí)有資質(zhì)單位檢驗(yàn)。 外觀檢查要求無(wú)裂紋、重皮、氣孔、銹坑、死彎及油污等，公稱直徑允許偏差見下表：產(chǎn)品名稱公稱直徑直徑允許偏差不圓度不大于（mm）熱軋光圓鋼筋612±0.30.4熱軋光圓鋼筋1422±0.40.4熱軋帶肋鋼筋818±0.4-鋼筋實(shí)際重量與理論重量允許偏差公稱直徑/mm實(shí)際重量與理論重量的偏差/%612±71420±512鋼絞線12.1檢驗(yàn)評(píng)定依據(jù)：TB/T30

13、43-2005預(yù)制后張法預(yù)應(yīng)力混凝土鐵路橋簡(jiǎn)支T梁技術(shù)條件GB/T52242003預(yù)應(yīng)力混凝土用鋼絞線。12.2 檢驗(yàn)項(xiàng)目、質(zhì)量要求鋼絞線檢驗(yàn)項(xiàng)目、質(zhì)量要求品 種檢 驗(yàn) 項(xiàng) 目標(biāo)準(zhǔn)要求鋼絞線抗拉強(qiáng)度Mpa18602060破壞負(fù)荷KN260屈服負(fù)荷MPa234彈性模量GPa195±10極限伸長(zhǎng)率%3.5松弛率公稱最大力的60%1.0公稱最大力的70%2.5公稱最大力的80%4.5允 許 偏 差鋼絞線結(jié)構(gòu)鋼絞線公稱直徑（mm）直徑允許偏差（mm）橫截面積（mm）每米理論重量（kg）中心線鋼絲直徑加大范圍不小于（%）1×7標(biāo)準(zhǔn)型15.20+0.40-0.201401.1012.5

14、13鋼材（鋼板）13.1檢測(cè)評(píng)定依據(jù)：TB/T3043-2005預(yù)制后張法預(yù)應(yīng)力混凝土鐵路橋簡(jiǎn)支T梁技術(shù)條件、GB/T700-2006碳素結(jié)構(gòu)鋼。13.2 檢驗(yàn)項(xiàng)目、質(zhì)量要求 鋼材檢驗(yàn)項(xiàng)目、質(zhì)量要求厚度（或直徑）/mm屈服點(diǎn)Ra（MPa）抗拉強(qiáng)Rm（MPa）伸長(zhǎng)率% A冷彎180°不小于Q2351623537050026縱：d=a；橫：1.5a14 錨具、夾片（CRCC認(rèn)證）14.1檢測(cè)評(píng)定依據(jù)：TB/T3043-2005預(yù)制后張法預(yù)應(yīng)力混凝土鐵路橋簡(jiǎn)支T梁技術(shù)條件TB/T3193-2008鐵路工程預(yù)應(yīng)力筋用錨具、夾具和連接器技術(shù)條件 CRCC-13W-002:2012CRCC產(chǎn)品認(rèn)

15、證規(guī)則 特定要預(yù)應(yīng)力筋用錨具（夾片式）14.1 檢驗(yàn)項(xiàng)目、質(zhì)量要求錨具、夾片檢驗(yàn)項(xiàng)目、質(zhì)量要求品 種檢 驗(yàn) 項(xiàng) 目標(biāo)準(zhǔn)要求錨具夾片外觀材質(zhì)符合圖紙?jiān)O(shè)計(jì)要求，尺寸、硬度滿足要求錨固效率系數(shù)0.95極限拉力總應(yīng)變%2.0錨板強(qiáng)度在荷載達(dá)到fptk的95%之后的釋放荷載，錨板撓度殘余變形不應(yīng)大于1/600；在荷載達(dá)到fptk的1.2倍時(shí)，錨板不應(yīng)有肉眼可見的裂紋或破壞錨具外形尺寸見錨板最小直徑和最小厚度要求夾片間距在預(yù)應(yīng)力組裝件張拉到0.8fptk時(shí)，相鄰兩孔外露夾片的距離應(yīng)大于或等于5mm螺旋筋外形尺寸螺旋筋結(jié)構(gòu)尺寸要求錨墊板外形尺寸錨墊板結(jié)構(gòu)尺寸要求硬度夾片HRA78工作錨板HRC20錨口與喇叭

16、口摩阻合計(jì)見摩阻試驗(yàn)，6%錨具夾片回縮量6mm錨板最小直徑和最小厚度要求錨具孔數(shù)錨板尺寸（mm）錨具孔數(shù)錨板尺寸（mm）直徑厚度直徑厚度391509146554102501015658612652111665871266312166608136551317063錨墊板結(jié)構(gòu)尺寸要求錨板 孔數(shù)端面尺寸（mm）端板厚度（mm）高度（mm）上口直徑（mm）下口直徑（mm）壁厚（mm）孔道直徑（mm）重量（kg）3孔140×140188065609553.24孔160×160209676659604.26孔195×19520130917510707.17孔210×

17、21022130917510708.58孔225×225251401038510809.59孔240×2402515511090108510.910孔250×2503019512295109013.111孔265×2653025513095119016.612孔275×2753025513095119017.513孔285×28532255130100119518.8螺旋筋結(jié)構(gòu)尺寸要求孔數(shù)直徑（mm）鋼筋直徑（mm）螺距（mm）圈數(shù)3孔180104034孔195104046孔230125047孔250125048孔265165559孔

18、2751655510孔2751655511孔3001655512孔3001655613孔3101655615 預(yù)埋件（橫隔板連接鋼板、支座板、預(yù)埋T鋼）15.1 檢測(cè)評(píng)定依據(jù)：TB/T3043-2005預(yù)制后張法預(yù)應(yīng)力混凝土鐵路橋簡(jiǎn)支T梁技術(shù)條件TB/T 3274-2011 鐵路混凝土梁配件多元合金共滲防腐技術(shù)條件GB7002006碳素結(jié)構(gòu)鋼15.2橫橫隔板連接鋼板、不等邊角鋼的加工、安裝標(biāo)準(zhǔn)見下表：配件加工、安裝標(biāo)準(zhǔn)序號(hào)檢驗(yàn)項(xiàng)目標(biāo) 準(zhǔn) 要 求1加工安 裝下料尺寸±2mm2聯(lián)結(jié)板對(duì)角線偏差±2mm3兩螺母孔眼尺寸偏差±2mm420鋼筋成型偏離大樣尺寸差±

19、5mm5鋼筋標(biāo)準(zhǔn)彎鉤外形與大樣偏差，端部順直長(zhǎng)度±0.5d,3d6相鄰兩20鋼筋根部尺寸±5mm7其它符合要求8偏離設(shè)計(jì)位置3mm9不垂直度（上下兩端偏差）5mm15.3支座板檢驗(yàn)項(xiàng)目、質(zhì)量要求支座板技術(shù)指標(biāo)序號(hào)檢 驗(yàn) 項(xiàng) 目標(biāo) 準(zhǔn) 要 求1材質(zhì)Q2352外觀色澤均勻一致3平整度2mm4對(duì)角線偏差（mm）25邊緣高差（mm）16螺栓孔中心距偏差（mm）27螺栓孔對(duì)角線偏差（mm）28套筒垂直度（mm/m）19套筒絲扣公差符合國(guó)標(biāo)10滲層厚度(m)5011深層中金屬元素含有Ze、Al、Na、Fe等元素12滲層表面硬度不小于基體硬度13焊縫高度(mm)hf6.014耐中性鹽霧性

20、能500h，樣板表面沒(méi)有紅銹出現(xiàn)15.4 T鋼檢驗(yàn)項(xiàng)目、質(zhì)量要求T鋼技術(shù)指標(biāo)序號(hào)檢 驗(yàn) 項(xiàng) 目標(biāo) 準(zhǔn) 要 求1材質(zhì)Q2352外觀色澤均勻一致3結(jié)構(gòu)尺寸（mm）14螺栓孔位（mm）15預(yù)留孔孔徑（mm）16滲層厚度(m)507深層中金屬元素含有Ze、Al、Na、Fe等元素8滲層表面硬度不小于基體硬度9耐中性煙霧性能500h，樣板表面沒(méi)有紅銹出現(xiàn)16 保護(hù)層墊塊（C60 鐵道部質(zhì)檢中一年內(nèi)有效的抽檢報(bào)告）16.1 檢測(cè)評(píng)定依據(jù)：TB/T3043-2005預(yù)制后張法預(yù)應(yīng)力混凝土鐵路橋簡(jiǎn)支T梁技術(shù)條件16.2 墊塊檢驗(yàn)項(xiàng)目、質(zhì)量要求混凝土墊塊的檢驗(yàn)項(xiàng)目、質(zhì)量要求序號(hào)檢 驗(yàn) 項(xiàng) 目標(biāo) 準(zhǔn) 要 求1外形尺

21、寸外形為工字形或錐形，尺寸能保證保護(hù)層厚度（梁頂板保護(hù)層30mm；其他部位保護(hù)層均為35mm）228天抗壓強(qiáng)度C60，使用壽命100年）3抗?jié)B性P204抗凍性凍融200次后，P60%；W95%5耐腐蝕性抗腐蝕系數(shù)K1.06電通量1000C7砂石堿活性合格8配合比符合要求17 制孔橡膠抽拔棒17.1 檢驗(yàn)評(píng)定依據(jù)：根據(jù)圖紙要求、鐵科技【2004】120號(hào)客運(yùn)專線預(yù)應(yīng)力混凝土預(yù)制梁暫行技術(shù)條件。17.2 制孔抽拔棒，其性能指標(biāo)見下表： 制孔橡膠抽拔棒性能指標(biāo)品 種檢驗(yàn) 項(xiàng) 目標(biāo)準(zhǔn)要求制孔橡膠抽拔棒外徑偏差，mm±4不圓率，%20硬度（邵爾A），度65±5拉伸強(qiáng)度，MPa12扯斷

22、伸長(zhǎng)率，%350300%定伸強(qiáng)度，MPa6外 觀無(wú)表面裂口、熱膠粒、膠層海綿、膠層氣泡，表面雜質(zhì)痕跡長(zhǎng)度不大于3mm、深度不大于1.5mm、且每米不多于一處。18 泄水管及管蓋18.1 檢測(cè)評(píng)定依據(jù)： GB/T10002.1-2006給水用硬聚氯乙烯（PVC-U）管材GB/T20221-2006無(wú)壓埋地排污、廢水用硬聚氯乙烯（PVC-U）管材通橋（2006）8061客貨共線鐵路橋梁防水體系。18.2檢驗(yàn)項(xiàng)目、質(zhì)量要求泄水管及管蓋檢驗(yàn)項(xiàng)目、質(zhì)量要求品種檢 驗(yàn) 項(xiàng) 目標(biāo)準(zhǔn)要求泄水管外觀和顏色管內(nèi)外壁應(yīng)光滑、平整、不允許有氣泡、裂口及明顯的痕紋等尺寸mm外徑極限偏差0+0.4壁厚極限偏差0+1.2落

23、錘沖擊（200C）TIR%9/10通過(guò)環(huán)鋼度 kPa8二氯甲烷浸漬試驗(yàn)表面無(wú)變化連接密封試驗(yàn)不破裂、不滲漏維卡軟化溫度80聚氯乙烯樹脂含量（質(zhì)量含量）80%管蓋外形尺寸 mm131×38抗拉強(qiáng)度 MPa40聚氯乙烯樹脂含量（質(zhì)量含量）80%19 防水材料19.1 檢測(cè)評(píng)定依據(jù)：GB/T19250-2003聚氨酯防水涂料GB12953-2003氯化聚乙烯防水卷材TB/T3043-2005預(yù)制后張法預(yù)應(yīng)力混凝土鐵路橋簡(jiǎn)支T梁技術(shù)條件TB/T 2965-2011鐵路混凝土橋面防水層技術(shù)條件19.2 檢驗(yàn)項(xiàng)目、質(zhì)量要求L類氯化聚乙烯防水卷材檢驗(yàn)項(xiàng)目、質(zhì)量要求序號(hào)檢驗(yàn)項(xiàng)目標(biāo)準(zhǔn)要求1拉力160N/mm2斷裂伸長(zhǎng)率550%3熱處理尺寸變化率（%）縱向1.0%4橫向1.0%5低溫彎折性-35,無(wú)裂紋6抗穿孔性不滲水7不透水性不透水8剪切狀態(tài)下的粘合性3.0 N/mm或卷材破壞9保護(hù)層混凝土與防水卷材粘結(jié)強(qiáng)度0.1 Mpa10防水卷材接縫部位焊接剝離強(qiáng)度3.0 N/mm11熱老化處理外觀質(zhì)量無(wú)氣泡、疤痕、裂紋、粘結(jié)、孔洞拉力150N/mm斷裂伸長(zhǎng)率450%低溫彎折性25 ，無(wú)裂紋12人工氣候加速老化拉
