1、第一章 船舶操縱性能 第一節 船舶旋回性能 根據船舶在旋回運動過程中所受外力特點之變化，以及運動狀態之不同，可將船舶 旋回過程劃分為三個階段-轉舵階段、過渡階段和定常旋回階段。 ? 勻速直航船舶做舵后，舵角、橫移速度v、轉向角速度r、角加速度 r 和橫移加 ? 速度 v 的變化曲線見圖11。 旋回圈是指定速直航中的船舶操左（或右）滿舵后重心描繪的軌跡。旋回圈是表征 船舶旋回性能的曲線。 1反移量：在旋回轉舵階段，由于船舶轉動慣量很大還來不及產生較大的旋轉 角速度，則在舵產生的橫向力的作用下，產生橫向移動加速度，一定時間后產生橫 向移動速度，使船舶重心產生向轉舵相反方向的橫移量，其稱為反移量。一

2、般情況 下，滿舵旋回反移量約為船長的1/100左右，但操船中應注意的是，船尾的反移量卻 不容忽視， 其最大量約為船長的1/101/5， 約出現在操舵后船舶的轉頭角達一個羅 經點左右的時刻。反移量的大小與船速、舵角、操舵速度、排水狀態及船型等因素 有關；船速、舵角越大，反移量越大。 2進距：也稱縱距，是指從操舵開始到船舶的航向轉過任一角度時重心所移動 的縱向距離，通常將航向角變化90時船舶重心的縱向移動距離稱為進距，一般用 Ad表示。它是判斷旋回過程中船舶縱向占用水域范圍的依據。顯然，進距是船舶初 始回轉性的特例，即航向角變化90時船舶航進的距離。進距越小，表示船舶對操 舵的反應越迅速，即船舶初

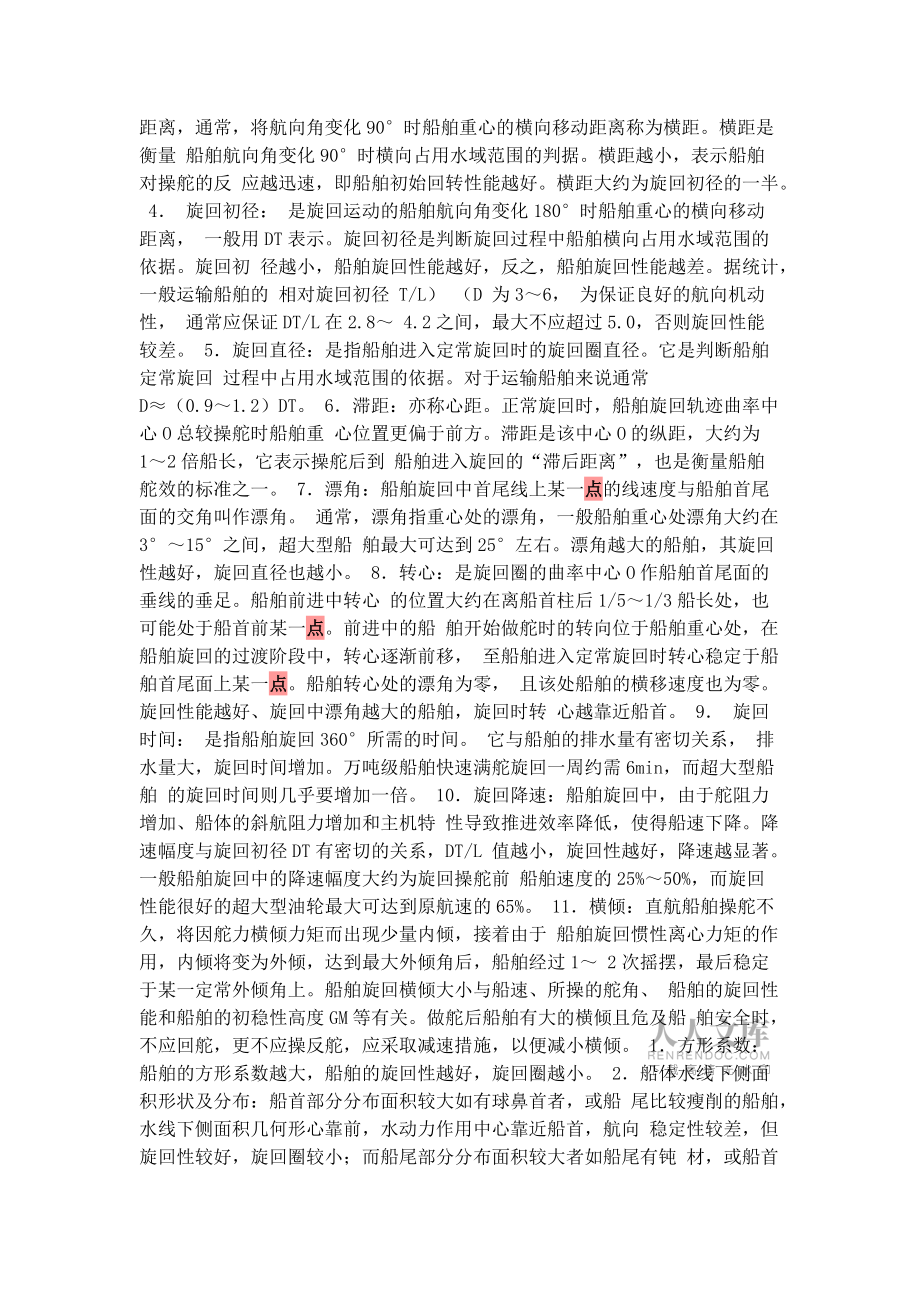

3、始回轉性能越好。反之，進距越大，表示船舶對操舵的 反應越遲鈍，即初始回轉性能越差。據統計，進距大約為旋回初徑的0.61.2倍， 一般運輸船舶的相對進距（Ad/L）在2.84.0之間，最大不應超過4.5。 3 橫距： 是指從操舵開始到船舶的航向轉過任一角度時船舶重心所移動的橫向距離，通常，將航向角變化90時船舶重心的橫向移動距離稱為橫距。橫距是衡量 船舶航向角變化90時橫向占用水域范圍的判據。橫距越小，表示船舶對操舵的反 應越迅速，即船舶初始回轉性能越好。橫距大約為旋回初徑的一半。 4 旋回初徑： 是旋回運動的船舶航向角變化180時船舶重心的橫向移動距離， 一般用DT表示。旋回初徑是判斷旋回過程

4、中船舶橫向占用水域范圍的依據。旋回初 徑越小，船舶旋回性能越好，反之，船舶旋回性能越差。據統計，一般運輸船舶的 相對旋回初徑 T/L） （D 為36， 為保證良好的航向機動性， 通常應保證DT/L在2.8 4.2之間，最大不應超過5.0，否則旋回性能較差。 5旋回直徑：是指船舶進入定常旋回時的旋回圈直徑。它是判斷船舶定常旋回 過程中占用水域范圍的依據。對于運輸船舶來說通常D（0.91.2）DT。 6滯距：亦稱心距。正常旋回時，船舶旋回軌跡曲率中心O總較操舵時船舶重 心位置更偏于前方。滯距是該中心O的縱距，大約為12倍船長，它表示操舵后到 船舶進入旋回的“滯后距離”，也是衡量船舶舵效的標準之一。

5、 7漂角：船舶旋回中首尾線上某一點的線速度與船舶首尾面的交角叫作漂角。 通常，漂角指重心處的漂角，一般船舶重心處漂角大約在315之間，超大型船 舶最大可達到25左右。漂角越大的船舶，其旋回性越好，旋回直徑也越小。 8轉心：是旋回圈的曲率中心O作船舶首尾面的垂線的垂足。船舶前進中轉心 的位置大約在離船首柱后1/51/3船長處，也可能處于船首前某一點。前進中的船 舶開始做舵時的轉向位于船舶重心處，在船舶旋回的過渡階段中，轉心逐漸前移， 至船舶進入定常旋回時轉心穩定于船舶首尾面上某一點。船舶轉心處的漂角為零， 且該處船舶的橫移速度也為零。旋回性能越好、旋回中漂角越大的船舶，旋回時轉 心越靠近船首。

6、9 旋回時間： 是指船舶旋回360所需的時間。 它與船舶的排水量有密切關系， 排水量大，旋回時間增加。萬噸級船舶快速滿舵旋回一周約需6min，而超大型船舶 的旋回時間則幾乎要增加一倍。 10旋回降速：船舶旋回中，由于舵阻力增加、船體的斜航阻力增加和主機特 性導致推進效率降低，使得船速下降。降速幅度與旋回初徑DT有密切的關系，DT/L 值越小，旋回性越好，降速越顯著。一般船舶旋回中的降速幅度大約為旋回操舵前 船舶速度的25%50%，而旋回性能很好的超大型油輪最大可達到原航速的65%。 11橫傾：直航船舶操舵不久，將因舵力橫傾力矩而出現少量內傾，接著由于 船舶旋回慣性離心力矩的作用，內傾將變?yōu)橥鈨A

7、，達到最大外傾角后，船舶經過1 2次搖擺，最后穩定于某一定常外傾角上。船舶旋回橫傾大小與船速、所操的舵角、 船舶的旋回性能和船舶的初穩性高度GM等有關。做舵后船舶有大的橫傾且危及船 舶安全時，不應回舵，更不應操反舵，應采取減速措施，以便減小橫傾。 1方形系數：船舶的方形系數越大，船舶的旋回性越好，旋回圈越小。 2船體水線下側面積形狀及分布：船首部分分布面積較大如有球鼻首者，或船 尾比較瘦削的船舶，水線下側面積幾何形心靠前，水動力作用中心靠近船首，航向 穩定性較差，但旋回性較好，旋回圈較小；而船尾部分分布面積較大者如船尾有鈍 材，或船首比較削進的船舶，水動力作用中心靠近船尾，航向穩定性較好而旋回

8、性 較差，旋回圈較大。 3舵面積比：舵面積比是指舵面積與船體浸水側面積（LPPd）的比值。舵面積與船長吃水比越大，越提高船舶的旋回性，旋回圈變小。但增加舵面積的同時又 增加了旋回阻尼力矩，當舵面積超過一定值后，旋回性就不能提高。也就是說，就 一定船型的船舶而言，舵面積比的大小在降低旋回初徑方面存在一個最佳值。 4吃水：若縱傾狀態相同，吃水增加時，旋回進距增大，橫距和旋回初徑也將 有所增加。 5吃水差：尾傾增大，旋回圈將增大；對于Cb0.8的船舶，若尾傾增大量為 船長的1%，旋回初徑將可增加10%左右；對于Cb0.6的船舶，若尾傾增大量為船長 的1%，旋回初徑將可增加3%左右。 6橫傾：低速時，

9、推力-阻力轉矩起主要作用，推首向低舷側偏轉。此時，若 操舵向低舷側旋回則其旋回圈較小，反之如操舵向高舷側旋回則其旋回圈較大。高 速時，首波峰壓力轉矩起主要作用，推船首向高舷側偏轉。此時，如操舵向低舷側 旋回其旋回圈較大，反之如操舵向高舷側旋回則其旋回圈較小。 7船速：一般說來，船速對船舶旋回所需時間的長短具有明顯的影響，但對旋 回初徑大小的影響卻呈現較為復雜的情況。 8操舵時間：操舵時間主要對船舶的進距影響較大，進距隨操舵時間的增加而 增加，而對橫距和旋回初徑的影響不大，旋回直徑則不受其影響。 9 旋回方向： 對于右旋固定螺距螺旋槳單車船而言， 在其他條件相同的情況下， 向左旋回時的旋回初徑要

10、比向右旋回時的旋回初徑要小一些。但對于超大型船舶而 言，這一差別很小。 1旋回初徑：用來估算船舶用舵旋回掉頭所需的水域； 2橫距：用來估算轉首后，船舶與岸或其他船舶是否有足夠的間距； 3滯距：用來推算兩船對遇時無法旋回避讓的距離，即兩船對遇時的距離小于 兩船的滯距之和，則用舵無法避讓； 4進距：兩船的進距之和可用來推算對遇時的最晚施舵點。緊急避讓時可 用來確定避讓措施，如滿舵進距小于倒車沖程時，采用滿舵避讓；反之，則采取倒 車避讓。 5反移量：本船航行中發現有人落水時，應立即向落水者一舷操舵，使船尾 迅速擺離落水者，以免使之卷進船尾螺旋槳流之內。在船首較近的前方發現障礙 物時，為緊急避開，應立

11、即操滿舵盡量使船首讓開，當估計船首已可避開時，再操 相反一舷滿舵以便讓開船尾。當船舶前部已離出碼頭，擬進車離泊時，如操大舵 角急欲轉出，則由于尾外擺而將觸碰碼頭。為避免發生事故應適當減速，待駛出一 段距離后再使用小舵角慢慢轉出。 6滯距：可作為確定新航向距的依據，用來確定轉向時機，以便船舶轉向后行 駛在計劃航航線上。 第二節 船舶航向穩定性及船舶操縱性指數 直航中的船舶受到瞬時的外力干擾， 如果干擾過去后， 在不用舵糾正的前提下， 船舶最終能夠停止偏轉恢復直線運動，則稱為直線運動穩定或動航向穩定。穩定得 較快、慣性轉頭角較小的船，其動航向穩定性較好；穩定得較慢、慣性轉頭角較大 的船舶，其動航向

12、穩定性較差。如船舶不能穩定在新的航向上作直線運動，而一直 偏轉下去時，則該船舶不具備動航向穩定性。干擾過去后，在不用舵糾正的前提下，如果船舶最終能夠恢復到與原航向相同 的直線運動，則稱為方向穩定。 干擾過去后，在不用舵糾正的前提下，如果船舶最終能夠恢復到原航跡線的延 長線上作直線運動，則稱為位置穩定。 一艘航向穩定性較好的船舶，直航中即使很少操舵也能較好地保向；而當操舵 改向時，又能較快地應舵；轉向中回正舵，又能較快地把航向穩定下來。其特點是 對舵的響應運動來得快，耗時短，因而舵效比較好，追隨性也較好。 正螺旋試驗得到的r曲線存在兩種基本類型，航向穩定的船舶，試驗結果為r 與具有單值關系；航向

13、不穩定的船舶，r-曲線系構成一個滯后環，其高度和寬度 越大，表明船舶航向穩定性越差。 逆螺旋試驗獲得的r曲線同樣存在兩種基本類型，航向穩定的船舶，試驗結 果為r與具有單值關系；如果船舶不具備航向穩定性，則r-關系存在一個多值對應 的S曲線，其高度和寬度越大，表明船舶航向穩定性越差。 一般說來，方形系數較低、長寬比較高的船舶具有較好的航向穩定性。類似超 級油輪之類的肥大型船舶，其航向總帶有不穩定性，因此，這種船舶在小舵角保向 航行中，船首的偏擺角度往往較大，并給人以穩不住的感覺。 水下船體側面積對航向穩定性影響也較大。 船首側面積較大 （例如帶有球鼻首） 的船舶，斜航（向前）時航向穩定性較差，船

14、尾側面積較大（例如帶有舭龍骨或舵 面積較大、舵寬較大）的船舶航向穩定性較好。 對于給定船舶，空載或壓載時往往尾傾較大，尾部水下側面積較首部大得多， 水動力作用中心要比滿載平吃水時明顯后移，表現為航向穩定性變好。 船舶在直線航行過程中受到某種擾動而改變了原航向或航跡，通過操舵抑制或 糾正首搖并使船舶恢復在原航向或航跡上作直線運動，這種運動性能稱為船舶保向 性。通過操舵（小舵角）使船舶在短時間內能夠恢復到原航向的直線運動，我們就 說該船保向性好，反之則保向性差。 一般來說，航向穩定性好的船舶其保向性也相應較好，反之則保向性較差。但 不具有航向穩定性的船舶，通過頻繁操舵或大舵角也可能保向，但其保向性

15、較差， 即需要在長時間內才能使船舶保持新的直線運動或只能保持近似的直線運動。 影響船舶保向性的因素： （1）方形系數較低、長寬比較高的瘦削型船舶，其保向性較好；淺吃水的寬體 船保向性較差。 （2）船體側面積在尾部分布較多者，如船尾有鈍材，其保向性較好；船首水下 側面積分布較多者，如船首有球鼻首將降低保向性。 （3）較高的干舷將降低船舶在風中航行時的保向性。 （4）船舶輕載較滿載時保向性好（受風時另當別論） 。 （5）船舶尾傾較首傾時的保向性好。 （6）增大所操的舵角，能明顯地改善船舶的保向性。超大型油輪小舵角狀態下 有航向不穩定趨勢，需用較大舵角才能保向。（7）對于同一艘船而言，由于船速的提高

16、船舶保向性將變好。 （8）保向性將因水深變淺而提高，船舶順風浪或順流航行中保向性反而降低。 第三節 船舶變速運動性能 船舶在靜止?fàn)顟B(tài)中開進車，使船舶達到與主機功率相應的穩定船速所需的時間和 航進的距離，稱為船舶的啟動性能。 船舶從靜止?fàn)顟B(tài)逐級動車， 直至達到定常速度V所航行的距離與排水量成正比， 與航速V的平方成正比，與航速V時的阻力成反比。 根據經驗，從靜止?fàn)顟B(tài)逐級動車，直至達到定常速度，滿載船舶約需航進20倍 船長左右的距離，輕載時約為滿載時的1/22/3。 以某一速度航行的船舶，從發出主機停止車令起到船舶對水停止移動時止所需 的時間和滑行的距離，稱為停車沖時和停車沖程。 實船試驗時，船舶

17、對水停止移動一般以船舶維持舵效最小速度為標準計算，萬 噸級船取2kn，超大型船取3kn左右；停車后，船速開始下降較快，隨船速降低，阻 力減小，船速下降趨緩；船舶在常速航行中停車，降速到能維持其舵效的速度時， 一般貨船的停車沖程為船長的820倍，超大型船舶則超過20倍的船長。船越大，停 車慣性越大。 船舶在前進三中開后退三，從發令開始到船對水停止移動所需的時間及航進的 距離，稱為倒車沖時和倒車沖程。 在對主機進行換向操縱時，為不致造成主機轉動部分出現過大應力或損傷，在 關閉油門后， 通常要等到船速降至全速的60%70%、 主機轉速降至額定轉速的25% 35%時，將壓縮空氣通入氣缸，迫使主機停轉后

18、，再進行倒車啟動。從前進三到后退 三所需換向時間的長短因主機類型而異：內燃機船約需90120s；汽輪機船約需 120180s；蒸汽機船約需6090s。 根據統計結果，一般中型至萬噸級貨船的緊急停船距離可達68倍船長；載重 量5萬噸左右的船舶達810倍船長；載重量10萬噸的船舶可達1013倍船長；載重 量1520萬噸級的船舶可達1316倍船長。 （1）船舶排水量：在其他條件相同的情況下，排水量越大，停船距離越大。 （2）船速：若其它因素一定時，船速越高，停船距離越大。 （3）主機倒車功率、轉速和換向時間：若其他條件相同，主機倒車轉速越高、 主機倒車功率越大， 緊急停船距離越小； 主機換向時間越短

19、， 緊急停船距離也越小。 （4）船體的污底程度：船體污底越嚴重，船體阻力越大，停船距離越小。 （5）外界條件。順風、順流時停船距離增大；頂風、頂流時停船距離減小；在 淺水中由于船舶阻力增加，其停船距離較深水中小。 第四節 船舶操縱性能試驗旋回試驗是指在試驗船速直航條件下，操左35舵角和右35舵角或設計最大舵 角并保持之，使船舶進行左、右旋回運動的試驗。 旋回試驗的目的是，獲得船舶的旋回圈和評價船舶的旋回性能。 船舶沖程測定也稱停船試驗，是指船舶在試驗速度時，進行全速倒車，直至船 舶對水完全停止的試驗。其目的是評價船舶的停止慣性。 沖程測定時應在風流影響較小，且水深不小于 3 Bd 的情況下進行

20、，通常采用 投板法測定沖程。由于倒車橫向力的影響采用倒車至船舶停住的過程中船首向改變 90左右。 螺旋試驗包括正螺旋試驗和逆螺旋試驗兩種。螺旋試驗的目的是判定船舶航向穩 定性的好壞。 正螺旋試驗是指求取船舶操某一舵角時船舶所能夠達到的定常旋回角速度的試 驗方法。 逆螺旋試驗是指求取為使船舶達到某一旋回角速度而需操的平均舵角的試驗方 法。其試驗方法與正螺旋試驗正好相反。 Z形操縱試驗是一種評價船舶首搖抑制性的試驗。可用來判斷船舶旋回性能、追隨 性和航向穩定性，獲得船舶操縱性能指數。 第五節 船舶操縱性衡準的基本內容1旋回性：旋回圈的進距應不超過4.5倍船長（垂線間長，下同） ，相應的旋回 初徑應

21、不超過5.0倍船長。 2 初始回轉性： 船舶操左10舵角或右10舵角后， 船首向角從原航向改變10 時，船舶在原航向上的縱向行進距應不超過2.5倍船長。 3首搖抑制性能和保向性 （1）10/10 Z形操縱試驗測得的第一超越角應不超過： 10，當L/V10s時； 20，當L/V30s時； （51/2（L/V） ），當10sL/V30s時。 （2）10/10 Z形操縱試驗測得的第二超越角應不超過： 25，當L/V10s時； 40，當L/V30s時； （17.50.75（L/V） ），當10sL/V30s時。 （3）20/20 Z形操縱試驗測得的第一超越角應不超過25。 4停船性能：船舶全速倒車停船

22、試驗中的航跡進距（Crash Stopping Distance） 不超過15倍船長。但是，對于超大型船舶，主管機關認為該標準不能滿足時，可進 行修訂，但任何情況下不應超過20倍船長。第二章車、舵、錨、纜、拖輪在 操船中的運用 第一節 螺旋槳的性能 航行中的船舶所受的阻力包括基本阻力與附加阻力兩個部分。 基本阻力是指新出塢的裸體船（不包括附屬體，如舵、螺旋槳等）在平靜水面 行駛時水對船體產生的阻力。基本阻力由摩擦阻力、渦流阻力和興波阻力構成。 附加阻力由污底阻力、附體阻力、空氣阻力（air resistance）和洶濤阻力組成。 船舶的附加阻力與船體的污底程度、附體的多少及結構、風浪的大小、航

23、道的淺窄 等因素有關。 對于給定的船舶，其基本阻力的大小與船舶吃水、航速密切相關。當吃水一定時， 基本阻力與船速有關，在船速較低時，基本阻力與船速的關系近似于線性變化，但 當船速較高時，則基本阻力隨船速的增加急劇增加，且船速越高增加的幅度越大。 基本阻力中，摩擦阻力的大小取決于船體的濕水面積、船體的粗糙度和船速， 在一般商船速度范圍內約占總阻力的70%80%，并與船速的1.852次方成正比。 流向螺旋槳盤面的流稱為吸入流；離開螺旋槳盤面的流稱為排出流。 吸入流的特點是流速較慢，范圍較寬，流線幾乎相互平行；排出流的特點是流 速較快，范圍較小，水流旋轉激烈。 船速一定時，螺旋槳轉速越高產生的推力越

24、大；反之，轉速越低螺旋槳產生的推力 越小。 螺旋槳的轉速一定時，船速越高，螺旋槳產生的推力越小；反之，船速越低， 螺旋槳產生的推力越大；船速為零時，螺旋槳產生的推力最大。 螺旋槳的推力除與船速、轉速有關外，還與螺旋槳的結構、螺旋槳沒入水中的 深度以及螺旋槳的滑失有關。 滑失是指螺旋槳對水的實際速度與理論上應能前進的速度之差。滑失與螺旋槳 在理論上應能前進的速度的比值稱之為滑失比。 對于給定的船舶在給定的狀態下，螺旋槳的推力和轉矩的大小主要取決于螺旋 槳的轉速和螺旋槳的滑失比。當船速一定時，螺旋槳的推力和轉矩均與螺旋槳轉速 的平方成正比；當螺旋槳的轉速一定時，船速越低，螺旋槳的滑失比越大，螺旋槳

25、 的推力和轉矩也越大，當船速為零時，螺旋槳的推力和轉矩達到船舶前進中的最大 值。 在實際操船中，船舶駕引人員常常通過降低船速、增加主機轉速提高螺旋槳的 滑失比來提高舵效。 當螺旋槳處的伴流增加時，螺旋槳的滑失比增加，提高螺旋槳的推力，從而提 高了螺旋槳的推進效率。但伴流降低了舵處的來流速度，因而降低了舵效。 機器功率，是指主機發出的功率。收到功率，是指機器功率經過傳動裝置和其他機件的摩擦損失，傳至主軸尾端 與螺旋槳連接處的功率。 有效功率，指克服船舶阻力而保持一定船速所需要的功率，它等于船舶阻力與 船速的積。 螺旋槳收到功率與機器功率的比值稱為傳遞效率，其值通常為0.950.98。 有效功率與

26、收到功率之比稱為推進器效率，該值約為0.600.75。 有效功率與主機機器功率之比稱為推進系數，該值約為0.50.7。這就是說， 主機發出功率變?yōu)榇巴七M(jìn)有效功率后已損失了將近一半。通常船舶阻力與船速的 平方成正比，則主機功率與船速的3次方約成正比。 新船驗收后的主機，可供海上長期使用的最大功率稱為額定功率，與其相對應 的轉數稱為額定轉數。 在額定功率、額定轉速條件下，船舶在平靜的深水域中取得的船速稱為額定船 速。額定船速是船舶在深水域中可供使用的最高船速。 主機按海上常用輸出功率、常用轉速運轉時，在平靜深水域中取得的船速即為 海上船速。 海上功率通常為額定功率的90%， 相應的海上常用主機轉

27、速則為額定轉速 的96%97%。 港內船速指主機按港內各級轉速運轉時，在平靜深水域中取得的船速。一般港 內的最高主機轉速約為海上常用轉速的 70%80%左右。通常港內“后退三”時的主機 轉速約為海上常用轉速的 60%70%。 微進船速是主機可以輸出的最低功率和最低轉 速時的船速。 螺旋槳盤面中心距水面的垂直距離稱為螺旋槳的沉深。沉深與螺旋槳直徑之比稱為 沉深比。 沉深橫向力的產生機理是由于流體靜壓力隨深度的增加而增大，當螺旋槳轉動 時，上下槳葉所處的深度不同，在周向（即切線方向）的橫向力方向相反，但大小 不同，因此產生橫向力。 試驗表明，當沉深比小于0.650.75時，螺旋槳轉動時將產生沉深橫

28、向力，沉 深橫向力推船尾的方向與螺旋槳的轉動方向一致。對于右旋固定螺距螺旋槳而言， 進車時，沉深橫向力推尾向右，船首左偏；倒車時相反，推尾向左，船首右偏。 沉深橫向力的大小除了與沉深及螺旋槳轉速有關外，受船速的影響較大，在轉 速不變的情況下，隨船速的提高，沉深橫向力逐漸減小。 伴流是伴隨船體運動而產生的追隨性水流，也稱追跡流。它主要由摩擦伴流、 勢伴流和興波伴流組成。 伴流在螺旋槳處的分布是不均勻的，其分布特點是左右對稱、上大下小。 伴流沿船舶首尾方向的分布也是不均勻的，船舶前進時，船首處伴流流速小， 船尾處伴流流速大；而船舶后退時，船首處伴流流速大，船尾處伴流流速小。 船舶在前進中，當螺旋槳

29、轉動時，由于受縱向伴流影響，螺旋槳上部槳葉相對 于水的進速比下半部槳葉要低，因此水流的沖角相對較大，所受到的升力也相對較大，因而偏轉力也要比下部槳葉的轉力要大，該轉力之差即為伴流橫向力。 當螺旋槳轉動，且螺旋槳處有伴流時，螺旋槳所產生伴流橫向力推船尾的方向 與螺旋槳的轉動方向相反。對于右旋單槳船而言，前進中進車時，推尾向左，船首 右偏；船舶在前進中倒車時相反，伴流橫向力推尾向右，船首左偏。 伴流橫向力除隨螺旋槳處伴流流速的增大而增大外，還隨螺旋槳轉速的提高而 增大，由于船速較低時伴流相應減弱，伴流橫向力隨船速的降低而減小。在船舶靜 止或后退中，船尾伴流可以忽略，伴流橫向力也可以忽略。 右旋螺旋

30、槳船前進中進車，排出流作用在舵上。正舵時，由于旋轉作用，螺旋 槳上半部排出流作用在舵葉右下部， 下半部排出流作用在舵葉左上部。 受伴流影響， 上半部排出流軸向速度較小，因此作用在舵上的沖角較大，使舵葉右側的水動力大 于左側，造成推尾向左的橫向力-排出流橫向力。 右旋螺旋槳船進速較低或后退中倒車時，螺旋槳的排出流打在船體的尾部，由 于船體尾部線型的上肥下瘦，相比較而言，在船尾右舷尾外板上不僅排出流沖角較 大，而且沖擊的外板面積較為寬廣，所以形成較強的沖擊力，使船尾向左偏轉，船 首向右偏轉-產生排出流橫向力。 右旋固定螺距螺旋槳單槳船的排出流橫向力推尾方向均相左， 使船首向右偏轉。 左旋固定螺距螺

31、旋槳單槳船的排出流橫向力推尾方向均相右，使船首向左偏轉。 在螺旋槳轉速一定的前提下，排出流橫向力的大小主要受船速的影響，船速較 低時排出流橫向力在螺旋槳橫向力中是一個比較大的量，特別是船舶在輕載狀態且 倒車情況下尤為突出。 1船舶進車并有一定速度的排出流時，船首的偏轉方向服從于舵。 2船舶倒車時，如船速較快，船首的偏轉方向服從于舵，即此時可用舵克服橫 向力；船速較慢時，船首的偏轉方向服從于橫向力。 對于雙槳船而言，為了抵消正車前航時的螺旋槳致偏作用，不論是FPP或CPP，兩個 槳的旋轉方向總是相反的。在港內操縱時，為了充分發揮螺旋槳致偏作用在操縱中 的優越性，固定螺距螺旋槳雙車船多采用外旋式。

32、 雙槳船兩螺旋槳同速進車或同速倒車時， 兩螺旋槳的橫向力相互抵消， 正舵時， 船舶保持直航。雙槳船一側槳進車而另一側槳倒車時，船首向倒車側偏轉。雙槳船 一側槳進車速度慢或倒車速度快，船首則向該進車速度慢或倒車速度快一舷偏轉。 側推器作為船舶的輔助操縱裝置，廣泛應用于港內船舶操縱。靠離碼頭中船舶 的橫向移動、航道內低速航行時調整航向、抑制倒車過程中的船首偏轉等都是側推 器在船舶操縱中的具體應用。 側推器效應取決于船舶運動狀態和側推力的大小、方向及作用點。其中影響最 大的是船舶運動狀態。經驗表明，側推器發揮作用的航速應控制在4 kn以下。 第二節 舵的作用將舵力可以分解為垂直于舵葉縱剖面的垂向分力

33、（舵的正壓力）和平行于舵葉縱剖 面的舵阻力。舵力的大小與舵速、舵面積和舵角有關，舵速越大、舵的濕面積越大 以及所做舵角越大時，舵產生的舵力也越大。 舵速，是指舵相對于水的速度，其構成為：船速排出流在舵處的軸向分速度舵處的伴流速度。舵壓力的大小與舵速的平方成正比。 航行中，船舶操舵后，舵葉上將產生正壓力，其支點是船舶的重心，所以正壓力產 生的轉船力矩為正壓力與力臂的乘積。 舵力臂為重心至舵正壓力作用線的垂直距離。 船舶舵效是指舵力作用（在船體）效果的簡稱。廣義的舵效指，航行中的船舶 操舵后，舵力使船首向做舵方向偏轉、船體向做舵相反方向橫移、船體先內傾后外 傾和船速下降。 通常所說的舵效為狹義的舵

34、效，指操一舵角后船舶在一定時間、一定水域內船 首轉過的角度大小。若船舶在操舵后，能在較短時間內、較小的水域內，轉過較大 的角度，則船舶的舵效較好，反之則認為舵效較差。 （1）舵角：舵角越大，舵力轉船力矩越大，引起的轉向幅度越大。在實際轉向操縱 中，增大舵角是提高船舶舵效的有效措施。但在小角度保向操縱時，并不是在任何 情況下都是使用大舵角時的效果好。 （2）舵速：在給定舵角下，舵速越大，舵效越好。舵速受船速、伴流和螺旋槳 排出流共同作用，在實際操船中，尤其是在受限水域內，降低船速、提高螺旋槳轉 速是提高船舶舵效的有效途徑。 （3）船舶的排水量：船舶的排水量越大，舵效變差。對于同一船舶而言，當吃

35、水增加時，舵效變差。滿載大船，舵效比較差，其表現為起轉遲鈍，停轉不易。因 此在港內操縱滿載大型船舶時要特別注意，一般宜早用舵、早回舵，而且所用的舵 角也比較大。 （4）船舶縱傾：在保持吃水不變的情況下，船舶首傾時舵的濕水面積變小，舵 力減小，舵效變差，尾傾時相反。 （5） 船舶橫傾： 船舶橫傾高速航進中， 粘性壓差阻力較大， 如向低舷一側轉向， 由于低舷側水阻力較大，舵效較差。如向高舷側轉向，則舵效較好。相反，但船速 比較低時，摩擦阻力起主要作用，向低舷側轉向時舵效較好，而向高舷側轉向時舵 效較差。總而言之，船舶橫傾對舵效的影響不大。 （6）舵機性能：船舶操舵所需的時間越短，舵效越好。從實際使

36、用情況來看， 液壓舵機的性能較好， 舵來得快，回得也快；蒸汽舵機來得慢，回得快，容易把定； 而電動舵機來得快，回得慢，不易把定。第三節 錨的運用1港內操縱用錨分為：拖錨制動、拖錨靠泊、拖錨掉頭、拖錨倒行和拋開錨 控制船首擺動等。 2 錨泊用錨分為： 單錨泊和雙錨泊， 雙錨泊又分為一字錨、 八字錨和平行錨 （一 點錨） 。 3應急用錨分為：緊急避讓用錨、防止擱淺觸礁用錨、擱淺后固定船舶用錨、 協助脫淺用錨和大風浪中漂滯用錨。 操縱用錨一般出鏈長度比較短，沒有錨鏈平臥在海底，因此操縱用錨的抓力僅 僅為錨本身的抓力。操縱用錨的抓力除決定于錨的重量和錨型外，還受許多因素的 影響，如海底底質、水深、出鏈

37、長度、拋錨方法以及海底地形等。 一般來說。操縱用錨的出鏈長度應控制在水深的 2.5 倍左右，拖錨制動時，錨 的抓力約為水中錨重的 1.6 倍，如水深為 10m，可采用出鏈一節入水或一節甲板。 如擬靠妥后將開錨絞起，靠泊在 10m 水深泊位時的出鏈長度不宜超過 2kn；而拋開 錨為離泊創造條件時，出鏈長度應不小于 4kn。 船舶錨泊時，錨泊力由錨本身的抓力和臥底鏈長抓力兩部分組成： PPaPcaWacWcL （21） 式中：Pa-錨抓力； Pc-錨鏈抓力； a-錨的抓力系數（霍爾錨在不同底質中，錨抓力系數可取3.05.0） ； Wa-錨重； c-錨鏈的抓力系數（根據底質不同，錨鏈抓力系數可取0.

38、751.5） ； Wc-每米錨鏈的重量； L-臥底鏈長。 單錨泊抓力除取決于錨的重量和錨型外，還受海底底質、水深、出鏈長度、錨 鏈重量、拋錨方法以及海底地形等的影響。 拖錨淌航距離的估算式為： 2 D? K S ? 0.0135 Pa （22） 式中：D-船舶質量 ； K-拋錨時船舶的余速 ； Pa-拖錨時錨的抓力 ； S-拖錨淌航距離 。通常情況下，萬噸左右的船舶，2kn余速拖單錨，3kn余速拖雙錨，拖錨淌航距 離在接近滿載時將大致接近于船長；2kn余速拖雙錨，1.5kn余速拖單錨，前者較后 者略短，兩者均接近0.5倍船長。 為保證單錨泊安全所需總的出鏈長度為S ?

39、 s ? l ? h0 ? (h0 ? 2 ? T0 T0 ? ?aWa )? wc ?cWc（23） 式中：S-錨泊所需出鏈長度 ； s-懸鏈長度 ； l-臥底鏈長 ； T0-船舶所受的水平外力 ； h0-錨鏈孔至海底的垂直距離 ； Wc單位鏈長在水中的重量（約為0.87倍空氣中的重量） 。 實踐中單錨泊出鏈長度常采用下列經驗公式： S3h90 風速20m/s（8級）時 S4h145 風速30m/s（11級）時 式中：S-出鏈長度 h-水深 。 （24） （25） 第四節 纜的運用1船舶配有多條系船纜，按照其控制船舶的作用進行分類，可將其分為首纜、首

40、倒 纜、尾纜、尾倒纜以及橫纜等，各系船纜名稱和作用如下： （1）首纜或頭纜：其作用是防止船舶向后移動和船首向外舷偏轉。 （2）首倒纜或前倒纜：其作用是防止船舶向前移動和船首向外偏轉。 （3）首橫纜或前橫纜：其作用是防止船首向外舷移動。 （4）尾纜：其作用是防止船舶向前移動和船尾向外舷偏轉。 （5）尾倒纜：其作用是防止船舶向后移動和船尾向外舷偏轉。 （6）尾橫纜或后橫纜：其作用是防止船尾向外舷移動。 船舶系浮筒時，纜繩根據其作用和系帶方法又可分為頭纜和回頭纜等。 2 一般采用先帶首部纜繩后帶尾部纜繩的靠泊帶纜順序， 而首部帶纜順序取決 于風、流的影響，通常的帶纜順序如下： （1）頂流靠泊帶纜順序

41、：在有流港口，船舶多采用頂流靠泊方式。為了防止船 舶靠岸過程中流的影響而后退，因而一般先帶頭纜，并迅速收緊挽牢。待船體靠岸 并就位之后，再帶前倒纜、前橫纜。尾部先帶尾倒纜，然后帶尾纜和橫纜。 （2）橫風較強帶纜順序：有較強吹開風或吹攏風影響時，一般先帶首橫纜，無 橫纜纜樁時可將頭纜和前倒纜同時帶上，并迅速收緊。這樣即可防止吹開風造成船 首被吹開而陷入困境，又可防止吹攏風造成船尾軋攏過快而觸碰碼頭。尾部先帶尾 橫纜，并盡快絞攏。（3）靜水港靠泊帶纜順序：靜水港靠泊時，應采用頂風靠泊方式，其帶纜順序 與頂流靠泊帶纜順序相同。當靜水港無風靠泊時，系泊的帶纜一般主要考慮如何及 時抑制船舶的前沖趨勢，因

42、此先帶首倒纜，并迅速收緊挽牢，待船體靠岸并就位之 后，再帶首纜、前橫纜。尾部先帶尾纜，然后帶尾倒纜和橫纜。 系浮筒先帶單頭纜，后帶回頭纜。船舶系浮過程中，回頭纜不受力。 單綁：單綁是指船舶離泊前解除操縱中不起作用的多余纜繩。小型船舶自力離 泊單綁時，保留纜繩數量取決于流向，一般船首保留一根外舷頭纜和一根前倒纜， 順流時保留一根尾纜，頂流時保留一根尾倒纜。中、大型船舶一般在拖船就位并發 揮作用后再進行單綁。 離浮筒時，先解單頭纜，后解回頭纜。 （1）系泊過程中，各纜受力應均勻，停泊中應嚴加防范，及時調整纜繩受力情 況。 （2）配備纜繩時，應盡量選擇材質相同和同尺寸的纜繩，以便獲得相同的纜繩 彈簧

43、常數，保證纜繩有相同的伸縮和基本相同的受力狀況。 （3）減小纜繩的磨損。系泊過程中各纜繩與碼頭、纜孔以及其他纜繩之間的摩 擦部位應加以包扎襯墊，以減小相互間的摩擦。 （4）纜繩挽樁要牢固。纜繩挽樁的道數要足夠且收緊挽牢，以防受力而滑出。 （5）操縱用纜時防止纜繩突然受力，避免纜繩的繃斷。應先短暫用微進/倒車 或借助其他外力借助船的慣性使纜繩受力后， 再快速用車避免纜繩突然受力的可能。 （6）系纜的角度和位置應適當。為了保證相同外力作用時纜繩受力相對較小， 首纜、首倒纜、尾倒纜或尾纜的俯角及它們與船舶首尾線的交角應盡可能的小，即 應選擇岸上遠離船舷導纜孔、且盡可能貼近船體的纜樁進行系纜；作為橫纜

44、則應使 其俯角盡可能小，而其與船舶首尾線應接近垂直，如此應選擇岸上遠離船體而保證 纜繩與船舶首尾線接近垂直的纜樁系纜。 （7） 風流及外力增強時， 應及時增加抵御外力方向的纜繩并保證各纜受力均勻。 第五節 拖輪的運用 目前港作拖輪的類型分為Z型、VSP型、CPP型和FPP型。其特點為： （1）Z型拖輪的螺旋槳可360平面旋轉無需舵的協助，故可以向平面任意方 向提供強有力的推力，其操縱性能非常好，幾乎可原地掉頭，可橫向推進，其耐波 性也較好，相同主機功率下其拖力是最大的； （2）VSP型拖輪的耐波性也較好，其操縱性能良好，幾乎也可原地掉頭，可橫 向推進， 其橫向推力可達直向的45%左右， 同樣無

45、需舵的協助， 但拖力比CPP型略低； （3）CPP型拖輪前進推力比Z型為低，但高于其他兩種類型，其后退拉力和操縱性能較差，耐波性最差； （4）FPP型拖輪的拖力很小，但高于VSP型，其后退拉力比Z型和VSP型要小， 操縱性能和耐波性也差，已逐步被淘汰。 （1）吊拖：由本船出纜系于拖輪拖鉤上，也可由拖輪出纜系于本船上。單拖輪吊 拖是一種只可進不能退的牽引方式。 （2） 頂推： 指通過拖船船體首部將拖船的作用力傳遞給被拖船的一種協助方式。 對于ZP和VSP拖船，多數采用單首纜系纜方式，并采用拖船拖纜，也有不系纜的情 況。對于傳統的單螺旋槳的FPP和CPP拖船，一般也采用單拖纜，個別有雙首纜的情 況

46、。頂推作用方式適用于力的作用點經常變化的情況，改變拖船首尾線與被拖船首 尾線之間的交角可改變推力的方向。 （3） 傍拖： 是指通過拖纜或拖船船體側部將拖船的作用力傳遞給被拖船的一種 協助方式。傍拖的帶纜方式對于普通FPP和CPP拖船，一般采用雙拖纜或三拖纜，帶 纜方式采用單首纜和單尾纜或雙首纜和單尾纜系纜方式-俗稱緊綁，船尾拖纜也稱 為穩定纜。對于操縱靈活的ZP和VSP拖船，也有僅系單首纜而傍靠于被拖船舷側， 必要時進行側向推進或直拖。傍拖作用方式適用于力的作用點和方向基本不變的情 況，改變拖船拖力的可改變作用力的大小。 （4）作舵船用：用作舵船的拖輪應采用ZP拖輪或VSP拖輪，均系于本船船尾

47、。 根據舵船系纜方式之不同，可以使之起到控制本船航向的作用之外，還可以起到推 進或制速的作用。 （5）組合拖曳：拖無動力船時，為同時解決推進、制速、保向、變向等問題， 將多艘拖輪按所需拖帶方式予以組合的拖帶方式。 單拖輪吊拖靜止中船舶的運動規律： 拖力作用點位于舷側船中位置， 當垂直拖帶時， 不產生轉船效果，只產生橫移效果；當拖力角90或90，即向前或向后拖 帶時，則船舶產生平移效果和轉船效果，拖力角越接近0或180，這種轉船效 果越差。拖力作用點位于船首的中線上，當拖力角90，即垂直拖帶時，轉船 效果最好，要想獲最大的轉船力矩，應使拖力的作用點盡可能遠離船舶的重心，并 使拖力角盡可能垂直于船

48、舶首尾線；當0，即向前直拖時，不產生轉船效應， 僅產生縱移效應， 這相當于為船舶提供動力的情況。 拖力作用點位于船尾的中線上， 當180，即向后直拖時，其效果與向前直拖的情況類似。當90，即垂直 拖帶時，其效果與拖帶船首的情況類似。 單拖輪頂推靜止中船舶的運動規律：當頂推作用點位于船中附近時，船舶只產 生橫移效果，而不產生轉船效果，且推力越大，橫移效果越好。當拖船力作用于船 中之前或船中之后時， 則船舶不僅產生橫移效果， 而且產生轉船效果， 且推力越大， 轉船效果越好；在推力一定的情況下，拖輪作用點離船中越遠，產生的轉船力矩越 大，故要想獲最大的轉船力矩，應使拖力的作用點盡可能遠離船中位置。

49、船舶靜止中在拖輪作用下一方面發生轉頭，另一方面將發生橫移，因此船舶的 轉心將不再在船中，此時轉心的位置將處于被助船舶無拖輪端的首尾線上。單拖輪吊拖運動中船舶的運動規律：拖輪作用點位于船中之前時，一方面船舶 向拖輪作用方向轉頭，另一方面船舶向拖輪作用方向橫移；而拖輪作用點位于船中 之后時， 一方面船舶向拖輪作用相反方向轉頭， 另一方面船舶向拖輪作用方向橫移。 采用吊拖方式協助前進中的船舶轉向，拖力的作用點在船尾比在船首效果好。 單拖輪頂推運動中船舶的運動規律：拖輪推力作用點在船中之前時，一方面船 舶向拖輪作用方向轉頭，另一方面船舶向拖輪作用相反方向橫移；而拖輪作用點在 船中之后時，一方面船舶向拖

50、輪作用相反方向轉頭，另一方面船舶向向拖輪作用方 向橫移。單拖輪在舷側頂推前進中的船舶時，拖輪推力作用點位于船尾比位于船首 的轉船效應大，且船速越高，兩者的差別越大。 總功率估算方法： DWT 1萬噸級船舶：DWT10%（hp）或 GT15%（hp） DWT7.4%（kW）或GT11%（kW） VLCC滿載時： DWT5%（hp） VLCC空載時： DWT7%（hp） （1）拖纜及其系帶：拖纜必須選擇質量好、強度大的纜繩，出纜的長度應足夠， 吊拖時應滿足吊拖時對拖纜長度的要求。拖纜系于纜樁上，應采用字形，且道數 應足夠，防止受力后滑出。 （2）采用吊拖方式時，應使拖纜有盡可能小的俯角，一般情況下

51、應小于15， 即拖纜長度應大于被拖船拖纜出口至水面高度的4倍； 即使被拖船拖纜出口至水面的 高度很低，拖纜也不應少于45m。實用上一般為拖輪長度的2倍左右。 （3）防止倒拖和橫拖：橫拖是在拖輪采用吊拖方式，且拖纜與拖輪首尾線夾角 大于45時，如果被助船有大的運動趨勢，由于拖纜對拖輪的拉力和拖輪本身車、 舵產生的力兩者的合力作用，當合力方向與拖輪的首尾面垂直或接近垂直時，容易 導致拖輪橫拖的現象，嚴重時會導致拖輪的傾覆（圖2-1a） 。 倒拖是在拖輪采用吊拖方式，由于被助船有明顯的運動趨勢，經由拖纜，拖動 拖輪倒行，使拖輪失去舵效，因而使拖輪在拖纜的拉力和倒行中所受的水動力的合 力的作用下， 很

52、快接近被助船的現象。 嚴重的倒拖可能導致拖輪與被助船的碰撞 （見 圖2-1b） 。 為避免發生橫拖和倒拖的現象，被助船與拖輪應行動協調，盡可能減小被助船 的前沖后縮現象，一旦發生倒拖或橫拖現象，若不能立即緩解拖纜受力時，立即解 掉拖纜是最有效的應急措施。（4）為了發揮拖輪的效率，根據經驗，拖輪協助被助船轉向時，被助船的運動 速度應控制在56kn以內。 第三章 外界因素對操船的影響 第一節 風對操船的影響 作用于受風面積中心的風壓力也稱為風壓合力，其表達式為： 1 Fa ? ? ? a ? Va2 ? Ca ? ( AT ? cos 2 ? ? AL ? sin 2 ? ) 2 （31） 式中：

53、Fa-風壓力（N） ； a-空氣密度（1.226 kg/m3） ； Va-相對風速（m/s） ； q-風壓強（N/m2） ； Ca-風壓力系數； AT-船舶水線以上正投影面積（m2） ； 2 AL-船體水線以上側投影面積（m ） ； -相對風舷角。 風壓力系數的大小，隨風舷角的變化而變化，一般風舷角為0或180時有最小值，而在風舷角為3040或140160時有極大值。 一般來講，船舶空載時受34級風影響相當于半載時受56級風的影響，也相 當于滿載時受78級的影響。 風壓力角是指風壓合力與船尾線之間的交角，風壓力角取決于相對風舷角、 受風面積以及船型等因素。風壓力的方向比相對風向的方向更接近船舶

54、正橫附近。 風壓力中心位置是指受風面積中心位于船舶首尾面的位置，船型一定時，風壓 力中心位置a/L隨風舷角的增大，逐漸向后移動，a/L大約在0.30.8之間。當 90，即正橫前來風時，風壓力中心位置在船中之前；當90，即正橫來風時， 風壓力中心位于船中附近；當90，即正橫后來風時，風壓力中心位置在船中之 后。 除橫風外，一般風壓力作用中心不在船中處，故風壓力還會對船舶產生力矩，該力 矩稱為風壓力矩。 船舶風力轉船力矩系數與風舷角有關，當風舷角為0、90或180時，風力 矩系數接近于零，而當風舷角為45或135附近時，風力矩系數達到最大值。 船舶對水運動時，會受到水的作用力，該力稱作水動力。船舶

55、所受的水動力可用下 式估算： FHCHLdv2/9.8 （32） 式中：FH-水動力（N） ； -水密度，為1024kg/m3； CH-水動力系數， v-船舶與水的相對速度（m/s） ； L-船舶水線長度 ； d-船舶吃水 。 水動力系數的大小， 隨漂角以及船體水下形狀和水深與吃水比等因素的變化而 變化，一般當漂角為0或180時有最小值，而在漂角為90時有極大值。 水動力作用中心距離船首的距離與船長之比a/L隨漂角的增大而增大。當 90，即船舶有向前運動趨勢時，水動力中心位置在船中之前；當90，即船舶 接近橫移時，水動力中心位于船中附近；當90，即船舶有向后運動趨勢時，水 動力中心

56、位置在船中之后。 水動力轉船力矩可以表示為： NHCNHL2dv2 （33） 式中：NH-水動力轉船力矩； -水密度，為1024kg/m3； CNH-水動力系數； v-船舶與水的相對速度（m/s） ； L-船舶水線長度 ； d-船舶吃水 。 水動力轉船力矩系數，隨漂角、水深吃水比、船體水線以下形狀等的變化而變 化，當漂角為0、90或180時，水動力矩系數接近于零；當漂角為45或135附近時，水動力矩系數達到最大值。 風作用下的船舶運動，實質上就是風壓力和水動力改變了船舶的平面運動狀態。也 就是說，船舶既有平移運動狀態的變化，也有轉動的變化。這種運動狀態的改變與 風向、風速、受風面積

57、、風壓力中心位置、風壓轉船力矩、水動力中心位置、水動 力轉船力矩以及船舶運動狀態等諸多因素有關。 正橫前來風，即090的某一方向時，則船首向下風偏轉；正橫后來風，即 90180的某一方向時，則船首向上風偏轉；船舶最終轉至接近正橫受風并 向下風方向漂移。 平吃水時， 船舶側面受風面積中心一般位于重心之后， 則船舶以風舷角90 的某一方向漂移； 尾傾或側面受風面積中心位于重心之前時， 船舶將以風舷角90 的某一方向漂移；一般商船多維持在風舷角100的位置。其漂移速度的大小取 決于船舶側面受風面積、船型以及風速等因素。 正橫前來風，即090的某一方向時，風壓力矩和水動力轉船力矩的方向相 反，合外力矩

58、方向取決于水動力中心和風壓力中心的相對位置。船速越高，水動力 中心越向前移，則船首向上風偏轉。反之，船速越低，水動力中心越向后移，則船 首向下風偏轉；船體水上側面積中心越靠近船首，如壓載狀態的大、中型散貨船， 風壓力中心前移，則船首向下風偏轉，反之，船體水上側面積中心越靠近船尾，如 VLCC滿載時，風壓力中心后移，則船首向上風偏轉。 正橫后來風，即90180的某一方向時，風壓力矩和水動力轉船力矩的 方向相同，合外力矩的方向為下風方向，則船首向上風偏轉。 正橫附近來風時，一般表現為船首迎風偏轉，且橫風越強、船速越快、船舶吃 水越大，首迎風的趨勢越明顯。 在一定風速和船舶一定退速的前提下，船舶后退中受風一般表現為“尾找風”，即尾 迎風。正橫前來風的“尾迎風”現象比正橫后來風明顯；對于右旋單螺旋槳船來講左 舷來風的“尾迎風”現象比右舷來風顯著， 有時右舷來風且風速小和船舶退速較慢時， 因倒車橫向力的影響，船尾不一定迎風。 靜止中受風漂移速度：v? ? a Ba CaY ? ? ? Va ? L ? d C HY（34） 式中：v-船舶橫向漂移速度（m/s） ； Va-相對風速（m/s） ，因Va遠大于v，則近似等于真風速。 式（34）中，a/0.0012，CaY/CHY1.2，則在開敞的深水中的漂移速度 可
