1、1 1.2 正投影特征正投影特征第第1 1章章 投影基本知識投影基本知識 1.1 投影投影概念概念2 在燈光或日光等光線的的照射下，形體在地面或墻面上會產生的影子。1.1.1 投影的形成投影的形成 這里的燈光或日光稱為投射中心，光線稱為投射線，地面或墻面稱為投影面，這種得到形體的投影方法，稱為投影法。s投射線投射中心形體（或幾何元素）投影圖H投影面圖圖1-1 投影的形成投影的形成1.1 1.1 投影概念投影概念3 圖圖1-3 中心投影中心投影 圖圖1-4 平行斜投影平行斜投影 圖圖1-5 平行正投影平行正投影 1.1.2 投影的分類投影的分類投影：通過表達對象的一系列投射線與投影面的交點的總和

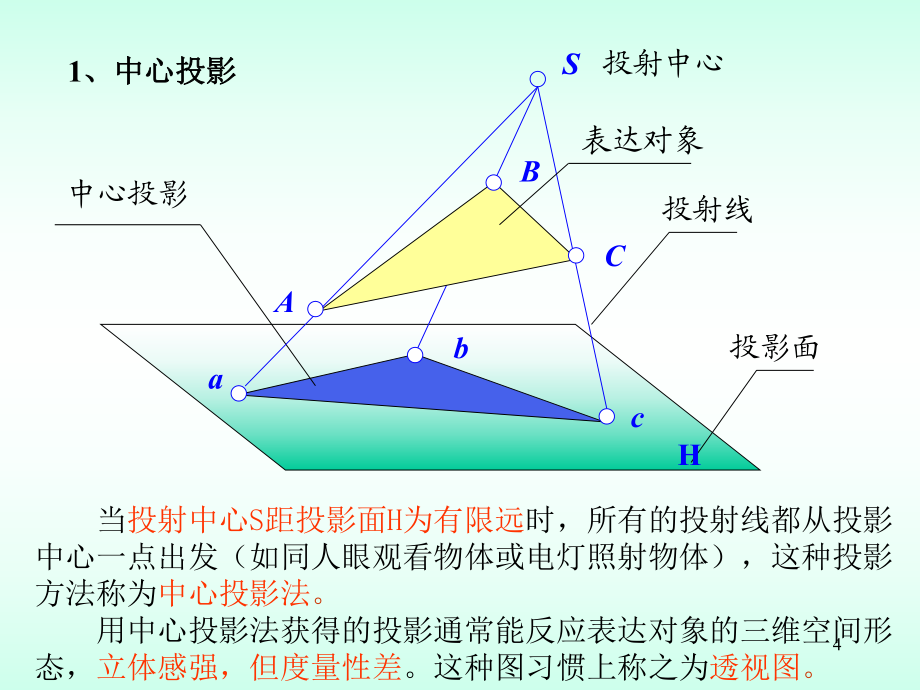

2、。投影三要素：投射線、投影面和形體（或幾何元素）。4投影面H中心投影S 投射中心cba投射線ACB表達對象 當投射中心S距投影面H為有限遠時，所有的投射線都從投影中心一點出發（如同人眼觀看物體或電燈照射物體），這種投影方法稱為中心投影法。 用中心投影法獲得的投影通常能反應表達對象的三維空間形態，立體感強，但度量性差。這種圖習慣上稱之為透視圖。1、中心投影、中心投影5 當投射中心S據投影面H為無窮遠時，所有的投射線變得互相平行（如同太陽光一樣），這種投影法稱為平行投影法。其中，根據投射線與投影面的相對位置的不同，又可分為平行斜投影法和平行正投影法兩種。投射線傾斜于投影面產生的平行投影叫做平行斜投

3、影。投射線垂直于投影面產生的平行投影叫做平行正投影。 2 2、平行投影法、平行投影法6H斜投影cba斜投影法斜投影法ACB投射線方向907H正投影cba正投影法正投影法ACB90投射線方向正投影的形狀大小與表達對象本身存在簡單明確的幾何關系，因此具有較好的度量性，但立體感差。81.1.31.1.3常用的投影方法和投影圖常用的投影方法和投影圖透視圖 （b）軸測圖 （c）正投影圖 （d）標高投影圖1、透視投影（透視圖） 透視投影是用中心投影法繪制的單面投影，一般稱為效果圖。立體感強，作圖方法復雜、度量性差，做為輔助工程圖樣。92、軸測投影（軸測圖）軸測投影為單面平行投影。立體感強，作圖方法復

4、雜、度量性差，做為輔助工程圖樣。3、正投影通常采用多面正投影，即首先在空間建立一個投影體，然后畫出形體在各個投影面的正投影。為平面圖樣，直觀性差，沒有立體感，作圖方法簡單，很好的反映形體的形狀和大小，度量性好。是工程圖的主要圖示方法。4、標高投影帶有高程數字的水平正投影。單面投影，用來表示地面形狀，畫地形圖。正投影是工程圖的主要圖示方法，學習投影理論時以學習正投影為主，以后不特別指明，所述投影均為正投影。101、類似性：若線段和平面圖形傾斜于投影面，其投影短于實長或小于實形，但與空間圖形類似。AaABabBADCbadc1.2 1.2 正投影特征正投影特征1.2.11.2.1點、直線、平面的正

5、投影特征點、直線、平面的正投影特征112、全等性：若線段和平面圖形平行于投影面, 其投影反映實長或?qū)嵭巍123、積聚性：若線段和平面圖形垂直于投影面，其投影積聚為一點或一直線段。134、重合性：兩個或兩個以上的點、線、面具有同一投影時，稱為重合。Aa(b,c)CBPQp(q)a(b)d(c)ACBD14u 問題的提出 水平投影圖CBAa,b,cH形體的一面投影不能唯一確定其空間形狀15 1、三面正投影的形成三投影面體系由三個互相垂直的投影面組成。HVXO （1 1）投影面）投影面 正立投影面正立投影面-V (-V (正面）正面） 水平投影面水平投影面-H (-H (水平面）水平面） 側

6、側立投影立投影面面-W (-W (側側面）面） （2 2）投影軸）投影軸 OXOX軸軸 - V- V H H OY OY軸軸 - H- H W W OZ OZ軸軸 - - V V W W （3 3）原點）原點 O -O -原點原點ZYW1.2.2 1.2.2 三面正投影三面正投影16u 三面投影圖（三視圖）：三面投影圖（三視圖）： 正立面投影圖（正面圖）正立面投影圖（正面圖）主視圖主視圖 水平面投影圖（平面圖）水平面投影圖（平面圖）俯視圖俯視圖 側立面投影圖（側面圖）側立面投影圖（側面圖）左視圖左視圖形體在三投影面體系中的投影 將形體放置在三投影面體系中，按正投影法向各投影面投影，則形成了形體的三面投影圖。 172、三面投影圖的展開 規定正面V不動，將水平面H繞OX軸向下旋轉90，側面W繞OZ軸向右旋轉90，就得到如下圖所示的在同一平面上的三個視圖。183、 三面投影圖的投影規律（1）三面投影圖的基本規律(三等關系)正面圖與平面圖長對正長對正； 正面圖與側面圖高平齊高平齊；平面圖與側面圖寬相等寬相等。19 正面圖反映形體的上、下和左、右，不反映前、后； 平面圖反映形體的前、后和左、右，不反映上、下； 側面圖反映形體的上、下和前、后，不反映左、右。 （2）三面正投影中方位
