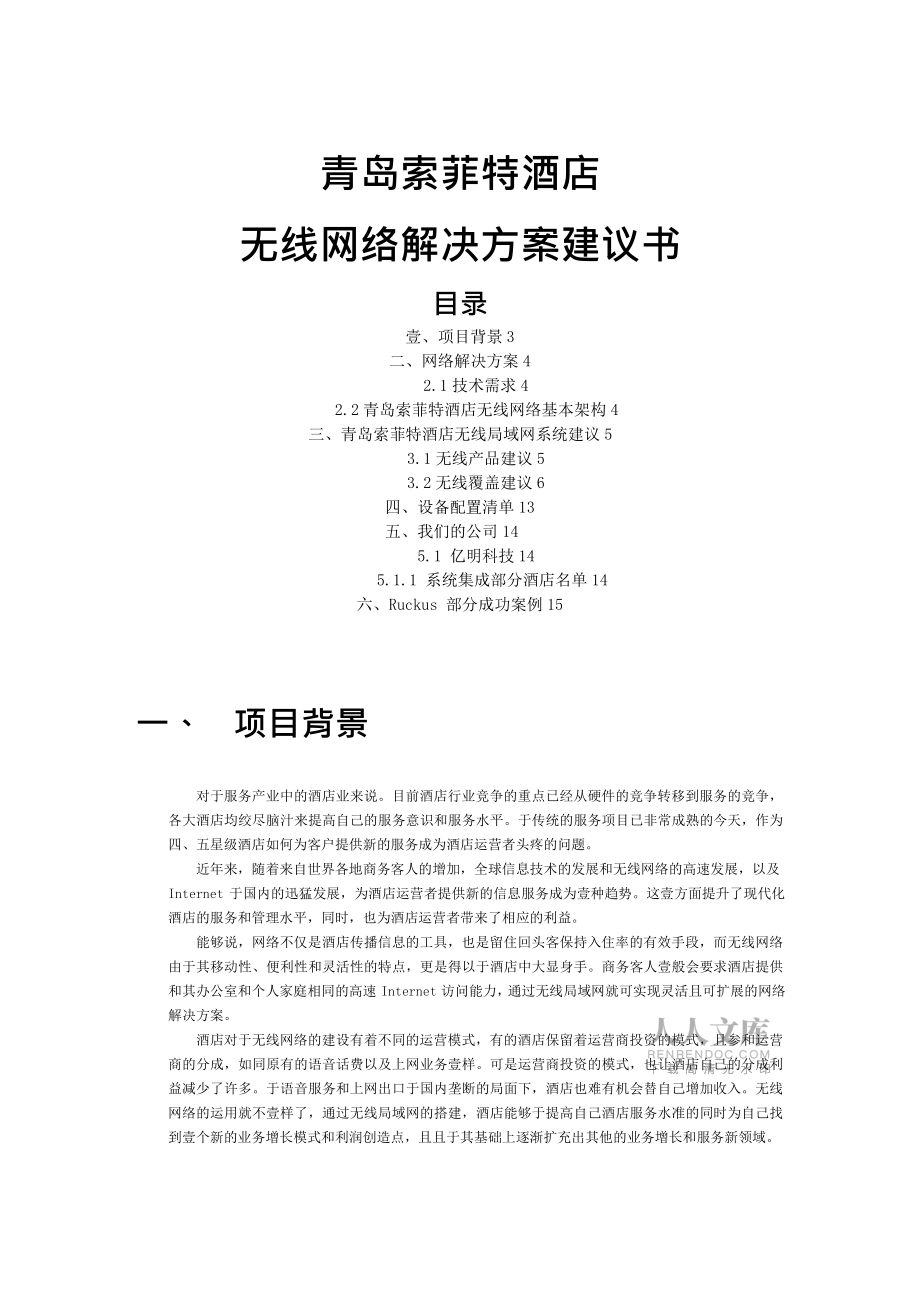

1、青島索菲特大酒店無線網絡解決方案青島索菲特酒店無線網絡解決方案建議書目錄壹、項目背景 3二、網絡解決方案 42.1 技術需求 42.2 青島索菲特酒店無線網絡基本架構 4三、青島索菲特酒店無線局域網系統建議 53.1 無線產品建議 53.2 無線覆蓋建議 6四、設備配置清單 13五、我們的公司 145.1 億明科技 145.1.1 系統集成部分酒店名單 14六、Ruckus 部分成功案例 15一、項目背景對于服務產業中的酒店業來說。目前酒店行業競爭的重點已經從硬件的競爭轉移到服務的競爭，各大酒店均絞盡腦汁來提高自己的服務意識和服務水平。于傳統的服務項目已非常成熟的今天，作為四、五星級酒店如何為

2、客戶提供新的服務成為酒店運營者頭疼的問題。近年來，隨著來自世界各地商務客人的增加，全球信息技術的發展和無線網絡的高速發展，以及 Internet 于國內的迅猛發展，為酒店運營者提供新的信息服務成為壹種趨勢。這壹方面提升了現代化酒店的服務和管理水平，同時，也為酒店運營者帶來了相應的利益。能夠說，網絡不僅是酒店傳播信息的工具，也是留住回頭客保持入住率的有效手段，而無線網絡由于其移動性、便利性和靈活性的特點，更是得以于酒店中大顯身手。商務客人壹般會要求酒店提供和其辦公室和個人家庭相同的高速 Internet 訪問能力，通過無線局域網就可實現靈活且可擴展的網絡解決方案。酒店對于無線網絡的建設有著不同的

3、運營模式，有的酒店保留著運營商投資的模式，且參和運營商的分成，如同原有的語音話費以及上網業務壹樣。可是運營商投資的模式，也讓酒店自己的分成利益減少了許多。于語音服務和上網出口于國內壟斷的局面下，酒店也難有機會替自己增加收入。無線網絡的運用就不壹樣了，通過無線局域網的搭建，酒店能夠于提高自己酒店服務水準的同時為自己找到壹個新的業務增長模式和利潤創造點，且且于其基礎上逐漸擴充出其他的業務增長和服務新領域。二、網絡解決方案2.1 技術需求根據青島索菲特酒店無線局域網系統建設要求，無線局域網系統建設原則如下：1、充分利用現有網絡結構和資源，不單獨組網，AP 就近接入有線網絡（最近的交換機），且且不改變

4、原有網絡結構以及交換機配置。2、采用集中控管的組網方式，集中控制管理所有的 AP。3、AP 的供電能夠不單獨拉線，采用 POE 供電的方式。4、采用先進的 WLAN 網管系統管理局域網。5、充分考慮 WLAN 的安全性，采用先進的 WLAN 安全技術保障。6、無線局域網系統要支持故障熱備冗余能力。7、無線局域網系統要能方便和靈活地調整和擴充。2.2 青島索菲特酒店無線網絡基本架構于本設計方案中，我們涉及到整個青島索菲特酒店的無線網絡系統。于酒店網絡中，根據結構化布線圖以及圖中的點位設計，整個客房網絡均采用星形結構的網絡拓樸。整個無線網絡將基于客房網絡的架構上建設。所有的無線 AP 將通過 PO

5、E 交換機供電的方式支持；因此，通過每個樓面無線 POE 交換機均將用過千兆電纜連接至客房網絡中的接入交換機。或者每個樓面的無線 POE 交換機通過千兆光纖直接連接至和核心交換機上，以優化無線網絡的帶寬且為將來無線網絡帶寬升級作為鋪墊。所有無線 AP 均將通過 POE 端口供電模式提供整個無線網絡的平臺。三、青島索菲特酒店無線局域網系統建議3.1 無線產品建議我們建議酒店無線網絡采用 PoE 交換機供電方式來配合無線 AP 部署，HPProCurve2520-Pwr 系列交換機來實現。HPProCurve2520-Pwr 系列交換機，非常適用于打算部署具有 PoweroverEthernet(

6、PoE)連接能力的音頻、視頻和/或無線解決方案的中小型企業。可通過 SNMP、命令行界面(CLI)和圖形用戶界面(GUI)進行全面管理，且提供豐富的第 2 層功能。此外，這些產品仍因其外形小巧、靜音運行及高能效特性，而具備出色的靈活部署能力。我們建議采用 RuckusZoneDirector3000 作為整個酒店無線網絡管理器。RuckusZoneDirector3000 是首個企業級智能無線局域網系統，它于壹個很低的總體擁有成本上，提供了壹個安全、可靠，同時又易于擴展的無線局域網解決方案。RuckusZoneDirector3000 的設計理念力求簡潔而易用，通過壹個中央點，其最多能夠管理

7、500 臺 ZoneFlex802.11b/g 和 802.11n，以及室內室外的智能無線 AP。根據酒店目前的需求，我們建議采用單頻的RUCKUSZoneFlex2942系列多服務移動接入點，數量約為100多個；實現整個無線網絡的覆蓋。RuckusZoneFlex2942是業界第壹個可集中管理的智能多媒體802.11g無線AP，具有低端普通AP或高端WLAN系統無法比擬的企業級特性和功能。結合RuckusZoneDirector無線局域網(WLAN)集中控制器(centralWLANcontroller)，RuckusZoneFlexAP能夠無需IT部門支持，即插即用；是酒店、機場和中小企業

8、理想的無線接入手段。RuckusZoneFlex2942同樣是提供商用無線熱點服務如WiFi語音、IP視頻或安全企業接入等業務的無線熱點運營商的理想選擇。RUCKUSZoneFlex2942多服務移動接入點，可隨時隨地提供可擴展的、流暢的無線訪問，以實現網絡邊緣的智能功能。這些接入點具備多種功能，可分配多種網絡服務、加強網絡安全性，且提供高性能客戶端訪問體驗（不同于“瘦”接入點或“l(fā)ite”接入點）。3.2 無線覆蓋建議根據無線網絡需求及實地的測試堪察，且結合以往的工程經驗，對各個樓層無線網絡覆蓋做出以下規劃：F 樓地下 1 層無線覆蓋示意圖F 樓 1 層無線覆蓋示意圖 F 樓 2-4 層無線

9、覆蓋示意圖 F 樓 5 層無線覆蓋示意圖J 樓地下 1 層無線覆蓋示意圖 J 樓 1-4 層無線覆蓋示意圖 J 樓 5 層無線覆蓋示意圖L 樓地下 1 層無線覆蓋示意圖L 樓 1 層無線覆蓋示意圖L 樓 2 層無線覆蓋示意圖 L 樓 3-4 層無線覆蓋示意圖 L 樓 5 層無線覆蓋示意圖L 樓 6 層無線覆蓋示意圖上圖是青島索菲特酒店各樓層的平面圖，格局基本相同，從過往經驗，每層可按圖中所示數量之上部署 AP 即可覆蓋整間酒店，且保證每個角度的信號強度均于 25-30dbm 之上，達到上網和語音通訊的要求。每個 AP 會自動分配不同的頻率，不會互相干擾。整個酒店客房部分總共設計用 103 個 AP 去覆蓋，用壹個控制器去實現所有的管理、配置、維護和監控功能。四、 設備配置清單序號設備名稱P/N規格、型號數量備注（壹）無線網絡控制器（103 個 AP）1無線控制器957-3128-CN01ZoneDirector3000 系列無線控制器，目前管理容量為 128個企業級 AP，雙千兆端口1（二）POE 接入交換機1二層網管交換機主機，24 口百兆 PoE 電口，2 個千兆電口，2 個雙功J9137AProCurve2520-8-PoESwitch19能定制端口（三）無線 AP1無線 AP957-2942-CN01符合 802.11b/g 標準 54M 無線協議接收器，具
