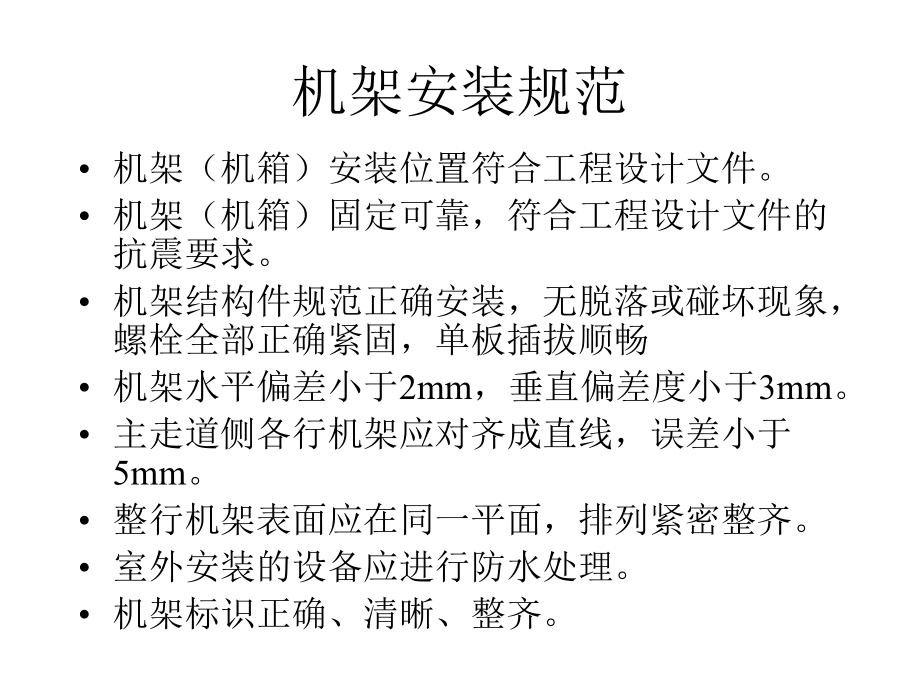

1、傳輸維護硬件規范中國電子科技集團第二十二研究所徐報機架安裝規范 機架（機箱）安裝位置符合工程設計文件。 機架（機箱）固定可靠，符合工程設計文件的抗震要求。 機架結構件規范正確安裝，無脫落或碰壞現象，螺栓全部正確緊固，單板插拔順暢 機架水平偏差小于2mm，垂直偏差度小于3mm。 主走道側各行機架應對齊成直線，誤差小于5mm。 整行機架表面應在同一平面，排列緊密整齊。 室外安裝的設備應進行防水處理。 機架標識正確、清晰、整齊。 信號電纜布放標準 信號電纜走線路由符合工程設計文件，便于維護擴容。 信號電纜不應有破損、斷裂。 信號電纜插頭干凈無損壞，插接正確可靠，芯線卡接牢固。 電纜綁扎正確，間距均勻

2、，松緊適度，槽道內電纜允許不綁扎。 信號電纜布放應橫平豎直，理順、不交叉，轉彎處留適當余量。 信號電纜兩端標識正確、清晰，整齊。 信號電纜不能布放于散熱網孔上，影響機柜散熱及電纜壽命。 尾纖布放注意事項 布放尾纖時拐彎處不應過緊或相互纏繞，成對尾纖要理順綁扎，且綁扎力度適宜。 尾纖在線扣環中可自由抽動，不能成直角拐彎。 布放后不應有其它電纜或物品壓在尾纖上面。 法蘭盤必須固定。 套管應綁扎固定，尾纖保護套管應進入機柜內部，并進行必要的防割處理。機柜內的過長尾纖應整齊盤繞于盤纖盒內或繞成直徑大于8cm的圈后固定。 尾纖連接點應干凈，無灰塵。電源、接地 電源線、地線走線路由符合工程設計文件，便于維

3、護擴容。 電源線、地線應采用整段銅芯材料，中間不能有接頭，外皮無損傷。 電源線、地線連接正確可靠，接觸良好。 電源線、地線線徑符合工程設計文件，滿足設備配電要求。 電源線、地線與信號線分開布放。 電源線、地線走線應平直，綁扎整齊，轉彎處留合適余量。 電源線、地線、配電開關等標識正確、清晰、整齊。 注意事項1 電源線、地線一定要采用整段銅芯材料，中間不能有接頭。 地線、電源線連接至一次電源或列頭柜時，余長要剪除，不能盤繞。 電源線、地線與信號電纜分開布放。機柜外電源線、地線與信號電纜分開布放間距大于3CM。 電源線、地線顏色：48V電源線采用藍色電纜；GND（BGND）地線采用黑（紅）色電纜；P

4、GND保護地線采用黃綠色或黃色電纜。 電源線、地線走線應平直，綁扎整齊。 電源線接頭用線耳連接，不得硬接注意事項2 電源線、地線走線轉彎處應圓滑。 電源線及地線現場壓接線鼻時，應焊接或壓接牢固電源線及地線現場壓接線鼻時，應焊接或壓接牢固 。 電源線及地線線鼻柄和裸線需用套管或絕緣膠布包裹，線鼻、端子處無銅線裸露，平墊、彈墊安裝正確。 配線設備配線設備DDF、ODF架體應可靠接地，架間可靠互連。架體應可靠接地，架間可靠互連。 DDF保護地線和互連線線徑6mm2。 設備上FAN、ALARM、電源開關等開關應處于工作狀態且電動作正常，風扇轉動正常，機柜配電盒上的聲光告警系統等告警正常。 機柜內子架應

5、正確接地，連接可靠。 機柜門地線連接正確可靠。 電源線、地線標簽填寫正確，粘貼位置整齊、朝向一致，建議標簽粘貼在距插頭2cm處，列頭柜配電開關標示明確。下一步工作 傳輸拆環工作已經完成，接下來的主要工作就是，電路資料的統計和完善，標簽的進一步規范與整改； 鄉里基站的DDF架標簽的規范：第一行為2M序號（2M1-2M8)，第二行為本端位置到對端位置(胡橋新局)，第三行為電路編號和用途(30N001 BTS或30N002 計費)。第四行：其他，如微波則標明：微波某站 尾纖標簽統一規范：兩端均為收1站，發1站，正反兩面；跳纖標簽：一端為收1站，背面為1站3站跳纖，另一端為發3站，背面為3站1站跳纖

6、標簽?zāi)０褰y(tǒng)一下發下去，各縣標簽統一規范155/622H設備尾纖的插拔光接口板激光器發送的激光為不可見的紅外光，激光在照射人眼時可能會對眼睛造成永久性傷害！ 對于光接口板上未使用的光接口和尾纖上未使用的光接頭一定要用光帽蓋住；對于光接口板上正在使用的光接口，當需要拔下其上的尾纖時，一定要用光帽蓋住光接口和與其連接的尾纖接頭。主要起到防塵的作用，避免沾染灰塵使光接口或者尾纖接頭的損耗增加。當SC/PC尾纖需要拔出時，應該使用專用工具尾纖起拔器。插入尾纖時，將SC/PC尾纖上的連接器對準單板上的光接口，看準導槽，插入尾纖，如果聽到一聲脆響說明尾纖已經插好。FC/PC尾纖需要拔出時，首先逆時針旋轉尾纖

7、上的鎖定螺絲套，當螺絲已松動時，稍微用力向外拔出尾纖。插入尾纖時，小心地將尾纖頭部對準導孔，把它插到底，再順時針旋轉螺絲套，將尾纖固定。 防靜電 1. 防靜電注意事項 在設備維護前必須按照本節要求做好防靜電措施，避免對設備造成損壞。 在人體移動、衣服摩擦、鞋與地板的摩擦或手拿普通塑料制品等情況下，人體會產生靜電電磁場，并較長時間地在人體上保存。在接觸設備，手拿插板、單板、IC芯片等之前，為防止人體靜電損壞敏感元器件，必須佩戴防靜電手腕，并將防靜電手腕的另一端良好接地， 使用萬用表測試中繼電纜 在施工和維護工作中，為了判斷判斷電纜是否有虛焊、漏焊、短路，以及中繼電纜在DDF架處的連接位置是否正確，需要對同軸中繼電纜進行測試。這就是我們通常所說的對線。 對線的操作如下： 將同軸電纜一端的信號芯線和屏蔽層短接（可以用短導線或鑷子連接），在同軸電纜另一端用萬用表測試信號芯線和屏蔽層之間的電阻，電阻應該為0，然后取
