1、課題四 辛普森式自動變速器檢修分課題一 辛普森式自動變速器工作原理一、課前準備1、設備：可拆裝豐田A341E自動變速器2臺、多媒體電視機2、工具：萬用表、常用工具二、教學組織 1、學生考勤，學生著裝、拖鞋檢查 2、分組三、安全教育1、實訓期間，學生必須嚴格執行車間安全操作規程。2、拆裝自動變速器時需注意防止夾手。3、注意A341E變速器輸出軸在安裝時候容易脫落4、不允許在課室內追打、嘻鬧，上課須保持安靜5、愛護本實習場地的財物、工具、教具、設備，文明使用。6、嚴禁煙火四、教學方法一體化教學，配合多媒體液晶電視五、復習提問1、大眾01M自動變速器起動繼電器工作條件？2、換擋電磁閥工作原理、檢修方

2、法（重點）六、課題導入1、請同學們思考：（1）目前的自動變速器應用的比較多的還有哪一種？（2）辛普森式自動變速器組成、工作原理2、看圖理解辛普森自動變速器組成、變速原理。六、教學重點與難點教學重點：辛普森自動變速器工作原理、檔位分析教學難點：辛普森自動變速器工作原理、檔位分析教學目標：1.能說出辛普森式自動變速器的行星齒輪機構及變速原理；2.會分析4擋辛普森式自動變速器擋位；七、課題內容(一）辛普森自動變速器組成及行星齒輪機構變速原理1、多媒體播放動畫、圖片（1）說明自動變速器組成（2）設問：辛普森自動變速器如何變速？老師解說 3、帶領同學們分解變速器用實物說明行星齒輪變速原理 (二)豐田A3

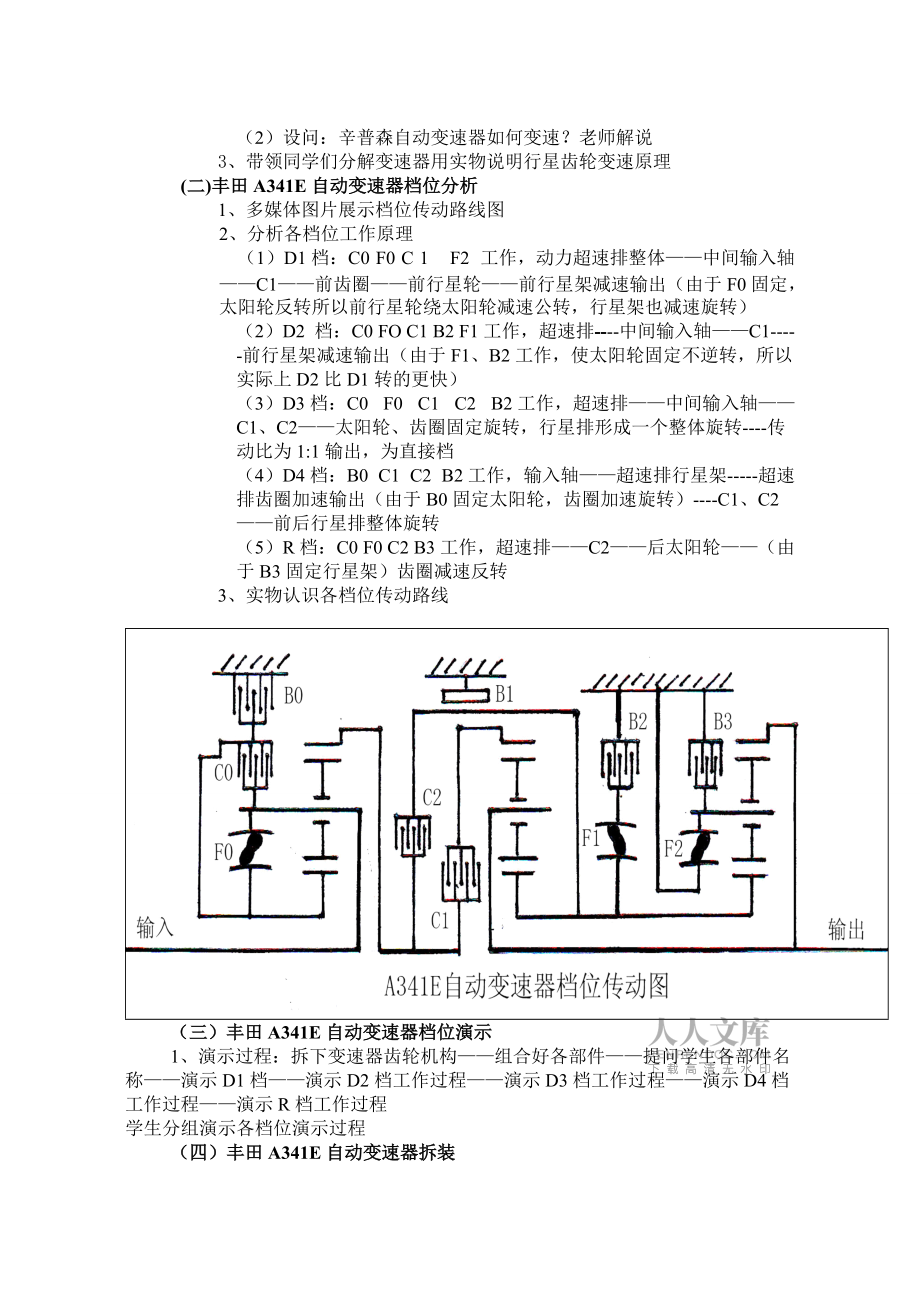

3、41E自動變速器檔位分析1、多媒體圖片展示檔位傳動路線圖2、分析各檔位工作原理 （1）D1檔：C0 F0 C 1 F2 工作，動力超速排整體中間輸入軸C1前齒圈前行星輪前行星架減速輸出（由于F0固定，太陽輪反轉所以前行星輪繞太陽輪減速公轉，行星架也減速旋轉）（2）D2 檔：C0 FO C1 B2 F1工作，超速排-中間輸入軸C1-前行星架減速輸出（由于F1、B2工作，使太陽輪固定不逆轉，所以實際上D2比D1轉的更快）（3）D3檔：C0 F0 C1 C2 B2工作，超速排中間輸入軸C1、C2太陽輪、齒圈固定旋轉，行星排形成一個整體旋轉-傳動比為1:1輸出，為直接檔（4）D4檔：B0 C1 C2

4、B2工作，輸入軸超速排行星架-超速排齒圈加速輸出（由于B0固定太陽輪，齒圈加速旋轉）-C1、C2前后行星排整體旋轉（5）R檔：C0 F0 C2 B3工作，超速排C2后太陽輪（由于B3固定行星架）齒圈減速反轉3、實物認識各檔位傳動路線（三）豐田A341E自動變速器檔位演示1、演示過程：拆下變速器齒輪機構組合好各部件提問學生各部件名稱演示D1檔演示D2檔工作過程演示D3檔工作過程演示D4檔工作過程演示R檔工作過程學生分組演示各檔位演示過程（四）豐田A341E自動變速器拆裝1、拆裝順序：拆下變速器后端蓋拆下油底殼拆下換擋電磁閥板拆下變速器油泵拆下超速排和制動器總成拆下中間輸入軸拆下單向離合限位卡環拆

5、下辛普森前后行星排總成2、拆裝注意事項： （1）拆下的部件要求用柴油清洗干凈后放在干凈的不起毛的布面或者塑料板上面 （2）零部件要求排列整齊、有序 （3）安裝時要按照順序 （4）安裝時候注意是否裝配到位，正常應該有清脆的裝配緊湊聲音 （5）注意制動器鋼片的安裝順序 （6）注意單向離合器安裝方向八、示范操作1、演示豐田A341E自動變速器拆裝順序及說明傳動路線2、說明豐田A341E自動變速器拆裝要點 3、由于學生人數多，應分組演示4、部分學生看不清、或理解能力較差的學生對他們進行重復演示5、邊演示邊講解，并隨時引導學生觀察示范操作過程 九、巡回指導1、分組實習操作：（1）拆卸豐田A341E自動變

6、速器（2）說明內部各部件傳動路線（3）按順序裝好豐田A341E自動變速器（4）拆裝過程要注意拆裝要點2、巡查學生工具儀器使用是否規范3、巡查學生檢修方法、操作方法是否正確，在巡回指導中給予糾正，避免安全事故的發生4、對個別理解能力較差學生進行個別指導十、集中指導1、豐田A341E自動變速器安裝順序2、豐田A341E自動變速器內部傳動路線3、各小組操作失誤地方十一、任務評價（一）成果展示 1、各小組派代表總結完成任務的過程中，學會了哪些技能， 2、代表或組員回答以下應掌握知識（1）豐田A341E自動變速器內部組成部件（2) 辛普森式自動變速器依靠什么關鍵部件實現變速？十二、分組考核1、各小組組長考核組員，并記錄分數2、老師抽查各組員3、考核內容：（1）豐田A341E自動變速器拆裝（50分）（2）豐田A341E自動變速器內部傳動路線（50分）十三、作業布置1、畫出豐田A341E
