1、廈門第二西通道（海滄隧道）工程A1標段邊坡防護施工補充技術交底書交 底： 年 月 日復 核： 年 月 日總 工： 年 月 日中鐵隧道集團有限公司廈門第二西通道（海滄隧道）工程A1標段項目經理部二一六年十月十七日技術交底書技術交底書表格編號 2016項目名稱廈門第二西通道海滄隧道A1標段第 頁共 頁交底編號工程名稱海滄隧道A1標段明挖段邊坡防護施工設計文件圖號施工部位BZK12+060BZK12+345、BYK12+056BYK12+335交底日期一、交底范圍結合施工進度，對明挖段一級邊坡錨桿施工進行補充技術交底；本交底適用于海滄隧道A1標明挖段（左線BZK12+060BZK12+345，285

2、m；右線BYK12+056BYK12+335，279m），一級邊坡防護施工。二、質量要求及標準 基本要求1) 錨桿，鋼筋的強度、數量，質量和規格必須符合設計和有關規范的要求。2) 22砂漿錨桿長4m，錨桿拔力（KN）規定拔力平均值設計值，最小拔力0.9設計值。3) 混凝土及砂漿所用的水泥、砂、石、水和外摻劑必須符合有關規范的要求，按規定的配合比施工。4) 邊坡坡度、坡面應符合設計要求。5) 鋼筋應清除污銹，鋼筋網與錨桿或其它錨固裝置連接牢固，噴射時鋼筋不得晃動。6) 錨桿插入錨孔深度不得小于設計長度的95%，孔內砂漿應密實、飽滿。7) 鋼筋或錨桿不得外露，混凝土不得開裂脫落。外觀鑒定：混凝土表

3、面密實，不得有突變；與原表面結合緊密，不應起鼓。3、 設計參數明挖段邊坡防護：開挖坡度及要求參見原交底，一級坡支護采用4m長22錨桿120cm梅花型布置，8鋼筋網20*20cm,鉆孔直徑42mm，15cm厚噴射混凝土；水泥砂漿強度為M20，錨桿拉拔力不小于70KN。 四、施工工藝流程施工工序測量放線 刷坡 坡面清理 鉆孔 灌漿 錨桿安裝 鋼筋綁扎 噴射混凝土 邊坡養護五、施工工藝隧道明挖段邊坡自上而下分層進行，每層高度23m，隨開挖隨支護。坡面噴混凝土防護層與原坡面銜接，防止坡面風化，引起水土流失、導致邊仰坡防護受到損壞。施工時在沿邊、仰坡坡頂每10米設一位移觀測樁，每12天觀測一次，對邊坡位

4、移情況進行監測，一旦發現位移有異常，即采取加固措施。（1）22砂漿錨桿施工砂漿錨桿鉆孔采用風鉆鉆孔，鉆孔直徑42mm，錨桿長4m，垂直于坡面設置，間距1.2×1.2m梅花型布置。砂漿拌和均勻，隨伴隨用。砂漿采用注漿方式，將注漿管插至距孔底50100mm，隨砂漿的注入慢慢勻速拔出，后將桿體插入。若孔口無砂漿溢出，及時補注，錨桿安裝后不得隨意敲擊。（2）鋼筋掛網施工鋼筋使用前清除污銹調直，鋼筋網采用8盤條加工成2m*3m網片，網格20cm*20cm，鋼筋網搭接一至二個網格，與坡面錨桿及小導管進行連接固定，使鋼筋網片平整。（3）噴射混凝土施工噴射混凝土采用C25砼厚度15cm，噴射前清除坡

5、面的浮石和巖碴，采用混凝土濕噴機進行，噴射時分層分段施工，采用埋樁控制噴射厚度。混凝土小型拌和站進行拌制，嚴格按設計配合比施工。六、技術保證措施 （1）刷坡比例嚴格按照施工要求，機械刷坡后如有不平整再進行人工刷坡。（2）鉆孔及錨桿安裝時嚴格控制鉆孔角度及錨桿長度。（3）鋼筋網片搭接要求20cm，且搭接處要求焊接。（4）噴射混凝土比例嚴格按照設計要求，作業面需有霧炮車噴水清除粉塵，保持施工方便。七、注意事項1、安全事項（1）所有施工人員必須正確佩戴安全帽。（2）高空作業人員要佩戴安全設施。（3）施工中嚴格按照機械操作規程進行作業，禁止違規操作。（4）注意用電安全。（5）施工時加強對邊仰

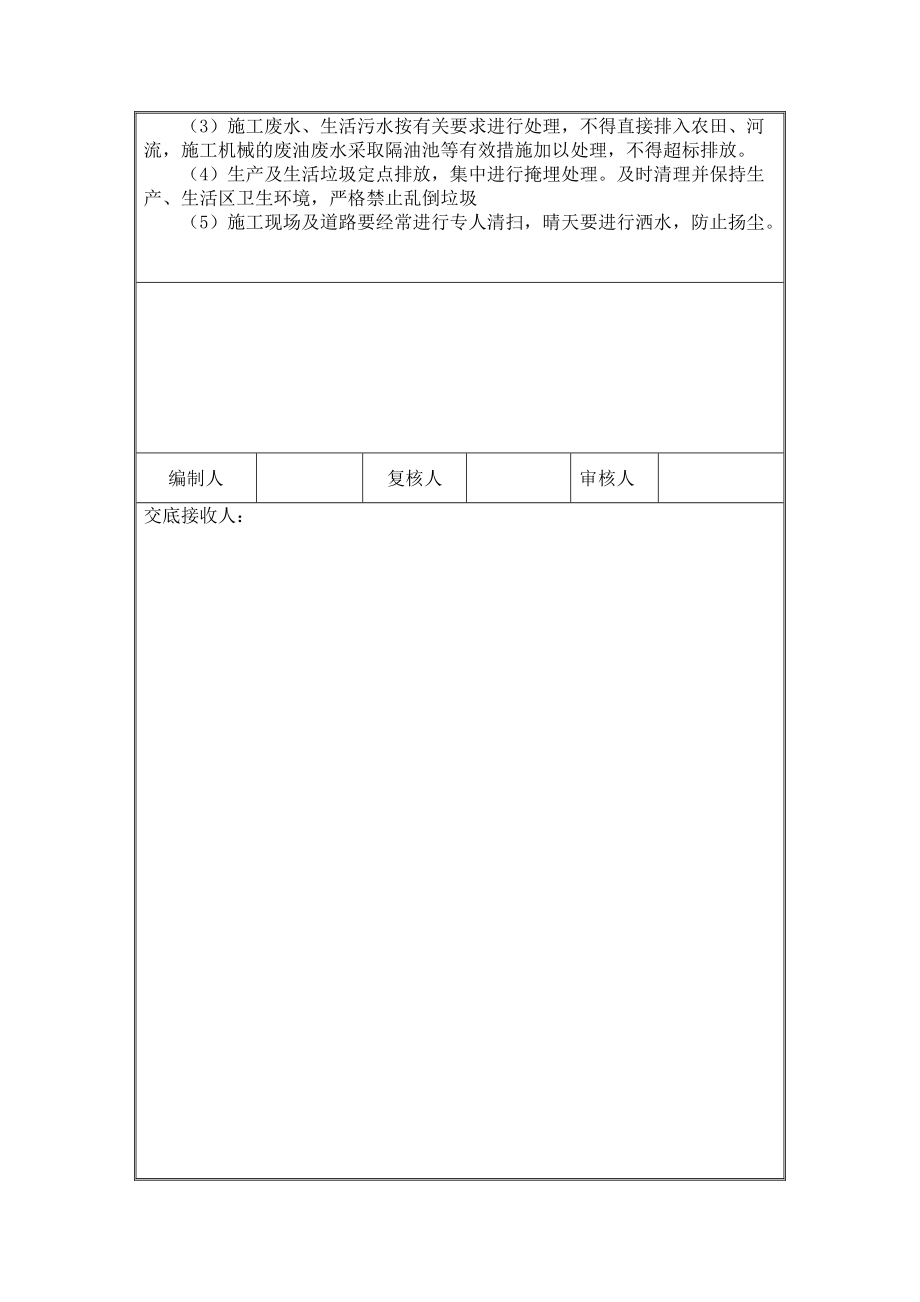

6、坡土體穩定進行觀察，有異常情況立即撤至安全地點，并立即通知值班調度和工程部。（6）要求必須對邊仰坡刷坡線5m以外采用警戒線進行圍攔，同時設置警示標志，并派專職安全員進行24小時值班，嚴禁人員靠近。（8）嚴禁施工人員酒后作業。（9）注漿安全要求1）注漿作業時，注漿機械必須嚴格按操作規程進行注漿，操作人員必須戴防護面具，防止?jié){液飛濺傷人，特別是對眼睛等宜損傷部位必須重點防護。2）注漿作業時，謹防注漿管脫扣、漲爆等傷人。2、環境保護及職業健康注意事項（1）在施工過程中各施工作業人員應戴防塵口罩、手套等勞動保護用品。（2）施工中棄渣要盡量集中堆放，減少棄渣數量，不得隨意占用農田。（3）施工廢水、生活污水按有關要求進行處理，不得直接排入農田、河流，施工機械的廢油廢水采取隔油池等有效措施加以處理，不得超標排放。（4）生產及生活垃圾定點排放，集中進行掩埋處理。及時清理并保持生產、生活區衛生環境，嚴格禁止亂倒垃圾（5）施工現場及道路要經常進行專人清掃，晴天要進行灑水，防止揚塵。編制人復
