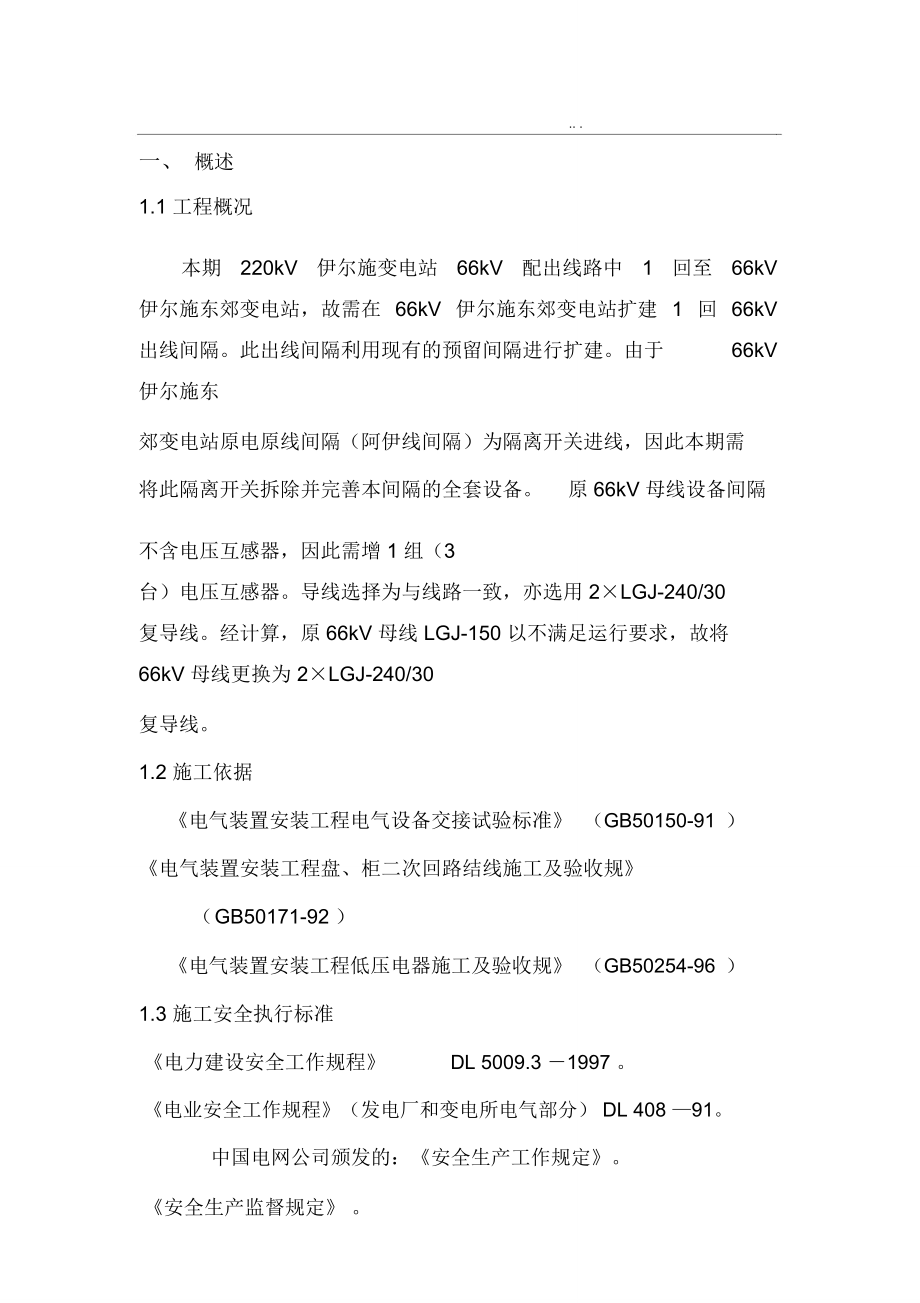

1、. .興安盟伊爾施東郊66kV 變電站擴建電氣安裝工程電纜敷設施工方案興安盟興電電力安裝有限責任公司2012 年8月15日z. .批準：年月日審核：年月日編寫：年月日z. .目錄一、概述二、施工前的準備三施工工序流程四、施工步驟五、施工技術措施 :六、施工安全措施七、安全注意事項：z. .一、 概述1.1 工程概況本期 220kV 伊爾施變電站 66kV 配出線路中 1 回至 66kV 伊爾施東郊變電站，故需在 66kV 伊爾施東郊變電站擴建 1 回 66kV 出線間隔。此出線間隔利用現有的預留間隔進行擴建。由于 66kV 伊爾施東郊變電站原電原線間隔（阿伊線間隔）為隔離開關進線，因此本期需將

2、此隔離開關拆除并完善本間隔的全套設備。原 66kV 母線設備間隔不含電壓互感器，因此需增 1 組（3 臺）電壓互感器。導線選擇為與線路一致，亦選用 2×LGJ-240/30 復導線。經計算，原 66kV 母線 LGJ-150 以不滿足運行要求，故將 66kV 母線更換為 2×LGJ-240/30復導線。1.2 施工依據電氣裝置安裝工程電氣設備交接試驗標準（GB50150-91 ）電氣裝置安裝工程盤、柜二次回路結線施工及驗收規（ GB50171-92 ）電氣裝置安裝工程低壓電器施工及驗收規（GB50254-96 ）1.3 施工安全執行標準電力建設安全工作規程DL 5009.3

3、 1997 。電業安全工作規程（發電廠和變電所電氣部分） DL 408 91。中國電網公司頒發的：安全生產工作規定。安全生產監督規定 。電網公司變電站安健環設施標準（ Q CSG 1 0001 z. .2004 ）。電網公司防止人身傷亡事故十項重點措施。二施工前的準備2.1施工的組織：施工負責人：志勇施工技術負責人：德修施工安全負責人：王忠江施工隊長：志國施 工 人 員 ： 波、洪斌、 杰、蔣光榮、唐剛等2.2施工機具準備 ：序號工器具名稱數 量狀況1焊機及焊接工具一套良好2手電鉆二把良好3絕緣電阻測試儀一臺良好4萬用表兩塊良好5步話機四套良好6二次接線工具十套良好7放線架兩套良好8電纜卡鉗一

4、把良好2.3施工條件準備：對全體工作人員進行施工前的安全教育，學習并熟悉本施工方案；施工現場的高壓柜安裝結束，電纜到貨齊全；z. .清理電纜通道完畢；清理施工運輸通道暢通；組織好工作人員，準備好所有工器具、材料等。明確分工、做好施工安全技術交底。三施工工序流程3.1開關柜保護測控裝置檢查，符合設計要求；3.2開關柜端子盒端子排廠家接線，符合圖紙要求；3.3開關柜廠家配置的小母線完整，接線位置明確：3.4電纜敷設工藝流程：核查電纜規格數量確定電纜敷設位置確定電纜走向清理電纜溝道做好電纜標志電纜外觀及絕緣檢查按施工圖電纜清冊敷設電纜整體排扎端頭防護。3.5二次電纜頭制作及接線工藝流程：接線單元電纜

5、核對電纜頭高度確定開電纜屏蔽地線焊接熱縮頭制作電纜芯拉直電纜排布電纜兩側線芯校對電纜芯接入各屏柜的屏蔽地線接線孔洞封堵。四、施工步驟4.1電纜敷設4.1.1根據現場實際情況，準備施工所須的材料和施工機具。z. .按照電纜清冊，檢查電纜到貨數量、規格，發現問題，及時提交監理，督促供貨單位補充缺項。準備好放線架、必要的通訊工具。選擇最佳電纜敷設地點，按確定的電纜走向，組織人員敷設電纜。要敷設的每條電纜，在電纜的起始端和結束端，要牢固的綁扎好電纜臨時標號，并做好防水措施，以免在接線時造成錯誤。布置好電纜溝道、 中間、尾端看守人員， 在電纜拖拽的過程中，保持用力一致，慢速行進。在電纜拐彎處，施工人員應

6、站立在彎道的外側，防止由于電纜行進中受力時，造成人員受傷。電纜敷設到位后，要做好臨時固定措施。電纜的預留部分，應保持在屏頂位置，不應預留太多長度，以免造成浪費。4.2二次接線在進行二次接線前，首先應核對本屏端子排是否符合設計圖紙要求，核對端子數量和規格是否符合設計，核對可連端子連接位置應正確，接地點端子應有明顯的接地線標志；按照先后次序排列電纜， 剝離鋼鎧、剝離護套、剝離銅包絕緣、松散線芯、拉直線芯、使用熱縮管制作電纜頭、校線和套標號頭、排線、接線的工作順序進行電纜接線。電纜線芯的切剝長度應滿足端子可進部分的長度，應有適量的金屬外漏部分，以保證線芯完全接入端子。每條電纜的芯線在接入端子前，必須

7、經過校線后，再套入標號z. .管。每個端子上最多只能接入兩條線芯，一般都應該是一條線芯。如果是需要進行圍圈的線芯，其圍圈的旋轉方向應為順時針，并與螺栓緊固的旋轉方向一致。電纜的屏蔽接地線，應壓接線耳后，整齊的連接在屏的接地排上。整個端子排的電纜接線，一定要保證橫平豎直，彎曲度一致，整體工藝美觀，連接可靠。做好電纜掛牌，并保證掛牌的正確性。做好屏柜的電纜進入口的防鼠封堵，封堵要嚴密，且應美觀。五、施工技術措施 :5.1電纜敷設技術措施電纜敷設開始后，施工人員首先從簽發人員處領取標志牌，標志牌掛好后，應將起點、終點兩個標志牌用透明塑料帶包扎，以防雨水和臟污。電纜敷設的基本原則應先長后短。電纜敷設時

8、應排列整齊，不宜交叉，加以固定，并及時裝設標志牌。電纜終端頭，電纜接頭，豎井兩端應掛標志牌。電纜在首末兩端拐彎處， 以及直線部分每隔1O 米處，應加以固定。動力電纜應放上層，控制電纜應放下層。電纜敷設時，電纜應從電纜盤的上端引出。人工勻速拖拽。z. .導引線穿管的電纜，在敷設前應疏通電纜管，清除雜物，電纜敷設完畢，管口應密封。穿入管中電纜的數量應符合設計要求。電纜最小彎曲半徑應符合GB5O168 92電氣裝置安裝工程電纜線路施工及驗收規的規定。5.2二次接線技術措施二次接線作業開始前，應用端子排圖，校核所在屏柜的電纜數量是否齊全，規格是否正確。應用端子排圖校核廠家端子排配置是否與設計圖紙一致。

9、進行二次接線的正確性核對工作，嚴格按設計圖要求接線。檢查導線與電氣元件連接牢固可靠，柜的導線不應有接頭，導線線芯應無損傷。柜電纜線芯，應按垂直或水平有規律的配置，不得任意歪斜交叉連接， 備用線芯長度應留有適當余量，并做絕緣包扎處理。電纜與端子用螺絲連接時，其方向應與螺栓的旋緊方向一致，采用其他方法連接時，如插接、焊接、壓接，均應保證接線可靠，且不得超過允許的芯數， 每個接線端子的每側接線不許超過兩根。為保證連接可靠，在兩根中間應加平墊，對于插接式端子，不同截面的兩根導線不得接同一端子上。按圖施工，接線正確；a) 電纜芯線與端子排連接不論采取什么連接方式，均應牢固可靠；z. .b) 線芯不應有接

10、頭和損傷；c) 線芯兩端均應有回路編號，端子頭正面打印回路編號；d) 配線應整齊、清晰、美觀，導線絕緣應良好、無損傷；e) 每個端子接線宜為一根，最多不能超過 2 根；f) 二次回路接地應設專用螺栓。引入盤的電纜及芯線應符合下列要求：a) 引入的電纜應排列整齊， 避免交叉，固定牢靠，不得使所接的端子受機械應力；b) 使用靜態控制保護等邏輯回路的控制電纜應采用屏蔽電纜， 其屏蔽應按設計要求接地；c) 盤的電纜芯線應按垂直或水平有規律地配置， 不得任意歪斜交叉，備用芯應留有適當余量；d) 強弱電回路不應使用同一根電纜；e) 在油污環境，應采用耐油的絕緣導線。盤配線，電流回路不應小于4mm 2 ，其

11、他回路不應小于2.5mm 2。對于電子原件及弱電回路可采用不小于1.5mm 2 的導線。用于可動部位的導線應符合下列要求：a) 應采用多股軟導線，而且應留有適當余度；b) 線束外面應有加強絕緣層；c) 與電器或端子連接時，端部應絞緊，并應加終端鼻子或搪錫，不得松散斷股；安裝好的電氣元件必要時應校對其部接線。可以按照安裝接線z. .圖或展開圖進行校線。如果使用安裝接線圖，一定要與展開圖核對無誤后才能進行。進行盤（柜）部校線應使用萬用表的電阻檔或者風鳴器檔位進行。電纜的二次接線，講求工藝統一、美觀。標號清晰、掛牌正確、回路接線符合設計要求。六、施工安全措施6.1電纜敷設安全措施敷設電纜時，電纜盤應

12、架設牢固平穩，盤緣與地面距離不應小于 1OOmm ，電纜從盤的上方引出， 引出端鎧裝如有松散應予綁扎。敷設電纜應由專人指揮，統一行動，并有明確的聯系信號。在高處敷設電纜，施工人員必須戴安全帶，并應有相應的安全作業防措施。電纜穿管時，入口側防止將手帶入管，出口側人員不得正面接引。敷設電纜時，在遂道夾層的人員應戴安全帽，拐彎處的施工人員應站在電纜外側。任何人員在任何場地均不得在電纜上行走。電纜穿入帶電盤，必須有人接應，以防觸及帶電部位，并應做好隔離措施。在電纜敷設前， 技術員應按圖紙將電纜清冊核對正確。應按電纜敷設的先后次序，將電纜清冊的電纜另列清單。敷設電纜前和結束后電纜溝、夾層應清理干凈，蓋板

13、要齊全。z. .6.2二次接線安全措施在剝離電纜護套和銅包絕緣時應防止刀子傷手，同時不能傷及電纜芯線和絕緣層。剝離后的電纜護套和廢棄的填充物要及時清理，不得在主控制室堆積，當日工作完畢應及時清理干凈。做好禁止煙火的標志和配置滅火器材的防火措施。6.3 施工危險點分析及對策序號工作容屏柜在施1 工現場的搬運就位二次2屏柜二次電纜3敷設電纜頭制4作二次線接5線危險點控制措施1.1 屏柜在進入工作現場前，工作負責人會同工作人員確定搬1.屏柜在現場搬運的路線，明確工作地點和安全注意事項。運過程中壓傷1.2 在搬運屏柜前清理相關通道。工作人員。1.3 在屏柜的搬運過程中應配備足夠的人員。1.4 為施工人

14、員配備手套。1.手電鉆傷人1.1 鉆孔時嚴禁戴手套施工。2.1 二次屏柜搬移動程中應配備足夠的人員及選擇正確的施2.屏柜側倒工方法。1. 電纜盤轉運過程 中 壓 傷 工 作 人1.1 電纜盤轉運時事先明確路線，配備足夠的人員。員。2. 交叉作業時被2.1 在施工中嚴格注意頭頂的情況，防止高空落物傷人。其他專業施工人員2.2 施工人員必須戴合格的安全帽。誤傷3. 敷設電纜被電3.1 在敷設電纜前應將電纜支架的尖角處用布包好。纜支架刮傷或碰3.2 施工人員應作好防刮傷的措施。傷。1.開電纜時刀劃傷1.1在開電纜時應戴手套。嚴禁將電纜放置在膝蓋部位做襯墊。2. 制作電纜頭時被1.2制作電纜頭過程中熱源
