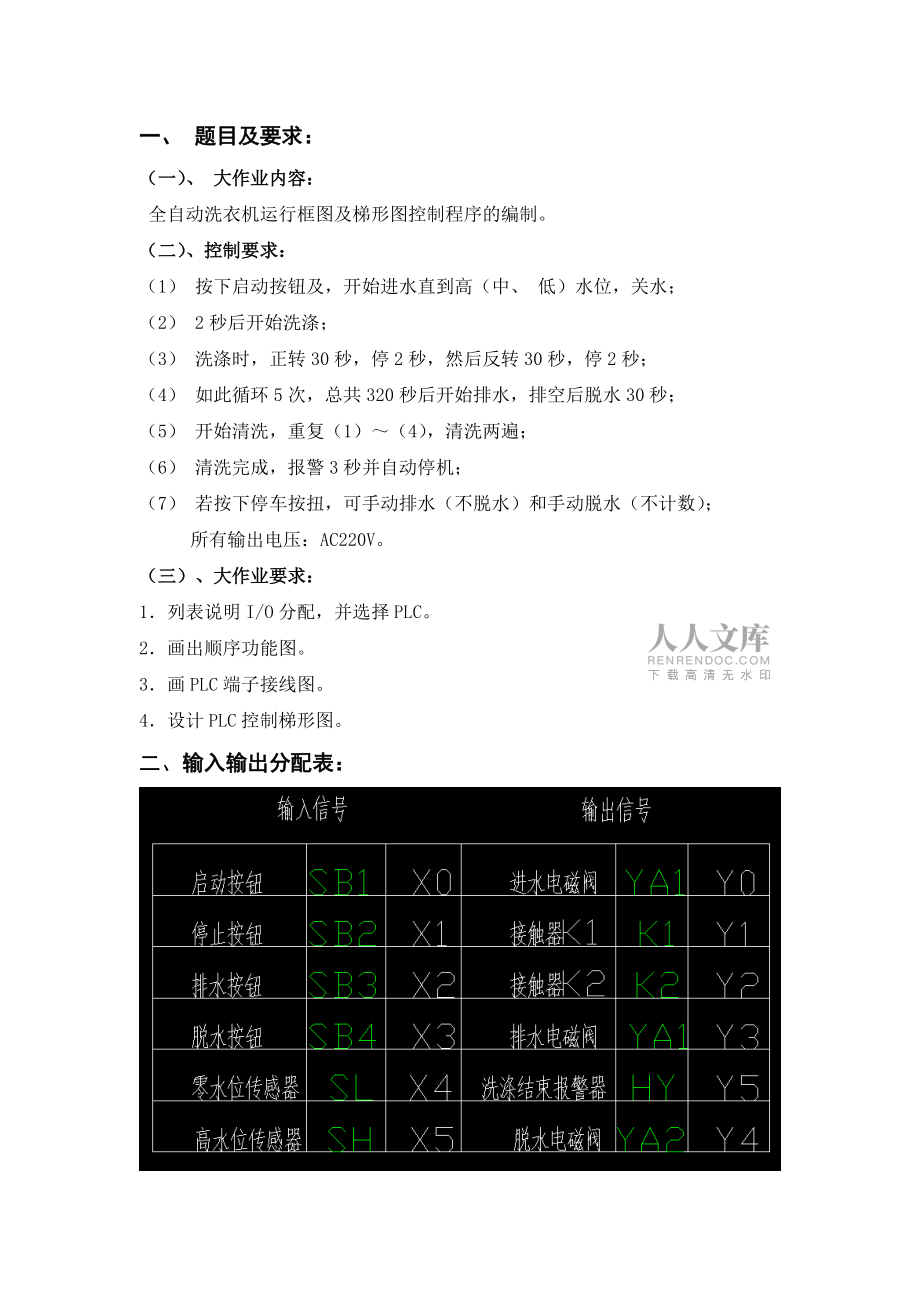

全自動洗衣機PLC控制一、 題目及要求：（一）、 大作業內容： 全自動洗衣機運行框圖及梯形圖控制程序的編制。（二）、控制要求：（1） 按下啟動按鈕及，開始進水直到高（中、 低）水位，關水；（2） 2秒后開始洗滌；（3） 洗滌時，正轉30秒，停2秒，然后反轉30秒，停2秒；（4） 如此循環5次，總共320秒后開始排水，排空后脫水30秒；（5） 開始清洗，重復（1）（4），清洗兩遍；（6） 清洗完成，報警3秒并自動停機；（7） 若按下停車按扭，可手動排水（不脫水）和手動脫水（不計數）； 所有輸出電壓：AC220V。（三）、大作業要求：1列表說明I/O分配，并選擇PLC。2畫出順序功能圖。3畫PLC端子接線圖。4設計PLC控制梯形圖。二、輸入輸出分配表：三、PLC選型：由參考資料“FX樣本.pdf”和“FX2N系列使用手冊.pdf”可知，選擇FX2N-16MR型可編程控制器（PLC）。四、順序功能圖：五、PLC接線圖：六、PLC梯形圖：
