1、軋機軸承的技術發展與應用第一部分：軋機軸承的技術發展 1.軋機軸承的目前結構一、用于線、棒材棒材上的軸承結構二、用于板材棒材上的軸承結構三、用于型材上的軸承結構 2.軋機各部位使用的軸承的特點軋機工作輥和支持輥的支承部分四列圓錐滾子軸承在兩邊各用兩個并列的耐油橡膠密封圈加以密封，防止水和雜物進入,可承受軸向和徑向受力。使用四列圓柱滾子軸承的支承輥四列圓柱滾子軸承可承受較大的徑向力，軸向力由單獨的止推軸承承擔。 新型結構的四列圓柱滾子軸承通過對軸承套圈的擋邊、油溝、滾動體表面曲線、熱處理方法、保持架結構等進行設計改進，有效的解決或緩解了在使用過程中出現的轉速低、使用壽命短、溫升高、擋邊碎裂等現象

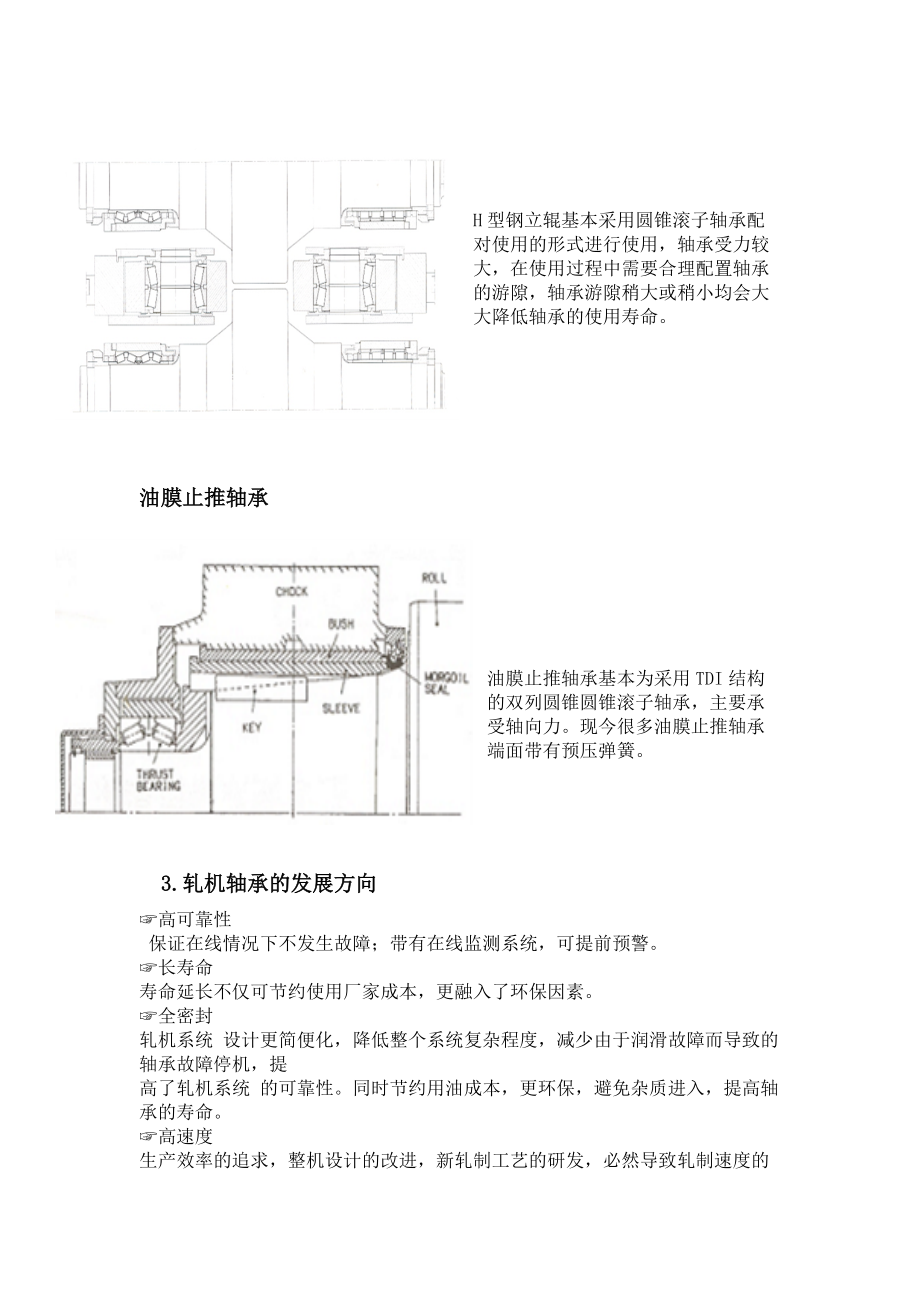

2、。森吉米爾軋機軸承尺寸精度及旋轉精度等級達到P4級以上。同一軸上的所有軸承截面高度尺寸相互差0.005，相鄰軸承的安裝壁厚的相互差0.002。 使用四列圓錐滾子軸承的支承輥 四列圓錐滾子軸承可同時承受徑向力和軸向力，軸向承載能力隨著套圈接觸角度增大而增大。全密封四列圓錐滾子軸承全密封四列圓錐滾子軸承不僅很好的滿足徑向和軸向載荷要求，而且還很好地解決了軸承油脂泄露、安裝不便等問題。使用壽命大大延長，同時大大減少潤滑脂的使用量，達到環保的效果。H型鋼四列圓錐滾子軸承的軋輥H型鋼立輥基本采用圓錐滾子軸承配對使用的形式進行使用，軸承受力較大，在使用過程中需要合理配置軸承的游隙，軸承游隙稍大或稍小均會大

3、大降低軸承的使用壽命。油膜止推軸承油膜止推軸承基本為采用TDI結構的雙列圓錐圓錐滾子軸承，主要承受軸向力。現今很多油膜止推軸承端面帶有預壓彈簧。 3.軋機軸承的發展方向高可靠性 保證在線情況下不發生故障；帶有在線監測系統，可提前預警。長壽命 壽命延長不僅可節約使用廠家成本，更融入了環保因素。全密封 軋機系統 設計更簡便化，降低整個系統復雜程度，減少由于潤滑故障而導致的軸承故障停機，提高了軋機系統 的可靠性。同時節約用油成本，更環保，避免雜質進入，提高軸承的壽命。高速度 生產效率的追求，整機設計的改進，新軋制工藝的研發，必然導致軋制速度的提升，軸承必須要滿足這一要求。高精度 隨著軋制板材性能要求

4、的提高，軸承的精度必須提高，來滿足用戶要求。整一性 盡量減少軸承零部件，盡量使之成為一個整體，減少安裝及維護過程時間，易于迅速安裝。免調整 軸承整體安裝后，直接用卡緊套直接卡在軋輥上，無需調節墊片，殼體擋圈直接安裝，無需安裝墊片，需要軸承裝配尺寸嚴格。可承受載荷更大 不改變外形尺寸情況下，可承受更高的載荷，新材料，新潤滑材料，新的工藝方法，新的設計方法使之成為必然。單元性 類似于汽車軸承，軋機軸承會賦予更多的附加功能，例如將軸承與軸承座合為一體等。第二部分：軋機軸承的國產化情況Ø 成功為國內外幾百條軋機生產線提供了成功的解決方案和優良的軸承。Ø 為鞍鋼、本鋼、攀鋼、唐鋼、武

5、鋼、石鋼、南鋼、建龍、達涅利、西馬克、邯鋼、濟鋼、Ø 包鋼、太鋼、一重、二重等近百家鋼鐵企業提供國產化服務。Ø 為850熱軋帶鋼軋機、1450熱軋板軋機、1500熱軋板軋機、1580熱軋板軋機、1700熱軋板軋機、 1780熱軋板軋機、 1450冷軋板軋機、 1700冷軋板軋機、 1780不銹鋼軋機、森吉米爾軋機、 2800中板軋機、3500中板軋機、4300中板軋機、H型鋼軋機、100米重軌軋機等軸承國產化Customer: SMS-MEER Customer: SIEMENS-VAI 客戶: 鞍鋼新鋼鐵某鋼廠1700熱連軋某鋼廠2800中板某鋼廠1450冷連軋第三部分：

6、軋機軸承的裝配與維護安裝程序 根據不同軸承尺寸和應用，可采用不同的安裝方法， 然而必須遵循其基本規劃。 清潔度 選擇一個清潔、干燥的環境，在沒有灰塵和水氣的場合工作，如不能達到該要求，裝配人員盡最大努力使用保護屏罩和清潔布來保持清潔等。新軸承應在裝配前在最后一刻才能打開原始包裝，以防止灰塵污染。一般來說，新軸承出廠前涂的防銹油無須除掉，但如果用于脂潤滑，并在極高極低溫度時，或當潤滑脂與防銹油不相容時，則必須仔細清洗干凈并干燥軸承，以防止產生不良影響。帶防塵蓋和密封圈的軸承無須清洗。 工作計劃 需知道先要做什么并準備好所需的全部工具，應對各元件的安裝次序?qū)φ請D紙或說明書認真研究，這可以節省工作時

7、間，減少軸承染上灰塵的機會。 檢查和準備 準備好所有需要的機器零件，并在安裝前徹底地清洗。外殼孔要清洗干凈，油孔吹干凈。不可在軸承上使用空氣軟管。如使用盲孔，要用磁輥將生產中殘留的金屬碎片清出掉。與軸承接觸的軸臺肩和襯套應與軸線垂直，軸與臺肩相接處圓角必須小到不與軸承孔圓角的半徑相接觸。 在最初安裝時，要按圖紙對所有零件的尺寸精度進行檢查。對軸和外殼孔的尺寸和圓度應進行仔細的檢查。 測量軸和軸承座 通常在檢軸和軸承座的圓度時，一般采用卡規，在座上取兩個截面，每個面取四個點測量 測量示意圖如下軸 的 測 量 軸 承 座 的 測 量 一體式軸承箱 分離式軸承箱 通常在檢軸承座的圓度時，一般采用卡規

8、，在座上取兩個截面，每個面取4個點測量.軸和外殼孔的表面粗糙度 安裝軸承的軸表面必須干凈無任何劃痕和毛刺。對于在外殼固定而軸旋轉的應用情況下，軸上安裝軸承的外圓的粗糙度建議最大為Ra=1.6m。如無法磨削加工，在許多情況下，可用精車達到表面粗糙度為Ra=3.2m，但過盈配合的量略需增加。可想本公司技術部門咨詢推薦值。 對于要求浮動固定的外圈（如在外殼孔內軸向滑動），建議外殼孔粗糙度最大為Ra=1.6m，如果外圈不要求浮動，表面粗糙度最大Ra=3.2m一半已令人滿意了四列圓錐滾子軸承的安裝 四列圓錐滾子軸承的每一個零件都標有序列號，相鄰的兩個端面具有相同的識別字母，隔圈的識別字母與相接觸的套圈端

9、面字母一致。此例為BB、CC隔圈是用來調整軸承軸向間隙，不能混竄，因?yàn)檩S向間隙在出廠時已經調整好，安裝時必須按照正確次序進行。 1、按裝時，首先把各零件依次序排列好，檢查所有零件標記識別字母。若有可能把軸承箱翻過來，便于軸承從上端安裝。這是最簡單的辦法，這樣可以使軸承整體裝進去，但下端的外環需先裝進去，先行定位。 2、把最外側的外環與端蓋、油封一起安裝，鎖緊螺栓把軸承箱水平放置。一邊轉動內圈，一邊用螺栓將軸承夾緊，繼續進行直到所有零件都到達定位位置，然后再鎖緊端蓋螺絲。 3、最后在軸承內孔上涂一層潤滑油將軸承連同軸承箱一起輕輕地推入軸心。 每一個零件都必須以正確的次序安裝，否則會影響到軸承之性

10、能。軸承上每一個零件都有相同的識別序號，而互相緊鄰的端面也都有識別字母。間隔環是用以決定軸承之間隙，但在某些應用中，這兩個間隔環是用以決定外側滾子的間隙。在本例中，它們分別標有字母B、D與C若有可能，將軸承箱翻轉過來，從上端安裝軸承首 先安裝此外圈端蓋螺絲壓縮螺栓把最外側的外環與端蓋連唇式密封一起安裝，鎖緊螺絲，并把軸承箱以水平姿勢放置, 一邊轉動內環，一邊以特殊工具中的螺栓將軸承夾緊。繼續進行直到所有零件都到達定位為止，然后再鎖緊端蓋螺絲。鎖緊端蓋螺絲時，需以對邊同步進行，即鎖緊第一根螺絲后，隨之鎖緊正對面之螺絲。放墊片用的縫隙鎖緊螺帽，使軸承各零件緊密的接觸，然后再放松螺帽，直到螺帽與內環

11、之間的縫隙約在0.4mm（0.0157”）為止，再將螺帽固定使用附有彈簧的懸吊裝置四列圓柱滾子軸承的安裝安裝內環的最好辦法是用感應加熱器與寬度同兩個內環相同的安裝套筒。如圖示，此套筒外徑呈階梯式，內圈很輕松地被推到軸上，安裝外圈與滾動體時，則改用套筒外徑較大的一端。 安裝密封套環首先在軸的突肩和圓角處涂上防銹油。加熱套筒，推到位置上并頂緊突起，直到冷卻縮緊為止。將迷宮油槽的一半填滿黃油。安裝內圈 把第一個內圈放到套筒上，加熱后裝到軸上，緊靠在突肩上直到冷卻為止。抽出工具，再放上第二個內圈，加熱后推到軸上并定位即可。 安裝外圈 把滾子組與外圈加以潤滑，把滾子組與外圈裝到軸承箱中，裝好端蓋。把內側

12、的滾子組先放到安裝套筒較大的一端，將套筒放到軸上，輕輕地把整個組和體滑到軸上。注意匆將組合體與內圈有所偏斜，偏斜可能造成滾子與滾道面磕傷。可以利用彈簧懸吊裝置協助來完成就位。然后安裝外側油封，再把軸承鎖緊到軸上。 把內環放在這一個位置 把外環與滾子組合體放在這一個位置把加熱器放在內環上，加熱后推進。把內環穿在套筒上，放在靠近軸承座的位置。內環要在被夾緊的狀態下冷卻加熱下一個內環再安裝軸承的維護保養 保管軸承應存放于清潔、干燥的環境中，在搬運與儲存中控制溫度、濕度，溫度與濕度要在一個可接受的固定范圍內，應離開地面30cm以上。有些軸承有一定的保存期，例如，有防塵蓋和有油封的軸承，當存儲一段時間后

13、，軸承的啟動力矩會較新軸承大，同時由于長時間的儲存后潤滑脂的潤滑性能會被破壞。 潤滑要保證軸承能夠正常、可靠運行，就必須施以足夠的潤滑，以防止?jié)L動體、滾道及保持架之間有直接的金屬接觸，造成磨損及軸承表面腐蝕。因此，在各種應用中，選擇適當?shù)臐?rùn)滑劑和潤滑方式極為重要，同時，也需要正確的保養。潤滑劑的實際選擇主要基于運行狀況，即：溫度范圍和轉速以及周圍環境影響。若能保證可靠潤滑，則軸承所用潤滑劑劑量最小時，其運行溫度最低，但同時起其他作用，如密封或散熱時，用量就要增加。因此在安裝軸承時，填充潤滑脂一般把軸承剩余空間填滿，控制軸承箱剩余空間的1/31/2即可，多了易產生高溫。 潤滑油的選擇選擇潤滑脂的

14、幾個重要因素1、機械種類 2、軸承種類與大小 3、工作溫度 4、工作負荷 5、速度范圍 6、工作情況：振動和主軸的方向 7、冷卻情況 8、密封效果 9、外圍情況潤滑脂的種類1、高溫用潤滑脂（HT）：工作溫度超過80時，且補充潤滑間隔不能太短時使用；2、低溫潤滑脂 （LT）： 當環境溫度低于0或軸承負荷很輕，在高轉速使用情況下而又不能讓溫升提高時使用。3、中溫潤滑脂 （MT）：這種潤滑脂用途最廣，軸承工作溫度一般在30-120，可以滿足大部分脂潤滑的使用情況。4、EM 潤滑脂 ：含有二硫化鉬，可在金屬表面形成一層二硫化鉬結晶，造成暫時的潤滑效果。5、EP 潤滑脂 ：含有硫、氯或磷化物，可以強化油

15、膜，提高油膜的負荷能力。適用于高負荷的中大型軸承需要。 潤滑脂與填加劑的種類最常用的潤滑脂是以鈣基、鈉基和鋰基的金屬皂作為濃稠劑。而鋰基的潤滑脂特別適合于潤滑滾動軸承。鈣基潤滑脂（Ca）：機械性能穩定，不容于水，常用于工作溫度60以內與水有接觸的工作環境，所以被用于造紙海洋等工作環境。鈉基潤滑脂（Na）：使用溫度較一般的鈣基潤滑脂廣，密封性和附著性良好，可以吸收水分，具有防銹效果。所以不適合用于潮濕的環境。鋰基潤滑脂（Li）：結構與鈣基潤滑脂相似有很多與鈣基潤滑脂、鈉基潤滑脂相似的優點，金屬附著力良好，高溫時穩定性非常好，工作溫度范圍非常廣，所以適合大多軸承工作環境下的潤滑劑。復合皂潤滑脂：通

16、常都是幾種金屬，象Li、Na、Ba和Al的復合物，用于特殊的場合。軸承加注潤滑脂的重要性正確的填充量：軸承內應填滿潤滑脂，但軸承座內的自由空間只能部分填滿，約占空間的百分之三十至五十。無振動情況下，大部分的鋰基脂，可以把軸承座內自由空間的百分之九十填滿而無溫升的危險，這樣可以防止雜質侵入軸承，也可以使補充潤滑脂間隔期延長。在軸承高速旋轉情況下，由于要求低溫升，所以潤滑脂的量要保持很小。在有振動的情況，如火車的軸箱和振動器潤滑脂的填充量不能超過軸承座內自由空間的百分之六十。如何加注潤滑脂分離式軸承：分離式軸承包括圓柱滾子軸承、圓錐滾子軸承和所有的止推軸承。這些軸承可以分段加注潤滑脂。當裝上第一個

17、軸承環后，把內部空間填滿潤滑脂，如果是軸承環與滾子、保持架組件，便要確保所有空間都填滿潤滑脂。如果軸承環與其它部分分離，則要先涂上一層潤滑脂，以防在裝保持架與滾子組件時被劃傷。不可分離式軸承：這些軸承可能是固定型或自動調心型。固定型軸承，象深溝球軸承和角接觸球軸承，應該從兩側填充潤滑脂。自動調心型球軸承和球面滾子軸承，軸承內外環可以相對擺動，所以可以接近滾動元件，潤滑脂可直接注入軸承內的空間。 潤滑脂的補給： 潤滑脂隨使用時間的增長，潤滑性能就逐漸下降，因此必須定期補給新的潤滑脂。補給潤滑脂的間隔期因軸承形式、尺寸、旋轉精度、軸承溫度及潤滑脂種類等不同而不同。潤滑油： 滾動軸承的潤滑油多用錠子油、機油、渦輪機油等礦物油，但在150以上高溫或-30以下低溫條件下，則用二脂油、硅酮油、氟碳油等合成油。對潤滑油來說，粘度是決定潤滑性能的重要特性之一。粘度過低則油膜形成不充分，并損傷軸承工作表面；但粘度過高則粘性阻力大，溫升、摩擦損失大。一般旋轉速度越大，使用潤滑油的粘度越低；負荷越重，則使用潤滑油粘度越高。對于滾動軸承的油潤滑，在其相應的溫度下必須具備有下
