1、分子影像課程報告報告人：張志勇報告人：張志勇1High-definition, single-scan 2D MRI in inhomogeneous fields using spatial encoding methods 基于空間編碼不均勻場下高清晰單掃描二維磁共振成像Noam Ben-Eliezer, Yoav Shrot, Lucio Frydman*Chemical Physics Department, Weizmann Institute of Science, Rehovot 76100, IsraelReceived 25 December 2008; revised 8

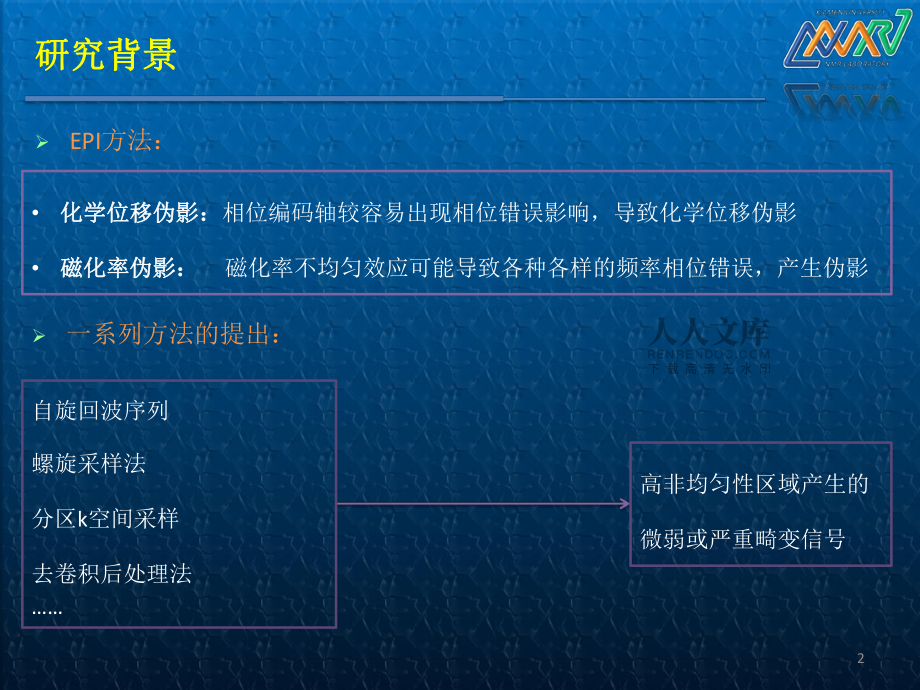

2、March 2009; accepted 10 May 20092研究背景研究背景EPI方法：化學位移偽影：化學位移偽影：相位編碼軸較容易出現相位錯誤影響，導致化學位移偽影磁化率磁化率偽影：偽影： 磁化率不均勻效應可能導致各種各樣的頻率相位錯誤，產生偽影一系列方法的提出：自旋回波序列螺旋采樣法分區k空間采樣去卷積后處理法高非均勻性區域產生的微弱或嚴重畸變信號3研究背景研究背景無論是激勵還是采樣階段，都能在不同的時刻對樣品的不同位置進行處理。潛在運用可以處理多化學位移情形，并且在已知B0分布情況下，通過調節射頻脈沖及選擇合適的時變采樣梯度來實時補償采樣過程非均勻性效應。基于自旋相互作用的空間-時

3、間混合編碼序列不依賴B0場分布的先驗知識來處理T2*效應，而是利用一個自重聚序列直接生成一幅完全重聚的影像。自重聚序列本文提出的思路本文提出的思路42D空間空間-時間編碼混合序列時間編碼混合序列2D自旋回波EPI序列與2D空間-時間編碼混合序列Chirp脈沖激勵后相位為：采樣梯度Ga的作用下直接讀取自旋信號就可以重建出，采集到的信號的模就代表某一像素的自旋密度輪廓，該像素的大小由穩定相位區的“sharpness”決定，滿足：5分辨率對比常規傅里葉變換法,分辨率取決于采樣參數：基于空間編碼的MRI方法，其分辨率取決于激勵參數：EPI方法信號表達式：利用標準變換操作，并假設對相位編碼ky軸關

4、于t進行單調解碼空間-時間編碼混合序列信號表達式：2D空間空間-時間編碼混合序列時間編碼混合序列6實驗效果 在數據后處理方法； 通過實驗進行改進，將一對前向掃描和反向掃描整合在一起，采用改進的序列直接獲得T2加權均勻的影像。2D空間空間-時間編碼混合序列時間編碼混合序列直徑為25mm的體模樣品一半視野的位置會出現重影均勻場條件下，兩序列的單掃描成像效果相當不均勻場條件下，EPI序列的成像結果比混合序列的成像結果失真得更加厲害7實時補償算法不均勻校正實時補償算法不均勻校正算法補償理論對非均勻場下的空間編碼成像進行校正的基本條件像素大小不變采樣過程中時間和空間之間的線性關系chirped激勵上疊加

5、一個與B0的分布相匹配的相位校正輪廓設計一個時變Ga補償不均勻場B0畸變，避免穩定相位點由樣品的一端非線性地遷移至另一端空間編碼MRI的基礎是時空之間的一一對應時變采樣梯度Ga(t)變成一系列分段常梯度。則每一段梯度的平均值可表示為：8實時補償算法不均勻校正實時補償算法不均勻校正算法補償效果 A：空間 時間混合序列均勻場成像結果（B0150Hz） B：空間 時間混合序列非均勻場成像結果（B0沿y軸，約為2.2kHz） C：條件同B，但采用由非均勻性補償算法設計的脈沖及梯度信號強度與理想結果還是存在較大的差異，這是由于水平方向上各個讀出層的回波時間不同，而且某些部位落在了這一算法的補償區域之外。

6、該非均勻性補償算法卻只能處理B0的一維非均勻性。9實時補償算法不均勻校正實時補償算法不均勻校正算法補償局限性該非均勻性補償算法卻只能處理B0的一維非均勻性。A：均勻場下的混合序列仿真結果 B：非均勻場下的混合序列仿真結 果（B0沿y軸，約為1.2kHz） C：條件同B，運用實時補償算法 D：條件同B，沿x軸附加上10%的 標準偏差 E：條件同D，運用實時補償算法 （與圖C相比，由于受到沿x軸方 向的場非均勻性的影響，校正 的質量下降了）10自重聚空間編碼序列自重聚空間編碼序列序列序列中激勵時間和采樣時間相等，然后用一個180重聚脈沖將兩者對稱分開。這樣在k空間中，每一個PE行都對應一個特定的回

7、波時間，每一個RO/PE周期中由B0產生的偏移都進行自旋回波處理，從而使相應的PE體素內由于場不均勻性及化學位移引起的畸變得到有效的重聚。該序列利用的是T2*效應的重聚與具體的B0樣式無關。11自重聚空間編碼序列自重聚空間編碼序列序列效果成像體模：體模內充滿CuSO4溶液，內嵌一個聚四氟乙烯盤，中間插入一根玻璃管 a：自旋回波EPI成像結果 b：自重聚空間編碼序列成像結果 c：用作參照的理想條件下多掃描梯度回波成像結果y軸方向呈現出強度衰減，這是沿空間編碼方向像素的T2加權遞增的結果12自重聚空間編碼序列改進自重聚空間編碼序列改進改進序列兩者的唯一差別在于線性項的符號，這一改變實際上意味著穩定

8、相位位置從空間編碼軸的一端（FOVy/2）移至另外一端（+FOVy/2）。這樣激勵階段和采樣階段就會沿空間編碼軸的同一方向進行，使各PE行的橫向演化相等，從而實現時不變的T2加權。脈沖不僅具有類似的相位重聚效果，還得到T2加權均勻的影像y軸方向呈現出強度衰減，這是沿空間編碼方向像素的2加權遞增的結果1213自重聚空間編碼序列改進自重聚空間編碼序列改進改進序列效果成像體模：大口徑蒸餾水管，內嵌一根裝入CuSO4溶液的玻璃管 A：自旋回波EPI成像結果 B：實現T2*補償?shù)淖灾鼐劭臻g編碼序列 C：實現T2*補償及均勻T2加權的改進自重聚空間編碼序列 D：用作參照的理想條件下多掃描梯度回波成像結果B

9、0畸變B、C去除了大部分殘留的B0畸變C：消除了空間漸變而形成的斜紋，體現真實T2對比度14不均勻校正算法不均勻校正算法2該算法基于對B0分布的先驗知識，我們開發出一種方案，能使每一個像素呈現出無畸變的強度，并且將其重新標示到原來的位置。重建一幅無畸變的影像需包含兩個步驟：假設激勵路徑和采樣路徑相同的情況下：第一步：與x軸的時間編碼有關，需進行傳統的一維傅里葉變換；第二步：與y軸的空間編碼有關，需進行穩定相位近似。考慮到一般信號的讀出時間較短(100-300s)，且沿x軸方向的梯度一般較強，所以沿x軸的畸變可忽略不計。坐標變換15不均勻校正算法不均勻校正算法2坐標變換16不均勻校正算法不均勻校

10、正算法2算法2效果 A：空間-時間編碼混合序列成像結果（非均勻性約為4.5kHz） B：自重聚空間編碼改進序列成像結果 c：序列同B，并運用算符2對影像的像素進行重標示后處理 d：用作參照的多掃描梯度回波成像結果B相比A，質量明顯改善的成像結果，因?yàn)檠a(bǔ)償了大部分自旋相位彌散效果，故可獲得一幅相位基本一致的影像（B），然而它的y方向輪廓還是在一個畸變的坐標系下重建出來的17總結總結文章主要研究了非均勻環境成像問題，提出的了使用空間編碼通道取代低帶寬相位編碼通道的混合編碼序列。根據非均勻性分布的先驗知識B0(x,y)，設計實時的射頻編碼和梯度解碼波形，一定程度上消除不均勻環境影響。利用自重聚序列在未知B0(x,y)分布的先驗知識條件下實現非均勻性補償，對編解碼過程嚴格定
