1、BIMBIM助力世界最大機場幕墻項目助力世界最大機場幕墻項目中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司上海浦東國際機場三期擴建工程衛星廳及捷運車上海浦東國際機場三期擴建工程衛星廳及捷運車站工程幕墻站工程幕墻BIMBIM應用應用項目概況目錄OUTLINE OF THE CONTENTCONTCONTENTS0102投標報價階段03項目策劃、深化設計階段 04現場施工階段中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司 上海浦東國際機場項目是公司第一個機場類項目，與北京首都機場，香港國際機場并稱中國三大國際機場 衛星廳規劃范圍內用地面積486917，地上部分建筑面積為520951，地上地下建

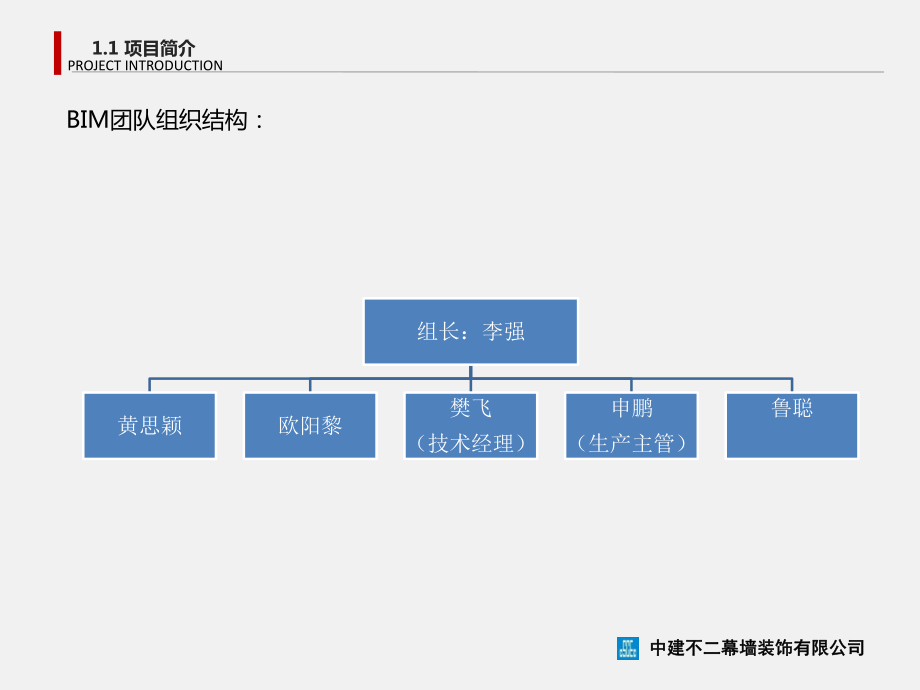

2、筑功能面積小計 576675，登機橋固定端 44447，建筑面積總計 621122。 主體建筑為鋼筋混凝土框架結構，局部屋頂為鋼結構，登機橋固定端采用鋼結構支撐在鋼筋混凝土結構墩柱上，基礎采用獨立樁基承臺，雙向基礎梁拉結形式。 衛星廳分S1以及S2區，S1區包含地上6層，以及地下一層,建筑高度 39.25米。軸線21A以東第一根變形縫為界限，界限以西為為我司承接范圍 1.1 項目簡介PROJECT INTRODUCTION中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司 BIM團隊組織結構： 1.1 項目簡介PROJECT INTRODUCTION中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公

3、司組長：李強黃思穎歐陽黎樊飛（技術經理）申鵬（生產主管）魯聰2.1投標報價階段明確項目技術重難點，配合投標設計圖，施工組織設計，做好BIM技術標編制工作中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司3.1項目策劃、深化設計階段 幕墻深化設計難度大幕墻加工精度要求高幕墻施工安裝管理難010203幕墻運營維護成本高04中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司設計階段 全系統建模 節點模擬 出施工圖加工階段 模型轉化 數字化加工施工階段 三維掃描 碰撞檢測 云平臺協同 可視化交底 進度控制 質量控制 安全控制 無紙化驗收維運階段 方案模擬 運

4、維信息3.1項目策劃、深化設計階段 3.2 項目重難點分析DIFFICULTY OF PROJECT中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司 由于本項目的曲面造型較多，利用RHINO軟件構建幕墻表皮，幕墻龍骨，整體模型輔助后期面板、龍骨下單出施工圖。 項目由于體量大，加大了施工管理的難度，應該對項目進行分區，合理利用BIM軟件對面板進行編號，進行有效的項目管理項目管理3.2項目重難點分析DIFFICULTY OF PROJECT中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司 由于本項目的曲面造型較多，利用RHINO軟件構建幕墻表皮，幕墻龍骨，整體模型輔助后期面板、龍骨下單出施工圖。

5、鋼屋面鋁板，存在單曲雙曲多種情況，利用BIM軟件對面板進行合理優化，雙曲轉化為單曲，并得到各塊面板的精準數據實現降低加工，提高加工精度的目的。鋼屋面模型3.1全系統建模PROJECT INTRODUCTION整體模型 由于本項目的曲面造型較多，利用RHINO軟件構建幕墻表皮，幕墻龍骨，整體模型輔助后期面板、龍骨下單出施工圖。中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司3.3全系統建模PROJECT INTRODUCTION局部模型 利用RHINO和REVIT軟件構建幕墻1:1實際模型模擬施工過程，根據需要做成三維動畫，發現安裝過程的中的問題。一層幕墻樣板段模型二層幕墻標準段模型三層幕墻彎弧

6、段模型塔坪幕墻模型中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司3.3全系統建模PROJECT INTRODUCTION節點安裝模擬 利用RHINO和REVIT軟件構建幕墻1:1實際模型模擬施工過程，根據需要做成三維動畫，發現安裝過程的中的問題。中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司 將各單體模型導入Navisworks中進行碰撞檢查，發現土建專業設計缺陷，將檢查出的問題形成碰撞檢查報告提交設計院進行修改，節約后期返工成本。3.4 Navisworks碰撞檢查NAVISWORKS COLLISION CHECK中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司 利用BIM軟件構建項目

7、復雜節點模型，根據需要做成三維動畫，對項目管理人員、現場施工人員進行技術交底，幫助施工人員理解設計意圖和施工要點，提高技術交底的質量和效率。3.4 3D可視化技術交底3D VISUALIZATION TECHNOLOGY中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司4.1現場施工階段中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司標準幕墻系統安裝BIM技術應用大屋面小屋面鋼屋面4.1現場施工階段中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司標準幕墻系統安裝BIM技術應用鋼鑄件的特殊連接方式，對設計、安裝要求極高根據鋁板邊線來確認玻璃的邊線，并展開放樣，提供精準的玻璃邊線，指導下單。中建不二

8、幕墻裝飾有限公司中建不二幕墻裝飾有限公司4.1現場施工階段中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司4.1現場施工階段大小屋面的鋁板挑檐技術運用思路一、土建結構復核利用智能全站儀校核所得的數據進行比對，反饋至模型中。綜合多因素對幕墻安裝的影響，分析造成誤差的原因，對幕墻龍骨的糾偏及下階段的安裝提供依據。標高偏差進出位偏差數據統計中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司4.1現場施工階段中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司4.1現場施工階段二、優化面板中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司4.1現場施工階段二、優化面板判斷鋁板的雙曲、單曲以及大致種類，為商務報

9、價提供依據。中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司4.1現場施工階段三、龍骨信息提取建立龍骨模型中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司4.1現場施工階段三、龍骨信息提取自動生成二維dwg圖紙，exel表格中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司4.1現場施工階段六、鋁板安裝對鋁板進行編號，自動生成加工圖3.4 異形結構智能校核PROFILED STRUCTURE INTELLIGENT CHECK中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司對鋁板進行編號，自動生成加工圖4.1現場施工階段鋼屋面鋁板采用BIM系統指導安裝,鋼屋面系統為全鋼結構體系，為雙曲結構，外包

10、鋁板不僅需考慮雙曲面板，還要考慮施工誤差、鋼結構變形等，需全程跟蹤測量、根據實測尺寸調整模型后進行幕墻安裝工作中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司3.4 異形結構智能校核PROFILED STRUCTURE INTELLIGENT CHECK鋼屋面系統為全鋼結構體系，為雙曲結構，外包鋁板不僅需考慮雙曲面板，還要考慮施工誤差、鋼結構變形等，需全程跟蹤測量、根據實測尺寸調整模型后進行幕墻安裝工作施工準備布設控制網結構檢測建立施工BIM模型 偏差分析 數據導入處理 精確安裝幕墻龍骨安裝測量 連接件測量幕墻抱箍定位測量安裝精度校核 提取定位點三維坐標幕墻玻璃鋁板測量中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司4.1現場施工階段中建不二幕墻裝飾有限公司中建不二幕墻裝飾有限公司項目經理了解BIM幕墻、BIM實施的意義技術負責人BIM經理商務人員施工人員BIM技術實施與培訓、利用模型進行出圖、下單協調BIM技術實施及與相關方溝通模型的瀏覽、問題反饋模型的瀏覽、工程量提取、材料明細表提取BIM培訓4.1現場施工階段中建不二幕
