1、Good is good, but better carries it.精益求精，善益求善。s格構式錨桿混凝土擋土墻施工方案一）施工準備巴中市費爾頓酒店4#樓格構式錨桿混凝土擋土墻施工專項方案編制人： 審核人： 編制單位：四川煤礦基本建設工程公司巴中費爾頓酒店項目經理部編制日期：2012年9月15日目 錄1、 編制依據-32、 工程慨況-33、 施工部署-344、 錨桿施工-475、 擋土墻施工-786、 保證安全措施-87、 文明施工與環境保護措施-89 格構式錨桿混凝土護壁施工方案1、 編制依據 1、施工圖紙；2、建筑結構荷載規范GB50009-2011；3、砼結構設計規范GB50010-

2、2002；4、建筑邊坡工程技術規范GB50330-2002；5、建筑地基基礎設計規范GBJ50007-2002；6、砼結構工程施工質量驗收規范GB50204-2002；7、建筑抗震設計規范GB50011-2010；8、其他相關規范、標準、現場。2、 工程概況我施工單位已按施工圖進行4#樓房建土方開挖完成。建設單位要求將4#樓建筑物向前平移，建設單位2012年9月30日提供擋土墻格構式錨桿護壁設計變更通知單，擋土墻成型面放坡i=0.3，錨桿垂直間距3000mm,斜面長度3150mm；澆筑商品混凝土，混凝土強度C25，澆筑方式：采用地泵施工作業。邊坡清理，采用人工手持電鎬施工。邊坡安全等級二級，設

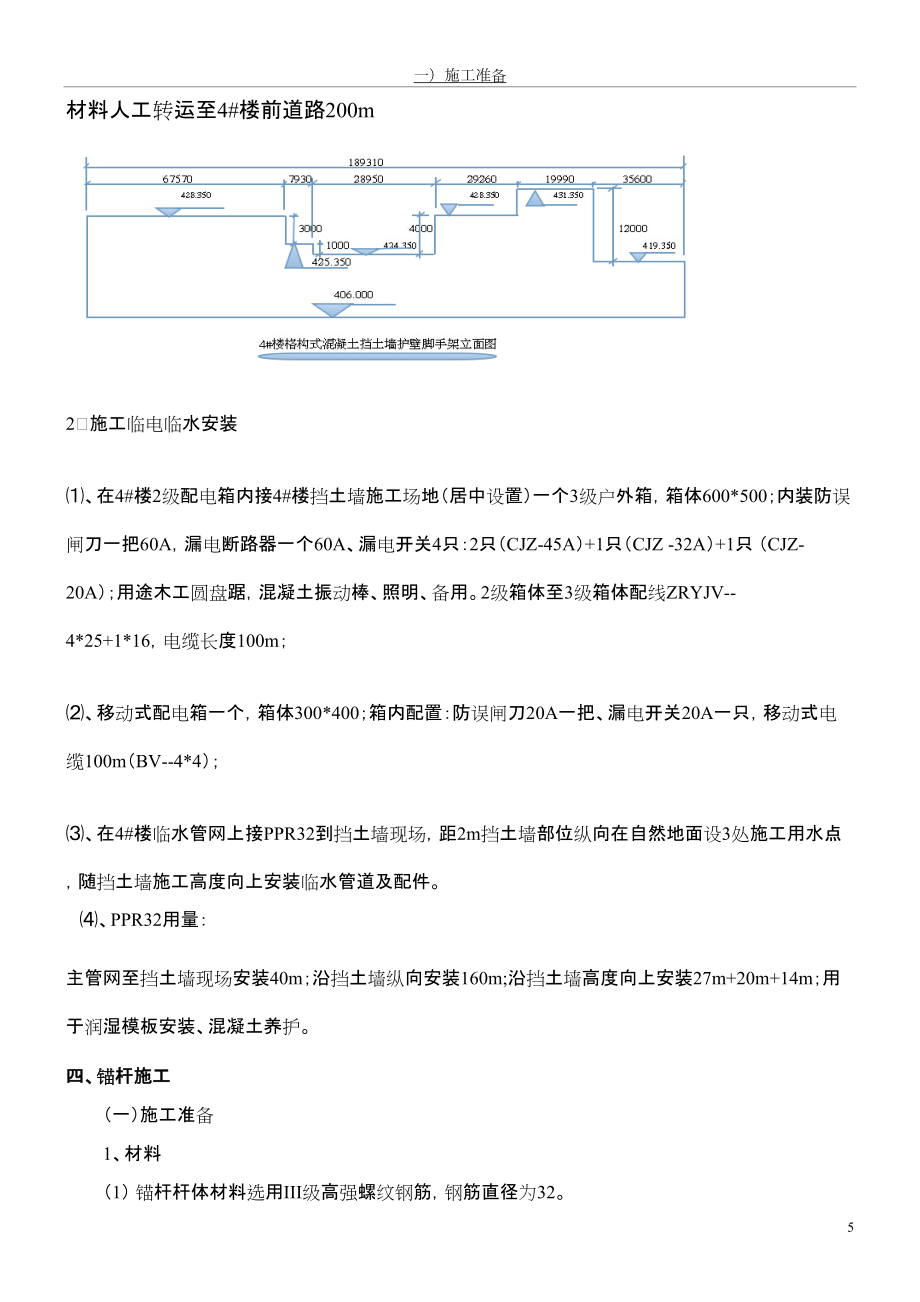

3、計合理使用年限50年，6°抗震設防，設計邊坡治理段406.00-422.800；現場實際須治理段406.000-430.150高度區域。3、 施工部署 1、 搭設裝飾腳手架落地式雙排鋼管腳手架，腳手架高度：406.00m開始搭設，架體高度隨擋土墻成型高度+1.2m；每段架體高度詳下圖，架體搭設面積：3831.00m2。架體拆除后，所以周轉材料人工轉運至4#樓前道路200m2、 施工臨電臨水安裝 、在4#樓2級配電箱內接4#樓擋土墻施工場地（居中設置）一個3級戶外箱，箱體600*500；內裝防誤閘刀一把60A，漏電斷路器一個60A、漏電開關4只：2只（CJZ-45A）+1只（CJZ -

4、32A）+1只 （CJZ-20A）；用途木工圓盤踞，混凝土振動棒、照明、備用。2級箱體至3級箱體配線ZRYJV-4*25+1*16，電纜長度100m； 、移動式配電箱一個，箱體300*400；箱內配置：防誤閘刀20A一把、漏電開關20A一只，移動式電纜100m（BV-4*4）； 、在4#樓臨水管網上接PPR32到擋土墻現場，距2m擋土墻部位縱向在自然地面設3處施工用水點，隨擋土墻施工高度向上安裝臨水管道及配件。 、PPR32用量： 主管網至擋土墻現場安裝40m；沿擋土墻縱向安裝160m;沿擋土墻高度向上安裝27m+20m+14m；用于潤濕模板安裝、混凝土養護。四、錨桿施工（一）施工準備1、材料

5、（1） 錨桿桿體材料選用III級高強螺紋鋼筋，鋼筋直徑為32。（2） 漿體材料采用P.O42.5R水泥凈漿；不得使用PH值小于4的酸性水。（3） 注漿管材料：PE32，保證其在加工和安裝過程中不致損壞，具有抗水性和化學穩定性，與水泥砂漿和防腐劑接觸無不良反應。 2、作業條件（1） 在錨桿施工前，土方開挖完成后邀請地勘、監理、業主相關人員現場確認土層情況能滿足圖紙要求的條件后，清理邊坡采用人工手持電鎬進行施工作業；必須將松動土石、不滿足要求的雜土清理干凈；清理邊坡土石方按平均200mm厚進行計算。（2）采用錨桿潛孔鉆鉆孔施工作業，孔徑Ø110，深度按圖紙要求，每鉆孔2m檢查一次土層是否

6、滿足要求，做好施工記錄。 （3） 施工前，要認真檢查原材料型號、品種、規格及錨桿各部件的質量，并檢查原材料和主要技術性能是否符合設計要求。（4） 工程錨桿施工后，進行張拉試驗（設計張拉力90KN）。（二）操作工藝1、鉆孔（1） 鉆孔前，根據設計要求和土層條件，定出孔位，做出標記。（2） 作業面場地要平坦、堅實，場地寬度>4m。（3） 鉆機就位后，應保持平穩，導桿或立軸與鉆桿傾角一致，并在同一軸線上。（4） 鉆進用的鉆具，可采用地質部門使用的普通巖芯鉆探的鉆頭和管材系列。（5） 根據土層條件可選擇巖芯鉆進，選擇無巖芯鉆進；為了配合跟管鉆進，配備足夠數量的長度為0.5-1.0m的短套管。（6

7、） 在鉆進過程中，精心操作，精神集中，合理掌握鉆進參數，合理掌握鉆進速度，防止埋鉆、卡鉆等各種孔內事故。一旦發生孔內事故，應爭取一切時間盡快處理，并備齊必要的事故應急準備工作。（7） 鉆孔完畢后，用高壓風把孔底沉渣沖洗干凈。2、錨桿桿體的制作與安放（1） 按設計要求制作錨桿，為使錨桿處于鉆孔中心，在錨桿桿件上按圖紙安裝定中架或隔離架； （2） 錨桿鋼筋平直、順直、除油除繡；錨桿制作采用套筒機械連接。（3） 安放錨桿桿體時，防止桿體扭曲、壓彎，注漿管宜隨錨桿一同放入孔內，管端距孔底為50-100mm，桿體放入角度與鉆孔傾角保持一致，安好后使桿體始終處于鉆孔中心。（4） 若發現孔壁坍塌，須重新透孔

8、、清孔，直至能順利送入錨桿為止。 3、注漿 選用水灰比0.38-0.45的1：1水泥砂漿，加入5%的微膨脹外加劑摻合料。（2） 砂漿攪拌均勻，過篩，隨攪隨用，砂漿在初凝前用完，注漿管路應經常保持暢通。（3） 注漿采用砂漿泵將砂漿經壓漿管輸送至孔底，再由孔底返出孔口，待孔口溢出漿液或排氣管停止排氣時，可停止注漿。（4） 漿液硬化后不能充滿錨固體時，應進行補漿，注漿量不得小于計算量，其充盈系數為1.1-1.3。（5） 注漿時，邊灌注邊拔出注漿管。但應注意管口應始終處于漿面以下，注漿時 應隨時活動注漿管，待漿液溢出孔口時全部拔出；（6） 拔出注漿管，拔管時應注意鋼筋有無被帶出的情況，否則應再壓進去直

9、至不帶出為止，再繼續拔管。（7） 注漿完畢應將外露的鋼筋清洗干凈，套PVC-U-40管進行保護。（三）質量標準。1、保證項目（1） 錨桿工程所用原材料、鋼材、水泥漿、水泥砂漿標號必須符合設計要求。（2） 錨固體的直徑、標高、深度和傾角必須符合設計要求。（3） 錨桿的組裝和安放必須符合土層錨桿設計與施工規范的要求。（4） 錨桿的張拉和防銹處理必須符合設計和施工規范的要求。2、基本項目水泥、鋼材必須經過試驗，并符合設計和施工規范的要求，有合格的試驗資料。3、允許偏差（1）錨桿水平方向孔距誤差不應大于50mm，垂直方向孔距誤差不應大于100mm。（2）鉆孔底部的偏斜尺寸不應大于錨桿長度的3%。（3）

10、錨桿孔深不應小于設計長度，也不宜大于設計長度的1%。（4）錨桿錨頭部分的防腐處理應符合設計要求。（四）施工注意事項1、避免工程質量通病（1）土層為頁巖體，有利施工作業，采用錨桿潛孔鉆 ；鉆直徑Ø110mm。根據設計要求和土層條件，認真編制施工組織設計，防止發生鉆孔坍塌、掉塊和縮徑，保證錨桿順利安插和順利灌注。（2） 按設計要求正確制作錨桿，認真安插，確保錨桿安裝質量；（3） 按設計要求嚴格控制水泥砂漿配合比，掌握攪拌質量，并使注漿設備和管路處于良好工作狀態。2、主要安全技術措施（1） 施工前應認真進行技術交底，施工中應明確分工，統一指揮。 （2） 各種設備應處于完好狀態。（3） 注漿

11、管路應暢通，防止塞泵、塞管。（4） 機械設備的運轉部位應有安全防護裝置。（5） 電器設備應設接地、接零，并由持證人員安裝操作，電纜、電線必須架空。（6） 施工人員進入現場應戴安全帽，操作人員應精神集中，遵守有關安全規程。（7） 錨桿鉆機應安設安全可靠的反力裝置。3、產品保護 （1） 施工時，應注意保護定位標準樁，軸線引樁，水準樁，防止碰撞位；（2） 夜間施工時，應合理安排施工順序，有足夠的照明設施。五、擋土墻施工 1、地梁土石方采用機械破除； 2、鋼筋制作安裝：嚴格按圖紙進行施工，不得使用不合格材料。馬鐙采用III級鋼直徑14鋼筋制作成型（詳下圖），馬鐙安裝間距1000*1500梅花形；安裝完

12、成經相關部門驗收合格后，才進行模板安裝。800 450 馬鐙大樣3、 模板安裝：嚴格按照圖紙和錨桿的定位進行肋柱、連梁尺寸施工；擋土墻墻面控制好i=0.3的坡向固定，模板安裝固定利用在錨桿孔內預埋的加固件，確保模板幾何尺寸；滿足混凝土成型感觀效果。模板每施工段按2m為一節拍左右進行作業向上完成到圖紙要求并滿足現場實際狀況。4、 模板拆除：模板拆除后人工轉運到4#樓前道路，運距200m。5、 混凝土澆筑：使用商品混凝土，混凝土等級C30；地泵作業，混凝土振搗采用插入式振動棒；混凝土養護：拆模后檢查混凝土缺陷，修補混凝土缺陷完成，進行塑料薄膜覆蓋養護；并派專人負責作業，確保質量要求。 六、保證安全

13、措施1、安全生產在施工中，嚴格遵守行業法規、安全法規、安全技術規則及公司安全管理辦法和各項安全措施。制定本項目各工種、各工序安全操作細則。主要注意事項在現場各崗位掛牌。（1） 事故控制點：高空墜落事故、設備機具傷人事故、行車事故。（2）施工現場及施工便道應有足夠的照明，不得有黑暗死角。（3）進入施工現場人員，應按規定配戴勞動保護用品和安全用具，作業人員不得穿拖鞋、高跟鞋、硬底易滑鞋。（4）作業人員必須集中精神，不得嘻鬧；嚴禁酒后上崗。（5）機械操作人員必須經過技術培訓，持證上崗。（6）用電符合施工臨時用電安全技術規范，專人負責；開關箱必須設置漏電保護器，嚴禁任意拉線接電。（7）施工現場人員必須

14、嚴格執行建筑安裝工程安全技術規定和建筑安裝工人安全技術規定操作規程。做好防火措施，杜絕安全隱患。七、文明施工與環境保護措施1、嚴格執行國家環保法、礦產資源法、文物保護法 ，以及當地有關行政法規，開工前對全體在建職工進行培訓教育。2、分區進行場地規范、運輸道路、材料場庫、機械停放、攪拌場，做到統一規劃。3、施工現場設置標牌，標明工程名稱，施工單位、項目經理、現場負責人。4、各種材料、物品、設備分類存放界限清楚，放置規矩，砂石料等地材要堆放整齊，主要材料設立標牌（標明名稱、規格、產地、用途等）。10living standards, poor farmers in less than comple
