1、電氣事業本部文件號:SRIDQ-GZL004V00電氣產品來料檢驗規范發布日期：2011-06-30實施時間:2011-07-1青島四方車輛研究所有限公司電氣事業本部發布前H本辦法由電氣事業本部質量保障部提出并歸口本辦法由質量保障部起草。本辦法發布范圍為電氣事業本部。本辦法解釋權歸質量保障部。文件版本號日期修訂描述作者V002011-06-30第一版職務簽名日期作者：質量工程師審核：批準：電氣產品來料檢驗規范.目的為有效控制電氣事業部物料的質量，確保采購的物料、外協件符合規定的要求，特制定本規范。.適用范圍本規范適用于電氣事業部產品所采購的物料、外協件的質量檢驗要求。.參考文件依據相關的技術條

2、件或技術協議.職責電氣事業部庫管員：負責來料的接收a.清點數量b.核對器件c.出具采購到貨單d.U8系統信息錄入e.需要交檢的來料通知質量保障部，檢驗合格后入庫；不需要交檢的直接入庫（對于不需要交檢的由材料庫保存相關的合格證或質量證明）；f.采購到貨單由采購部存檔質量保障部a）確認器件的型號b）負責來料的檢驗實施（包括器件參數、尺寸等檢驗）c）接收結果及檢驗結果的確認與批準d）檢驗報告、材質報告、合格證明等質量文件的存檔.產品質檢屬性非質檢類由庫管員負責對來料進行檢查，包括來料的數量、規格、型號、包裝、批次、有效期等，材料庫保存相關的合格證或質量證明。質檢類由質保部負責進行檢驗：a）機械件外觀

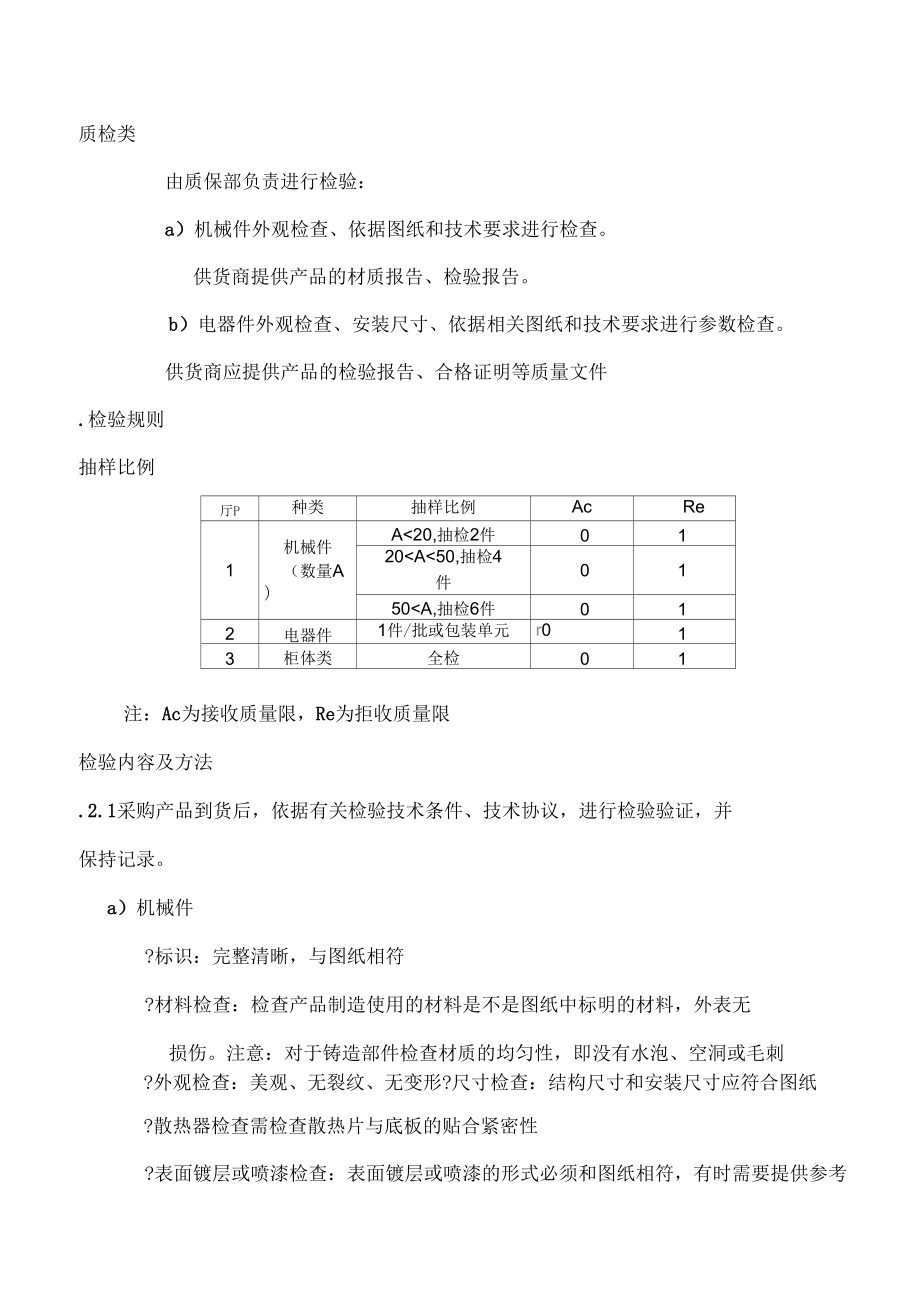

3、檢查、依據圖紙和技術要求進行檢查。供貨商提供產品的材質報告、檢驗報告。b）電器件外觀檢查、安裝尺寸、依據相關圖紙和技術要求進行參數檢查。供貨商應提供產品的檢驗報告、合格證明等質量文件.檢驗規則抽樣比例廳P種類抽樣比例AcRe1機械件（數量A）A<20,抽檢2件0120<A<50,抽檢4件0150<A,抽檢6件012電器件1件/批或包裝單元r013柜體類全檢01注：Ac為接收質量限，Re為拒收質量限檢驗內容及方法.2.1采購產品到貨后，依據有關檢驗技術條件、技術協議，進行檢驗驗證，并保持記錄。a）機械件?標識：完整清晰，與圖紙相符?材料檢查：檢查產品制造使用的材料是不是圖

4、紙中標明的材料，外表無損傷。注意：對于鑄造部件檢查材質的均勻性，即沒有水泡、空洞或毛刺?外觀檢查：美觀、無裂紋、無變形?尺寸檢查：結構尺寸和安裝尺寸應符合圖紙?散熱器檢查需檢查散熱片與底板的貼合緊密性?表面鍍層或噴漆檢查：表面鍍層或噴漆的形式必須和圖紙相符，有時需要提供參考試樣檢查噴漆?焊接連接檢查：應符合圖紙要求?表面處理檢查（有時）：有些部件的特定區域（根據圖紙）必須沒有任何撞擊/碰撞的痕跡b）變壓器類：?標識：應完整清晰?外觀檢查：線圈浸漆、引腳的鍍錫和清潔、外表無損傷?尺寸檢查：結構尺寸和安裝應符合圖紙要求?電氣檢查：絕緣、介電強度c）電氣產品類：?標識：應完整清晰?安裝尺寸：應符合圖

5、紙要求?外觀檢查：外表無損傷、接線端子無折損?電氣參數檢查：輸入、輸出參數應符合相關要求.2.2經檢驗合格的產品，辦理入庫手續。產品入庫、保管執行倉庫管理相關規定。.2.3經檢驗不合格的產品根據不合格控制程序予以退貨或報廢處理。7.接收/來料檢驗流程接收/來料檢驗流程圖以下的流程圖表明由電氣事業部（采購、倉儲）和質量保障部應進行的工作。接收/來料檢驗流程圖注：1.DF:發貨單2.IF:來料檢驗表文件循環流程接收（電氣事業部）采購到貨單、DF存檔<一二，檢驗（質量保障部）質量部保存IF,采購到貨單，入庫單并歸檔。附帶文件（合格證，試驗報告，入庫單第2聯）存檔入庫單第1聯J料庫.入庫質量保障

6、部檢驗員檢驗合格后，填寫檢驗記錄，在采購到貨單上簽字后交料庫辦理入庫，同時完成U8系統操作。對不合格的，按照電氣事業本部不合格控制管理辦法填寫來料不合格報告進行處理。.記錄表見附錄1附錄3變壓器來料檢驗記錄表采購到貨單號：物料編碼：批次號.名稱（用途）：供貨商：日期：檢驗員：項目檢驗標準與方法檢驗結果備注標識應完整清晰外觀檢查線圈浸漆、引腳的鍍錫和清潔、外表無損傷機械檢查尺寸應符合圖紙結構尺寸安裝尺寸電氣檢查絕緣、介電強度電氣產品類來料檢驗記錄表采購到貨單號：物料編碼：批次號.名稱（用途）：供貨商：日期：檢驗員：項目檢驗標準與方法檢驗結果備注標識應完整清晰外觀檢查外表無損傷、接線端于無折損安裝

7、尺寸應符合圖紙要求電氣參數檢查輸入、輸出參數應符合相關要求參考文件：設計參數或廠家提供參數機械件來料檢驗記錄表采購到貨單號：物料編碼：批次號.名稱（用途）：供貨商：日期：檢驗員:項目檢驗標準與方法檢驗結果備注標識完整清晰，與圖紙相符材料檢查符合圖紙要求外觀檢查美觀、無裂紋、無變形尺寸檢查結構尺寸和安裝尺寸應符合圖紙表面鍍層、噴漆檢查表向鍍層或噴漆的形式必須和圖紙相符焊接檢查應符合圖紙要求QEL箱體來料檢驗記錄表供貨商：奔泰日期：檢驗員：序號檢查項目技術要求檢驗結果備注MC2M2MHT2M2STPBTPMC11外觀檢查無皺皮、肥邊、裸點、裂縫、刮痕、皮卜氣孔、結疤、灰塵等。2總體尺寸長X寬X高1

8、950X990X481(mm)公差要求：101250mm土0.35mm251500mm±0.5mm5011000mm±1mm10012000mm土2mm3安裝尺寸頂部：長x寬280X(313.5+313.5)(mm)底部：長x寬280X(233.5+463+240)(mm)4空調控制板安裝尺寸長x寬760X(518+613)(mm)5零件是否齊全符合柜體裝配圖及相應總裝圖明細表6油漆檢查80m150m,允許超過上限，但附著力應符合要求。MC2M2MHT2M2STPBTPMC1結論：QCA箱體來料檢驗記錄表供貨商r：奔泰日期：檢驗員:序號檢查項目技術要求檢驗結果備注QCA-M

9、C1-QCA-MC2-1外觀檢查無皺皮、肥邊、裸點、裂縫、刮痕、皮卜氣孔、結疤、灰塵等。2總體尺寸長X寬X高1850X650X294(mm)不含門及后安裝板公差要求：101250mm±0.35mm251500mm±0.5mm5011000mm±1mm10012000mm±2mm3安裝尺寸頂部：長x寬215X(270+270)(mm)底部：長X寬215X(270+270)(mm)4零件是否齊全符合柜體裝配圖及相應總裝圖明細表5油漆檢查80m150m,允許超過上限，但附著力應符合要求。MC1MC2結論：QRK箱體來料檢驗記錄表供貨商：奔泰日期：檢驗員:序號檢

10、查項目技術要求檢驗結果備注MC2M2MHT2M2STPBTPMC11外觀檢查無皺皮、肥邊、裸點、裂縫、刮痕、皮卜氣孔、結疤、灰塵等。2總體尺寸長X寬X高1950X520X450(mm)4,i4±i、p.3安裝尺寸頂部：長x寬400X370(mm)底部：長x寬400X370(mm)400X365(mm)251500mm±0.5mm5011000mm±1mm10012000mm±2mm4零件是否齊全應符合柜體裝配圖及相應總裝圖明細表5油漆檢查80m150m,允許超過上限，但附著力應符合要求。MC2M2MHT2M2STPBTPMC1結論：BZU箱體來料檢驗記錄

11、表供貨商：奔泰日期：檢驗員:序號檢查項目技術要求檢驗結果備注BZU-MC1-BZU-MC2-1外觀檢查無皺皮、肥邊、裸點、裂縫、刮痕、皮卜氣孔、結疤、灰塵等。2總體尺寸長X寬X高900X460X150(mm)公差要求：101250mm±0.35mm251500mm±0.5mm5011000mm±1mm3安裝尺寸長x寬(435+435)X430(mm)4零件是否齊全符合柜體裝配圖及相應總裝圖明細表5油漆檢查80m150m,允許超過上限，但附著力應符合要求。MC1MC2結論：供貨商:QCE箱體來料檢驗記錄表日期：檢驗員:序號檢查項目技術要求檢驗結果備注QEC-TPB-

12、1外觀檢查無皺皮、肥邊、裸點、裂縫、刮痕、皮卜氣孔、結疤、灰塵等。2總體尺寸長X寬X高840X520X480(mm)公差要求：101250mm土0.35mm251500mm±0.5mm5011000mm±1mm3安裝尺寸長x寬460X300(mm)4零件是否齊全符合柜體裝配圖及相應總裝圖明細表5油漆檢查(80150m)允許超過上限，但附著力應符合要求。6結論：QR5箱體來料檢驗記錄表供貨商：奔泰日期：檢驗員:序號檢查項目技術要求檢驗結果備注1外觀檢查平整光滑、無裂縫、刮痕、污物、磕碰等。2總體尺寸長X寬X高533(490)X482(436)X132.5(126.5)(mm)公差要求：101250mm土0.35mm251500mm±0.5mm5011000mm±1mm3安裝尺寸長x寬57.2X465(mm)4零件是否齊全符合柜體裝配圖及相應總裝圖明細表56結論：中壓接觸器箱體來料檢驗記錄表供貨商：日期：檢驗員:序號檢查項目技術要求檢驗結果備注MT1-MT1-MT2-MT2-MT3-1外觀檢查無皺皮、肥邊、裸點、裂縫、刮痕、皮卜氣孔、結
