1、上海市工程建設規范建筑防排煙技術規程Building smoke control code（報批稿）2005年（上海）前 言上海市工程建設規范民用建筑防排煙技術規程(DGJ08882000)，是一部適用于民用建筑防煙排煙系統設計、計算、施工、調試及驗收的規范。該規程自2000年10月1日起實施以來，在工程應用中起到了積極的指導作用，得到了有關部門及設計人員的認同。在執行及應用該規程過程中，眾多專家將需要修改及補充之處，及時與編寫組進行了溝通和探討。為了適應城市建設加速發展需要，根據上海市建委滬建標定（2004）第13號文件的通知，對原民用建筑防排煙技術規程進行修編。修編后的名稱為建筑防排煙技術

2、規程。修編的主要內容包括以下幾個方面：1 增加適用于工業建筑防排煙系統的內容。2 增加直灌式加壓送風系統設置方式的內容。3 補充及完善了火災類型及排煙系統的計算公式。4 補充及細化施工、驗收條例。本規程在修編過程中，得到了市建委和主、參編單位領導的支持和指導，同時也得到了眾多專家的建議和熱誠幫助。由于經驗和水平有限，本規程難免還有不足之處。各單位和人員在執行時有何意見及建議，請及時告知公安部上海消防研究所（地址：上海市中山南二路601號，郵編：200032），以使本規程在實踐中進一步完善。原規程主編單位、參加單位、主要起草人主編單位：公安部上海消防研究所上海市消防局參編單位：華東建筑設計研究院

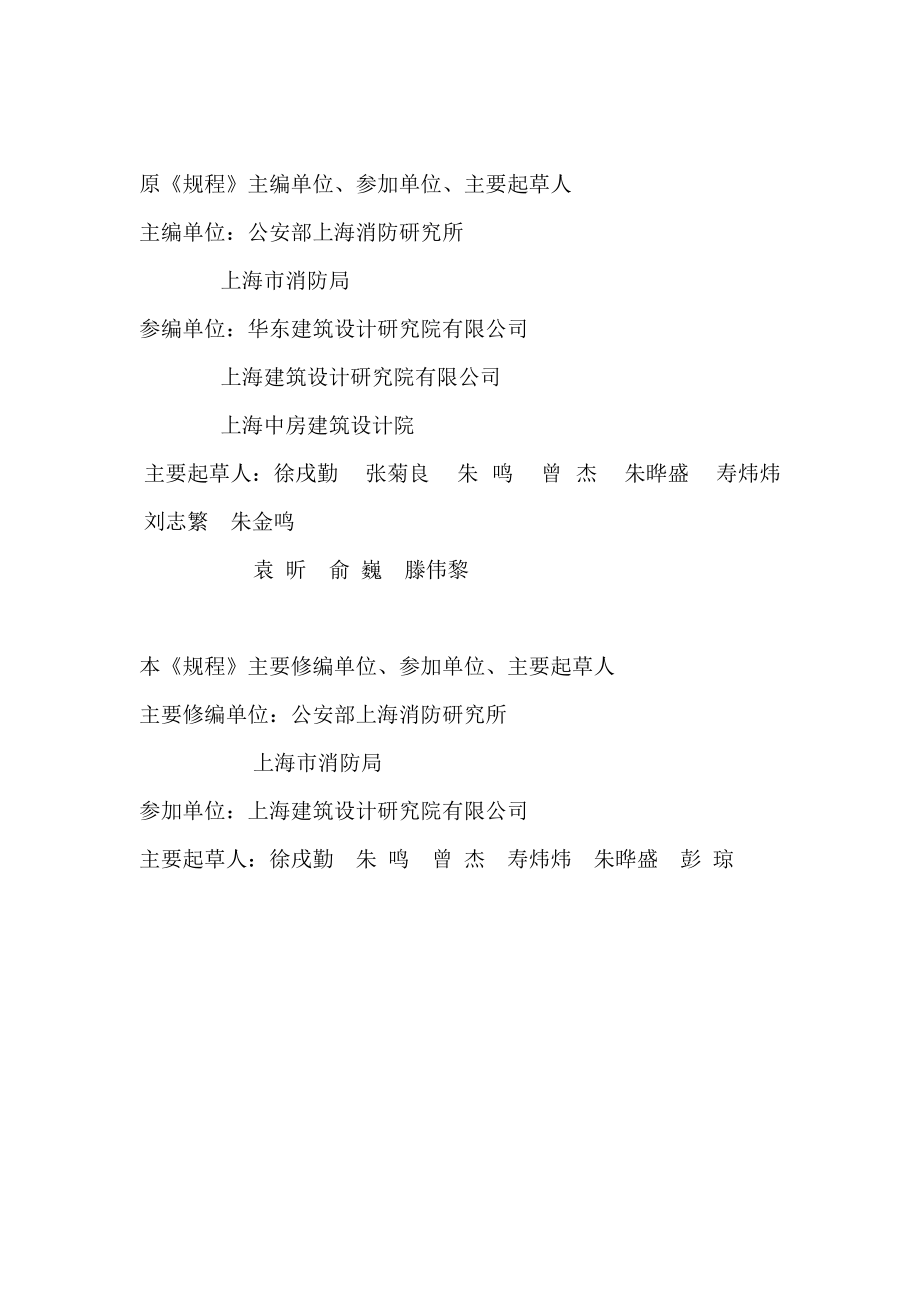

3、有限公司上海建筑設計研究院有限公司上海中房建筑設計院 主要起草人：徐戌勤 張菊良 朱 鳴 曾 杰 朱曄盛 壽煒煒 劉志繁 朱金鳴 袁 昕 俞 巍 滕偉黎 本規程主要修編單位、參加單位、主要起草人主要修編單位：公安部上海消防研究所上海市消防局參加單位：上海建筑設計研究院有限公司主要起草人：徐戌勤 朱 鳴 曾 杰 壽煒煒 朱曄盛 彭 瓊目 次1 總則2 術語和符號2.1 術語2.2 符號3 防煙設計3.1 一般規定3.2 自然通風方式的要求 3.3 機械加壓送風方式的要求 4 排煙設計 4.1 一般規定 4.2火災模型的確定和排煙量 4.3自然通風方式的要求 4.4機械排煙方式的要求 4.5 排煙

4、區域排煙時所需的補風要求5 防排煙系統設計計算5.1 防煙系統設計計算 5.2 排煙系統設計計算 6 防排煙系統施工6.1 一般規定6.2 送風、排煙管道施工6.3 送風機、排煙風機的安裝6.4 送風機、排煙風機與管道的連接6.5 送風口、排煙口的安裝7 防排煙系統試運轉及調試7.1 一般規定7.2 設備單機試運轉及調試7.3 系統聯動試運轉及調試8 防排煙系統驗收8.1 一般規定8.2 防排煙系統設備觀感質量綜合驗收8.3 防排煙系統設備功能驗收8.4 防排煙系統技術性能驗收附錄A 防排煙系統驗收內容表附錄B 本規程用詞說明 1總 則1.0.1 為了控制建筑火災的煙氣流動，有利于人員的安全疏

5、散和消防救援的展開，防止和減少建筑火災的危害，保障社會的公共安全，制定本規程。1.0.2 本規程適用于新建、擴建和改建的民用建筑和工業建筑。1.0.3 建筑的防煙、排煙設計與施工，應針對火災時煙氣流動的特點，采取可靠的防煙、排煙措施，做到安全適用、技術先進、經濟合理。1.0.4 防排煙系統的設計采用新技術、新系統、新設備時，應提出合理的技術依據。1.0.5 防排煙系統的設計、計算、施工、調試及驗收，除執行本規程外，尚應符合現行有關規范的要求。2 術語和符號2.1 術語2.1.1 防、排煙系統 smoke control system防煙系統和排煙系統的總稱。2.1.2 防煙系統 smoke p

6、rotection system采用機械加壓送風方式或自然通風方式，防止煙氣進入疏散通道的系統。2.1.3 排煙系統 smoke extraction system采用機械排煙方式或自然通風方式，將煙氣排至建筑物外的系統。2.1.4 機械加壓送風 mechanical pressurization對樓梯間、前室等部位采用機械送風，使該區域形成正壓區，防止煙氣侵入的方式。2.1.5 機械排煙 mechanical smoke exhausting采用排煙風機，將煙氣排至建筑物外的方式。2.1.6 自然通風 natural ventilation采用可開啟外窗或百葉窗等自然的通風方式。2.1.7

7、中庭 atrium三層或三層以上、對邊最小凈距離不小于6m，且連通空間的最小投影面積大于100m2的大容積空間。2.1.8 煙縷 smoke plume火災煙氣卷吸四周空氣所產生的混合煙氣流。2.1.9 儲煙倉 smoke reservoir在排煙空間的建筑頂部由垂壁、梁等形成的用于積聚煙氣的空間。2.1.10擋煙垂壁 smoke curtain用不燃材料或難燃材料制成的,下垂高度不小于500mm的固定或活動的擋煙設施。2.1.11清晰高度 clear height煙層底部至室內地平面的高度。2.1.12軸對稱型煙縷 axisymmetric plume遠離四周墻壁的火災所產生的煙縷。2.1.

8、13陽臺型煙縷 balcony spill plume煙氣上升到達樓板（吊頂）后，沿著陽臺或其它大的水平突出物邊沿溢出的煙縷。2.1.14窗口型煙縷 window plume煙氣從門和窗等墻壁開口處溢出的煙縷。2.1.15墻型煙縷 wall plume 靠墻發生的火災所產生的煙縷。2.1.16 角型煙縷 corner plume 靠墻角發生的火災所產生的煙縷。2.1.17 防火風管 refractory duct采用不燃、耐火材料制成，通過通風管道的耐火試驗GB17428方法檢測能滿足一定耐火極限的風管。2.1.18 排煙窗 exhaust smoke window 能有效排除煙氣，設置在建筑

9、物的外墻、頂部的可開啟外窗或百葉窗?？砷_啟外窗可分為自動排煙窗和手動排煙窗。2.1.19 自動排煙窗 auto exhaust smoke window與火災自動報警系統聯動或可遠距離控制的排煙窗。2.1.20 手動排煙窗 manual exhaust smoke window人員可以就地方便開啟的排煙窗。2.1.21 排煙防火閥 smoke fire damper安裝在排煙系統管道上，火災時當管道內氣體溫度達到280時自動關閉，在一定時間內能滿足耐火穩定性和耐火完整性的要求，起隔煙阻火作用的閥門。2.1.22 臨界排煙量 critical volumetric flow rate每個排煙口允

10、許排出的最大排煙量。2.2 符 號a，b1排煙口的長和寬A每層電梯門及疏散門的總有效漏風面積(m2)A0所有進氣口總面積(m2)A1門的面積(m2)A4前室的圍護墻面積（m2）AF送風口總面積(m2)AV排煙口截面積(m2)AW窗口開口面積(m2)AS電梯井前室的側面積之和(m2)a4電梯井圍護墻的面積(m2)火災增長系數W窗口煙縷型的修正系數b從開口至陽臺邊沿的距離無因次系數B風管直徑或長邊尺寸C1取值1；當電梯門的縫隙采用密封措施時，取值0.5C2取值1；當電梯井圍護墻三面采用混凝土墻體，另一面為磚石砌筑，或全部采用混凝土墻體時，取值0.5C0進氣口流量系數CV排煙口流

11、量系數CP空氣的定壓比熱(kJ/kg·K)d門的把手到門閂的距離d4開向電梯井的門的總數db排煙窗（口）下煙氣的厚度D排煙口的當量直徑f 每扇電梯門的縫隙長度F每層開啟門洞的總面積(m2)F門的總推力(N)Fdc門把手處克服閉門器所需的力(N)F4電梯井機機械加壓送風量系數g重力加速度(m/s2)H排煙空間的建筑凈高度H1燃燒物至陽臺的高度HW窗口開口的高度Hq最小清晰高度K系數L加壓送風系統的送風量(m3/s)L1保持加壓部位一定的正壓值所需的送風量(m3/s)L2開啟著火層疏散門時保持門洞處風速所需的送風量(m3/s)L3送風閥門的

12、總漏風量(m3/s)Ld電梯井的機械加壓送風量（m3/s）M煙縷質量流量(kg/s)n指數N1漏風門的數量N2開啟門的數量N3漏風閥門的數量0環境溫度下的氣體密度(kg/m3)P壓力差(Pa)Q火災的熱釋放率(kW)Qc火災釋放熱量中的對流部分(kW)t排煙系統啟動時間T煙氣的絕對溫度(K)T0環境的絕對溫度(K)T煙層平均溫度與環境溫度之差()v門洞斷面風速(m/s)V排煙量(m3/h)Vcrit臨界排煙量(m3/s)w火源區域的開口寬度W煙縷擴散寬度W1門的寬度Z燃料面到煙層底部的高度Z1火焰極限高度ZB陽臺之上的高度ZW開口的頂部到煙層之間的高度

13、(m)3 防煙設計3.1 一般規定 下列部位應設置防煙系統：1 疏散樓梯間；2 前室、合用前室；3 避難層(間)。 建筑中高度超過100m的電梯井宜設置機械加壓送風方式的防煙系統。 下列樓梯間或前室、合用前室可以不設置防煙系統：1 利用敞開的陽臺、凹廊作為防煙樓梯間的前室、合用前室，或前室、合用前室設有不同朝向可開啟外窗的樓梯間；2 建筑高度低于100m的居住建筑，前室、合用前室設有符合要求可開啟外窗時的樓梯間；3 十八層及十八層以下的居住建筑，樓梯間設有符合要求可開啟外窗時的前室或合用前室；4 防煙樓梯間的樓梯間設有機械加壓送風時的前室；5 消防電梯井設有機械加壓送風時的消防電梯前室；6 消

14、防電梯井和防煙樓梯間的樓梯間均設有機械加壓送風時的合用前室。 防煙方式可采用自然通風方式或機械加壓送風方式。 當防煙樓梯間的前室或合用前室采用機械加壓送風方式時，其樓梯間也應采用機械加壓送風方式。 建筑高度超過50m的公共建筑和工業建筑中的防煙樓梯間及前室、消防電梯前室、合用前室的防煙系統應采用機械加壓送風方式。 建筑高度低于100m的居住建筑，其防煙樓梯間及前室、消防電梯前室、合用前室的防煙系統宜采用可開啟外窗的自然方式，當建筑高度超過100m時，應采用機械加壓送風方式。 當建筑的地下部分為三層或三層以上，或當?shù)叵伦畹讓邮覂?nèi)地坪與室外出入口地面高差大于10m時，應設置防煙樓梯間，并采用機械加

15、壓送風方式；當?shù)叵聻橐坏絻蓪?，且地下最底層的地坪與室外出入口地面高差不大于10m時，應設置封閉樓梯間，當封閉樓梯間首層有直接開向室外的門或有不小于1.2m2的可開啟外窗時，其樓梯間可不采用機械加壓送風方式。 高層建筑的封閉樓梯間應靠外墻，宜采用自然通風方式，當不能采用自然通風方式時，應采用機械加壓送風方式。 加壓送風機的送風量應由保持加壓部位規定正壓值所需的送風量、門開啟時保持門洞處規定風速所需的送風量以及采用常閉送風閥門的總漏風量三部分組成。 采用機械加壓送風的部位不應設置百葉窗、不宜設置可開啟外窗。 當不具備設置加壓送風豎井的條件時，樓梯間可采用直灌式加壓送風系統。直灌式加壓送風系統的設置

16、應符合以下規定：1 超過20層的高層建筑，應采用樓梯間上下部位對送的方式，上下送風部位的間距不應小于15層。2 直灌式加壓送風系統的送風量宜比計算值或表-1、3.3.7-2 中的送風量增加20%。3.2自然通風方式的要求 靠外墻的敞開樓梯間、封閉樓梯間、防煙樓梯間每五層內自然通風面積不應小于2.00m2，并應保證該樓梯間頂層設有不小于0.80m2 防煙樓梯間前室、消防電梯前室自然通風面積不應小于2.00m2，合用前室不應小于3.00m2。 避難層(間)應設有兩個不同朝向的可開啟外窗或百葉窗，且每個朝向的自然通風面積不應小于2.00m2。3.3機械加壓送風方式的要求 機械加壓送風風機可采用軸流風

17、機或中、低壓離心風機，其安裝位置應符合下列要求：1 送風機的進風口宜直接與室外空氣相聯通；2 送風機的進風口不宜與排煙機的出風口設在同一層面。如必須設在同一層面時，送風機的進風口應不受煙氣影響；3送風機應設置在風機房內（除排煙風機外）或室外屋面上。風機房應采用耐火極限不低于2.0h的隔墻和1.5h的樓板及甲級防火門與其它部位隔開。當條件受到限制時，可設置在專用空間內，空間四周的圍護結構應采用耐火極限不低于1.0h的不燃燒體。4 設常開加壓送風口的系統，其送風機的出風管或進風管上應加裝單向風閥或電動風閥；當風機不設于該系統的最高處時，應設與風機聯動的電動風閥。 加壓送風口設置應符合下列要求：1

18、樓梯間宜每隔23層設一個常開式百葉送風口；合用一個井道的剪刀樓梯應每層設一個常開式百葉送風口；2 前室應每層設一個常閉式加壓送風口，火災時由消防控制中心聯動開啟火災層的送風口。當前室采用帶啟閉信號的常閉防火門時，可設常開式加壓送風口；3 送風口的風速不宜大于7m/s； 4 送風口不宜設置在被門擋住的部位；5 只在前室設機械加壓送風時，宜采用頂送式送風口或采用空氣幕形式。 送風管道應采用不燃燒材料制作，當采用金屬風道時，管道風速不應大于20m/s；當采用內表面光滑的混凝土等非金屬材料風道時，不應大于15m/s。 非設置在獨立管道井內的加壓送風管應采用耐火極限不小于1.0h的防火風管，但穿越疏散樓

19、梯間、前室、避難間區域時可不限。 送風井道應采用耐火極限不小于1.0h的隔墻與相鄰部位分隔，當墻上必須設置檢修門時應采用丙級防火門。 當系統的余壓超過最大壓力差時，應設置余壓調節閥或采用變速風機等措施。最大壓力差應由公式5.1.3計算確定。 封閉樓梯間、防煙樓梯間的機械加壓送風的風量應由公式5.1.1計算確定，當系統負擔層數(層)大于六層時可按表3.3.7-1、3.3.7-2規定確定，當計算值和本表不一致時，應按二者中較大值確定；前室的機械加壓送風的風量應由公式5.1.1計算確定。表3.3.7-1封閉樓梯間、防煙樓梯間(前室不送風)的加壓送風量系統負擔層數(層)加壓送風量(m3/h)71925

20、0003000020323500040000表3.3.7-2 防煙樓梯間(前室送風)的加壓送風量系統負擔層數(層)送風部位加壓送風量(m3/h)719防煙樓梯間16000200002032防煙樓梯間2000025000注：1 表3.3.7-1與表3.3.7-2的風量按開啟2.00mm×1.60mm的雙扇門確定。當采用單扇門時，其風量可乘以0.75系數，非該尺寸的雙扇門可按面積比例進行修正；當有兩個或兩個以上出入口時，其風量應乘以1.501.75系數。開啟門時，通過門風速不宜小于0.7m/s。2 風量上下限選取應按層數、風道材料、防火門漏風量等因素綜合比較確定。 超過32層或建筑高度超

21、過100m的高層建筑，其送風系統和送風量應分段設計。 前室均設機械加壓送風的剪刀樓梯間可合用一個機械加壓送風風道，其風量應按二個樓梯間風量計算，送風口應分別設置。3.3.10封閉避難層(間)的機械加壓送風量應按避難層(間)凈面積每平方米不少于30m3/h計算。 電梯井的機械加壓送風量可根據電梯井的縫隙量及煙囪效應大小，由公式5.1.2計算確定或按每層每梯的送風量為1350m3/h計算。 機械加壓送風應滿足走廊前室樓梯間的壓力呈遞增分布，余壓值應符合下列要求：1 前室、合用前室、消防電梯前室、封閉避難層(間)與走道之間的壓差應為2530Pa； 2 封閉樓梯間、防煙樓梯間、防煙電梯井與走道之間的壓

22、差應為4050Pa。4排煙設計4.1 一般規定4.1.1 下列部位應設排煙系統：1 公共建筑的中庭、大堂；2 商場、餐廳、歌舞娛樂放映游藝場所、大空間辦公室；3 設有集中式空氣調節系統旅館的走道；4 高層建筑的辦公室、人員集中或可燃物較多的房間及走道；5地下建筑的辦公室和可燃物品貯藏室；6汽車庫；7 舞臺、演播室；8火災危險性為甲乙丙類的廠房和倉庫。4.1.2 在4.1.1所述部位中，滿足以下條件時，可不設排煙系統：1 除旅館外，走道的裝修采用不燃材料，且室內設有符合要求的排煙設施或房門至安全出口的距離小于20m的走道； 2走道或回廊設有排煙設施，建筑中單元的建筑面積小于100m2的房間； 3

23、當室內或走道設有符合要求的排煙設施時，無可燃物或可燃物較少的獨立防煙分區的中庭、大堂；4機電用房；5機械立體汽車庫及建筑面積小于2000m2的單層汽車庫； 6面積小于500m2的甲乙丙類廠房及面積小于300 m2甲乙丙類倉庫。 排煙系統可采用自然通風方式或機械排煙方式，多層民用建筑宜采用自然通風方式，廠房、倉庫的自然通風方式尚可采用設置固定的采光帶、采光窗的方式。采光帶、采光窗采用可熔材料制作。注：可熔材料系指在高溫條件下（一般大于80）自行熔化并不產生熔滴的可燃材料。 無回廊的中庭，其建筑的使用層面宜設機械排煙系統；有回廊的中庭，其建筑的使用層面無排煙系統時，其回廊應設機械排煙系統，回廊與中

24、庭之間應設擋煙垂壁或卷簾。 敞開樓梯和自動扶梯穿越樓板的口部，應設擋煙垂壁或卷簾。 防煙分區不宜大于2000m2，長邊不應大于60m。當室內高度超過6m，且具有對流條件時，長邊不應大于75m。1 防煙分區應采用擋煙垂壁、隔墻、梁等劃分；2 擋煙垂壁或梁的下垂高度應由計算確定，且應滿足疏散所需的清晰高度，最小清晰高度應由公式5.2.1計算確定。4.1.7當煙縷的質量流量大于150kg/s，或儲煙倉的煙層溫度與周圍空氣溫差小于15時，應重新調整排煙措施。4.1.8設有排煙系統的部位宜設自動噴水滅火系統，并應設補風系統。補風系統可采用機械送風方式或自然進風方式。4.1.9 室內或走道的任一點至防煙分

25、區內最近的排煙口或排煙窗的水平距離不應大于30m，當室內高度超過6m,具有對流條件時其水平距離可增加25%。4.1.10 同一個防煙分區應采用同一種排煙方式。4.1.11超過32層或建筑高度超過100m的高層建筑，其排煙系統和排煙量應分段設計。4.2火災模型的確定和排煙量4.2.1 排煙風機的風量應按各防煙分區中最大一個分區的排煙量、風管（風道）的漏風量及其他防煙分區的排煙口或排煙閥的漏風量之和計算。4.2.2各類場所的火災模型可由公式5.2.2計算或表4.2.2確定。當噴淋設置高度大于10m時，應按無噴淋場所對待。表4.2.2熱釋放量熱釋放量Q(MW)設有噴淋的商場3.0設有噴淋的辦公室、客

26、房1.5設有噴淋的公共場所2.5設有噴淋的汽車庫1.5設有噴淋的超市、倉庫4.0設有噴淋的中庭1.0無噴淋的辦公室、客房6.0無噴淋的汽車庫3.0無噴淋的中庭4.0無噴淋的公共場所8.0無噴淋的超市、倉庫20.0設有噴淋的廠房1.5無噴淋的廠房8.0注：設有快速響應噴頭的場所可按本表減小40%。4.2.3一個防煙分區的排煙量應由公式5.2.5計算確定，但下列場所可按以下規定確定：1 設有噴淋的客房，其走道或回廊的機械排煙量不應小于9000m3/h；具備自然通風條件的走道，當走道兩側自然通風面積均不小于1.2m2時可不設置機械排煙系統； 2 無噴淋的客房，或單元的建筑面積小于100m2且設有噴淋

27、的房間,其走道或回廊的機械排煙量不應小于13000m3/h；當走道兩側自然通風面積均不小于2m2時可不設置機械排煙系統； 3 隔間面積小于500m2的房間，其排煙量可按60m3/（h·m2）計算，或設置不小于室內面積2%的排煙窗；4 設有噴淋的大空間辦公室、汽車庫，其排煙量可按6次/h換氣計算且不應小于30000m3/h，或設置不小于室內面積2%的排煙窗。 5 隔間面積小于500m2的車間、庫房，其排煙量可按60m3/（h·m2）計算。4.3 自然通風方式的要求4.3.1排煙窗應設置在排煙區域的頂部或外墻，并應符合下列要求：1當設置在外墻上時，設置高度不應低于儲煙倉的下沿或

28、室內凈高度的1/2，并應沿火災氣流方向開啟;2宜分散布置，每組排煙窗的長度不宜大于2.5m;3設置在防火墻兩側的排煙窗與防火墻的距離應不小于2m；4自動排煙窗附近應同時設置便于操作的手動開啟裝置；5走道設有機械排煙系統的辦公樓，當辦公室的面積小于300m2時,除排煙窗的設置高度及開啟方向可不限外，其余仍按上述要求執行。排煙窗的面積應由公式5.2.7計算確定并符合下列要求： 1當開窗角大于70°時，其面積應按窗的面積計算；2當開窗角小于70°時，其面積應按窗的水平投影面積計算； 3當采用側拉窗時，其面積應按開啟的最大窗口面積計算；4當采用百葉窗時，其面積應按窗的有效面積計算。

29、4.3.3 中庭及建筑面積大于500m2且兩層以上的商場應設置與火災自動報警系統聯動的自動排煙窗。4.3.4采用自然通風的廠房、倉庫的外窗設置應符合下列要求：側窗應沿建筑物的二條對邊均勻設置。頂窗應在屋面均勻設置，屋面斜度12°,每200 m2的建筑面積應設置一組；屋面斜度>12°，每400m2的建筑面積應設置一組。固定的采光帶、采光窗應在屋面均勻設置，每400m2的建筑面積應設置一組，且每個需排煙的房間至少設置一組。( ? )4.3.6廠房、倉庫的可開啟外窗的面積確定應符合下列要求：1 采用自動開啟方式時，廠房的排煙面積應為排煙區域建筑面積的2%，倉庫的排煙面積增加

30、一倍；2 采用手動開啟方式時，廠房的排煙面積應為排煙區域建筑面積的3%，倉庫的排煙面積增加一倍；注： 當設有自動噴水滅火系統時，面積可減半。4.3.7當建筑室內凈高度超過6m，建筑室內凈高度每增加1m，排煙面積可減少5%，但不小于排煙區域建筑面積的1%。4.3.8固定的采光帶、采光窗的設置面積應達到4.3.6條第1款中可開啟外窗面積的250%。建筑物同時設置可開啟外窗和固定的采光帶、采光窗時，應符合下列要求：1當設置自動排煙窗時，自動排煙窗的面積與40%的固定的采光帶、采光窗的面積之和應達到4.3.6條第1款所需的排煙面積要求；2 當設置手動排煙窗時，60%的手動排煙窗的面積與40%的固定的采

31、光帶、采光窗的面積之和應達到4.3.6條第2款所需的排煙面積要求。4.4 機械排煙方式的要求4.4.1 排煙風機可采用離心式或軸流排煙風機(滿足280時連續工作30min的要求)，排煙風機入口處應設置能自動關閉的排煙防火閥，并聯鎖關閉排煙風機。4.4.2 排煙風機宜設置在排煙系統的頂部，煙氣出口宜朝上，并應高于加壓送風機的進風口，兩者垂直距離不應小于3m或水平距離不應小于10m。當系統中任一排煙口或排煙閥開啟時，排煙風機應能自行啟動。4.4.3 排煙風機應設置在專用的風機房內或室外屋面上，風機房應采用耐火極限不低于2.0h的隔墻和1.5h的樓板及甲級防火門與其它部位隔開。當條件受到限制時，可設

32、置在專用空間內，空間四周的圍護結構應采用耐火極限不低于1.0h的不燃燒體，風機兩側應有600mm以上的空間。當必須與其他風機合用機房時，應符合下列條件：1 機房內應設有自動噴水滅火系統；2 機房內不得設有用于機械加壓送風的風機與管道；3 排煙風機與排煙管道上不得設有軟接管。4.4.4排煙管道必須采用不燃材料制作，當采用金屬管道時，管道內風速不宜大于20m/s；當采用內表面光滑的混凝土等非金屬材料管道時，不宜大于15m/s。4.4.5當?shù)蹴攦?nèi)有可燃物時，吊頂內的排煙管道應采用不燃燒材料進行隔熱，并應與可燃物保持不小于150mm的距離。4.4.6當火災確認后，同一排煙系統中著火防煙分區的排煙口或自

33、動排煙閥應呈開啟狀態，其他防煙分區的排煙閥或排煙口應呈關閉狀態。4.4.7 排煙系統與通風、空氣調節系統宜分開設置。當合用時，應符合下列條件：1系統的風口、風道、風機等應滿足排煙系統的要求；2當火災被確認后，應能開啟排煙區域的排煙口和排煙風機，并在15s內自動關閉與排煙無關的通風、空調系統。4.4.8排煙井道應采用耐火極限不小于1h的隔墻與相鄰區域分隔；當墻上必須設置檢修門時，應采用丙級防火門；水平排煙管道穿越防火墻時，應設排煙防火閥；當穿越兩個及兩個以上防火分區或排煙管道在走道的吊頂內時，其管道的耐火極限不應小于1h；排煙管道不應穿越前室或樓梯間，如確有困難必須穿越時，其耐火極限不應小于2h

34、。4.4.9 排煙口的設置應符合下列要求：1 排煙口應設在儲煙倉內；2火災時由火災自動報警裝置聯動開啟排煙區域的排煙口或自動排煙閥，且在現場設置手動開啟裝置；3排煙口的設置宜使煙流方向與人員疏散方向相反，排煙口與安全出口的距離不應小于1.5m(盡量遠離安全出口)；4排煙口的風速不宜大于10m/s。利用吊頂空間進行間接排煙時，封閉式吊頂其吊平頂上設置的煙氣流入口的頸部煙氣速度不宜大于2.7m/s，且吊頂應采用不燃燒材料；房間的排煙口設在格柵吊頂內時，吊頂?shù)拈_孔率不應小于吊頂凈面積的25%。注：采用格柵吊頂?shù)姆块g的隔墻應隔到上層樓板底部。4.5 排煙區域排煙時所需的補風要求4.5.1 補風量不應小

35、于排煙量的50%，空氣應直接從室外引入，且機械送風口或自然補風口應設在儲煙倉以下。4.5.2 機械送風口的風速不宜大于10m/s，公共聚集場所不宜大于5m/s，自然補風口的風速不宜大于3m/s。4.5.3設有機械排煙的走道或小于500m2的房間，可不設補風系統。4.5.4排煙區域所需的補風系統應與排煙系統聯動開啟，送風口位置宜設在同一空間內相鄰的防煙分區且遠離排煙口，兩者距離不應小于5m。 5防排煙系統設計計算5.1 防煙系統設計計算5.1.1 前室或樓梯間的機械加壓送風量應按以下公式計算L=L1+L2+L3 (5.1.1-1)式中 L加壓送風系統的總送風量(m3/s)L1=0.827AP1/

36、n×1.25×N1 (5.1.1-2)式中 L1保持加壓部位一定的正壓值所需的送風量(m3/s)；A每層電梯門及疏散門的總有效漏風面積(m2)；門縫寬度：疏散門，0.0020.004m；電梯門，0.0050.006mP壓力差(Pa)；樓梯間取4050Pa，前室取2530Pa；n指數(一般取2)；1.25不嚴密處附加系數；N1漏風門的數量；當采用常開風口時：取樓層數當采用常閉風口時：取1L2=FvN2 (5.1.1-3)式中L2開啟著火層疏散門時為保持門洞處風速所需的送風量(m3/s)；F每層開啟門的總斷面積(m2)；v門洞斷面風速(m/s)取0.71.2m/s；N2開啟門的

37、數量；當采用常開風口時：20層及以下取2，20層以上取3當采用常閉風口時：取1L3=0.083AFN3 (5.1.1-4)式中 L3送風閥門的總漏風量(m3/s)；AF每層送風閥門的總面積(m2)；0.083閥門單位面積的漏風量(m3/s·m2)；N3漏風閥門的數量；當采用常用風口時：取0當采用常閉風口時：取樓層數5.1.2 電梯井的機械加壓送風量應按以下公式計算：當有前室時： Ld=0.0014·F4· (C2·a4+A4)（5.1.2-1）當無前室時： Ld=F4· (0.0038·C1·f·d4+0.0014

38、·C2·a4) （5.1.2-2）式中 Ld電梯井的機械加壓送風量（m3/s）；F4電梯井的機械加壓送風量系數，由圖5.1.2查得；C1取值1；當電梯門的縫隙采用密封措施時，取值0.5； f 每扇電梯門的縫隙長度；d4開向電梯井的門的總數；C2取值1；當電梯井圍護墻三面采用混凝土墻體，另一面為磚石砌筑，或全部采用混凝土墻體時，取值0.5；a4電梯井的圍護墻面積(m2)；A4前室的圍護墻面積（m2）。 電梯井機械加壓送風量系數（原圖） 機械加壓送風系統最大壓力差應按以下公式計算P=2(F-Fdc)(W1-d)/(W1A1) (5.1.3)式中 A1門的面積(m2)；d門

39、的把手到門閂的距離；F門的總推力(N)，一般取110N；Fdc門把手處克服閉門器所需的力(N)；W1單扇門的寬度。5.2 排煙系統設計計算 最小清晰高度應按以下公式計算：Hq =1.6+0.1H (5.2.1)式中 Hq最小清晰高度H排煙空間的建筑凈高度 火災熱釋放量應按以下公式計算Q=at2 (5.2.2)式中 Q火災熱釋放量(kW)；t排煙系統啟動時間；a火災增長系數(按表5.2.2取值) 火災增長系數火情典型材料火災增長系數慢0.0029中等棉花/聚酯海綿0.012快滿裝郵袋/泡沫塑料/疊起的木箱0.047特快含甲醇酒精的火/速燃的軟包家具0.188 煙縷質量流量

40、應按以下公式計算：1 軸對稱型煙縷當 ZZ 1 M=0.071Qc1/3Z5/3+0.0018Qc (5.2.3-1)ZZ1 M=0.032Qc3/5Z (5.2.3-2)Z1=0.166Qc2/5 (5.2.3-3)式中Qc熱釋放量的對流部分，一般取值為0.7Q(kW)Z燃料面到煙層底部的高度（取值應大于等于最小清晰高度）Z1火焰極限高度M煙縷質量流量(kg/s)2 陽臺溢出型煙縷M=0.41(QW2)1/3(ZB +0.3 H1)1+0.063(ZB +0.6H1)/W2/3 (5.2.3-5)式中H1燃料至陽臺的高度；ZB陽臺之上的高度；W煙縷擴散寬度；W=

41、w+bw火源區域的開口寬度b從開口至陽臺邊沿的距離當ZB13W，陽臺型煙縷的質量流量可使用公式(5.2.3-1)。3窗口型煙縷M=0.68(AwHw1/2)1/3(Zw+w)5/3+1.59AwHw1/2 (5.2.3-6)w=2.4Aw2/5Hw1/5-2.1Hw (5.2.3-7)式中Aw窗口開口的面積(m2)Hw窗口開口的高度Zw開口的頂部到煙層的高度w窗口煙縷型的修正系數4 墻型煙縷當 ZZ1 M=0.0355（2QC）1/3Z5/3+0.0018QC (5.2.3-8)Z=Z1 M=0.035QC(5.2.3-9)ZZ1 M=0.016（2QC）3/5Z(5.

42、2.3-10)式中Qc熱釋放量的對流部分，一般取值為0.7Q(kW)Z燃料面到煙層底部的高度Z1火焰極限高度M煙縷質量流量(kg/s) 5 角型煙縷當 ZZ1 M=0.01775（4QC）1/3Z5/3+0.001 8QC(5.2.3-11)Z=Z1 M=0.035QC(5.2.3-12)ZZ1 M=0.008（4QC）3/5Z(5.2.3-13)式中Qc熱釋放量的對流部分，一般取值為0.7Q(kW)Z燃料面到煙層底部的高度Z1火焰極限高度M煙縷質量流量(kg/s) 煙氣平均溫度與環境溫度的差應按以下公式計算或查表5.2.4：T=Qc/MCp (5.2.4)式中T煙氣平

43、均溫度與環境溫度的差() ；Cp空氣的定壓比熱，一般取1.02(kJ/kg·K)。 火災煙氣速查表（原表） 排煙量應按以下公式計算或查表5.2.4：V=MT/0T0 (5.2.5)式中V排煙量(m3/s)；0環境溫度下氣體的密度(kg/m3)通常t0=20，0=1.2(kg/m3)；T0環境的絕對溫度(K)；T煙氣的絕對溫度(K)，T=T0+T。5.2.6 機械排煙系統中，每個排煙口的排煙量不應大于臨界排煙量Vcrit, Vcrit按以下公式計算，且db/D不宜小于2。 Vcrit=0.00887db5/2(TT0)1/2 (5.2.6)式中Vcrit臨界排煙量(m3/s)；無因次系

44、數，當排煙口設于吊頂并且其最近的邊離墻小于0.5米或排煙口設于側墻并且其最近的邊離吊頂小于0.5米時，取2.0; 當排煙口設于吊頂并且其最近的邊離墻大于0.5米時，取2.8;db排煙口下煙氣的厚度；T0環境的絕對溫度(K)；T 煙層平均溫度與環境溫度之差(K)；D排煙口的當量直徑，當排煙口為矩形時，D=2ab1/(a+b1)；a，b1排煙口的長和寬； 采用自然排煙方式所需通風面積的計算 1/2 M T2+AVCV/A0C02TT0AVCV=(5.2.7)0 2gdbTT0式中 AV排煙口的截面積(m2)；A0所有進氣口的總面積(m2)；CV排煙口流量系數(通常選定在0.50.

45、7之間)；C0進氣口的流量系數(通常約為0.6)；0環境溫度下氣體的密度(kg/m3)；g重力加速度(m/s2)；db排煙窗下煙氣的厚度；T煙氣的絕對溫度(K)，T=T+T0；T0環境的絕對溫度(K)。 注：公式中AVCV在計算時應采用試算法6 防排煙系統施工6.1 一般規定 防排煙系統必須按批準的設計圖紙施工，修改設計應有設計單位的變更通知或認可。6.1.2 防排煙系統的使用的主要材料、設備等產品應具有出廠檢驗合格證和由國家質量監督檢驗中心出具的檢驗報告。6.1.3 防排煙系統施工、調試除應符合本規程外，尚應符合國家現行有關標準、規范的規定。6.1.4 防排煙系統的設備安裝，應符合其產

46、品說明書的有關要求。6.2 送風、排煙管道施工6.2.1 送風、排煙管道可采用鍍鋅鋼板等金屬材料，或采用混凝土砌塊等非金屬材料制成。6.2.2 金屬送風、排煙管道的制作和安裝應符合下列要求：1 金屬送風、排煙管道的最小壁厚應按表6.2.2-1中選用：表6.2.2-1 金屬送風、排煙管道的最小壁厚類別風管直徑或長邊尺寸 B (mm) 圓形風管矩形風管送風系統排煙系統B3200.50.50.75320B4500.60.60.75450B6300.750.60.75630B10000.750.751.01000B12501.01.01.01250B20001.21.01.22000B4000

47、按設計1.2按設計2 風管的連接采用法蘭連接，風管法蘭材料規格應按表6.2.2-2、6.2.2-3選用表6.2.2-2 圓形風管法蘭風管直徑B（mm）法蘭材料規格扁鋼角鋼B14020×4140B28025×4280B50025×3500B125030×41250B200040×4表6.2.2-3矩形風管法蘭風管長邊尺寸B（mm）法蘭用料規格（角鋼）螺栓規格B63025×3M6630B150030×4M81500B250040×42500B400050×5M103 風管支、吊架的間距，應符合下列要求：1）

48、風管水平安裝，其直徑或長邊尺寸小于400mm時，間距不應大于4m;大于或等于400mm時，間距不應小于3m;2） 風管垂直安裝，間距不應大于4m,但每根立管的固定件不應少于2個：4 機械防排煙系統的矩形風道的接縫應采用咬口形式，接縫處須保持密封；5 送風、排煙管道的單位面積允許漏風量應符合通風與空調工程施工質量驗收規范GB50243中的規定。送風管道允許漏風量應根據工作壓力確定；排煙管道均按中壓系統的規定。6 管道與風機的連接，宜采用法蘭連接，或采用不燃燒材料的柔性連接；7 管道穿越隔墻時，管道與隔墻之間的空隙，應采用水泥砂漿等非燃燒材料嚴密填塞；8 排煙管道的隔熱層應采用厚度不小于40mm的

49、不燃絕熱材料進行隔熱（如礦棉、巖棉、硅酸鋁等）；6.2.3 非金屬管道的制作及安裝要求應符合下列要求：1 當采用混凝土或磚砌塊風道時應保證管道的氣密性，灰縫必須飽滿，內表面水泥砂漿面應平整。2 磚、混凝土風道的允許漏風量不應大于矩形金屬低壓風管規定值的1.5倍。3 當采用玻璃鋼等其它材料時，內壁要求平整。連接的法蘭的規格應分別符合表6.2.3的規定，其螺栓孔的間距不應大于120mm；矩形風管法蘭的四角處，應設有螺孔；當采用套管連接時，套管厚度不應小于風管板材的厚度。 表6.2.3 無機玻璃鋼風管法蘭規格 風管邊長B（）材料規格（寬×厚）連接螺栓B40030×4M8400 B

50、100040×61000B200050×8M106.3 送風機、排煙風機的安裝6.3.1 送風機、排煙風機宜設在混凝土或鋼架基礎上，但不應設減振裝置；若排煙系統必須與空調系統共用，需要設置減振裝置時，不應使用橡膠減振裝置。6.3.2 送風機、排煙風機外殼至墻壁或其它設備的距離不應小于600mm。6.4 送風機、排煙風機與管道的連接6.4.1 送風機、排煙風機與管道的連接方式應恰當，以減少風量的損失。6.4.2 送風機與管道連接時，在管道轉彎處宜加裝導流葉片，保證氣流順暢。6.5 送風口、排煙口的安裝6.5.1 送風口、排煙口應可靠地固定在設計位置上。6.5.2 送風口（閥）與排煙口（閥）的機械傳動部件應不脫落、不松弛、運行可靠。6.5.3 消防控制中心給出的動作信號或現場手動操作，應能使送風口、排煙口及自動排煙窗可靠地動作。 6.5.4 走道排煙口（閥）及前室常閉送風口（閥）的手控纜繩安裝長度不應大于6 m，90°彎曲不應多于3個，彎曲半徑不應小于300 mm；手控纜繩用的預埋管不應有死彎及癟陷。6.5.5 風口與風管的連接應嚴密、牢固，邊框與建筑裝飾面貼實，外表面應平整。7 防排煙系統試運轉及調試7.1 一般規定7.1.1 防排煙系統在安裝完畢投入使用前，必須進行系統的測定和調試。7.1.2 系統調試所
