1、 電氣配線配電一般規范131 適用范圍 設備的局部與整體配電規范 適用于機電設備的接線標識、導線與電纜線徑選用、導線與電纜顏色的選用、按鈕與指示燈顏色的選用、配線與設備配電的規范。2 本規范引用標準 GB/T48841985 絕緣導線的標記 GB/T40261992 電器設備接線端子和特定導線線端的標識及應用字母數字系統的通則GB/T26811981 電工成套裝置中的導線顏色 GB/T26821981 電工成套裝置中的指示燈和按鈕的顏色GB/T135341992 電氣顏色標志代號 GB/T5226.1-1996 工業機械電氣設備安全1、導線和電纜及配線規范導線和電纜的選用原則導線 導線一般應為

2、銅質的。任何其他材質的導線都應具有承載相同電流的標稱截面積,導線最高溫度不應超過表1規定的值。表1 正常和短路條件下導線允許的最高溫度(單位:)絕緣種類正常條件下導線最高溫度短路條件下導線短時極限溫度聚氯乙烯(PVC)70160橡膠60200交聯聚乙烯(XLPE)90250硅橡膠(SiR)180350短路時間下超過5s的假定絕熱性能。正常工作時的載流容量 導線和電纜的載流容量由下列因素確定正常條件下,通過最大可能的穩態電流時導線的最高允許溫度;短路條件下,允許的短時極限溫度。 導線截面積應使得在最大穩態電流或其等效值情況下,導線溫度不超過表1中的規定值。 外部配線的連續負載電流容量規定見表2。

3、如果電纜用鋁代替銅導線,則表7-112中的數值應乘以0.78減額系數。表2 穩定環境溫度40時,采用不同敷設方法的PVC絕緣銅導線或電纜的載流容量IZ敷設方法(圖1-5)B1B2CE截面積/mm2載流容量IZ/A電子設備線對0.2-4.04.00.3-5.05.00.5-7.17.10.75-9.1-9.1三相系統中的單芯非屏蔽電纜0.757.6-1.010.49.611.711.51.513.512.215.216.12.518.316.5212242523283063229363710444050521660536670257767848835978310410450-12312370-1

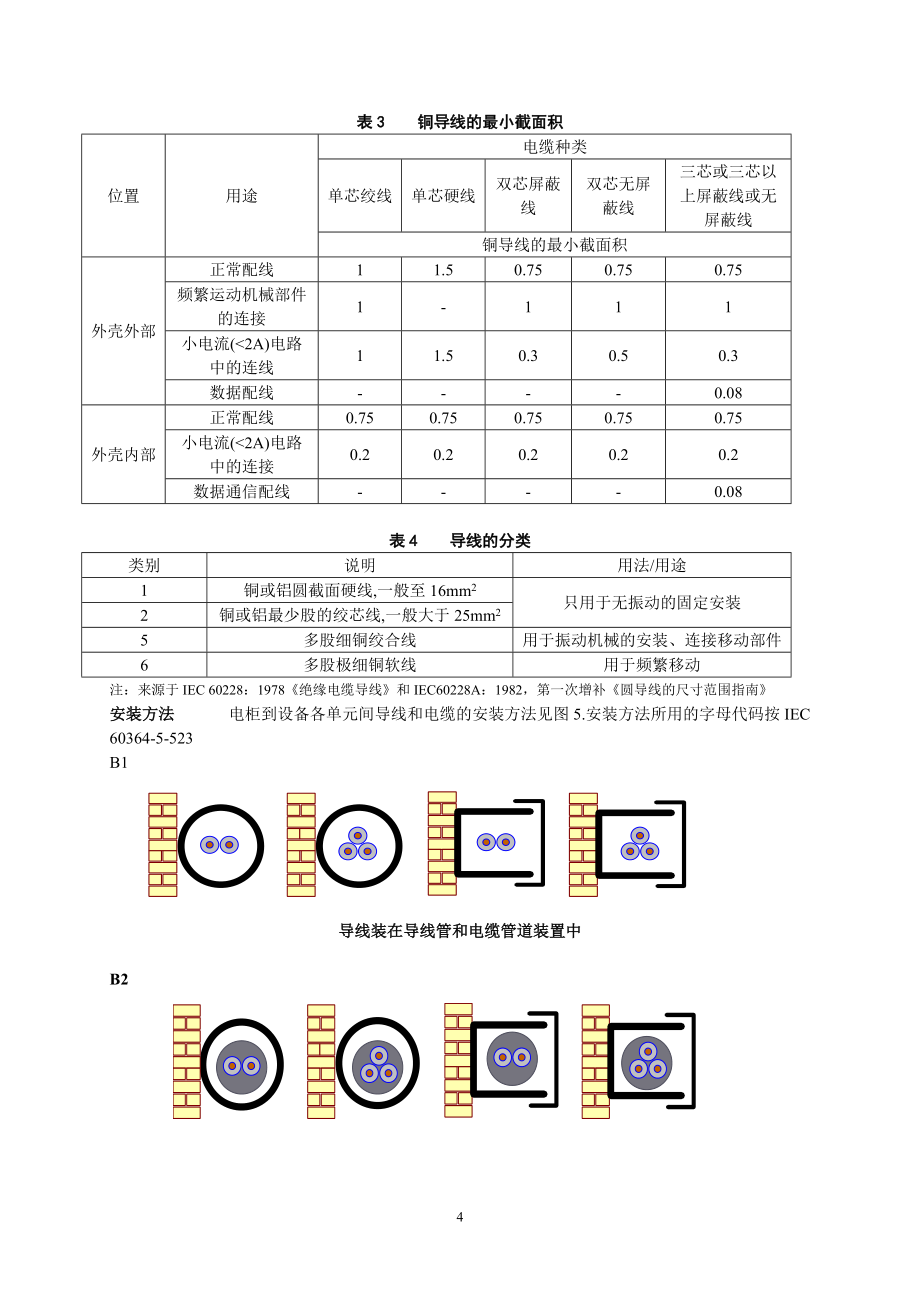

4、5515595-192192120-221221電壓降 電壓降不應超過額定電壓的5%,為此,有必要采用截面積大于表2規定值的導線。最小截面積 為確保適當的機械強度,導線截面積應不小于表3示出值。如果用其他措施得到足夠的機械強度且不削弱正常功能,可以使用比表3示出值小的導線。電柜內部具有最大電流為2A的電路的配線不必遵守表3的要求。表3 銅導線的最小截面積位置用途電纜種類單芯絞線單芯硬線雙芯屏蔽線雙芯無屏蔽線三芯或三芯以上屏蔽線或無屏蔽線銅導線的最小截面積外殼外部正常配線11.50.750.750.75頻繁運動機械部件的連接1-111小電流(<2A)電路中的連線11.50.30.50.3數

5、據配線-0.08外殼內部正常配線0.750.750.750.750.75小電流(<2A)電路中的連接0.20.20.20.20.2數據通信配線-0.08表4 導線的分類類別說明用法/用途1銅或鋁圓截面硬線,一般至16mm2只用于無振動的固定安裝2銅或鋁最少股的絞芯線,一般大于25mm25多股細銅絞合線用于振動機械的安裝、連接移動部件6多股極細銅軟線用于頻繁移動注：來源于IEC 60228：1978絕緣電纜導線和IEC60228A：1982，第一次增補圓導線的尺寸范圍指南安裝方法 電柜到設備各單元間導線和電纜的安裝方法見圖5.安裝方法所用的字母代碼按IEC 60364-5-523B1導線裝

6、在導線管和電纜管道裝置中B2C D 電纜懸掛壁側和裝在開式電纜托架上圖5 導線和電纜的安裝方法方法B1:用導線管(用于布線的管狀部件,絕緣導線和電纜穿入其中,且可更換)和電纜管道裝置(由底座和可拆卸罩組成的封閉外殼裝置,是包容絕緣電線、電纜、軟線和其他電氣設備的管道)放置和保護導線（單芯電纜）。方法B2：同B1，但用于多芯電纜方法C：沒有導線管和管道，電纜懸裝壁側。方法E：電纜水平或電纜托架上（一種底部為連續條狀略向上折邊無罩的電纜支架）。2、 配線的一般規范連接和布線一般要求 所有連接，尤其是保護接地電路的連接應牢固，沒有意外松脫的危險。連接方法應與被連接導線的截面積及導線的性質相適應。對鋁

7、或鋁合金導線，要特別考慮電蝕問題。只有專門設計的端子，才允許一個端子連接兩根或多根導線。但一個端子只應連接一根保護接地電路導線。只有提供的端子適用于焊接工藝要求才允許焊接連接。接線座的端子應清楚做出與電路圖上相一致的標記。軟導線管和電纜的敷設應使液體能排離該裝置。當器件或端子不具備端接多股芯線的條件時，應提供攏合絞芯束的辦法。不允許用焊錫來達到此目的。屏蔽導線的端接應防止絞合線磨損并應容易拆卸。識別標牌應清晰、耐久、適合于實際環境。接線座的安裝和接線應使內部和外部配線不跨越端子（見GB 14048.7）導線和電纜敷設 導線和電纜的敷設應使兩端子之間無接頭或拼接點。 為便于連接和拆卸電纜和電纜束

8、的需要,應提供足夠的附加長度。 如果導線端部分受到不適當的張力,則多芯電纜端部應夾牢。 應盡量將保護導線靠近有關的負載導線安裝,以便減少回路阻抗。不同電路的導線 不同電路的導線可以并排放置,可以穿在同一通道(如導線管或電纜管道裝置)中,也可以處于同一多芯電纜中,只要這種安排不削弱各自電路的原有功能。如果這些電路的工作電壓不同,應把它們適當的隔板彼此隔開,或者把同一管道內的導線都用最高電壓導線的絕緣。 不經過電源切斷開關斷開的電路,應與其他配線分開,或者用顏色來區分(或兩種辦法同時采用),以便在電源切斷開關處在”通”或”斷”位置時均能夠辨認出它們是帶電的。電柜內配線 配電盤的配線應固定，以保持它

9、們處于應有的位置。只有在用阻燃絕緣材料制造時才允許使用非金屬和線槽或通道（見GB12666.2） 建議安裝在電柜內的電氣設備，要設計和制作成允許從電柜正面修改配線。如果有困難，或控制器件是背后接線，則應提供檢修門或能旋出的配電盤。 安裝在門上或其他活動部件上的器件，應采用適合可控部件頻繁運動用的軟導線連接。這些導線應固定在固定部件上和與電氣連接無關的活動部件上。 不敷入通道的導線和電纜應牢固固定住。 引出電柜外部的控制配線，應采用接線座或連接插銷插座組合。 動力電纜和測量電路的電纜可以直接接到想要連接的器件的端子上。電柜外配線一般要求 引領電纜進入電柜的導入裝置或通道，連同專用的管接頭，密封墊

10、等一起，應確保不降低防護等級（控制裝置外殼防護等級一般不低于IP54）。外部通道 連接電氣設備電柜外部的導線應封閉在適當通道（如導線管或電纜管道裝置）中，只有具有適當保護套的電纜，無論是否用開式電纜托架或電纜支承設施，都可使用不封閉的通道安裝。 和通道或多芯電纜一起使用的接頭附件應適合于實際環境。 如果至懸掛按鈕站在連接必須使用柔性連接，則應采用軟導線管或軟多芯電纜。懸掛站的重量不應借助軟導線管或多芯電纜來支承，除非是為此目的專門設計的導線管或電纜。軟導線管或軟多芯電纜應使且于少量或不經常運動的連接。也用于靜止電動機，位置開關和其他外部安裝器件的連接。機械的移動部件的連接 頻繁移動的部件應采用

11、適合于彎曲使用的導線連接。軟電纜和軟導管的安裝應避免過度彎曲和繃緊，尤其是在接頭附件部位。 移動電纜的支承應使得在連接點上沒有機械應力，也沒有急彎。彎曲回環應有足夠的長度，以便使電纜的彎曲半徑至少為電纜外等徑10倍。如果移動電纜靠近運動部件，則應采取措施使它們之間至少應保持25mm距離。否則應在兩者之間安設隔板。 電纜護套應能而受由于移動而產生的正常磨損，并能經受大氣污染物質（如油、水、冷卻液、粉塵）的影響。 如果軟導線管靠近運動部件，則在所有運行情況下，其結構和支承裝置均應能防止對軟導線管或電纜的損傷。軟金屬導線管不應用于快速和頻繁的移動，除非是為此目的專門設計的。備有標志電纜的預接引出線的

12、器件(位置開關、接近開關)可不提供導線管的端接裝置。 連接交流電路和直流電路的導線應允許安裝在同一通道中而不考慮其電壓情況，只要通道中的導線全部按其中的最高電壓來選用絕緣。機械上器件的互連 如果裝在機械上的幾個開關器件(如位置傳感器、按鈕)是串行或并聯的，建議器件間的導線返回到構成中間測試點的接線座。這些接線應便于安裝，充分保護，并在有關圖上示出。 插頭插座連接 如果設備是可移式的，插頭應連接在電路的負載邊。PELV電路除外。 插頭插座組合的設計應使得在所有帶電極接通之前接通保護接地電路，并且只有插頭中的所有帶電極全部斷開后才能切斷接地極。符合采用保安特低電壓的規定或僅用作簡化拆裝(多極接插件

13、)的情況除外。 額定值大于16A或正常工作中需保持接通的插頭插座組合，應為保持式的以防止斷開。額定值為63A或63A以上的插頭插座組合，應為帶組合開關的聯鎖式的。 插頭插座組合的型式應使得無論何時，包括在連接器插人或拔出期間，均要防止與帶電體意外接插頭插座組合應有適當的尺寸，并應有足夠的接觸壓力和擦拭作用，以確保正常的通電連續性。觸頭間的間距應適用于所使用的電壓，在連接器插入和拔出期間均應保持住。 如果同一電氣設備上使用幾個插頭插座組合，則應做出清楚標記，建議采用機械編碼以防相互插錯。民用的以及GB 11918給出型式的插座不應用于控制電路。為了裝運的拆卸 為了裝箱運輸需要在分段處拆斷布線時，

14、分段處應在易接近護殼中提供接線座或提供插頭插座組合附件。這些接線座或連接器本身應具備防護實際環境影響的能力或被適當封裝。備用導線 應考慮提供維護和修理用的備用導線；當提供備用導線時，應連接在備用端子上，或用和防護接觸帶電體同樣的方法予以隔離。通道、接線盒與分線盒一般要求 可能與導線絕緣接觸的銳棱、焊碴、毛刺、粗糙表面或螺紋，應從通道和接頭附件上清除。必要時應提供由阻燃、耐油絕緣材料構成的附加防護，以保護導線絕緣。通道應提供IP33的最低防護等級。 易存積油或水分的分線盒、引線箱、電纜管道裝置中應允許留有直徑6mm的排泄孔。 為了防止電氣導線管與油、氣和水管混淆，建議電氣導線管用實體隔離安設，或

15、者做出明顯標記。 通道和電纜托架應剛性支承，其位置應離運動部件有足夠的距離，并使損傷磨損的可能性減至最小。在人行通道區域內，導線槽和電纜托架的安裝應為該通道提供至少2m高的凈空。 僅為機動保護裝置提供通道和接線盒。 導線槽滿率 關于導線槽滿率的考慮應基于通道的直線性和長度以及導線的柔性。建議通道的尺寸和布置要使導線和電纜容易裝入。 硬金屬導線管及管接頭 硬金屬導線管及管接頭應為鍍鋅鋼或適合使用條件的耐腐蝕材料制成。應避免使用不同金屬，因為它們在接觸中會產生電位差腐蝕作用。 導線管應牢固固定在其位置上并將其兩端支承住。管接頭應與導線管相適應并適用。應使用帶螺紋的管接頭，除非由于結構上的困難妨礙著

16、裝配。如果使用無螺紋管接頭，則導線管應牢固固定在設備上。導線管的折彎不應損壞導線管，也不應減小導線管的有效內徑。 金屬軟導線管及管接頭 金屬軟導線管應由金屬軟管或編織線網鎧裝組成，它應適用于預期的實際環境。管接頭應與軟導線管相適應并適用。 非金屬軟導線管及管接頭 非金屬軟導線管應耐彎折，它應具有與多芯電纜護套類似的物理性能。這種軟導線管應適用于預期的實際環境和使用在預期的環境溫度內。管接頭應與軟導線管相適應并適用。 電纜管道裝置 電柜外部的電纜管道裝置應剛性支承，并應與機械的運動部位或污染部分隔開。 蓋板的形狀應正覆蓋滿周邊；應允許加密封墊。蓋板應采用絞鏈或掛鏈連接到電纜管道裝置上，并應使用系

17、留螺釘或其他適合的緊固件使蓋板緊密固緊。對于水平安裝的電纜管道裝置，其蓋板不應裝在底部。 如果電纜管道裝置是分段供應的，則各段之間的連接應緊密配合，但不要求加密封襯墊。 除接線或排水需用孔外，不應有其他開口。電纜管道裝置不應有敞開的不用的出砂孔。機械的隔間和電纜管道裝置 應允許用機械立柱或基座內的隔間或電纜管道去封裝導線，只要該隔間或電纜管道裝置是與冷卻液槽及油箱隔離并完全封閉的。敷設在封閉的隔羊或電纜管道裝置中的導線應被固緊，其布置應使得它們不易受到物理破壞。端子座、接線盒與分線盒 端子座應安置在易于接近的盒內。安裝在機械上的接線盒和轉接盒（包括所有的孔口）應提供至少IP44的防護等級。這些

18、盒子的結合面或密封墊應經得住預期的實際環境包括污染的影響。接線盒與分線盒不應有敞開的不用的出砂孔，也不應有其他開口，其結構應能隔絕粉塵、油和冷卻液之類的物質。電動機的接線盒 電動機的接線盒應密封，僅與電動機及安裝在電動機上的器件（如制動器、溫度傳感器、反接制動開關或測速發電機）進行連接。3、導線和電纜的標記主標記：只標記導線或線束的特征,而不考慮其電氣功能的標記系統。補充標記：一般用作主標記的補充,并且以每一導線或線束的電氣功能為依據的標記系統。識別標記原則識別標記必須標在導線兩端,必要時,標在導線全長的可見部位。在某些情況下,補充標記已足夠識別時,可不要主標記。主標記系統的應用獨立標記與從屬

19、遠端標記同屬于主標記系統,這種標記不考慮導線的電氣功能,其中,獨立標記是與導線所連接的端子標記無關的一種標記,而從屬遠端標記是與遠端所連的端子標記相同的一種標記。補充標記的應用 補充標記和主標記一樣,可以是字母或數字,也可采用顏色標記或合適的符號。在某些情況下,為避免混淆,最好用符號(如斜杠/)將補充標記和主標記分開。補充標記的應用表6標記類型極性標記相位標記保護導線和接地線的標記說明正極用+,負極用-直流系統的中間線用字母M如果負極標記與相連字符有可能發生混淆,則負極標記應使用放在括號內的連字符”(-)”來表示用大寫字母或數字或兩者兼用表示相序,交流系統中的中性線必須用字母N標明,如果可能產

20、生混淆,用以標明相位的數字或字母應放在兩斜杠之間(例如/8/)保護導線用PE不接地的保護導線用PU接地線用E保護導線和中性線共用一線用PEN標記的排列如果標記包括不同的組成部分,應用下列辦法將各部分區別開來。用一個間隔,或一個適當的符號,例如連字符；用不同的印刷字體；組成標記的各不同部分應按下述兩種方法之一表示沿導線的軸向 (縱向標記)；橫切導線的軸向 (模向標記)。在任何情況下,字的排列應便于閱讀。它們可以排成列或排成行,并且應從上到下,從左到右。導線或線束(電纜)上標記排列(見表7)表7 導線或線束(電纜)上標記排列標記形式排成一行的縱向標記排成一列的縱向標記排成一行的模向標記排成一列的模

21、向標記標記圖示A1-B4A1B4A1-B4A1B4標記使用的字體及導線(或線束)上標記在接線圖上的標注標記使用的字體 標記應盡可能使用大寫黑體字母和阿拉伯數字,或用標準的圖形符號；對從屬標記,應盡可能用與端子標記相同的字體。導線(或線束)上的標記在接線的標注要求在圖上標出導線的標記時,該標記應放在靠近導線圖形符號處；當采用從屬兩端標記時,其導線兩端的標記順序,在接線圖上的和導線上的必須一致；補充標記按其功能,可以只標注在接線圖上、只標注在某些導線上或所有導線上、標注在接線圖和導線上。標記基本原則字母數字系統由大寫黑體拉丁字母和阿拉伯數字構成。標志直流元件的字母從字母表的前半部分即A至M 中選用

22、，標志交流元件的字母從字母表的后半部分即N至Z中選用。字母“I”和“O”不能使用，符號“+”和“-”可以使用。表8 設備特定接線端子的標記和特定導線線端的識別導體名稱字母數字符號設備端子標記導線線端的識別交流系統電源導體第一相第二相第三相中性線UVWNL1L2L3N直流系統電源導體正極負極中間線保護導體不接地的保護導體保護中性導體接地導體低噪聲接地導體接機殼、接機架等電位連接CDMPEPU-ETEMMCCL+L-MPEPUPENETEMMCC只有當這些接線端子或導體的電位與保護導體或接地導全的電位不等時，才采用這些識別標記。4、導線和電纜的顏色（摘自GB/T2681-1981）依導線顏色標志電

23、路的規定（見表9）依電路選擇導線顏色的規定（見表10）表9 依導線顏色示志電路的規定序號導線顏色所標志電路1黑色裝置和設備的內部布線2棕色直流電路的正極3紅色交流三相電路的3相半導體三極管的集電極半導體三極管的集電極半導體二極管、整流二極管或晶閘管的陰極4黃色交流三相電路的1相半導體三極管的基極晶閘管和雙向晶閘管的門極5綠色交流三相電路的2相6藍色直流電路的負極半導體三極管的發射極半導體二極管、整流二極管或晶閘管的陽極7淡藍色交流三相電路的零線或中性線直流電路的接地中間線8白色雙向晶剖管的主電極無指定用色的半導體電路9黃和綠雙色安全用的接地線10紅、黑色并行用雙芯導線或雙根絞線連接的交流電路表10 依電路選擇導線顏色的規定序號電路導線顏色1交流三相電路的1相2相3相零線或中性線安全用的接地線黃色綠色紅色淡藍色黃和綠雙色2用雙芯導線或雙根絞線連接的交流電路紅黑色并行3直流電路的正極負極接地中間線棕色藍色淡藍色4半導體三極管的集電極基 極發射極紅色黃色藍色5半導體二極管和整流二極管的陽極陰極藍色紅色6晶閘管的陽極門極陰極藍色黃色紅色7雙向晶閘管的門 極主電極黃色白色8整個裝置及設備的內部布線一般推薦半導體電路有混淆時黑色白色容許選指定用色外的其他顏色（如：橙、紫、灰、
