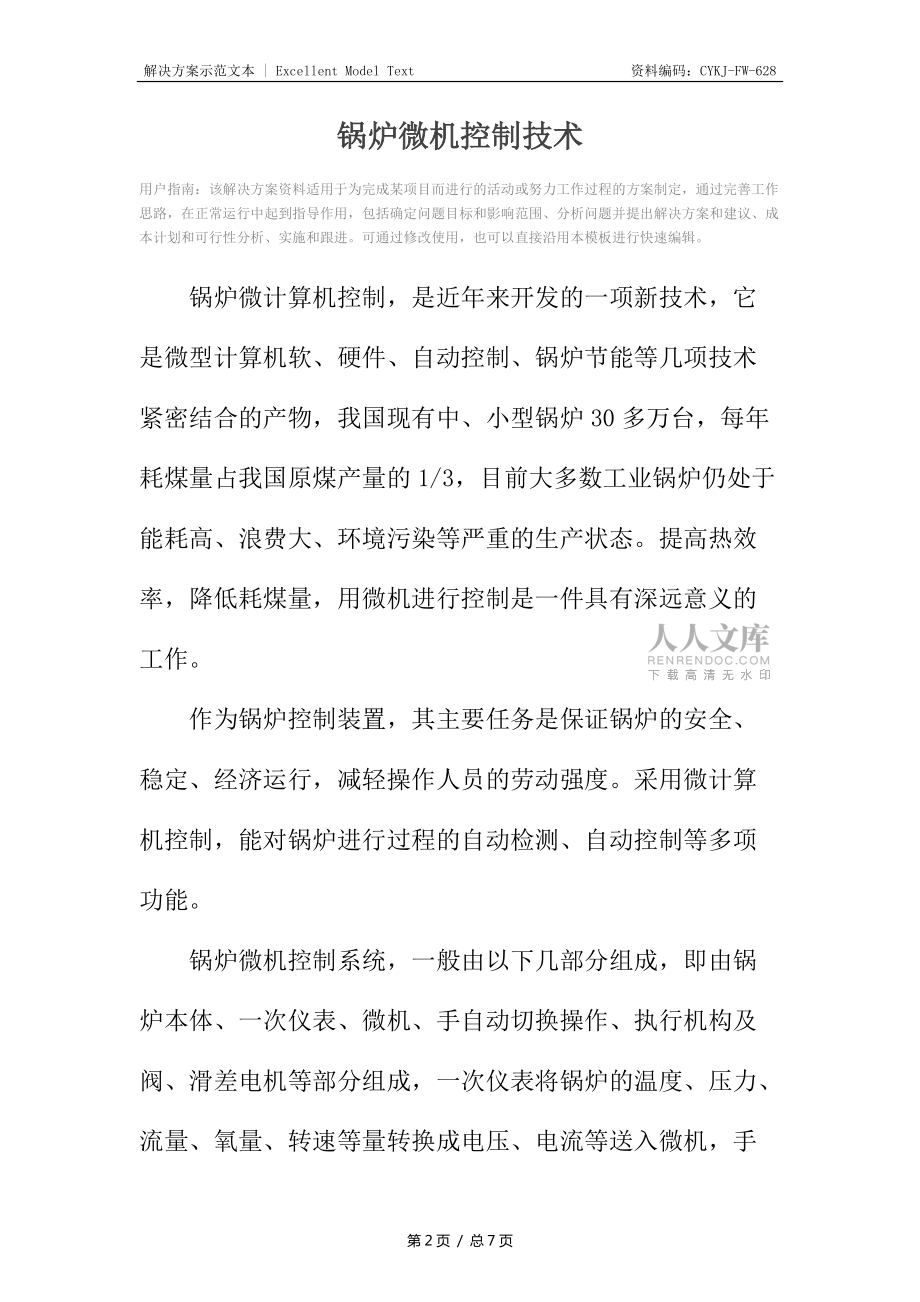

1、解決方案示范文本 | Excellent Model Text 資料編碼：CYKJ-FW-628編號：_鍋爐微機控制技術審核：_時間：_單位：_鍋爐微機控制技術用戶指南：該解決方案資料適用于為完成某項目而進行的活動或努力工作過程的方案制定，通過完善工作思路，在正常運行中起到指導作用，包括確定問題目標和影響范圍、分析問題并提出解決方案和建議、成本計劃和可行性分析、實施和跟進。可通過修改使用，也可以直接沿用本模板進行快速編輯。鍋爐微計算機控制，是近年來開發的一項新技術，它是微型計算機軟、硬件、自動控制、鍋爐節能等幾項技術緊密結合的產物，我國現有中、小型鍋爐30多萬臺，每年耗煤量占我國原煤產量的1/

2、3，目前大多數工業鍋爐仍處于能耗高、浪費大、環境污染等嚴重的生產狀態。提高熱效率，降低耗煤量，用微機進行控制是一件具有深遠意義的工作。作為鍋爐控制裝置，其主要任務是保證鍋爐的安全、穩定、經濟運行，減輕操作人員的勞動強度。采用微計算機控制，能對鍋爐進行過程的自動檢測、自動控制等多項功能。鍋爐微機控制系統，一般由以下幾部分組成，即由鍋爐本體、一次儀表、微機、手自動切換操作、執行機構及閥、滑差電機等部分組成，一次儀表將鍋爐的溫度、壓力、流量、氧量、轉速等量轉換成電壓、電流等送入微機，手自動切換操作部分，手動時由操作人員手動控制，用操作器控制滑差電機及閥等，自動時對微機發出控制信號經執行部分進行自動操

3、作。微機對整個鍋爐的運行進行監測、報警、控制以保證鍋爐正常、可靠地運行，除此以外為保證鍋爐運行的安全，在進行微機系統設計時，對鍋爐水位、鍋爐汽包壓力等重要參數應設置常規儀表及報警裝置，以保證水位和汽包壓力有雙重甚至三重報警裝置，這是必不可少的，以免鍋爐發生重大事故。微機控制系統由機箱、通道箱、CRT顯示器、打印機、鍵盤、報警裝置、低通濾波器及I/V轉換板等組成，能完成對給水、給煤、鼓風、引風等進行自動控制，使鍋爐的汽包水位、蒸汽壓力保持在規定的數值上，以保證鍋爐的安全運行，平穩操作，達到降低煤耗、提高供汽質量的目的，同時對運行參數如壓力、溫度等有流程動態模擬圖、光柱模擬圖等多幅畫面并配有數字說

4、明，還可對汽包水位、壓力、爐溫等進行越限報警，發出聲光信號，還可定時打印出十幾種運行參數的數據。以形成生產日志和班、日產耗統計報表，有定時打印、隨機打印等幾種方式。鍋爐控制系統的硬件配置，目前有幾種，功能較好首推可編程序控制器PLC，適合于多臺大型鍋爐控制，由于PLC具有輸入輸出光電隔離、停電保護、自診斷等功能，所以抗干擾能力強，能置于環境惡劣的工業現場中，故障率低，如北京麗都飯店使用的PLC控制系統，運行幾年來從未發生任何故障。PLC編程簡單，易于通信和聯網，多臺PLC進行同位鏈接及計算機進行上位鏈接，實現一臺計算機和若干臺PLC構成分布式控制網絡，但是，價格較高，如果是控制單臺，資源不能充

5、分利用，多臺鍋爐控制能提高性能價格比，如果從長遠觀點看，其壽命長，故障率低，易于維修，值得選用。 第二種是16位STD總線工業控制機為主機構成的系統，由于其性能價格比較高，所以國內用的較多，微機內部一般采用總線式模塊結構，組態靈活，維修方便，STD總線結構很適于工業環境，按測量參數的多少和控制回路的數目選配相應的模板，在操作上，考慮到現場人員的技術水平，對開機操作，控制目標，控制參數的修改，手/自動切換等設置了最簡便的操作，國內有許多家搞這方面的研制，就其產品而言，使用較好的是大連DMC-500T系列產品，適用于10噸以上鍋爐使用，價格適中。第三種是智能儀表控制，以單（雙）回路可編程

6、控制器為主，以PC機為上位機，彼此間采用RS-232相連，它可以接受多路模擬量及開關量輸入，實現復雜的運算、控制、通信及故障診斷功能，出于危險分散的考慮，它雖有若干路模擬量及開關量輸入，但只有一（二）路采用420mA直接信號輸出，即原則上只控制一（二）個執行器，它與模擬儀表一樣，可與常規儀表混合合作，它作為集散控制系數的一部分，是現代自動控制、計算機及通信技術最新發展產物。該儀表編程方式采用模塊化，容易掌握。山東酒精總廠就是用該儀表構成鍋爐微機控制系統，運行良好。鍋爐控制系統，一般有燃燒、水位等控制系統。燃燒控制實質上是能量平衡系統，它以蒸汽壓力作為能量平衡指標，量出而入不斷根據用汽量與壓力的

7、變化成比例地調整燃料量與送風量，同時保證燃料的充分燃燒及熱量的充分利用，其中保持合適的“空燃比”是一個重要因素。“空燃比”是指燃燒中空氣量與燃燒量的比值系數。汽包水位控制系統，實質上是維持鍋爐進出水量平衡的系統。它是以水位作為水量平衡與否的控制指標，通過調整進水量的多少來達到進出平衡，將汽包水位維持在汽水分離界面最大的汽包中位線附近，以提高鍋爐的蒸發效率，保證生產安全。由于鍋爐水位系統是一個設有自平衡能力的被控對象，運行中存在虛假水位現象，實際應用中可根據情況采用水位單沖量、水位蒸汽量雙重量和水位、蒸汽量、給水量三沖量的控制系統。爐膛負壓控制系統是使進出爐膛的空氣量維持平衡的控制系統，一般以爐膛壓力作為空氣量平衡與否的控制指標，通過調整排向大氣的引風量達到空氣量進出平衡，為提高控制品質，一般以送風量或送風檔板開度作為前饋量構成前饋反饋控制系統。微機鍋爐控制技術具有良好實用前景，既可節能又可提高鍋爐的運
