1、 上海電視大學 畢業設計畢業設計題目： 汽車空調檢驗系統設計 分校（站、點）： 嘉定分校 年級、專業： 09春機電一體化 教育層次： 大專 學生姓名： 許泓 學 號： 098120667 指導教師： 高放 完成日期： 2013-6-14 目 錄內容摘要3一、前言41.1 汽車空調41.2、汽車空調的特點51.3、汽車空調的性能評價指標6二、設計汽車空調壓縮機的檢測62.1 工藝設計72.2 控制流程7三 系統配置831 元部件選型832 輸人輸出配置8四、 軟件編程941 PLC編程942 OP組態編程11總結12參考文獻12內容摘要摘要：隨著汽車工業的迅猛發展和人民生活水平的日益提高汽車開始

2、走進千家萬戶。人們在一貫追求汽車的安全性、可靠性的同時如今也更加注重對舒適性的要求。因而空調系統作為現代轎車基本配備也就成為了必然。 近年來,環保和能源問題成為世界關注的焦點,也成為影響汽車業發展的關鍵因素,各種替代能源動力車的出現,為汽車空調業提出了新的課題與挑戰。 自本世紀20年代汽車空調誕生以來伴隨汽車空調系統的普及與發展汽車空調的發展大體上經歷了五個階段單一取暖階段、單一冷氣階段、冷暖一體化階段、自動控制階段、計算機控制階段。空調的控制方法也經歷了由簡單到復雜再由復雜到簡單的過程。作為汽車空調系統的電路控制方面也再不段的更新改進同時我國汽車空調的安裝隨著汽車業的發展以達到100%的普及

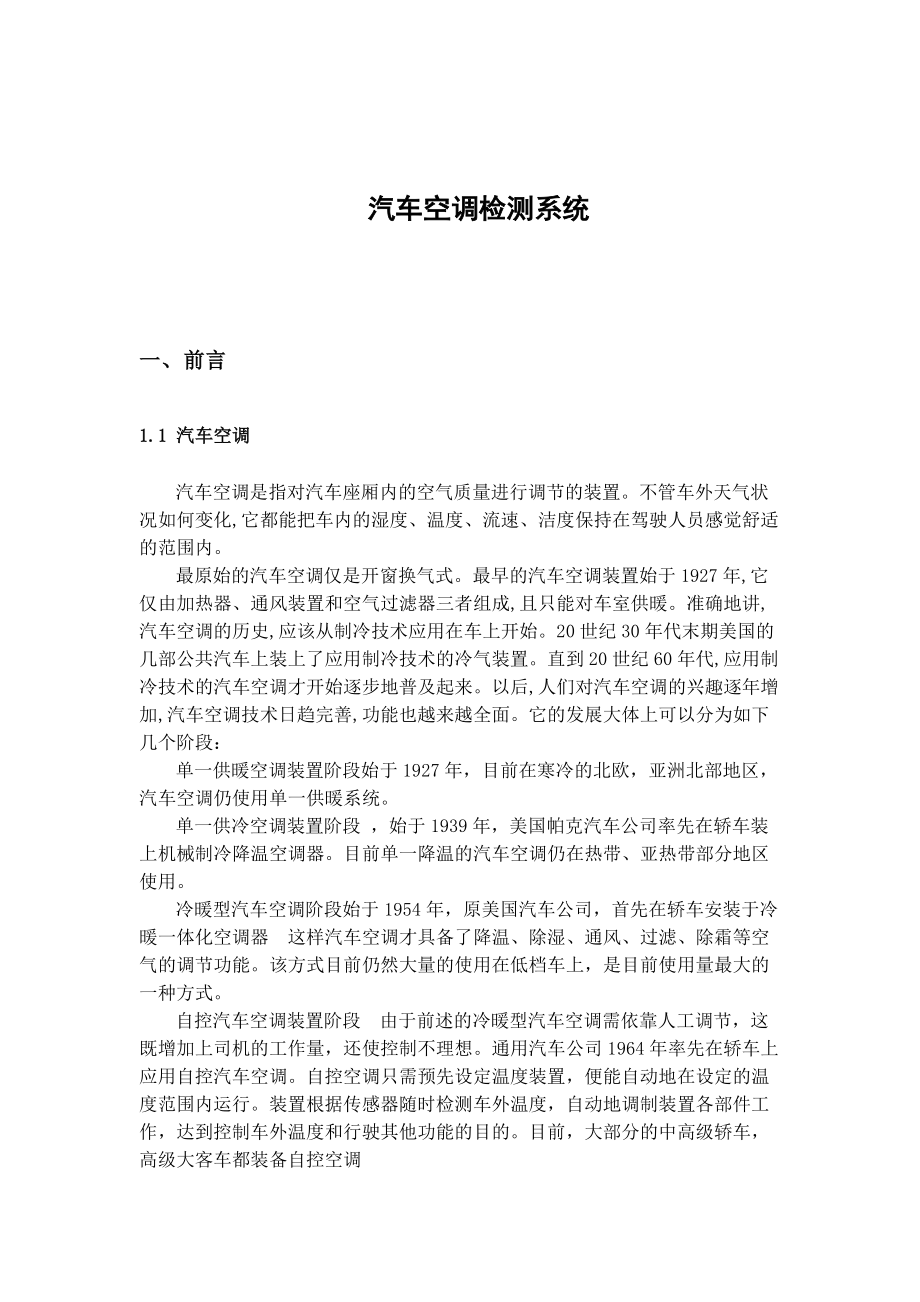

3、性空調已成為現代汽車的一向基本配備。給汽車空調的使用與維修問題帶來新的挑戰。論文最后以汽車空調故障檢修的方法對汽車空調系統的再深入探討以達到對汽車空調系統的了解并運用在實際工作中。針對汽車空調壓縮機測試中存在的測試項目不連續、測試周期長、人為影響大等缺點，設計了一套汽車空調壓縮機自動測試系統。該系統基于西門子SIMATIC S7-300PLC和OP170B，能夠自動完成各項性能測試。介紹了該系統的工藝設計、控制流程、硬件配置和軟件編程。實踐證明，該系統提高了測試速度，保證了測試精度，滿足設計要求。關鍵詞：特點、性能指標、工藝設計、PLC汽車空調檢測系統一、 前言1.1 汽車空調汽車空

4、調是指對汽車座廂內的空氣質量進行調節的裝置。不管車外天氣狀況如何變化,它都能把車內的濕度、溫度、流速、潔度保持在駕駛?cè)藛T感覺舒適的范圍內。 最原始的汽車空調僅是開窗換氣式。最早的汽車空調裝置始于1927年,它僅由加熱器、通風裝置和空氣過濾器三者組成,且只能對車室供暖。準確地講,汽車空調的歷史,應該從制冷技術應用在車上開始。20世紀30年代末期美國的幾部公共汽車上裝上了應用制冷技術的冷氣裝置。直到20世紀60年代,應用制冷技術的汽車空調才開始逐步地普及起來。以后,人們對汽車空調的興趣逐年增加,汽車空調技術日趨完善,功能也越來越全面。它的發展大體上可以分為如下幾個階段： 單一供暖空調裝置階段始于1

5、927年，目前在寒冷的北歐，亞洲北部地區，汽車空調仍使用單一供暖系統。 單一供冷空調裝置階段 ，始于1939年，美國帕克汽車公司率先在轎車裝上機械制冷降溫空調器。目前單一降溫的汽車空調仍在熱帶、亞熱帶部分地區使用。 冷暖型汽車空調階段始于1954年，原美國汽車公司，首先在轎車安裝于冷暖一體化空調器這樣汽車空調才具備了降溫、除濕、通風、過濾、除霜等空氣的調節功能。該方式目前仍然大量的使用在低檔車上，是目前使用量最大的一種方式。 自控汽車空調裝置階段 由于前述的冷暖型汽車空調需依靠人工調節，這既增加上司機的工作量，還使控制不理想。通用汽車公司1964年率先在轎車上應用自控汽車空調。自控空調只需預先

6、設定溫度裝置，便能自動地在設定的溫度范圍內運行。裝置根據傳感器隨時檢測車外溫度，自動地調制裝置各部件工作，達到控制車外溫度和行駛其他功能的目的。目前，大部分的中高級轎車，高級大客車都裝備自控空調 電腦控制汽車空調階段 自1977年美國通用汽車公司、日本五十鈴汽車公司，同時將自行研制的電腦控制汽車空調系統裝上各自的轎車上后，即預示著汽車空調技術已發展到一個新階段。電腦控制的汽車空調功能增加，顯示數字化冷、暖、通風調控三位一體化。電腦按照車內外的環境所需，實現了調節的精細化。通過電腦控制實現了空調運行與汽車運行的協調，極大地提高了制冷效果，節約了燃料，從而提高了汽車的整體性能和舒適程度。目前電腦控

7、制的空調都裝上豪華型轎車上?，F(xiàn)在市面上的汽車空調存在著在不同環境下的制冷量不足，耗油大等問題。現根據（GB/T5773-2004）容積式制冷劑壓縮機性能試驗方法（制冷劑液體流量計法）的規范要求進行設計制造，不同環境溫度下都可進行試驗，并能控制壓縮機轉速，環境溫度，進排氣壓力，離合器工作時間，進排氣溫度等不同工況，也可以作壓縮機其他零部件的壽命試驗。1.2、汽車空調的特點汽車空調是以采用發動機的動力為代價來完成調節車廂內空氣環境的。了解汽車空調的特點，有利于進行汽車空調的使用和維修。與室內空調相比，汽車空調主要有如下特點： 1.汽車空調安裝在行駛的車輛上，承受著劇烈頻繁的振動和沖擊，因此，各部件

8、應有足夠的強度和抗振能力，接頭應牢固并防漏。不然將會造成汽車空調制冷系統的泄露，結果破壞了整個空調系統的工作條件，嚴重的會損壞制冷系統的壓縮機等部件。使用中要經常檢查系統內制冷劑的多少，據統計，由于制冷劑的泄露而引起的空調故障約占全部故障的80%。 2.汽車空調所需的動力均來自發動機。其中轎車、輕型汽車、中小型客車及工程機械，空調所需的動力和驅動汽車的動力均來自一臺發動機。這空調稱非獨立空調系統。大型客車和豪華型大、中客車，由于所需制冷量和暖氣量大，一般采用專用發動機驅動制冷壓縮機和設立獨立的取暖設備，故稱之為獨立式空調系統。雖然非獨立空調系統會影響汽車的動了性，但它相對于獨立空調，在設備成本

9、、運行成本上都較經濟。據測試，汽車安裝了非獨立式空調后，耗油量會增加10%到20%，與車速有關。發動機輸出功率減少10%到12%。 3.汽車空調的特定工作環境要求汽車空調的制冷、制熱能力盡可能的大。其原因如下：（1）夏天車內的乘客密度大，產熱量大，熱負荷高，冬天采暖人體所需的熱量亦大。 （2）為了減輕自重，汽車隔熱層一般很薄，加上汽車門窗多，面積大，所以汽車隔熱性差，熱損大。 （3）汽車的工作環境因在野外，直接受陽光、霜雪、風雨等的影響，環境變化劇烈。要使汽車空調在最短的時間里在車廂內達到舒適的環境，就要求其制冷量特別大。對非獨立的空調系統來說，由于發動機工況頻繁變化，所以制冷系統的制冷機變化

10、大。比如發動機在高速和怠速運行時，轉速相差10倍。這必然導致壓縮機輸送的制冷劑量變化極大。制冷劑流量變化大，輕者引起制冷效果不佳，重者引起壓力過高，壓縮機出現敲擊現象，發生事故。因此，汽車空調制冷系統較室內復雜得多。 （4）由于汽車本身的特點，要求汽車空調結構緊湊質輕、量小，能在所有限的空間進行安裝。目前空調的總重比60年代下降了50%，而制冷能力卻提高了50%。 （5）汽車空調的供暖方式與室內空調完全不同。對于非獨立式汽車空調，一般利用發動機的冷卻水或廢氣余熱，而室內空調則是利用一個電磁閥，改變制冷劑量，機組很快起動并轉入穩定狀況。1.3、汽車空調的性能評價指標 1.溫度指標：溫度指標是指最

11、重要的一個環節。人感到最舒服的溫度是20到28，超過28，人就會覺得燥熱。超過40，即為有害溫度，會對人體健康造成損害。低14人就會覺得冷。當溫度下降到0時，會造成凍傷。因此，空調應用控制車內溫度夏天在25，冬天在18，以保證駕駛員正常操作，防止發生事故，保證乘員在舒適的狀況下旅行。 2濕度指標：濕度的指標用相對濕度來表示。因?yàn)槿擞X得最舒適的相對濕度在50%-70%，所以汽車空調的濕度參數要控制在此范圍內。 3空氣的清新度：由于空間小，乘員密度大，在密閉的空間內極易產生缺氧和二氧化碳濃度過高。汽車發動機廢氣中的一氧化碳和道路上的粉尖，野外有毒的花粉都容易進入車廂內，造成車內空氣渾濁，影響駕駛?cè)?/p>

12、員身體健康。這樣汽車空調必須具有對車內空氣過濾的功能，以保證車內空氣清新度。4除霜功能：由于有時汽車內外溫度相差很大，會在玻璃上出現霧式霜影響司機的視線，所以汽車空調必須有除霜功能。 5操作簡單、容易、穩定。 汽車空調必須作到不增加駕駛員的勞動強度，不影響駕駛員的視線的正常駕駛。二、設計汽車空調壓縮機的檢測該系統組成有離合器開關、皮帶輪、變頻器、電流變送器、電機、壓力選送器、真空泵、注油泵等。整個系統的構造圖見圖一檢測系統的組成：1.離合器開關：模擬汽車壓縮機上的離合吸盤2.皮帶輪：用于連接電機與壓縮機3.變頻器：用于改變電流頻率來改變壓縮機的轉速，提高工作效率、減少空調的開停機的頻率減少消耗

13、4.電流變送器：用于轉換壓縮機所需的電流5.電機：用于產生壓縮機所需的動能6.壓力變送器：用于調節壓縮機進口處的壓力大小7.真空泵：用于抽取系統中的空氣，保持整個系統處在真空狀態8.注油泵：用于給整個注入整個系統中所需的油量為了是工廠能大批量的檢測汽車空調壓縮機，我設計了基于PI C (可編程邏輯控制器和OP (操作面板)的汽車空調壓縮機測試系統。該系統能自動完成下列測試項目：(1)真空泄漏測試：將壓縮機內部抽真空到設定真空度，保持一段時間后檢測真空度下降值是否在允許范圍。(2)高壓泄漏測試：在壓縮機內保持設定高壓，一段時間后檢測壓力下降值是否在允許范圍。(3)填充效率測試：檢測壓縮機能否將注

14、入的低壓氮?dú)鈮嚎s到設定高壓。(4)離合器測試：以一定時間間隔連續通斷壓縮機上的離合器若干次，檢測每一次通斷之間電機電流是否有明顯變化，從而測試離合器性能。2.1 工藝設計根據測試要求，我們進行了如圖1所示的工藝設計。測試系統工藝上整合了抽真空裝置(真空泵)、注油裝置(注油泵)、注氮?dú)庋b置(高壓氮?dú)馄?、運轉裝置(變頻電機、皮帶輪)和檢測裝置(變送器)，8個氣動截止閥控制各管路的通斷。工藝設計中充分考慮了各測試項目的要求和特點，通過各裝置的協調工作能完成所有測試項目。2.2 控制流程根據測試要求，對圖1中各裝置設計如下控制流程，真空泵和注油泵保持常開：（1）真空泄漏測試開閥1、2、8；真空度變送

15、器測試到真空度為一0088 一0090 MPa，關閥2；延時3 S，真空度變送器測試真空度下降值：<1 kPa，合格；>1kPa，報警；關閥1、8。(2)注油開閥3，關閥7；注油到110±10 ml，開閥7，關閥3。(3)注氮?dú)忾_閥4、6；壓力變送器測試到壓力為02MPa，關閥4、6。(4)填充效率及高壓泄漏測試開電機；開閥4、5；接通離合器；壓力變送器測試到壓力為09 MPa，斷開離合器；延時3 s，壓力變送器測試壓力： 084 MPa， 合格；<084 MPa，報警；關閥4、5。(5)離合器測試開閥1；接通離合器02 S，斷開離合器02 s，再接通02 S，再斷

16、開02 s，共50次；電流變送器測試電機電流變化：每次通斷之間有明顯變化，合格；無明顯變化，報警；關閥1；關電機。到此完成一臺壓縮機的自動測試。若測試過程中出現某項不合格而報警，該臺壓縮機的測試自動中止。 檢測系統構造圖三 系統配置31 元部件選型為完成上述控制流程，選用西門子SIMATICS7300型PI C進行自動控制。所選CPU為313C型，該CPU 的特點是自帶24點數字量輸入、16點數字量輸出、5點模擬量輸入、2點模擬量輸出的輸入輸出模塊， 使用相當方便。CPU 工作內存為32 KB，掃描速度為01 ms1000指令行，速度快，可靠性高。同時選用西門子170B型OP，該操作面板包括液

17、晶顯示屏和若干功能鍵，在系統中實現上位機功能。OP與PI c相連， 由PI c程序控制的系統變量變化能在OP顯示屏上實時顯示， 同時通過OP功能鍵可以改變PI C程序中的測試參數。32 輸人輸出配置根據自動控制需要，對PI C的輸入輸出進行配置，如圖2。控制系統包括：3點數字量輸入，來自2個控制按鈕(開始、結束)和模式轉換開關；3點模擬量輸入，分別來自壓力變送器、真空度變送器、電流變送器，均為420 mA電流信號；13點數字量輸出，控制8個氣動截止閥、電機、真空泵、注油泵、離合器和報警器的開關；1點模擬量輸出為電機轉速設定值，420 mA的電流信號，輸出到變頻器控制電機轉速。通過圖2所示的硬件

18、配置，PLC就能對各裝置的運行狀態進行統一控制，讓它們協調運轉， 自動完成各項測試。 四、 軟件編程41 PLC編程根據測試系統的控制流程和硬件配置，設計PLC控制程序。程序流程如圖3，功能描述如下：(1)初始化：在PLC加電時根據各個變量狀態設置標志位。僅在第一個掃描周期執行。(2)手動模式：若模式位為0，則執行手動模式子程序：復位所有變量，不執行任何自動測試指令， 自動控制按鈕無效。PI C程序空轉。(3)準備狀態：若模式位為1，則進入自動模式，執行測試準備指令，等待控制按鈕啟動測試。(4)控制按鈕： “開始”和“結束”2個控制按鈕產生脈沖信號瞬時置位PI C 中對應地址。PI C高速(0

19、1 ms1 000指令行)循環掃描主程序，能夠捕捉地址位的瞬時變化，從而實時執行相應的啟動或中斷指令，開始或結束測試。(5)逐步測試： 自動測試的每一步為一子程序。各步子程序在主程序中依次調用。給每一步設置一標志位作為觸發條件，在每一步的開始判斷該步標志位是否為1，是執行該步，不是跳出。在每一步的最后將該步標志位置0，將下一步標志位置1。這樣就實現了在主程序快速循環掃描的情況下依次進行各步測試。(6)報警：若某項測試不合格，則置位報警位，聲光報警。同時復位所有步標志位，不再進行后續測試，保持當前報警狀態，便于測試人員查找原因。(7)結束本次測試：為一子程序，用于復位報警位、消除系統內高真空或高

20、壓、各裝置回復準備狀態。若各項測試均合格，則自動執行該子程序；若某項不合格報警或需要突然中止測試，則通過“結束”按鈕執行該子程序。該P(yáng)LC程序具有以下特點：(1)運用在特殊OB (組織塊)中設置標志位和計數器的方法實現多處延時。該OB的掃描周期固定，結合計數器可以精確設定不同延時時間，方法簡單可靠。(2)利用PLC循環掃描程序的特點簡單方便地實現循環操作。只需設定相應標志位和作閾值判斷，循環操作便能自動完成。(3)采用控制數據塊和輸出數據塊分離、兩者在程序末通訊的數據傳輸方式，大大增強了程序的靈活性和可靠性。(4)程序由不同子程序組成，各子程序獨立完成各自功能，互不干擾。因而程序結構清晰，便于修改。 42 OP組態編程根據測試系統的控制要求，對OP170B進行組態編程。(1)畫面：組態項目一共包括4個畫面：啟動畫面、流程監控畫面和2個參數設置畫面。畫面之間的切換由設置的功能鍵實現。流程監控畫面為核心畫面(如圖4)，包括許多動態組件，如圖形列表、文本列表、輸出域、不可見按鈕等。這些動態組件通過變量與PI C鏈接，使PI C
