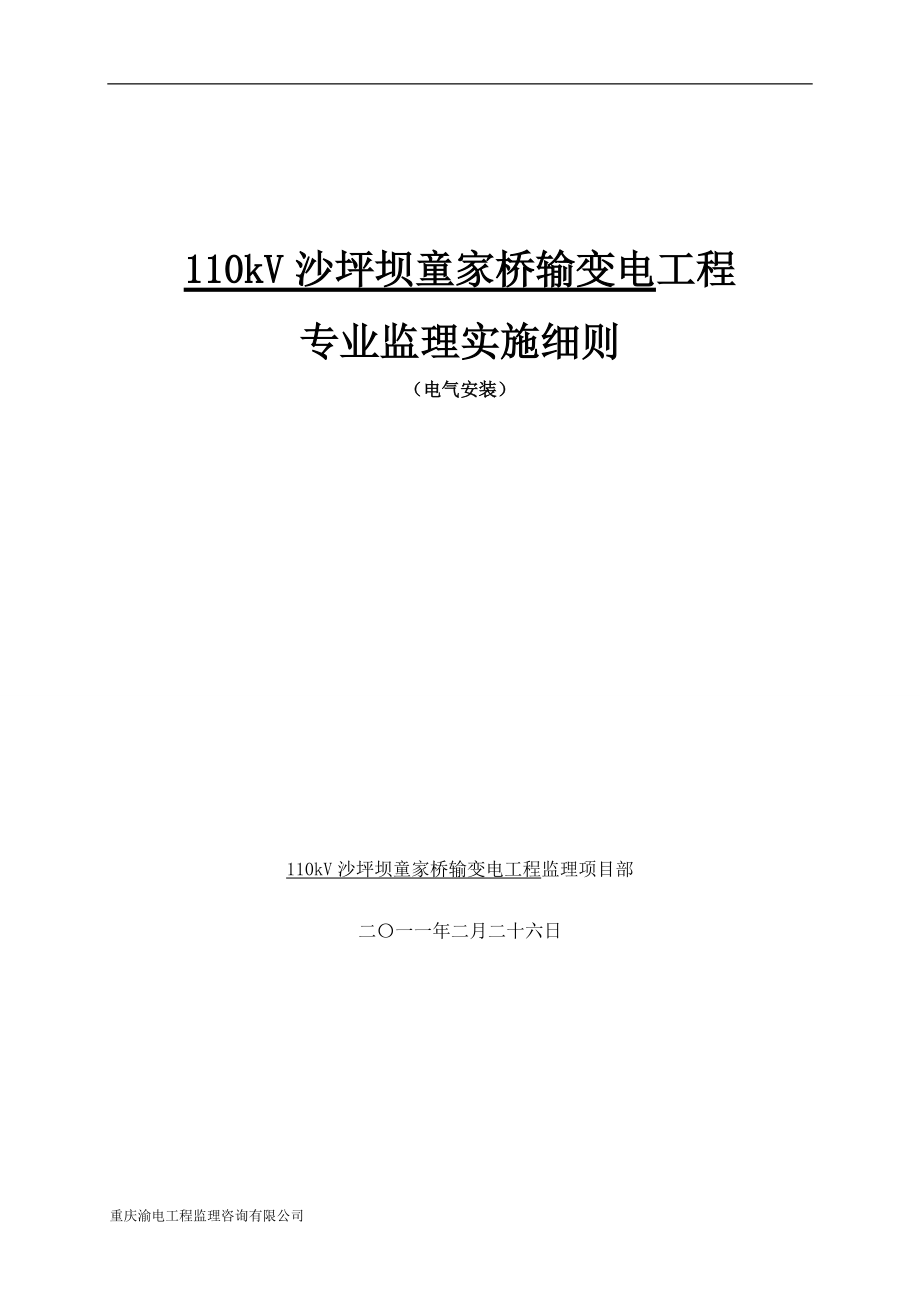

1、 110kV沙坪壩童家橋輸變電工程 專業監理實施細則（電氣安裝）110kV沙坪壩童家橋輸變電工程監理項目部二一一年二月二十六日批準： 年 月 日審核： 年 月 日編寫： 年 月 日目 錄1. 工程概況及特點1.1 工程概況1.2 工程特點2. 監理依據3. 監理目標3.1 質量控制目標3.2 進度控制目標3.3 造價控制目標4. 監理工作流程及重點工作4.1 質量控制流程及重點工作4.2 進度控制重點工作4.3 造價控制重點工作5. 監理工作內容、措施及方法5.1 作業人員控制5.2 材料、設備控制5.3 施工機具、檢測、計量器具的控制5.4 作業方案（措施）的控制5.5 作業過程控制5.6

2、作業環境控制6. 質量防治專項措施通病7. 質量控制標準及驗評附件1：質量控制流程圖附件2：W、H、S點的設置附件3：有關監理過程控制、檢查、記錄表1 工程概況及特點1.1 電氣安裝工程概況1.1.1規模：(1)、主變：最終規模3臺*63MVA，三相、油浸、自冷有載調壓變壓器。本期裝設2臺*63MVA主變壓器， 110kV中性點采用經隔離開關接地的方式，變壓器中性點可以選擇不接地或直接接地，可滿足系統不同運行方式要求。（2）、110kV側：最終采用雙母線接線，最終6回出線。本期4回出線，采用雙母線接線，戶內GIS組合電氣，至220kV梨樹灣變電站2回，其中1回備用，至220kV涼亭變電站2回，

3、其中1回備用。（3）、10kV側：24回出線，本期采用單母線接線。（4）、10kV無功補償部分：最終規模為3*2*6012千乏，本期為2*2*6012千乏，分別接在10kV的I段2組、IIA、IIB段母線上各1組進行補償。（5）、直流部分：設一組220V、200Ah貧液閥控免維護蓄電池，裝于電源柜內。（6）、站用電系統分別取自10kV的I段、IIA段母線，為兩路獨立電源；0.4kV分別接入#1、#2站用電源柜。380/220V系統為兩段母線，分別供兩段站用負荷，兩段電源同時互為備用。1.1.2主要電氣設備選型：設備名稱型號及主要技術特性生產廠家110kVGIS型號 GIS成套工作電壓（kV）1

4、15工作電流(A)332短路電流（kA）13.9短路沖擊電流（kA）35.4重慶泰高開關有限公司10kV開關柜型號 ZN65-12工作電壓（kV）10.5工作電流（A）3637短路電流（kA）26.7短路沖擊電流（kA）68重慶泰高博森電氣有限公司1.1.3電氣布置：按設計文件布置2 監理依據2.1 110kV沙坪壩童家橋輸變電工程監理規劃；2.2 110kV沙坪壩童家橋輸變電工程設計圖紙（40-B338S）；2.3建設工程監理規范GB50319-2000；2.4電力建設監理規范DL/T5434-2009；2.5國家、地方及電力行業現行的有關質量的法規、條例以及施工驗收規程、規范、驗評標準；2

5、.5.1建設工程質量管理?xiàng)l例 2000-1-30；2.5.2電氣裝置安裝工程質量檢驗及評定規程DL/T5161.15161.17-2002；2.5.3電氣裝置安裝工程電力變壓器、油浸電抗器、互感器施工及驗收規范GBJ148-90；2.5.4電氣裝置安裝工程高壓電器施工及驗收規范GBJ147-90；2.5.5電氣裝置安裝工程母線裝置施工及驗收規范GBJ149-90；2.5.6電氣裝置安裝工程電纜線路施工及驗收規范GB50168-2006；2.5.7電氣裝置安裝工程盤柜及二次回路接線施工及驗收規范GB50171-92；2.5.8電氣裝置安裝工程接地裝置施工及驗收規范GB50169-2006；2.5

6、.9電氣裝置安裝工程電氣設備交接試驗標準GB50150-2006；2.6 電網公司企業標準、規章規定部分：2.6.1國家電網公司輸變電工程達標投產考核辦法（2005版）國家電網基建（2005）255號；2.6.2輸變電工程建設標準強制性條文實施管理規程Q/GDW 248-20082.6.3國家電網公司十八項電網重大反事故措施(試行)；2.6.4國家電網公司電力建設工程施工質量監理管理辦法（國家電網基建【2010】166號）；2.6.5國家電網公司輸變電工程施工工藝示范手冊（中國電力出版社，2006年8月）（變電工程部分電氣安裝篇）；2.6.6國家電網公司輸變電工程質量通病防治工作要求及技術措施

7、（基建質量【2010】19號）；2.6.7輸變電工程施工過程質量控制數碼照片采集與管理工作要求（基建質量【2010】322號）；2.6.8國家電網公司工程建設質量管理規定（試行）（國家電網基建【2006】699號）；2.6.9國家電網公司工程建設質量責任考核辦法（試行）（國家電網基建【2006】674號）；2.6.10國家電網公司電力建設工程施工技術管理導則（國家電網工【2003】153號）；2.6.11國家電網公司輸變電工程典型施工方法管理規定（國家電網基建【2010】165號）；2.6.12國家電網公司電網建設項目檔案管理辦法（試行）國家電網辦2010250 號；2.7 省公司有關工程建設

8、管理的相關規章制度；2.7.1關于印發重慶市電力公司2010年基建安全、質量管理策劃方案的通知（渝電建【2010】23號）；2.7.2關于進一步完善2010年基建質量管理策劃工作的通知 基建【2009】110號（重慶公司部門文件）；2.7 其他需要列入的監理依據：2.7.1國家重大建設項目文件歸檔要求有與檔案整理規范（DA/T28-2002）；2.7.2 本工程建設單位與其它承包商、供貨商（包括設計、施工、材料設備供應等）簽訂的工程建設合同；2.7.3 設備、材料生產廠家提供的產品說明書和安裝工作指導書。3 監理目標 3.1 質量控制目標電氣安裝工程質量滿足國家及行業施工驗收規范、標準及質量檢

9、驗評定標準的要求。分項及分部工程合格率為100%，單位工程優良率為100%。不發生一般施工質量事故。工程無永久性質量缺陷。工程帶負荷一次啟動成功。3.1.1 原材料、裝置性材料、設備合格率確保100%，抽樣送檢、設備試驗符合國家有關規范、標準要求；3.1.2 電氣設備安裝符合規程要求，設備動作正確可靠、接觸良好、指示正確、閉鎖可靠； 3.1.3 充油設備無滲漏、充氣設備泄露不超標；3.1.4 電纜排放整齊美觀、固定牢靠；3.1.5 盤柜安裝排列整齊、柜內接線整齊美觀、標志清晰齊全；3.1.6 全部電氣設備實現無墊片安裝； 3.1.7 保護自動裝置投入率100%且動作正確，遠動裝置信息齊全正確，

10、監測儀表投入率100%且指示正確；3.1.8 通信系統按設計方案投入且技術指標完好；3.1.9 微機監控系統功能滿足設計要求。3.2 電氣安裝進度控制目標2011年03月1日開工2011年04月06日交調試2011年04月25日交付竣工預驗收。3.3 造價控制目標3.3.1 計量簽證及時率100%，計量誤差不大于2.5%。3.3.2 嚴格按照合同要求進行進度款審批和支付，進度款偏差率5%。3.3.3工程變更審查率100%。3.3.4 協助業主確保整個工程造價有效控制在工程批準概算以內。4 監理工作流程及重點工作4.1 質量控制流程及重點工作4.1.1 質量控制流程見附件14.1.2 （W、H、

11、S點的設置）見附件2（一）安裝準備階段：1、監理人員首先應熟悉電氣設計圖紙，學習國家及行業頒布的現行相關施工規范和質量驗評標準、規程。在充分掌握設計意圖，了解施工規范，熟悉監理依據的基礎上，做好相應監理業務準備, 并組織電氣施工圖預檢，并作好預檢記錄（見附件3中的JJSB1），參加電氣施工圖會檢及設計交底會議。2、審查施工項目部提交的電氣安裝施工組織機構及管理人員上崗資格、施工人員數量、工種構成以及特殊工種資格證書。3、審批施工方案，重點檢查安全文明施工措施和質量保證體系、質量控制措施及驗收程序是否符合規范要求，是否具有針對性。 4、審查施工機械設備數量與質量是否滿足施工需要；審查計量工（器）

12、具審驗證明（標識）；督促施工方對進場的工器具、設備必須進行維修、保養，并按安全規程規定作周期試驗。5、安裝前應檢查對施工人員進行技術交底的情況（查看并簽認交底紀錄）。6、檢查設備及主要原材料供貨計劃及落實情況。收集了解設備訂貨協議書，對進場設備應及時會同業主方設備代表、采購承包方、供貨廠家代表、施工方開箱檢查（檢查內容詳見主要設備/材料開箱檢查記錄表）。符合驗收條件的，應及時向施工方辦理移交簽字手續。移交時，特別注意記載隨設備到場的技術文件、備品備件、專用工具等。由施工方現場保管的備品、備件和專用工具，必須按業主規定進行管理，未經監理和業主同意，施工承包商不得隨意動用。7、施工方對庫存保管的物

13、資必須做到防銹、防潮、防腐。露天存放場要進行鋪墊處理，保持排水通暢，存放的物資要上蓋下墊，定期檢查、定期維護保養。應督促施工方在倉儲管理中充分重視安全消防工作。危險品、劇毒品、易燃易爆品，按危險品管理規定辦理。貴重物資必須妥善保管，定期檢查，確保安全。8、見證鋼材、SF6氣體、絕緣油等主要裝置性材料取樣檢驗（或者查驗廠家提供相關檢測證明文件和質量保證書）；檢驗進場線材、焊材、電纜、金具、低壓電器、導管線槽、燈具等產品質量，是否符合設計要求和質量標準，簽認施工方填寫的“工程材料/構配件/設備進場報審表”（詳附A、材料清單，包括名稱、廠家、規格、數量；B、出廠合格證；C、材質證明或檢驗報告）。9、

14、協同土建監理，土建施工隊伍復核各設備安裝位置的軸線、標高、垂直度以及預留孔洞、預埋件尺寸，填寫工序交接單，辦理交接手續。10、條件具備時，批準開工。（二）安裝施工階段電氣設備安裝總的要求：電氣設備安裝固定牢固可靠；垂直度、水平度、安裝尺寸偏差符合規范要求；設備各部件完好無損；電氣連接可靠、接觸良好、密封良好、不滲油、不漏氣，油、氣技術指標符合要求；設備無銹蝕，油漆或鍍層完整，相色標志正確，設備接地良好，各種電氣距離滿足要求。1、督促施工單位嚴格按安裝作業指導書及經監理審查、審批的施工方案施工。2、對重要項目、關鍵工序如管母吊裝、母線吊裝、支架設備吊裝、220kV戶外設備安裝、電纜敷設、防雷接地

15、等應加強現場監督或?qū)嵤┤^(guò)程旁站式監理。3、吊裝作業是本工程安全風險源之一，應按照國家安全法規中有關特種作業的要求實施旁站監理。事前應審核施工單位報審的施工方案，特別是安全措施。吊裝時，應分工明確，專人指揮。起吊物應綁牢，并應有防止傾斜措施，吊鉤懸掛點應與起吊物的重心在同一直線上。嚴禁偏拉斜吊，起吊物未固定好，嚴禁松鉤。督促施工方對已吊裝就位的設備采取有效的防護措施。4、安裝過程中若發現設備存在質量問題時，應立即拍照、做好記錄。同時應立即通知業主、供貨方等單位人員到現場檢查簽證，分清相關責任，協商解決辦法，并作好檢查簽證、會議紀要等記錄。5、室內電氣設備：主要包括主控聯合樓及保護小室的計算機自

16、動化設備系統、繼電保護系統的屏、柜、盤、臺安裝；110kVGIS安裝。室內設備安裝前，檢查預埋件、溝槽、孔洞尺寸是否符合設計要求。施工期間，應督促施工單位，按照文明施工要求，及時清除垃圾，保持室內清潔衛生。具體分述如下：（1） 控制保護屏（臺、盤）安裝監理重點：基礎型鋼安裝尺寸檢查；柜體就位找正；柜體固定；柜體接地；機械部件檢查；電氣部件檢查；小母線安裝（控制保護屏）；二次回路檢查及控制電纜接線（每盤抽查15%接線）。具體檢查內容見規程DL/T5161.82002。配制母線按照母線安裝規程查驗、簽認。（2） 電纜敷設控制要點：電纜支架進場質量檢查；支架焊接及安裝；檢查電纜敷設過程防止擦傷、扭曲

17、、折斷的措施，特別是高壓電纜和光纜應重點控制；電纜頭制作（要求旁站）；電纜分層落架及整齊美觀度；電纜標牌完整、規范。 （3）GIS安裝控制要點：1）部件裝配應在無風沙、無雨雪、空氣相對濕度小于 80% 的條件下進行，并根據產品要求嚴格采取防塵、防潮措施。2 ）應按產品的技術規定選用吊裝器具并合理使用吊點，不得損傷設備表面。3）支架安裝的平整度應符合產品技術要求；支架或底架與基礎的水平高度調整宜采用產品提供的調整墊片。4）應按制造廠的編號和規定的程序進行裝配，不得混裝。5）使用的清潔劑、潤滑劑、密封脂和擦拭材料必須符合產品的技術規定。6）GIS元件拼裝前要用干凈的抹布將外表面擦拭干凈。運輸封堵端

18、蓋在安裝時才允許松掉。7）各個氣室預充壓力檢查必須符合產品技術要求。8）應對可見的觸頭連接、支撐絕緣件和盤式絕緣子進行檢查，清潔無損傷。（四）電氣設備安裝的監理要求：1、樹立安全、質量、進度、投資、信息管理的全方位監理意識，突出安全文明施工監理和質量監理。努力實現本工程安全質量目標，達到“工程實體精品、監理行為規范、監理信息完整”的監理工作標準。2、全面覆蓋、突出重點。高標準，嚴要求，確保工程安全和質量。發現安全質量問題，應立即指出，令其糾正，并及時匯報。3、正確使用監理語言和監理手段，既要注意協調好關系，又要注重監理實效。重大問題必須以書面形式記載、出示、溝通。重視書面、圖像證據留存，不得“

19、以言為憑”。4、監理記錄的記載與施工記錄的檢查盡量同步。以便及時發現、糾正、解決問題。避免二者相互矛盾。5、提高工作效率。堅持“今日事，今日畢；此時事，此時畢”，不拖沓現象。4.2 進度控制重點工作110kV沙坪壩童家橋輸變電工程于2011年03月1日開工，按業主要求，應于2011年04月30日竣工投產，考慮工程建設過程中的其他因素，工程的有效施工時間2個月，承包單位已對此做了相應的安排和相對充分的準備，故本工程在進度控制方面除按常規的進行控制外，還必須采取一些特殊措施，重點工作包括：4.2.1審查施工單位的施工總進度計劃與工程工期目標是否一致，同時審查其他單位的工作進度計劃如設計出圖計劃、電

20、氣設備訂貨、供貨計劃等是否滿足施工進度計劃需求，會同建設單位進行協調；4.2.2加大現場協調工作力度。電氣安裝隊伍進場后，每周組織一次工地例會。工地例會中除協調工程質量、安全方面的問題外，還需重點協調各參建單位的進度計劃、進度實施情況，滿足工程整體協同推進的需要；4.2.3 加大現場進度信息收集力度，專業監理工程師負責每天收集設備、材料到貨時間，施工進度情況，未到貨設備、材料情況，何時到場，設計圖紙出圖計劃等對各參建單位的進度信息做一次全面收集，以滿足工程進度控制所需；4.2.4 審查專項施工方案時，應注意從施工方案的組織、人力資源和機械設備的配置保證施工進度；4.2.5 當實際進度與計劃進度

21、不一致時，注意分析原因，提出下階段的調整要求，在不改變最終竣工日期的前提下對計劃進行調整。4.3 造價控制重點工作4.3.1 進行合同風險分析，防止索賠事件發生；4.3.2 當發現施工方未按合同條款履約時及時提出監理意見，令施工方整改；4.3.3 對施工項目部可能提出索賠要求事件要迅速反應，查明事實，提出監理意見，并向建設單位報告；4.3.4 督促施工單位對已完合格工程量進行申報，及時進行驗收簽證，為工程支付進度款、結算做準備，結算時審查施工單位申報的工程總量，認真簽署監理意見；4.3.5 審查施工單位月度完成的有效工作量,認真簽署每月的進度款支付意見；4.3.6 嚴格控制設計變更，審核施工單

22、位提出的有關費用增加項目，提出監理意見。施工單位提出的變更未經監理許可不得組織施工。5 監理工作內容、措施及方法5.1 作業人員控制5.1.1 在電氣安裝開工前總監理工程師對電氣監理人員進行交底，明確各監理人員的職責，分工明確，并作好交底記錄。監理部堅持以人為控制核心，在影響質量的五大因素的“人、機、法、料、環”中，人的因素是首要因素，避免人為失誤。根據本監理部監理目標,監理人員應特別重視監理行為的規范性、監理資料的完整性.比如，相關監理記錄、表格、監理文書（如通知單、聯系單、紀要等）應能覆蓋施工監理活動全過程、全方位，且盡量在監理過程中自然形成而不是事后補充。5.1.2 在電氣安裝工程開工前

23、總監理工程師審查施工項目部管理人員資格報審表并簽署審查意見，審查要點：1）主要施工管理人員（項目經理、項目技術負責人、專職質檢員、專職安全員等）是否與投標文件一致。2）管理人員數量是否滿足工程施工管理需要。3）更換項目經理是否經建設管理單位書面同意。4）應持證上崗的人員所持證件(施工項目部應對其報審的證件復印件進行確認，并注明原件存放處)是否有效。5.1.3 在單位工程開工前電氣專業監理工程師審查施工項目部報審的特殊工種/特殊作業人員報審表，并簽署審查意見，審查要點：1）特殊工種/特殊作業人員的數量是否滿足工程施工需要。2）特殊工種/特殊作業人員的資格證書（施工項目部應對其報審的資格證書復印件

24、進行確認，并注明原件存放處）是否有效。5.1.4電氣專業監理工程師、監理員檢查現場施工現場管理人員（尤其是質檢人員）、特殊工種/特殊作業人員持證上崗情況，是否到崗到位，技術水平是否符合要求。發現現場人員與報審人員不符者，責令其重新報審，對資質不符合要求的人員，向施工項目部發出監理工程師通知單見附件3中JXMB6）通知施工項目部予以調整。5.2 材料、設備控制5.2.1.審核施工項目部報審的主要材料及構配件供貨商資質報審表，審查施工項目部選擇的供貨商的資質，符合要求后由總監理工程師予以簽認，并報業主項目部批準。監理項目部主要審查內容如下：1）供貨商資質證明文件是否齊全。資質證明文件一般包括營業執

25、照、生產許可證、產品（典型產品）的檢驗報告、企業質量管理體系認證或產品質量認證證書（如果需要）等，新產品應有型式試驗報告、鑒定證書等，特種設備應有安全許可證等。報審表應在附件中詳列資料名稱。2）供貨商資質是否符合有關要求。5.2.2 審核施工項目部報審的工程材料/構配件/設備進場報審表，主要審查質量證明文件（一般包括產品出廠合格證、檢驗、試驗報告等）是否滿足要求，符合要求后予以簽認。5.2.3 對擬進場使用的工程材料、構配件、設備的實物質量進行檢查，設備、材料、構配件應符合訂貨合同的規格、型號、數量及供貨范圍，包裝應完整，并應有出廠合格證、試驗(化驗)記錄或材料報告及必要的技術文件。對規定要進

26、行現場見證取樣檢驗的材料或構配件（導線壓接、管母焊接、SF6氣體、絕緣油），進行見證取樣送檢，并對檢（試）驗報告進行審核，符合要求后批準進場。監理項目部審查或驗收不合格，應要求施工項目部立即將不合格產品清出工地現場。5.2.4 審批施工項目部提出的主要設備（材料/構配件）開箱申請表，組織施工項目部、供應商、業主項目部參加開箱檢驗，簽署主要設備/材料開箱檢查記錄表。檢查進場使用的設備、材料、構配件、半成品質量狀況及保管條件，進入現場的合格材料、應分類、分期、分批入庫保管。有防潮或特殊要求的設備或材料，應采取防潮措施或有效的特殊措施后保管存放。不符合要求時，要求施工項目部立即將不合格產品清除工地現

27、場。5.2.5 若發現缺陷，由施工項目部報工程材料/構配件/設備缺陷通知單；待缺陷處理后，監理項目部會同各方在設備缺陷處理報驗表上確認。 5.3 施工機具、檢測、計量器具的控制5.3.1 審核施工項目部報審的主要測量計量器具/試驗設備檢驗報審表，主要審查機械/器具規格、型號、數量是否滿足需要、證明文件是否合格等內容。檢查用于工程的主要測量器具、計量器具、施工機具的實際狀況，確保檢驗有效、狀態完好、滿足要求。5.3.2 審查施工項目部報審的試驗（檢測）單位資質報審表，要審查試驗單位是否符合要求。監理項目部審查內容如下：1）擬委托的試驗單位資質等級是否符合業主項目部的要求，是否通過計量認證。2）試

28、驗資質范圍是否包括擬委托試驗的項目。3）試驗設備計量檢定證明。5.4 作業方案（措施）的控制5.4.1 審查施工項目部報送的一般施工方案（措施）報審表，主要審查內容的完整性、工藝的合理性、方法的先進性、保證措施的針對性。5.4.2 審核施工項目部編報的關鍵項目或關鍵工序的特殊施工技術方案（措施）報審表，主要審核特殊施工方案內容的完整性、工藝的合理性、方法的先進性、保證措施的針對性，并向業主項目部報審。對重要方案參加專題會審并監督實施。5.4.3 電氣安裝開工前要求施工項目部應制訂施工方案或作業指導書，施工方案、作業指導書在自行審批的基礎上報監理審批。1）一次設備吊裝、搬運施工方案；2）軟母線安

29、裝施工方案；3）電纜敷設及二次接線施工方案； 4）高壓試驗方案； 5) 接地裝置制作安裝施工方案；6) 配電裝置作業指導書；5.4.4 在開工前和各分部工程開始前，督促施工項目部進行施工技術交底，并參與施工過程中重要（關鍵）環節的施工技術交底會，監督檢查各種方案的執行情況，檢查發現施工方未按批準的施工方案執行，應及時通過總監理工程師向施工項目部簽發工程暫停令（見附件3中JXMB8），并報業主項目部。要求施工項目部停工整改，整改完畢后填報工程復工申請表，并經監理人員復查，符合規定要求后，監理項目部及時報業主項目部同意后簽署工程復工申請表，批準復工。5.5 作業過程控制5.5.1對施工項目部報審資

30、料進行現場核查，主要檢查現場實際情況是否與報審資料一致、是否滿足工程實際需要。5.5.2監理項目部應結合工程例會，定期對工程質量狀況進行分析，提出改進質量工作的意見，對存在的質量薄弱環節和問題，提出整改要求，并落實上一次會議提出質量問題的整改結果。5.5.3根據需要及時組織召開質量專題會議，解決施工過程中出現的各種質量問題。5.5.4運用工序檢查、見證、旁站、巡視、平行檢驗等質量控制手段，對工程施工質量進行檢查、控制。按照變電站工程監理旁站方案（JZLB3）對重點部位、關鍵工序進行旁站監理,及時填寫旁站監理記錄表(JZLB8)。根據施工進展，對施工現場進行巡視，重點檢查施工質量管理是否到位、施

31、工作業是否滿足規范和設計要求，發現問題及時糾正。監理人員應及時填寫質量監理巡視情況周報表（見附件3中JZLB4），按照有關要求做好平行檢驗工作（見附件3中JZLB5、JZLB6）。工程開工、工序交接及隱蔽工程隱蔽前，監理項目部應進行檢查、確認。5.5.5 施工過程中出現的質量缺陷，應及時下達監理工作聯系單（見附件3中JXMB5）或監理工程師通知單（見附件3中JXMB6），要求責任單位限期整改，完成整改后監理項目部復檢。5.5.6 施工現場出現以下情況之一，監理項目部應書面通知施工項目部立即進行停工整改，并報業主項目部。1發現重大施工質量隱患，或發生一般及以上質量事故；2無作業指導書、無質量保證

32、措施施工；3作業人員未經技術交底施工，特殊工種無證上崗；4施工現場質量管理人員不到位或未按作業指導書施工；5.施工人員擅自變更設計圖紙進行施工；6.使用沒有合格證明的材料或擅自替換、變更工程材料；7.未經資質審查的專業分包單位進場施工；8隱蔽工程未經驗收擅自隱蔽。9其它嚴重不符合施工規范的施工行為。監理單位應督促施工單位及時整改。經復核上述問題已消除，監理單位應及時下達復工令，并抄報建設管理單位。 5.5.7督促施工項目部落實強制性條文執行計劃，由專業監理工程師對強制性條文執行情況檢查確認。 5.5.8 按照國家電網公司輸變電工程施工工藝標準庫、國家電網公司輸變電工程施工工藝示范手冊的要求，督

33、促施工項目部在施工過程中應用實施，提高施工工藝水平。5.5.9 審核施工項目部報審的試品/試件試驗報告報驗表，主要審查試驗結果是否合格或滿足設計要求等內容。5.5.10 配合質量監督機構完成變電站投運前安裝調試工程質監工作和有關質量問題的整改閉環。5.6 作業環境控制檢查項目部、材料堆放場及加工場的布置是否滿足施工的需要，其工作環境要求整潔、干凈。特別是一些重要設備的安裝時應注意周圍工作環境整潔、干凈。6. 質量通病防治專項措施61 質量通病防治過程控制記錄要求6.1.1 根據工程實際情況，對適用的質量通病防治措施逐項分析整理，制定相應質量控制要求及措施；6.1.2 監理項目部審查施工項目部提

34、交的工程質量通病預防措施報審表，主要審查質量通病防量通病防治措施是否全面、措施是否具體、有效、有針對性等內容，提出具體要求和防治控制措施。6.1.3 質量通病防治措施的實施，按兩個階段控制，分別為施工圖預檢階段控制和施工階段控制；6.1.4 在施工圖預檢階段由總監理工程師組織專業監理工程師對施工圖設計執行質量通病防治措施情況進行檢查，對不符合要求的向設計單位提出，并形成“施工圖監理預檢記錄”；6.1.5 在工程實施階段，監理項目部結合見證取樣、巡視、旁站、平行檢驗等方法對工序質量進行檢查驗收，對施工單位質量通病防治措施執行情況進行專項檢查，并形成“監理檢查記錄表”；6.1.6 監理項目部應根據

35、質量通病防治要求對各分項工程可能產生的質量通病問題進行分析，并在工程施工過程中對可能產生質量通病部位的進行重點跟蹤；6.1.7 在施工過程中,監理項目部每月組織質量通病專項檢查，發現存在質量通病問題的應立即簽發監理通知單要求施工單位進行返工或整改，并填寫監理檢查記錄，確認質量通病的整改落到實處，檢查范圍需覆蓋全站設備；6.1.8對于存在的質量通病未整改完成的，施工單位不得進入下道工序施工；6.1.9 督促施工項目部質量通病防治的方案和措施的實施。工程完工后， 應編寫工程質量通病防治工作評估報告，確認質量通病已經得到有效控制。重慶渝電工程監理咨詢有限公司3.1電氣一次設備安裝質量通病防治的技術措

36、施控制階段質量通病防治內容質量通病防治要求質量通病防治控制措施圖紙預檢階段控制內容對于主變壓器、高壓電抗器中性點接地部位應按絕緣等級增加防護措施。檢查設計圖紙中主變壓器、高壓電抗器中性點接地部位是否已按絕緣等級設置防護措施。1、對每個卷冊的圖紙均要形成書面的監理內檢記錄。2、加強對相關標準、規范的學習。3、不符合要求的情況，通過設計圖紙會檢或監理工作聯系單向設計單位書面提出。4、加強對強條的學習。5、檢查施工圖紙是否滿足施工需要，協助做好優化和完善設計工作。設備預埋件及構支架預留螺栓孔應與設備固定螺栓規格相匹配。檢查相關圖紙中設備預埋件及構支架預留螺栓孔是否與設備固定螺栓規格相匹配。對隨設備支

37、柱一體加工的隔離開關機構箱固定基座誤差提出要求，以保證隔離開關垂直拉桿的垂直度。檢查設計圖紙中是否明確了對隨設備支柱一體加工的隔離開關機構箱固定基座誤差的要求。在技術協議中，應明確隨設備成套供貨的支架加工誤差標準，防止現場安裝增加墊片。督促設計在技術協議中，明確隨設備成套供貨的支架加工誤差標準。在技術協議中，明確設備本體、機構箱門把手、螺栓等附件的防銹蝕（如烤漆、熱鍍鋅、鍍鉻等）工藝。督促設計在技術協議中，明確設備本體、機構箱門把手、螺栓等附件的防銹蝕（如烤漆、熱鍍鋅、鍍鉻等）工藝。對設備廠家設計的本體接地端子，設計應提出滿足變電站設備接地引線搭接面積的要求。檢查圖紙中對設備廠家設計的本體接地

38、端子，設計應提出滿足變電站設備接地引線搭接面積的要求。主變、高抗等大型設備至少應有兩個固定接地點。檢查圖紙中主變、高抗等大型設備至少應有兩個固定接地點。對設備廠家現場配置的主變壓器排油充氮滅火裝置連接管道應提出防滲漏措施。檢查圖紙中對設備廠家現場配置的主變壓器排油充氮滅火裝置連接管道是否提出防滲漏措施。施工階段控制內容充油（氣）設備滲漏主要發生在法蘭連接處。安裝前應詳細檢查密封圈材質及法蘭面平整度是否滿足標準要求；螺栓緊固力矩應滿足廠家說明書要求。主變壓器充氮滅火裝置連接管道安裝完畢，必須進行壓力試驗（可以單獨對該部分管路在連接部位密封后進行試驗；也可以與主變壓器同時進行試驗。參考試驗方法：主

39、變壓器注油后打開連接充氮滅火裝置管道閥門，從儲油柜內施加0.03-0.05MPa壓力，24小時不應滲漏）。要求施工單位在對充油（氣）設備安裝前應詳細檢查密封圈材質及法蘭面平整度是否滿足標準要求；現場抽檢螺栓緊固力矩是否滿足廠家說明書要求；見證主變壓器充氮滅火裝置連接管道安裝完畢后進行的壓力試驗，試驗需符合設計及規范要求。1、監理內部加強對強條的學習。2、加強平時的巡檢和平行檢驗質量控制活動。3、監理部通過相關施工方案的審查，督促施工單位按照審批的施工方案執行。在設備支柱上配置隔離開關機構箱支架時，電（氣）焊不得造成設備支柱及機構箱污染。為防止垂直拉桿脫扣，隔離開關垂直及水平拉桿連接處夾緊部位應

40、可靠緊固?，F(xiàn)場巡查電（氣）焊設備支柱上配置隔離開關機構箱支架時，需采取措施，以免造成設備支柱及機構箱污染。巡查隔離開關垂直及水平拉桿連接處夾緊部位是否可靠緊固。在槽鋼或角鋼上采用螺栓固定設備時，槽鋼及角鋼內側應穿入與螺栓規格相同的楔形方平墊，不得使用圓平墊。在槽鋼或角鋼上采用螺栓固定設備時，現場巡查槽鋼及角鋼內側是否穿入與螺栓規格相同的楔形方平墊。充油設備套管使用硬導線連接時，套管端子不得受力。建議設計對充油設備套管宜使用軟導線連接，使套管端子少受力。加強母線橋支架、槽鋼、角鋼、鋼管等焊接項目驗收，以保證幾何尺寸的正確、焊縫工藝美觀。加強電焊工特殊工種上崗證的檢查，要求持證上崗，加強母線橋支架

41、、槽鋼、角鋼、鋼管等焊接項目驗收。對設備安裝中的穿芯螺栓（如避雷器、主變散熱器等），要保證兩側螺栓露出長度一致?，F(xiàn)場巡查設備安裝中的穿芯螺栓（如避雷器、主變散熱器等），是否已保證兩側螺栓露出長度一致。電氣設備聯接部件間銷針的開口角度不得小于60º現場巡查電氣設備聯接部件間銷針的開口角度是否大于60º。3.2母線施工質量通病防治的技術措施控制階段質量通病防治內容質量通病防治要求質量通病防治控制措施圖紙內審階段控制內容35kV及以下硬母線需要加裝絕緣套時，設計單位應按加裝絕緣套設計，避免安裝時金具不配套影響安裝工藝。檢查圖紙中35kV及以下硬母線需要加裝絕緣套時，是否按加裝絕緣

42、套設計。1、加強施工圖監理預檢。施工階段控制內容硬母線制作要求橫平豎直，母線接頭彎曲應滿足規范要求，并盡量減少接頭?，F(xiàn)場巡查硬母線制作是否橫平豎直，母線接頭彎曲是否滿足規范要求，接頭是否已盡量少。1、監理內部加強對強條的學習。2、加強平時的巡檢和平行檢驗質量控制活動。3、監理部通過相關施工方案的審查，督促施工單位按照審批的施工方案執行。支持瓷瓶不得固定在彎曲處，固定點應在彎曲處兩側直線段處?，F(xiàn)場巡查支持瓷瓶是否固定在彎曲處，固定點應在彎曲處兩側直線段處。相鄰母線接頭不應固定在同一瓷瓶間隔內，應錯開間隔安裝。現場巡查相鄰母線接頭是否固定在同一瓷瓶間隔內，是否錯開間隔安裝。母線平置安裝時，貫穿螺栓

43、應由下往上穿；母線立置安裝時，貫穿螺栓應由左向右、由里向外穿，連接螺栓長度宜露出螺母23扣。現場巡查母線平置安裝時，貫穿螺栓是否由下往上穿；母線立置安裝時，貫穿螺栓是否由左向右、由里向外穿，連接螺栓長度是否露出螺母23扣。直流均衡匯流母線及交流中性匯流母線刷漆應規范，規定相色為“不接地者用紫色，接地者為紫色帶黑色條紋”?，F(xiàn)場巡查直流均衡匯流母線及交流中性匯流母線刷漆是否規范，按規定相色為“不接地者用紫色，接地者為紫色帶黑色條紋”。硬母線接頭加裝絕緣套后，應在絕緣套下凹處打排水孔，防止絕緣套下凹處積水、冬季結冰凍裂?，F(xiàn)場巡查硬母線接頭加裝絕緣套后，是否在絕緣套下凹處打排水孔。3.3屏、柜安裝質量

44、通病防治的技術措施控制階段質量通病防治內容質量通病防治要求質量通病防治控制措施圖紙內審階段控制內容設計應在設備招標文件中明確所有屏柜的色標號以及外形尺寸，明確廠家屏內接線工藝標準。檢查圖紙中是否明確了所有屏柜的色標號以及外形尺寸及廠家屏內接線工藝標準。1、對每個卷冊的圖紙均要形成書面的監理內檢記錄。2、加強對相標準、規范的學習。3、不符合要求的情況，通過設計圖紙會檢或監理工作聯系單向設計單位書面提出。4、加強對強條的學習。5、檢查施工圖紙是否滿足施工需要，協助做好優化和完善設計工作。設計單位應規范端子箱、動力箱、機構箱及匯控柜等箱體底座框架與其基礎及預埋件的尺寸配合。檢查相關圖紙中端子箱、動力

45、箱、機構箱及匯控柜等箱體底座框架與其基礎及預埋件的尺寸是否配合。端子箱箱體應有升高座，滿足下有通風孔、上有排氣孔的要求；動力電纜與控制電纜之間應有防護隔板。內部加熱器的位置應與電纜保持一定距離，且加熱器的接線端子應在加熱器下方，避免運行時灼傷加熱器電纜。端子箱內應采用不銹鋼或熱鍍鋅螺栓。檢查圖紙中端子箱箱體是否有升高座；動力電纜與控制電纜之間是否有防護隔板。內部加熱器的位置是否與電纜保持一定距離，且加熱器的接線端子是否在加熱器下方。端子箱內是否采用不銹鋼或熱鍍鋅螺栓。斷路器機構箱、匯控柜下部基礎預留孔大小和位置應合理，以滿足電纜布排的工藝要求。檢查圖紙中斷路器機構箱、匯控柜下部基礎預留孔大小和

46、位置是否合理，是否滿足電纜布排的工藝要求。屏頂小母線應設置防護措施。檢查圖紙中屏頂小母線是否設置防護措施。屏、柜內應分別設置接地母線和等電位屏蔽母線，并由廠家制作接地標識。檢查設計圖紙中屏、柜內是否分別設置接地母線和等電位屏蔽母線，并由廠家制作接地標識。施工階段控制內容屏、柜安裝要牢固可靠，主控制屏、繼電保護屏和自動裝置屏等應采用螺栓固定，不得與基礎型鋼焊死。安裝后端子箱立面應保持在一條直線上?，F(xiàn)場巡查屏、柜安裝要牢固可靠，主控制屏、繼電保護屏和自動裝置屏等是否采用螺栓固定，不得與基礎型鋼焊死。安裝后端子箱立面是否保持在一條直線上。1、監理內部加強對強條的學習。2、加強平時的巡檢和平行檢驗質量

47、控制活動。電纜較多的屏柜接地母線的長度及其接地螺孔宜適當增加,以保證一個接地螺栓上安裝不超過2個接地線鼻的要求?，F(xiàn)場巡查電纜較多的屏柜接地母線的長度及其接地螺孔數量是否適當,達到一個接地螺栓上安裝不超過2個接地線鼻的要求。配電、控制、保護用的屏（柜、箱）及操作臺等的金屬框架和底座應接地或接零。現場巡查配電、控制、保護用的屏（柜、箱）及操作臺等的金屬框架和底座是否已按要求接地或接零。3.4電纜敷設、接線與防火封堵質量通病防治的技術措施控制階段質量通病防治內容質量通病防治要求質量通病防治控制措施圖紙內審階段控制內容交流動力電纜在普通支架上敷設不宜超過1層且應布置在上層。單芯電力電纜應“品”字形敷設

48、。檢查設計圖紙中交流動力電纜在普通支架上敷設是否超過1層且應布置在上層。單芯電力電纜是否按“品”字形敷設。1、對每個卷冊的圖紙均要形成書面的監理內檢記錄。2、加強對相關標準、規范的學習。3、不符合要求的情況，通過設計圖紙會檢或監理工作聯系單向設計單位書面提出。4、加強對強條的學習。5、檢查施工圖紙是否滿足施工需要，協助做好優化和完善設計工作。控制室、繼電室內電纜較多，為便于施工、運行、維護，防靜電地板支架與電纜支架設計要相互配合，宜直接采用帶電纜托架的屏柜支架。檢查設計圖紙中控制室、繼電室內防靜電地板支架與電纜支架設計是否相互配合，直接采用帶電纜托架的屏柜支架。設在一層的控制室或繼電保護小室宜

49、取消防靜電地板，采用電纜溝進線。建議設在一層的控制室或繼電保護小室宜取消防靜電地板，采用電纜溝進線。監控系統、遠動裝置、電度表計費屏、故障信息管理子站等裝置的工作電源不應接至屏頂交流小母線，應接至UPS交流電源。雙路電源時，要對每路電源是否獨立供電進行核對。檢查圖紙中監控系統、遠動裝置、電度表計費屏、故障信息管理子站等裝置的工作電源是否接至UPS交流電源。雙路電源時，對每路電源是否獨立供電進行核對。 在電纜溝十字交叉口、丁字口處增加電纜托架，以防止電纜落地或過度下墜。檢查圖紙中在電纜溝十字交叉口、丁字口處是否有電纜托架。雙通道保護復用接口柜的兩路直流電源應分別取自不同段直流電源。檢查圖紙中雙通

50、道保護復用接口柜的兩路直流電源是否分別取自不同段直流電源。在設備招標文件和工藝設計中，應明確主變壓器、油浸電抗器、GIS和罐式斷路器等設備電纜不外露。變壓器、油浸電抗器器身敷設的本體電纜、集氣管、波紋管、油位計電纜、溫度表軟管應保證工藝美觀。檢查圖紙中主變壓器、油浸電抗器、GIS和罐式斷路器等設備電纜是否外露。變壓器、油浸電抗器器身敷設的本體電纜、集氣管、波紋管、油位計電纜、溫度表軟管是否工藝美觀。電纜敷設應繪制電纜走向圖和轉角斷面圖。所有屏柜門體接地跨線應統一工藝要求。檢查圖紙中電纜敷設是否繪制電纜走向圖和轉角斷面圖。所有屏柜門體接地跨線是否統一材料及工藝要求。在電纜豎井中及防靜電地板下應設

51、計電纜槽盒，專門布置電源線、網絡連線、視頻線、電話線、數據線等不易敷設整齊的纜線。檢查圖紙中在電纜豎井中及防靜電地板下是否設計電纜槽盒。施工階段控制內容電纜管切割后，管口必須進行鈍化處理，以防損傷電纜，也可在管口上加裝軟塑料套。電纜管的焊接要保證焊縫觀感工藝。二次電纜穿管敷設時電纜不應外露?，F(xiàn)場巡查電纜管切割后，管口是否進行了鈍化處理或在管口上加裝軟塑料套；電纜管焊接的焊縫觀感工藝是否符合要求。巡查二次電纜穿管敷設時電纜是否有外露。1、監理內部加強對強條的學習。2、加強平時的巡檢和平行檢驗質量控制活動。敷設進入端子箱、匯控柜及機構箱電纜管時，應根據保護管實際尺寸進行開孔，不應開孔過大或拆除箱底

52、板?，F(xiàn)場巡查敷設進入端子箱、匯控柜及機構箱的電纜管，是否根據保護管實際尺寸進行開孔，不應開孔過大或拆除箱底板。進入機構箱的電纜管，其埋入地下水平段下方的回填土必須夯實，避免因地面下沉造成電纜管受力，帶動機構箱下沉?，F(xiàn)場巡查進入機構箱的電纜管其埋入地下水平段下方的回填土是否夯實。固定電纜橋架連接板的螺栓應由里向外穿，以免劃傷電纜?，F(xiàn)場巡查固定電纜橋架連接板的螺栓是否由里向外穿。電纜溝十交叉字口及拐彎處電纜支架間距大于800mm時，應增加電纜支架，防止電纜下墜。轉角處應增加綁扎點，確保電纜平順一致、美觀、無交叉。電纜下部距離地面高度應在100mm以上。電纜綁扎帶間距和帶頭長度要規范、統一?，F(xiàn)場巡查

53、電纜溝十交叉字口及拐彎處電纜支架間距大于800mm時，要求施工單位增加電纜支架，防止電纜下墜；轉角處要求施工單位增加綁扎點，確保電纜平順一致、美觀、無交叉。電纜下部距離地面高度應在100mm以上。電纜綁扎帶間距和帶頭長度要規范、統一。不同截面線芯不得插接在同一端子內，相同截面線芯壓接在同一端子內的數量不應超過兩芯。插入式接線線芯割剝不應過長或過短，防止緊固后銅導線外裸或緊固在絕緣層上造成接觸不良。線芯握圈連接時，線圈內徑應與固定螺栓外徑匹配，握圈方向與螺栓擰緊方向一致；兩芯接在同一端子上時，兩芯中間必須加裝平墊片?，F(xiàn)場巡查不同截面線芯是否插接在同一端子內，相同截面線芯壓接在同一端子內的數量是否

54、超過兩芯。插入式接線線芯割剝是否過長或過短。線芯握圈連接時，線圈內徑是否與固定螺栓外徑匹配，握圈方向是否與螺栓擰緊方向一致；兩芯接在同一端子上時，兩芯中間是否加裝了平墊片。端子箱內二次接線電纜頭應高出屏（箱）底部100150mm?，F(xiàn)場巡查端子箱內二次接線電纜頭是否高出屏（箱）底部100150mm。電纜割剝時不得損傷電纜線芯絕緣層；屏蔽層與4mm2多股軟銅線連接引出接地要牢固可靠，采用焊接時不得燙傷電纜線芯絕緣層?，F(xiàn)場巡查焊錫膏是否使用松香，不得使用具有腐蝕性的焊錫膏。電流互感器的N接地點應單獨、直接接地，防止不接地或在端子箱和保護屏處兩點接地；防止差動保護多組CT的N串接后于一點接地。電流互感

55、器二次繞組接地線應套端子頭，標明繞組名稱，不同繞組的接地線不得接在同一接地點。獨立CT繞組在端子箱接地，母差保護、主變保護等多組不同CT合電流接入保護裝置的CT繞組在合電流處分別接入同一接地銅牌，接地線不得小于4mm2。監控、通訊自動化及計量屏柜內的電纜、光纜安裝，應與保護控制屏柜接線工藝一致，排列整齊有序，電纜編號掛牌整齊美觀。每根電纜都必須單獨綁扎，并掛電纜號牌，光纜、網線的標識牌不得太重?？刂婆_(tái)內部的電源線、網絡連線、視頻線、數據線等應使用電纜槽盒統一布放并規范整理，以保證工藝美觀?，F(xiàn)場巡查控制臺內部的電源線、網絡連線、視頻線、數據線等是否使用電纜槽盒統一布放并規范整理。3.5接地裝置安裝質量通病防治的技術措施控制階段質量通病防治內容質量通病防治要求質量通病防治控制措施圖紙內審階段控制內容變電站構架及設備支柱接地端子底部與設備基礎保護帽頂面的距離以不小于200mm為宜，便于涂刷接地標識漆（螺栓緊固部位不得涂刷）。檢查圖紙中是否明確了變電站構架及設備支柱接地端子底部與設備基礎保護帽頂面的距離不小于200mm。1、對每個卷冊的圖紙均要形成書面的監理內檢記錄。2、加強對相關標準、規范的學習。3、不符合要求的情況，通過設計圖紙會檢或監理工作聯系單向設計單位書面提出。4、加強對強條的學習。5、檢查施工圖紙是否滿足施工需要，協助做好優化和完善設計工作。設備支柱上部接地端子的
