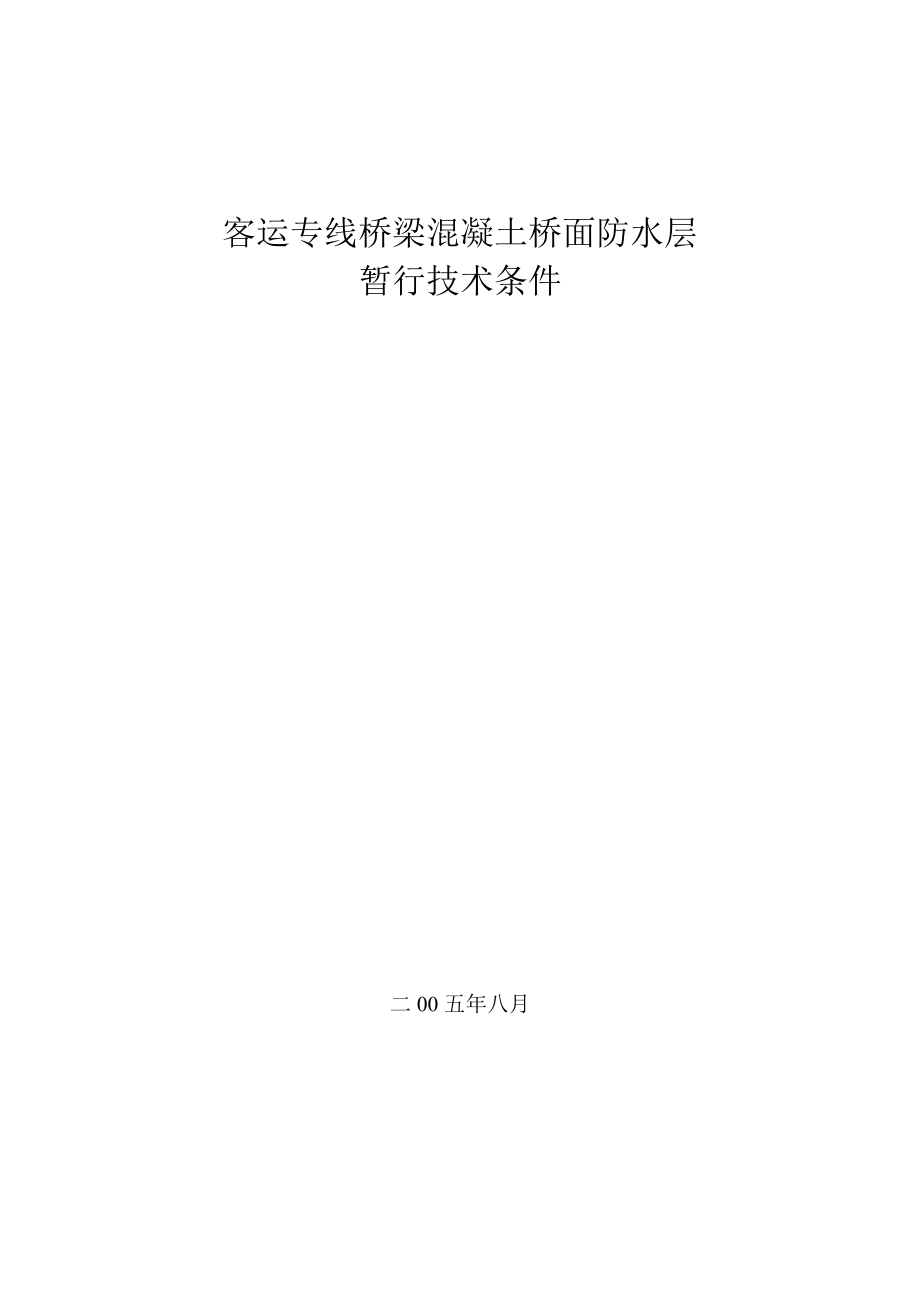

1、客運(yùn)專線橋梁混凝土橋面防水層暫行技術(shù)條件二00五年八月前言鐵路混凝土橋梁橋面防水層是提高橋梁結(jié)構(gòu)耐久性的重要技術(shù)手段。既有橋梁由于橋面防水失效造成橋面板滲水、鋼筋銹蝕的事例很多，直接影響到結(jié)構(gòu)的使用壽命。本技術(shù)條件是根據(jù)客運(yùn)專線對橋梁結(jié)構(gòu)耐久性的要求、橋梁構(gòu)造特點(diǎn)以及TQF工型防水層的使用經(jīng)驗(yàn)，并依據(jù)該領(lǐng)域內(nèi)的最新科研成果而制定的。本技術(shù)條件與鐵路混凝土橋梁橋面TQF工型防水層技術(shù)條件相比，主要在以下方面作了修改和補(bǔ)充：修改了防水卷材寬度、·K度規(guī)格；提高了防水卷材的物理力學(xué)性能指標(biāo)；修改了防水卷材縱向搭接寬度；增加了防水卷材單面壓花及其規(guī)格要求；增加了纖維復(fù)合防水卷材的性能要求；增

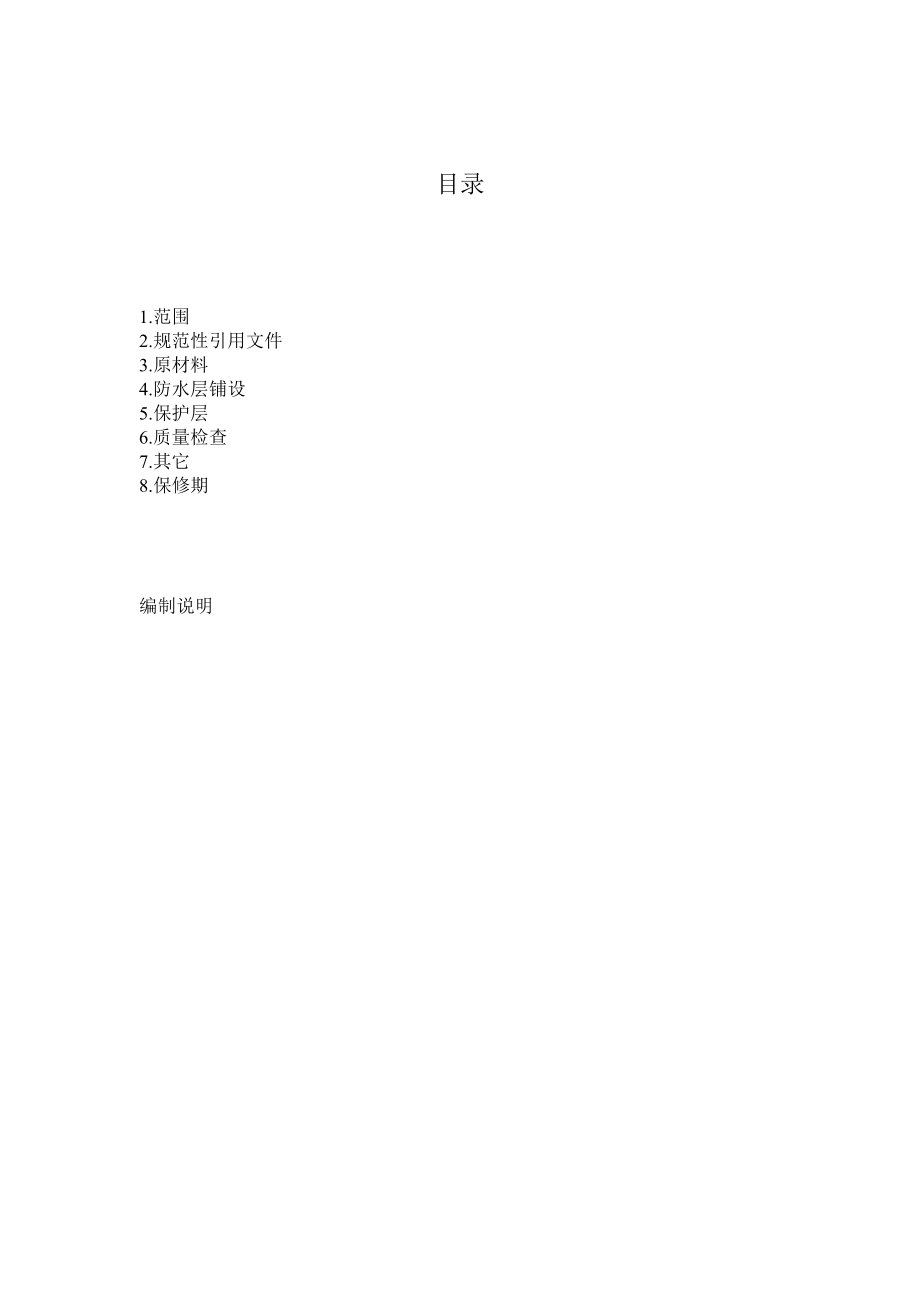

2、加了禁止使用黑色防水卷材、防水涂料的要求；增加了可用于潮濕基面的聚氨酯防水涂料，及其物理力學(xué)性能指標(biāo)、包裝、儲存及有效期；增加了有碴混凝土橋面道碴槽外及無碴混凝土橋面防水層的質(zhì)量要求、施工方法； 增加了保護(hù)層應(yīng)采用C40細(xì)石聚丙烯睛纖維或聚丙烯纖維網(wǎng)高性能混凝土，規(guī)定了保護(hù)層的厚度及質(zhì)量要求和檢驗(yàn)頻次；增加了C40細(xì)石聚丙烯睛纖維或聚丙烯纖維網(wǎng)高性能混凝土中所用材料的規(guī)定；增加了防水層原材料檢驗(yàn)項(xiàng)目和檢驗(yàn)頻次的詳細(xì)要求。本技術(shù)條件負(fù)責(zé)起草單位：鐵道科學(xué)研究院、中鐵設(shè)計(jì)咨詢集團(tuán)本技術(shù)條件主要起草人：馬林、牛斌、崔冬芳、徐升橋、鄧運(yùn)清本技術(shù)條件由鐵道部科學(xué)技術(shù)司負(fù)責(zé)解釋目錄1.范圍2.規(guī)范性引用文

3、件3.原材料4.防水層鋪設(shè)5.保護(hù)層6.質(zhì)量檢查7.其它8.保修期編制說明1.范圍本技術(shù)條件規(guī)定了適用于新建250350kmh客運(yùn)專線橋梁有碴、無碴混凝土橋面防水層的主要技術(shù)指標(biāo)、質(zhì)量要求等。2.規(guī)范性引用文件下列標(biāo)準(zhǔn)及設(shè)計(jì)規(guī)范、規(guī)程包含的，條文，通過在本技術(shù)條件中引用而構(gòu)成本技術(shù)條件的條文。在本技術(shù)條件頒布時(shí)，所示版本均為有效。所有標(biāo)準(zhǔn)都會被修訂，使用本技術(shù)條件的各方應(yīng)探討使用下列標(biāo)準(zhǔn)最新版本的可能性。TB/T29651999 鐵路混凝土橋梁橋面TQF型防水層技術(shù)條件GB 129532003 氯化聚乙烯防水卷材GB/T192502003 聚氨酯防水涂料GB/T182442003 建筑防水材料

4、老化試驗(yàn)方法GB/T926588 建筑涂料涂層耐堿性、耐洗刷性的測定GB/T27901995 膠粘劑180°剝離強(qiáng)度試驗(yàn)方法撓性材料對剛性材料GB/T5291999 硫化橡膠或熱塑性橡膠撕裂強(qiáng)度的測定JGJ5292 普通混凝土用砂標(biāo)準(zhǔn)及檢驗(yàn)方法GBl751999 硅酸鹽水泥、普通硅酸鹽水泥JGJ5392 普通混凝土用碎石或卵石質(zhì)量標(biāo)準(zhǔn)及檢驗(yàn)方法CECS 38： 2004 纖維混凝土結(jié)構(gòu)技術(shù)規(guī)程GB/T1433793 合成短纖維斷裂強(qiáng)力及斷裂仲長試驗(yàn)方法GB/T14336 合成短纖維長度試驗(yàn)方法ZB W 040049 紡織纖維鑒別試驗(yàn)方法 密度梯度試驗(yàn)方法ZB W 040047 紡織纖

5、維鑒別試驗(yàn)方法 熔點(diǎn)測定方法GB 1596199l 用于水泥和混凝土中的粉煤灰TBl02102001 鐵路混凝土與砌體工程施工規(guī)范TBl04251994 鐵路混凝土強(qiáng)度檢驗(yàn)評定標(biāo)準(zhǔn)GB 80761997 混凝土外加劑JGJ631989 混凝土拌合用水標(biāo)準(zhǔn)3.原材料 用于防水層的材料包括氯化聚乙烯防水卷材和聚氨酯防水涂料。31 氯化聚乙烯防水卷材311 規(guī)格3111氯化聚乙烯防水卷材包括N類無復(fù)合層卷材和L類纖維復(fù)合卷材3112 N類防水卷材的厚度(不含花紋高度)規(guī)格為：12mm。3113 L類防水卷材的厚度(不含纖維層厚度)規(guī)格為：18mm。3114防水卷材的寬度規(guī)格由供需雙方商定，最大寬度不

6、超過1650mm。3115防水卷材的長度規(guī)格由供需雙方商定，最大長度不超過35m。312 技術(shù)要求3121防水卷材的外觀質(zhì)量：表面應(yīng)無氣泡、疤痕、裂紋、粘結(jié)和孔洞。3122防水卷材的顏色應(yīng)采用除黑色外的其它顏色。3123 N類防水卷材的頂面壓花成方格網(wǎng)狀，以增強(qiáng)防水卷材與混凝土的粘結(jié)強(qiáng)度。方格網(wǎng)狀的規(guī)格為：紋高01±002mm，2530塊/c。3124 L類防水卷材應(yīng)雙面熱融無紡纖維布。3125 N類、L類防水卷材的物理力學(xué)性能應(yīng)分別符合表311、表312的規(guī)定。313 卷材應(yīng)用硬紙芯卷制。卷制緊密、捆扎結(jié)實(shí)后置于用編織布等作成的包裝袋中。314 運(yùn)輸途中或貯存期間，卷材應(yīng)平放，貯存

7、高度以平放3個(gè)卷材高度為限，卷材產(chǎn)品不得與有損卷材質(zhì)量或影響卷材使用性能的物質(zhì)接觸，并遠(yuǎn)離熱源。表311 N類防水卷材的物理力學(xué)性能指標(biāo)序列項(xiàng) 目指 標(biāo)試驗(yàn)方法1拉伸強(qiáng)度（MPa）9.0GBl29532扯斷伸長率() 3503熱處理尺寸·變化率()縱向25橫向154低溫彎折性 35無裂紋5抗穿孔性不滲水6不透水性 不透水7剪切狀態(tài)下的粘合性(Nmm)30或卷材破壞8保護(hù)層混凝土與防水卷材粘結(jié)強(qiáng)度(MPa) 05GBT192509熱老化處理外觀質(zhì)量無氣泡、疤痕、裂紋、粘結(jié)、孔洞GBl8244拉伸強(qiáng)度相對變化率() ±20斷裂伸長率相對變化率()±20低溫彎折性 25

8、無裂紋10人工氣候加速老化拉伸強(qiáng)度相對變化率()±20斷裂伸長率相對變化率()±20低溫彎折性25無裂紋11耐化學(xué)侵蝕拉伸強(qiáng)度相對變化率()±20GBl2953斷裂伸長率相對變化率()±20低溫彎折性 25無裂紋表312 L類防水卷材的物理力學(xué)性能指標(biāo)序列項(xiàng) 目指 標(biāo)試驗(yàn)方法1拉力(Non) 160GBl29532斷裂伸長率() 3503熱處理尺寸變化率() 縱向25橫向154低溫彎折性 35無裂紋5抗穿孔性不滲水6不透水性 不透水7剪切狀態(tài)下的粘合性(Nmm)30或卷材破壞8保護(hù)層混凝土與防水卷材粘結(jié)強(qiáng)度(MPa) 05GBT192509熱老化處理外觀

9、質(zhì)量無氣泡、疤痕、裂紋、粘結(jié)、孔洞GBl8244拉力(Ncm) 150斷裂伸長率() 350低溫彎折性 25無裂紋10人工氣候加速老化拉力(Ncm) 150斷裂伸長率() 350低溫彎折性25無裂紋11耐化學(xué)侵蝕拉力(Ncm) 150GBl2953斷裂伸長率() 350低溫彎折性 25無裂紋32 聚氨酯防水涂料 聚氨酯防水涂料分為用于粘貼防水卷材的防水涂料和直接用于作防水層的防水涂料兩種。321用于粘貼防水卷材的防水涂料3211聚氨酯防水涂料的物理力學(xué)性能應(yīng)符合表321的要求，其它要求應(yīng)符合TB/T2965的規(guī)定。3212未啟封產(chǎn)品的有效期為1年。322 直接用于作防水層的防水涂料3221聚氨

10、酯防水涂料的物理力學(xué)性能應(yīng)符合表322規(guī)定。3222未啟封產(chǎn)品的有效期為1年。3223產(chǎn)品應(yīng)采用密閉的容器包裝。運(yùn)輸途中防止日曬雨淋，禁止接近熱源。3224產(chǎn)品應(yīng)儲存于蔭涼、干燥、通風(fēng)處，儲存最高溫度不應(yīng)高于40，最低溫度不應(yīng)低于5。3225產(chǎn)品應(yīng)附有產(chǎn)品合格證和產(chǎn)品使用說明書o3226單涂料型防水層上須制作保護(hù)層。323聚氨酯防水涂料的顏色應(yīng)采用除黑色外的其它顏色。表321 用于粘貼防水卷材的聚氨酯防水涂料物理力學(xué)性能指標(biāo)及試驗(yàn)方法序列項(xiàng) 目指 標(biāo)試驗(yàn)方法1拉伸強(qiáng)度(MPa)3. 5 GBT192502拉伸強(qiáng)度保持率加熱處理()1003堿處理()704酸處理()805斷裂伸長率斷裂伸長率無處

11、理()4506加熱處理()4507堿處理()4508酸處理()4509低溫彎折性無處理-35，無裂紋10加熱處理11堿處理12酸處理13表干時(shí)間(h)414實(shí)干時(shí)間(h)2415不透水性 04MPa，2h不透水16加熱伸縮率()40，1017耐堿性，飽和Ca(0H)：溶液，500h無開裂、無起皮剝落GB/T926518固體含量()98GB/T1925019潮濕基面粘結(jié)強(qiáng)度(MPa)0620與混凝土粘結(jié)強(qiáng)度(MPa)2521撕裂強(qiáng)度(Nmm)250GB/T52922與混凝土的剝離強(qiáng)度(N/mm)25GB/T279023與防水卷材的剝離強(qiáng)度(N/mm)25注：試樣膜厚15±01mm。表3

12、22 直接用于作防水層的聚氨酯防水涂料物理力學(xué)性能指標(biāo)及試驗(yàn)方法序列項(xiàng) 目指 標(biāo)試驗(yàn)方法1拉伸強(qiáng)度(MPa)6.0GBT192502拉伸強(qiáng)度保持率加熱處理()1003堿處理()704酸處理()805斷裂伸長率無處理()4506加熱處理()4507堿處理()4508酸處理()4509低溫彎折性無處理35，無裂紋GB/T1925010加熱處理11堿處理12酸處理13表干時(shí)間(h)414實(shí)干時(shí)間(h)2415不透水性 04MPa，2h不透水16加熱伸縮率()40，1017耐堿性，飽和Ca(0H)：溶液，500h無開裂、無起皮剝落GB/T926518固體含量()98GB/T1925019潮濕基面粘結(jié)強(qiáng)

13、度(MPa)06GB/T1925020與混凝土粘結(jié)強(qiáng)度(MPa)2521保護(hù)層混凝土與固化聚氨酯防水涂料黏結(jié)強(qiáng)度（MPa）0522撕裂強(qiáng)度(N/mm)350GB/T52923與混凝土的剝離強(qiáng)度(N/mm)35GB/T2790注：試樣膜厚20±01mm。3.3 防水層結(jié)構(gòu)型式簡圖見圖3.3.1圖3.3.2。4防水層鋪設(shè)41 有碴、無碴橋面混凝土基層表面質(zhì)量應(yīng)符合TB/T 2965規(guī)定的要求。平整度用lm長靠尺檢查，空隙只允許平緩變化，且不大于3am。42 防水層類型及構(gòu)造應(yīng)符合設(shè)計(jì)圖紙要求。421卷材加粘貼涂料型防水層，適用于有碴橋面道碴槽內(nèi)。422無卷材的涂料型防水層，適用于有碴橋面

14、道碴槽以外和無碴橋面。43竊永層錨黼應(yīng)栗角高壓鳳輪清除基層面灰塵。44 卷材加粘貼涂料型防水層441防水卷材縱向宜整長鋪設(shè)，當(dāng)防水卷材進(jìn)行搭接時(shí)，先行縱向搭接，再進(jìn)行橫向搭接，縱向搭接接頭應(yīng)錯(cuò)開。防水卷材應(yīng)在橋面鋪設(shè)至擋碴墻、豎墻根部，并順上坡方向逐幅鋪設(shè)?？v向搭接長度不得小于120mm，橫向搭接寬度不得小于80mm。442搭接處應(yīng)粘貼牢固，兩層防水卷材之間的涂料厚度不得小于1mm。443鋪設(shè)工藝及材料用量應(yīng)符合TB/T 2965的規(guī)定。45 無需卷材的涂料型防水層451聚氨酯防水涂料總涂膜厚度不得小于20mm，每平方米用量約24kg。452基層表面不得有明水，嚴(yán)禁雨中施工。453施工方法及要

15、求。4531宜采用噴涂設(shè)備將涂料均勻噴涂于基層表面，也可采用金屬鋸齒板(應(yīng)保證涂膜厚度達(dá)到20mm)將涂料均勻涂刷于基層表面。4532涂料主劑(甲組份)、固化劑(乙組份)須按產(chǎn)品說明進(jìn)行配制，每種組份的稱量誤差不得大于±2。4533采用噴涂設(shè)備時(shí)，該設(shè)備應(yīng)具有自動(dòng)計(jì)量、混合和加熱功能，加熱后出料溫度在6080。4534采用人工涂刷配制涂料時(shí)，按照先主劑、后固化劑的/頃序?qū)⒁后w倒入容器，并充分?jǐn)嚢枋蛊浠旌暇鶆?。攪拌時(shí)間35min。4535攪拌時(shí)不得加水，必須采用機(jī)械方法攪拌，攪拌器的轉(zhuǎn)速宜在200300轉(zhuǎn)/分。4536涂刷時(shí)應(yīng)分2次進(jìn)行，以防止氣泡存于涂膜內(nèi)。第一次使用平板在基面上刮涂

16、一層厚度02mm左右的涂膜，l2小時(shí)內(nèi)使用金屬鋸齒板進(jìn)行第二次刮涂。4537配制好的涂料應(yīng)在20分鐘內(nèi)用完，隨配隨用。4538對擋碴墻、豎墻等垂直部位使用毛刷或輥?zhàn)酉刃型克?，平面部位在其后涂刷?539不得使用風(fēng)扇或類似工具縮短干燥時(shí)間。45310噴涂后4小時(shí)或涂刷后12小時(shí)內(nèi)須防止霜凍、雨淋及暴曬。 46 制作防水層時(shí)，不得因流濺或其它原因而污染梁體。47 防水層完全干固后，方可澆筑保護(hù)層。48 防水層鋪設(shè)施工環(huán)境溫度不得低于5。5保護(hù)層51 在防水層完全固化后方可進(jìn)行保護(hù)層施工。52 澆筑混凝土保護(hù)層時(shí)，其施工用具、材料必須輕吊輕放，嚴(yán)禁碰傷已鋪設(shè)好的防水層。53 保護(hù)層應(yīng)采用C40細(xì)石聚

17、丙烯腈纖維或聚丙烯纖維網(wǎng)高性能混凝土。混凝土原材料配合比、混凝土拌合、澆筑和養(yǎng)護(hù)應(yīng)符合客運(yùn)專線高性能混凝土?xí)盒屑夹g(shù)條件的有關(guān)規(guī)定和設(shè)計(jì)要求。54 有碴混凝土橋面道碴槽內(nèi)保護(hù)層厚度不應(yīng)小于60mm，道碴槽外及無碴混凝土橋面保護(hù)層厚度不應(yīng)小于40mm。實(shí)際保護(hù)層厚度、流水坡度應(yīng)符合設(shè)計(jì)要求。55 橋面保護(hù)層縱向每隔4m作一寬約l0mm、深約保護(hù)層厚度的斷縫。當(dāng)保護(hù)層混凝土強(qiáng)度達(dá)到設(shè)計(jì)強(qiáng)度的50以上時(shí)，用聚氨酯防水涂料將斷縫填實(shí)、填滿，不得污染保護(hù)層及梁體。56 保護(hù)層表面應(yīng)平整、流水暢通。57 C40細(xì)石纖維混凝土材料。571水泥：采用不低于425的普通硅酸鹽水泥。572細(xì)骨料：中砂，級配應(yīng)符合普

18、通混凝土用砂標(biāo)準(zhǔn)及檢驗(yàn)方法JGJ52的規(guī)定。57。3粗骨料：最大粒徑l0mm的碎石，其質(zhì)量應(yīng)符合普通混凝土用碎石或卵石質(zhì)量標(biāo)準(zhǔn)及檢驗(yàn)方法JGJ53的規(guī)定。574聚丙烯腈纖維和聚丙烯纖維網(wǎng)：質(zhì)量應(yīng)符合纖維混凝土結(jié)構(gòu)技術(shù)規(guī)程CECS38：2004的有關(guān)規(guī)定。其幾何特征和主要物理力學(xué)性能見表5710575粉煤灰：應(yīng)采用工級粉煤灰，需水量比應(yīng)不大于100，摻量由試驗(yàn)確定，其質(zhì)量應(yīng)符合GB1596的規(guī)定。576外加劑：混凝土外加劑應(yīng)采用符合GB8076的規(guī)定或經(jīng)鐵道部鑒定的產(chǎn)品，并經(jīng)檢驗(yàn)合格后方可使用。外加劑摻量由試驗(yàn)確定，嚴(yán)禁使用摻入氯鹽類外加劑。應(yīng)采用高效減水劑，其性能應(yīng)與所用水泥具有良好的適應(yīng)性。

19、577拌制和養(yǎng)護(hù)混凝土用水應(yīng)符合JCJ63的要求。凡符合飲用標(biāo)準(zhǔn)的水，即可使用。58 每立方米混凝土中聚丙烯腈纖維和聚丙烯纖維網(wǎng)的摻量應(yīng)符合設(shè)計(jì)要求，設(shè)計(jì)無規(guī)定時(shí)，聚丙烯纖維網(wǎng)的摻量宜為l.8kg，聚丙烯腈纖維的摻量宜為lkg。表571 聚丙烯腈纖維和聚丙烯纖維網(wǎng)主要物理力學(xué)性能指標(biāo)項(xiàng)目聚丙烯腈纖維聚丙烯纖維網(wǎng)檢驗(yàn)方法材質(zhì)100聚丙烯腈100聚丙烯/直徑（m）10151865GB/T10685長度（mm）6121219GB/T14336密度（g/cm3）1.180.91ZB W 04004.9抗拉強(qiáng)度（MPa）500500GB/T14337彈性模量（GPa）7.03.5極限伸長率（）2018熔

20、點(diǎn)（）240176ZB W 04004.7安全性無毒無毒/導(dǎo)電性無無/59 纖維混凝土的施工方法591 應(yīng)采用強(qiáng)制攪拌，攪拌時(shí)間不少于3min，注意纖維拌和均勻。592采用平板振搗器搗實(shí)，振搗時(shí)間為20秒左右，并無可見空洞為止。593混凝土接近初凝時(shí)方可進(jìn)行抹面，抹刀應(yīng)光滑以免帶出纖維，抹面時(shí)不得加水，抹面次數(shù)不宜過多。594混凝土澆筑完成后，應(yīng)采取保水養(yǎng)護(hù)。冬季施工應(yīng)加入防凍劑。自然養(yǎng)護(hù)時(shí)，橋面應(yīng)采用草袋或麻袋覆蓋，并在其上覆蓋塑料薄膜，橋面混凝土灑水次數(shù)應(yīng)能保持表面充分潮濕。當(dāng)環(huán)境相對濕度小于60時(shí)，自然養(yǎng)護(hù)應(yīng)不少于28d；相對濕度在60以上時(shí)，自然養(yǎng)護(hù)應(yīng)不少于14d。510 纖維混凝土保

21、護(hù)層指標(biāo)要求見表5101。表5101 纖維混凝土保護(hù)層指標(biāo)要求序號檢驗(yàn)項(xiàng)目指標(biāo)要求1抗壓強(qiáng)度40MPa2劈拉強(qiáng)度3.5 MPa3抗凍溶循環(huán)300次4抗?jié)B性P205抗氯離子滲透性1000C6抗堿骨料反應(yīng)當(dāng)骨料硅酸反應(yīng)沙漿棒膨脹率在0.100.20時(shí)，混凝土的堿含量3kg/m36質(zhì)量檢查61 材料檢查規(guī)則防水層原材料、纖維混凝土保護(hù)層的檢驗(yàn)項(xiàng)目和檢驗(yàn)頻次按表611要求執(zhí)行。表611 防水層原材料檢驗(yàn)項(xiàng)目和檢驗(yàn)頻次序號項(xiàng)目進(jìn)場檢驗(yàn)項(xiàng)目頻次型式檢驗(yàn)項(xiàng)目1氯化聚乙烯卷材尺寸每批不大于8000m2，同廠家、同品種、同批號氯化聚乙烯卷材任何新選廠家；轉(zhuǎn)廠生產(chǎn)、生產(chǎn)材料和工藝有變化、用戶對產(chǎn)品質(zhì)量有疑問時(shí)外觀

22、拉伸強(qiáng)度斷裂伸長率熱處理尺寸變化率低溫彎折性不透水性煎切狀態(tài)下的粘合性熱老化處理外觀（包括顏色）拉伸強(qiáng)度變化率斷裂伸長率變化率低溫彎折性耐化學(xué)侵蝕拉伸強(qiáng)度變化率斷裂伸長率變化率低溫彎折性2用于粘貼防水卷材的聚氨酯防水涂料顏色每批以甲組份不大于10t（乙組份以按產(chǎn)品重量配比相應(yīng)的重量）同廠家、同品種、同批號氨酯防水涂料任何新選廠家；轉(zhuǎn)廠生產(chǎn)、生產(chǎn)材料和工藝有變化、用戶對產(chǎn)品質(zhì)量有疑問時(shí)拉伸強(qiáng)度斷裂伸長率低溫彎折性不透水性固體含量涂膜表干、實(shí)干時(shí)間潮濕基面粘結(jié)強(qiáng)度與混凝土粘結(jié)強(qiáng)度保護(hù)層混凝土與固化聚氨酯防水涂料黏結(jié)強(qiáng)度加熱、紫外線、酸、堿處理拉伸強(qiáng)度斷裂伸長率低溫柔性撕裂強(qiáng)度與混凝土、卷材剝離強(qiáng)度

23、加熱伸縮率拉伸時(shí)加熱、紫外線老化耐堿性序號項(xiàng)目進(jìn)場檢驗(yàn)項(xiàng)目頻次型式檢驗(yàn)項(xiàng)目3直接用于防水層的聚氨酯防水涂料顏色每批以甲組份不大于15t（乙組份以按產(chǎn)品重量配比相應(yīng)的重量）同廠家、同品種、同批號氨酯防水涂料任何新選廠家；轉(zhuǎn)廠生產(chǎn)、生產(chǎn)材料和工藝有變化、用戶對產(chǎn)品質(zhì)量有疑問時(shí)拉伸強(qiáng)度斷裂伸長率低溫彎折性不透水性固體含量涂膜表干、實(shí)干時(shí)間潮濕基面粘結(jié)強(qiáng)度與混凝土粘結(jié)強(qiáng)度保護(hù)層混凝土與固化聚氨酯防水涂料黏結(jié)強(qiáng)度撕裂強(qiáng)度與混凝土剝離強(qiáng)度加熱、紫外線、酸、堿處理拉伸強(qiáng)度斷裂伸長率低溫柔性加熱伸縮率拉伸時(shí)加熱、紫外線老化耐堿性4聚丙烯腈纖維和聚丙烯纖維網(wǎng)直徑每批不大于1t同廠家、同批號聚丙烯腈纖維和聚丙烯纖

24、維網(wǎng)任何新選廠家；轉(zhuǎn)廠生產(chǎn)、生產(chǎn)材料和工藝有變化、用戶對產(chǎn)品質(zhì)量有疑問時(shí)長度密度（g/m3）抗拉強(qiáng)度（MPa）彈性模量（GPa）極限伸長率（）DSC分析法熔點(diǎn)（）5纖維混凝土保護(hù)層抗壓強(qiáng)度符合TB10210任何新選廠家；轉(zhuǎn)廠生產(chǎn)、生產(chǎn)材料和工藝有變化、用戶對產(chǎn)品質(zhì)量有疑問時(shí)劈拉強(qiáng)度每組預(yù)制梁1組抗凍溶循環(huán)每批不大于1500m3細(xì)石混凝土抗凍性抗氯離子滲透性抗堿骨料反應(yīng)按同規(guī)格同批次抽檢一次62 判定規(guī)則產(chǎn)品抽檢結(jié)果全部符合本技術(shù)條件要求者，判為整批合格。若有一項(xiàng)技術(shù)要求不合格時(shí)，應(yīng)雙倍抽樣檢驗(yàn)該項(xiàng)目，若仍有一項(xiàng)不合格，則判整批不合格。63 防水涂料應(yīng)涂刷均勻，無漏刷、無氣泡。鋪設(shè)完成后，用橡膠

25、測厚儀檢查涂層厚度，每孔梁檢測10處。64 防水卷材的鋪設(shè)應(yīng)平整、無破損、無空鼓，搭接處及周邊均不得翹起。65 保護(hù)層達(dá)到設(shè)計(jì)強(qiáng)度后，應(yīng)鉆取芯樣進(jìn)行混凝土與卷材或涂料的粘結(jié)強(qiáng)度檢測，每孔梁檢測3處。取樣后的孔洞用聚氨酯防水涂料填滿。66 保護(hù)層表面不得出現(xiàn)裂縫。7其它71 四級以上強(qiáng)風(fēng)天氣不宜進(jìn)行橋面防水層施工o72 環(huán)境溫度低于10時(shí)，應(yīng)采取保溫措施。為改善防水涂料的稠度，可用間接蒸汽預(yù)熱，降低涂料的稠度，兩個(gè)組份應(yīng)分開加熱，加熱溫度不得超過60，同時(shí)須保證蒸氣不得進(jìn)入涂料中。嚴(yán)禁明火加熱。73 采用高分子材料的熱重分析法(DSC)，對長絲和短絲纖維進(jìn)行DSC拐點(diǎn)溫度對比，兩者一致時(shí)可評定為

26、材質(zhì)相同。相關(guān)標(biāo)準(zhǔn)可依據(jù)IS0113573：1999塑料差示掃描量熱法（DSC）8保修期防水層的保修期限從正式驗(yàn)交、交付運(yùn)營之日起計(jì)算。在防水層的保修期限內(nèi)，由于施工質(zhì)量原因造成的防水層失效，防水層施工單位應(yīng)承擔(dān)維修、更換等義務(wù)；同時(shí)也并不免除追究防水層施工單位由此造成運(yùn)營損失的責(zé)任。防水層的保修期，當(dāng)與業(yè)主有合同約定時(shí)，按合同約定辦理；無合同約定時(shí)，保修期為10年。編制說明 本技術(shù)條件是根據(jù)運(yùn)行速度250350km/h客運(yùn)專線對橋梁結(jié)構(gòu)耐久性的要求、橋梁構(gòu)造特點(diǎn)以及TQF型防水層的使用經(jīng)驗(yàn)，針對有碴、無碴混凝土橋面防水層的質(zhì)量要求、施工工藝，并依據(jù)相關(guān)防水材料最新頒布國標(biāo)和該領(lǐng)域內(nèi)的最新科研成
