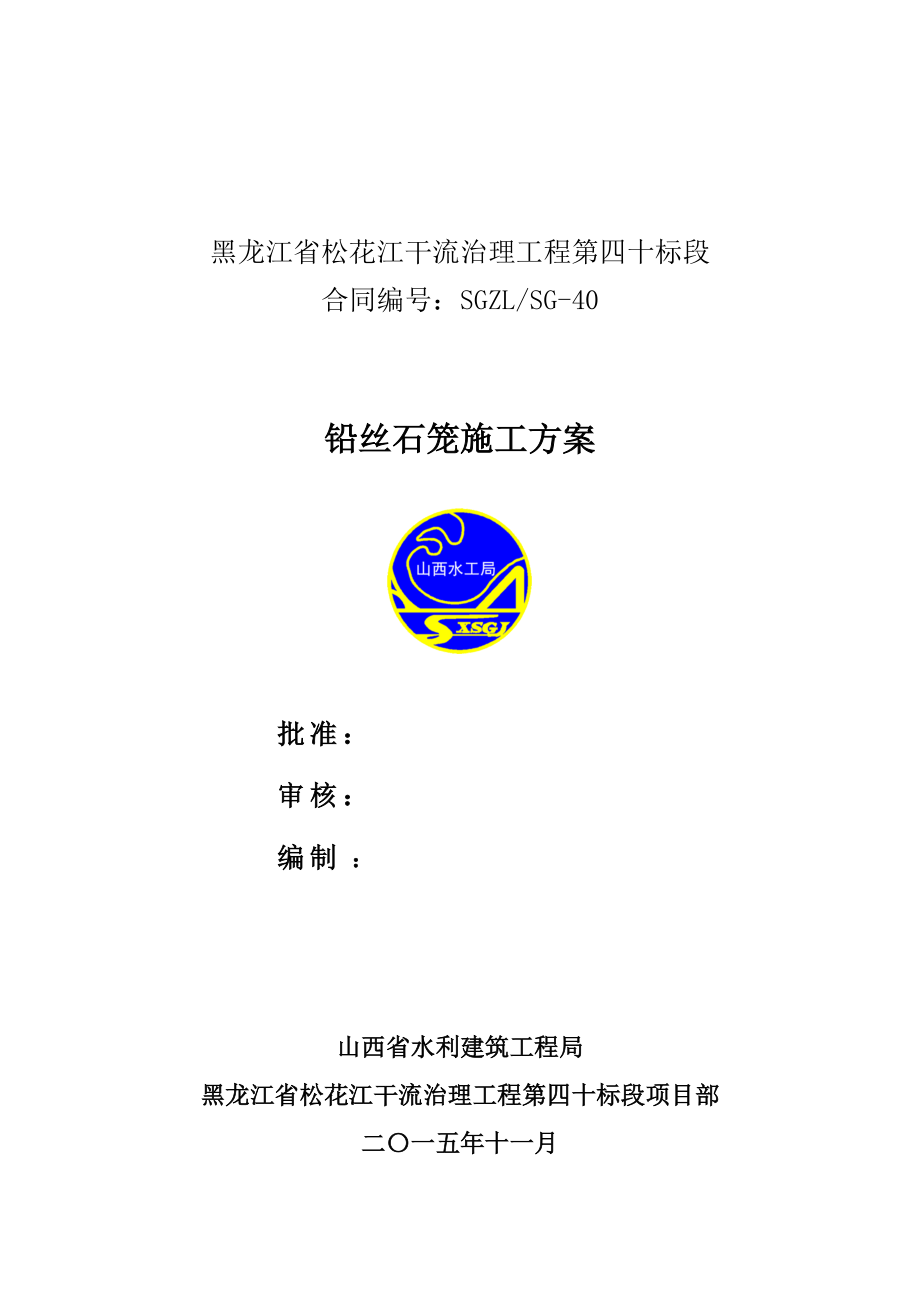

1、黑龍江省松花江干流治理工程第四十標段合同編號：SGZL/SG-40鉛絲石籠施工方案批準： 審核： 編制： 山西省水利建筑工程局黑龍江省松花江干流治理工程第四十標段項目部二一五年十一月鉛絲石籠施工方案1、 工程概況： 黑龍江省松花江干流堤防工程第四十標段位于富錦市境內，由3段堤防及1段無堤段堤防相應的護坡、護岸、建筑物、交通工程等。主要建設內容為：新建鉛絲石籠護岸長6.057km；新建砼連鎖板護坡長3.766km；新建堤頂砼路面長51.88km。拆除重建砼連鎖板護坡長2.805km；拆除重建防浪墻1.443km；改建萬有排水閘站1座、維修排水建筑物兩座。本工程施工工期為2015年9月至2016年

2、12月。二、編制依據： 1)水利水電工程施工質量評定規程SL176-2007；2)水利水電建設工程驗收規程SL223-2008；3)水電水利工程施工安全防護設施技術規范DL 5162-2002；4)水利水電工程施工組織設計規范SL303-2004；5)水利水電建筑安全技術規范SD 267-1988；6)水電水利工程模板施工規范DL/T 5110-2000其他有關法律、法規、標準、規范、規程。工程中涉及但本要求未提及的應按國家有關規范、規程執行。三、施工應具備的條件 1、施工現場場地平整完成，臨時道路暢通，經測試后滿足施工要求。 2、對進場的所有施工人員進行了三級安全教育。 3、塊石、鉛絲石籠等

3、施工原材料根據材料計劃準備充足。 4、施工機具、設備等根據施工組織設計的要求進場，其性能、數量、質量滿足施工需要。四、施工方案1.主要材料(1) 鉛絲石籠應符合現行的國家標準，應有產品合格證和產品性能說明書，邊框鉛絲外徑為4.0mm,網線鉛絲外徑為3.2mm,水平拉力線、捆結線外徑為2.2mm，鍍鋅量大于300g/m2，抗拉強度不于40KN/mm。(2) 鉛絲石籠填充石料的技術指標應符合下列規定：1) 采用卵石或塊石，尺寸：150mm<D<300mm； (3) 鉛絲石籠尺寸：1) 厚度400-500mm，石籠尺寸(長×寬×厚)：5000×1000

4、15;500、5000×1000×400。2.鉛絲石籠的運輸及儲存(1) 鉛絲石籠應貼有標簽，標明該鉛絲的制造廠名稱、制造號（或組裝號）、安裝號、類型、尺寸及重量。并應附有專門的裝卸和使用說明書。(2) 鉛絲石籠運輸過程中和運抵工地后應妥善保存，并應將其儲存在不受損壞和方便取用的地方，盡量減少裝卸次數。 3. 坡面鉛絲石籠的鋪設(1) 鋪設面上應清除一切樹根、雜草和尖石，保證鋪設砂礫石墊層面平整，不允許出現凸出及凹陷的部位。排除鋪設工作范圍內的所有積水。(2) 鉛絲石籠鋪設前，應完成坡面的清理工作。坡面清理完成后，應按圖紙要求施工。(3) 鉛絲石籠的鋪設應根據堤高和材料的受

5、力方向、施工過程中的度汛要求以及盡量減少接縫的數量等因素確定，并應符合施工圖紙的要求。鉛絲石籠的鋪設應與周邊填筑同步。(4) 任何時侯鋪放設備均不得直接在鉛絲石籠上行駛或作業，應保證其鋪設時不損壞材料。(5) 對施工過程中遭受損壞的鉛絲石籠，應及時進行修理，在修理鉛絲石籠前，應將保護層破壞部位下不符合要求的料物清除干凈，補充填入合格料物，并予整平。對受損的鉛絲石籠，應在破損部位外鋪一層合格的鉛絲石籠，其各邊長度應至少大于破損部位1m以上，并將兩者進行拼接處理。4.冰上鉛絲石籠的鋪設（1）在沉排施工前，經施工技術人員鉆孔實際測量冰層厚度，冰層厚度達到一定厚度方可進行石籠沉排施工，對于冰層厚度沒有

6、達到要求的，為了確保工程正常進行以及人員設備安全，采取澆水增加冰厚的措施。（2）在冰面上開鑿冰孔，使砌筑后的石籠整體沉入江中，也可待春季自然沉排，沉排時設專人進行現場觀測，避免發生翻排事故。5. 連接及填料(1) 按設計要求用鉗子將鉛絲石籠裁剪成相應尺寸，并鋪設于指定位置。(2) 用鉛絲將裁剪出的石籠橫肋及立肋連接于底層石籠上。連接時應采用錯格綁扎方法，且每個節點均應綁成死扣。(3) 在兩片石籠搭接時應留10cm重疊搭接，并用連接鉛絲進行“之”型錯格綁扎。(4) 用連接鉛絲連接的縫隙應盡可能放置于隱蔽部位，以防止人為破壞。(5) 裝填石料時，用人工填筑石料，以保證石籠形狀不受破壞。在填料時，為

7、保證石籠的表面的平整度，在靠近外表面的方向先用人工將均勻的卵石有序緊密壘在鉛絲面至頂部，后填入大量剩余石料。 (6) 連接方法：在連接時，要沿著兩片石籠連接處水平纏繞300mm距離，再在垂直的肋條處進行捆綁，并按照此方法延續至末端連接處。 6.鉛絲石籠施工期的質量檢查和驗收在施工過程中，對材料的施工質量進行以下項目的質量檢驗和驗收：(1) 覆蓋前的外觀檢查在每層鉛絲石籠被覆蓋前，應目測有無漏接，鋪設是否平整。(2) 拼接縫強度的測試檢驗每1000m2取一試樣做拉伸強度試驗，要求接縫處強度不低于母材的80%，且試件斷裂不得在接縫處，否則接縫不合格。(3)鉛絲石籠工程質量檢查1)鉛絲石籠工程填筑前

8、進行測量放樣成果的檢查和基礎面開挖清理質量的檢查和驗收，按本技術規范相關內容執行。2）在鉛絲石籠進廠及填筑過程中，按規定對工程的各項材料指標和填筑質量進行檢查和驗收。3）鉛絲石籠的輪廓線、表面平整度、充填密實度等項目的檢查和驗收。4)表面平整度：允許偏差±30mm；鋪料厚度不小于規定厚度的10%，也不得超厚。五、質量管理（一）質量管理組織為了嚴格控制施工質量，項目部成立質量管理領導小組，由項目經理擔認組長，項目部、施工隊、班組三級質量管理網絡。質檢員技術負責人項目副經理項目經理班組施工隊（二）質量控制措施 1、技術交底制度 （1）技術交底是施工過程基礎管理中的一項不可缺少的主要內容，

9、交底采用書面簽證確認形式。 （2）當項目部接到設計圖之后，由項目經理組織項目部全體人員對圖紙進行充分閱讀和學習。 （3）施工方案編制完畢并送審確定后，項目技術負責人組織全體人員認真學習施工方案，并進行技術、安全書面交底。 （4）加強對關鍵崗位作業人員的技術培訓和質量意識教育，熟悉掌握技術和操作規程。 2、材料進貨檢驗制 工程中使用的各種材料均應有出場合格證和質量保證書，不合格的材料堅決不適用。 3、嚴格驗收制度本工程嚴格執行三檢制，在班組初檢、施工員復檢、質檢員終檢合格的基礎上再由監理工程師核檢，監理工程師核檢合格后方可進行下一道工序施工，不合格的堅決返工。工程施工過程中，各分管工種負責人監督

10、班組做好初檢工作，確保當天問題當天整改完畢。各操作人員及時對自己的工序進行認真的質量初檢，發現問題立即返修。各施工段對工序進行內部復檢，復檢時發現不符合質量要求的，由原操作人員返修。發現重大質量問題及時報項目部進行處理。未能及時返修而影響施工進度的損失，由各施工隊負責。每道工序施工完畢后，各分管工種負責人及時組織施工隊質檢員進行工程質量終檢，最終質量評定由質檢組長核定。在三檢合格的情況下，由質檢組長將質量評定記錄交監理工程師，在監理工程師指定的時間里，質檢組長、質檢員和監理工程師一起，對申請驗收的部位進行聯檢，經聯檢合璧，監理工程師在質量評定記錄上簽字，確認合格后，方可進行下道工序的作業和覆蓋

11、。4、質量教育培訓認真學習技術規范，操作規程，并針對施工實際，進行分層集中學習，開展質量教育，提高業務素質。樹立質量第一，用戶至上，預防為主，用數據說話的觀點。新工人必須進過上崗培訓。 六、環境保護為做好本工程環境保護工作，在施工過程中項目部各級工作人員嚴格遵守國家和地方有關環境保護法律、法規，加強宣傳教育工作，使全體施工人員自覺執行環境保護措施，防止由于工程施工造成環境污染和破壞。1、水源的破壞本工程施工過程中如果現場工作人員的生活污水不規則排放、機械設備臨時檢修時產生的廢油不集中回收到處亂倒等因素，均可導致對水源的污染。2、大氣污染施工工程中重型機械和車輛排放尾氣等，均可導致對大氣的污染。3、噪音污染本工程施工過程中機械車輛發動機的轟鳴及汽笛等作業的聲響都會給周圍生活環境
