1、作業規范-通孔插裝THT設計工藝規范通孔插裝THT設計工藝規范目 錄1、范圍32、引用標準33、定義34、THT印制板的設計要求44、元器件的要求156、工藝材料167、生產工序161、范圍本規范規定了通孔插裝對電子元器件、印制板設計、工藝材料和組裝工藝的工藝要求。 本規范適用于電子產品印制電路板的THT設計。2、引用標準GB3131-88 錫鉛焊料GB4677.10-84 印制板可焊性測試方法GB4677.22-88 印制板表面離子污染測試方法 GB4588.1-84 無金屬化孔的單、雙面印制板技術條件GB4588.2-84 有金屬化孔的單、雙面印制板技術條件HB6207-89 航空用印制線

2、路設計IPC-A-610B 電子裝連的可接受條件SJ 2925-88 電視接收機用元器件的引線及導線成形要求 QJ/Z 76-88 印制電路板設計規范3、定義3.1 通孔插裝技術（THT）：through hole technology 通過對印制板上鉆插裝孔，將元器件插入印制板表面規定的插裝孔位并焊接牢固的裝聯技術。3.2 組裝件 assembly一些元器件或一些分別組裝的元器件連接在一起，形成組裝件。3.3 印制板組裝件 printed board assembly 完成了元器件電子裝聯的印制板稱為印制板組裝件。3.4 元件孔 component hole將元件接線端（包括元件引線和引腳）

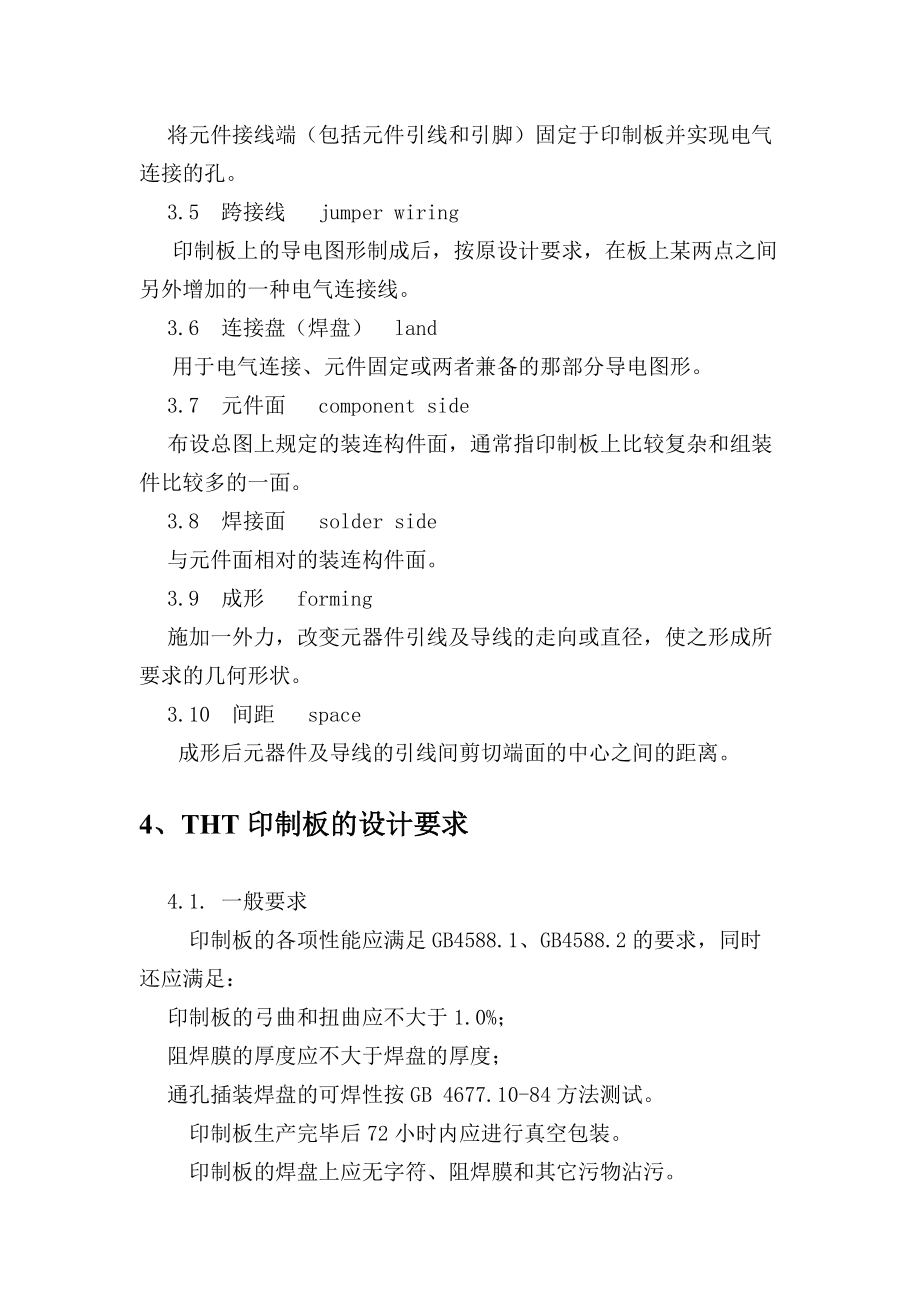

3、固定于印制板并實現電氣連接的孔。3.5 跨接線 jumper wiring 印制板上的導電圖形制成后，按原設計要求，在板上某兩點之間另外增加的一種電氣連接線。3.6 連接盤（焊盤） land 用于電氣連接、元件固定或兩者兼?zhèn)涞哪遣糠謱?dǎo)電圖形。3.7 元件面 component side布設總圖上規定的裝連構件面，通常指印制板上比較復雜和組裝件比較多的一面。3.8 焊接面 solder side與元件面相對的裝連構件面。3.9 成形 forming施加一外力，改變?cè)骷€及導線的走向或直徑，使之形成所要求的幾何形狀。3.10 間距 space 成形后元器件及導線的引線間剪切端面的中心之間的距離

4、。4、THT印制板的設計要求4.1. 一般要求 印制板的各項性能應滿足GB4588.1、GB4588.2的要求，同時還應滿足：印制板的弓曲和扭曲應不大于1.0%；阻焊膜的厚度應不大于焊盤的厚度；通孔插裝焊盤的可焊性按GB 4677.10-84方法測試。 印制板生產完畢后72小時內應進行真空包裝。 印制板的焊盤上應無字符、阻焊膜和其它污物沾污。 印制板應能進行再流焊和波峰焊。4.2 布局設計規則 一般布局設計規則加大元器件布設密度 加大元器件布設密度，以利于縮短導線長度、控制串?dāng)_、減少板面尺寸。在滿足使用的前提下，力求減少層數。 分區布設 器件排布分區布設，按照高頻信號、電源模塊、數字信號、模擬

5、信號區域進行分區排布。數字、模擬元器件及其相應布線應盡量遠離，并限定在各自的布線區域內。b) 數字元器件應集中放置，以減少布線長度。c) 數字信號線和模擬信號線應盡量垂直，以減少交叉耦合。 高頻信號走線應減少使用90°角彎轉，應使用平滑圓弧或45°角。高頻信號走線應減少使用過孔連接。e) 晶振電路應盡量靠近其驅動器件。f) 所有信號線要遠離晶振電路。均勻布設 布線密度要均勻，整個板面元器件排列應整齊有序，盡可能有規則地分布排列，以得到均勻的組裝密度。力求層內布線均勻，各層布線密度相近。多層板內層有大面積的導電區，盡可能將其設置在板的中心附近。滿足散熱要求發熱元器件分布要均勻

6、，熱容量大的器件周圍走線應增加間隙 ，并盡量均勻分布在PCB邊緣部分或分布在機箱內較通風的位置。大功率元器件周圍不應布設熱敏元件，與其它元件要有足夠的距離。當印制板功耗密度超過0.155W/cm2，同時元器件功耗超過1.0W時，除自然冷卻外，一般還考慮采用強迫冷卻的方法。 對需要風冷、加散熱片或散熱的位置，應留出足夠的風道或散熱空間；對液冷方式，應滿足相應要求。減少變形需要安裝較重元器件時，應盡量安排在靠近印制板支撐點位置，以減少印制板的變形。其它應滿足元器件安裝、維修和測試要求。 典型插裝器件排布規則.1電源模塊電源模塊屬于電源區域，應靠近插座一側，減少電源線對系統的干擾。電源部分的器件排布

7、按供電順序排布。.2插針插針一般有兩種作用，一為編程頭，在不沖突的情況下其排布應盡量靠近需編程的芯片；二為供調試用，在減少對布線繞線的前提下，其排布應盡量靠近需測試的器件。.3晶振、晶體多個晶振、晶體不能集中排布，容易引起干擾，應盡量靠近其驅動器件并分散排布，同時注意器件外殼不能相碰，否則易造成短路。.4變壓器、繼電器變壓器、繼電器是模擬信號器件，應與其他器件分開，獨立集中排布。4.3 印制板設計工藝夾持邊.1 印制板應設計有工藝夾持邊，其寬度不小于3.8 mm。離印制板邊3 mm內不能布線，離印制板邊5 mm內不能布器件，見圖1所示。 圖1 工藝夾持邊.2 安裝元件邊緣與外形尺寸邊緣的距離在

8、5 mm以上。 定位孔對定位孔的要求如下：在印制板的四個角上，應至少有三個角各設置一個定位孔，推薦四個角各設置一個，典型的定位孔位置見圖2所示。定位孔的孔徑公差應保持在0.08 mm之內。定位孔的孔徑由表面安裝設備、測試設備來決定。 圖2 定位孔布置PCB導電圖形的設計 PCB布線的取向 設計時，應使焊接面所有相互靠近的線系盡可能取與焊接方向平行或成一個小的夾角，切忌與焊接方向垂直。 PCB導線要求線性要求：相鄰兩層導線應布成相互垂直、斜交或彎曲走線，避免相互平行，以減少寄生電容。信號走線盡量粗細一致，利于阻抗匹配。導線的線形要求平滑均勻漸變過渡，切忌成尖角。印制導線拐彎夾角小于90°

9、;時，導線的拐彎外緣應作成圓弧形，避免尖角。如圖 3所示。 采用 不采用 圖3長度要求：導線布線應盡可能短，特別是高頻信號線、高敏感信號線更應布短線。寬度要求：最小導線寬度應不小于0.127 mm。間距要求：布線間距應考慮電氣安全要求，為便于加工和保證可靠性，最小間距應不小于0.127 mm ，有條件的情況下應盡量加寬，其中電源線48V的走線與周圍其它走線應保持一定距離，間隙應大于2 mm。在有導軌、導槽情況下，且導軌槽用于接地或供電時，導線邊緣與導軌槽間距必須大于2.5 mm。電源線（層）和接地線（層）雙面板上的公共電源線和接地線應盡量布設在印制板的邊緣部分，分別在相對的兩個面上。其圖形配置

10、要使電源和地線之間呈低的波阻抗。多層板中可設置電源層和地線層，也可以設置電源和地線共用層。電源層和地線層應設計成網狀。見圖4所示。在高速電路或高頻電路中，一般設置地線層和電源層，采用網狀結構。同一層的地網和電源網分隔間距應大于2 mm。 圖4導線和連接盤（焊盤）的連接要求印制導線與焊盤連接時，應從焊盤中間引出，盤線應分明。焊盤與較大面積導電區相連接時，應采用長度不小于0.635 mm 的細導線進行熱隔離，如圖5所示。 圖5c) 考慮焊接效果，應正確選擇導電圖形和設計連接盤（焊盤），見表1。d) 焊盤與相鄰導線的間距應不小于0.127 mm。.5焊盤形狀：焊盤取圓形。焊盤形狀與孔的形狀應相適應。

11、環寬：對于金屬化孔，最小環寬為0.15 mm；對于非金屬化孔，最小環寬為0.3 mm。詳見.6條。間距：焊盤邊緣之間的間距不小于0.127mm；按印制板行進方向，兩焊盤之間的最小距離為0.6 mm。.6孔a) 數量: 應該為插裝元器件的每一根引線或端子提供一個單獨的元器件引線孔。b) 形狀:元件孔原則上采用圓形孔，與焊盤應是同心圓。避免使用異形孔?？招你T釘孔直徑: 當使用空心鉚釘時，孔的最大直徑應比空心鉚釘圓柱體的外徑增大0.25 mm。非金屬化孔的間隙：在保證元件容易插裝的前提下,為了獲得可靠的焊接點, 非金屬化孔的間隙應盡量小些。 相鄰機械安裝孔邊緣間距應不小于PCB厚度。.7插裝元器件引

12、線直徑、孔徑、焊盤的尺寸a) 元器件引線直徑與孔徑的尺寸配合見表2所示。焊盤與孔徑的配合見表3所示。表 1 導電圖形序號說明采用不采用 1避免鄰近連接盤成銳角 2避免大面積銅箔3導線從相鄰接點穿過時，應設計成距離間隔最大且相等。導線離接點要求間隔最大。表2 元器件引線直徑與孔徑的尺寸配合（單位：mm）元器件引線直徑D<0.50.5D0.8D>0.8孔徑D+0.150.2D+0.20.3D+0.4 表3 焊盤與孔徑的尺寸配合（單位：mm）引線孔直徑0.6 0.91.01.21.62.0焊盤直徑1.21.51.62.02.53.0元器件布放要求 標識印制板上的元件標識符應易于看到，有極

13、性元器件極性和IC第一腳位置應標出，且標識符清晰易見。 有極性元器件的正極引線的焊盤以方形焊盤標識，IC第一腳的焊盤也以方形焊盤標識，見圖6所示。若需要強調，則有極性元器件可在正極方形焊盤旁增加符號“+”，IC可在第一腳方形焊盤旁增加符號“1”。圖6元器件方向元器件排列應整齊有序。有極性的插裝元器件一般按統一的極性取向安放，元器件缺口標志的方向應保持一致。相似的元器件排列時一般應取向一致。采用波峰焊時，雙列直插式集成電路及小型開關的焊盤的排列走向與焊接方向應符合圖7的要求。 圖7.3 元器件安裝孔距（元器件跨距）設計安裝孔距時，應考慮便于安裝元器件和提供元器件引線成形時的應力消除彎頭的位置。對

14、于軸向引線元器件臥式安裝，其安裝孔距要求應同時滿足下列公式：SL+2l 和 S=n×2.5mm式中：S 安裝孔距，mm； L 元器件件體長度，mm； l 引線打彎處與引線封口或焊接頭的直線段距離，此距離至少應等于引線的直徑或厚度，同時應離開引線封口或焊接頭0.8 mm以上。見圖8所示。 n n為正整數。 S推薦使用12.5 mm系列。 引線整形的內曲率半徑的要求見圖9和表4所示。c) 對于軸向引線元器件立式安裝，其安裝孔距要求使用下列公式：S=2R式中：R引線打彎曲率半徑，mm；見表4要求。立式安裝要注意高度限制問題。對于徑向引線元器件的安裝，其安裝孔距一般與其引線間距相等。同一尺寸

15、的元器件，安裝孔距應統一。 圖8 圖9表4 引線打彎曲率半徑要求引線直徑（D）或厚度（T）打彎曲率半徑要求0.8mm引線不扭、不裂1D（1T）0.8-1.2mm引線不扭、不裂1.5D（1.5T）1.2mm引線不扭、不裂2D（2T）.4 元器件間距要求插裝元器件之間的間距應同時利于手工插裝和機器插裝，相鄰元器件邊緣間距應不小于2mm。確定連接盤或接線端子位置時應留有空隙，使元器件之間互不遮蔽。每個元器件在拆除時不必移動其它元器件。裝在印制板組件上的元器件不允許重疊，圖10所示情況屬不合格設計。 圖10 安裝空間不夠的情況 阻焊膜圖形.1 阻焊盤應與焊盤的位置對應一致。.2 一般阻焊盤的尺寸應和焊

16、盤的尺寸相對應一致。在印制板尺寸較大、布線密度不高或焊盤與相鄰的導線間距足夠的情況下，阻焊盤的尺寸可設計得稍大一些，一般阻焊盤直徑比焊盤直徑大0.2-0.4mm，但最大不得包容焊盤臨近的印制導線。.4當元件孔為1.6 mm以上，且連接盤直徑大于4 mm時，阻焊盤應按圖11 的形狀進行設計。 圖11.5避免使用過小的阻焊圖形，以防阻焊涂覆層涂到連接盤（焊盤）上影響焊接。4、元器件的要求根據設計和工藝要求，選擇元器件種類、尺寸。元器件的引線應涂覆厚度不大于7.5m的錫鉛合金，錫的含量應為58%68%。元器件件體要求能耐受12個波峰焊預熱周期，每個周期是120，60s。6、工藝材料6.1 焊料焊料應

17、符合GB3131中的有關規定。清洗劑清洗劑應滿足如下要求：與待清洗的元器件、印制板材料及清洗設備相容性好，對待清洗的元器件、印制板材料不應產生直接的或潛在的損傷。與所使用的焊劑相容性好，有較強的清洗能力，能在一定的清洗溫度及時間內達到預期的清洗效果，清洗容量大。清洗溶劑的化學性能和熱穩定性良好，在貯存和使用期間不發生分解。清洗溶劑應具有安全、無毒或低毒等特性，可操作性能良好。7、生產工序元器件引線成形 元器件引線成形，能使元器件在經受組裝件的相關標準規定的溫度、振動和沖擊時，在元器件引線界面處不會受到過應力。 引線正常打彎成形是引線直接打彎90°。引線直線段長度及彎頭半徑應符合圖12

18、要求。根據設計要求，如果引線的彎折不能符合圖8的要求，應在裝配圖中闡明。引線成形后引線不能有損傷，在外觀、電性能、可焊性和機械強度等方面仍應滿足原技術要求。圖12引線成形時，應使元器件上字符端子外露，字符外露范圍見圖12所示。元器件插裝 元器件插裝采用直插。 方向臥式安裝元器件放置在它們焊盤間的中心位置，元器件的標記清晰可見；對于無極性元件，要求元件標記的排向一致（自左至右或從上到下）。見圖13所示。.2 立式安裝非極性元器件標記讀法為自上到下，有極性標記的放在上面。見圖14所示。圖13 圖14 安裝臥式-軸向引線對于重量小于28克，功率小于1瓦的元器件，元器件整體平行地安放在板面上。見圖15

19、-A所示。對于功率等于或大于1瓦的元器件，元器件離板面的距離至少為1.5mm，元器件整體應與PCB平面平行。見圖15-B所示。 圖15臥式-徑向引線 元件體平置在板面上，見圖16所示。 圖16立式-軸向引線元件體和PCB板面垂直；元器件離焊盤的高度“H”在0.4 mm至1.5 mm之間；安裝后的總高度不超過規定的高度。見圖17所示。圖17立式-徑向引線器件直立，底面和基板平行；器件底面和板面的間距在0.25 mm和2.0 mm之間。見圖18所示。對于器件包封涂料在引線處是彎月形封口的，安裝時在封口和焊盤之間要留出適當?shù)母叨?。見圖19所示。 圖18 圖19雙列直插封裝對于雙列直插封裝DIP器件、

20、雙列直插引線座等，要求所有引腳的架空臺肩都靠在焊盤上，引腳伸長符合要求。見圖20所示。 圖20.6 導線/引線 連接端子接線柱引線接頭附近的導線應呈環形或弧形，要足以能夠消除振動和熱的應力。見圖21所示。 圖21.7 與導線交叉的引線與導線交叉的引線，應加絕緣套管；套管長度適當，沒有碰到焊點，套管的位置能夠起到絕緣保護的作用。見圖22所示。從元件體伸出的引線應該大致和元件體的主軸并行，引線進入插孔處應該大致和基板表面垂直。圖227.3 元器件焊接波峰焊.1 建議采用帶射流波或帶紊流波與不對稱層流波的雙波峰焊接設備。預熱溫度曲線應根據焊劑的類型、元器件的種類及安裝密度、印制板的厚度等確定。在進行

21、波峰焊的過程中，必須嚴格控制焊劑的密度、活性及焊劑的涂布參數。推薦使用如下焊接參數：預熱區溫升速率：23°C/s；預熱區印制板表面溫度：90110°C；預熱區元器件表面的最高溫度：£120°C；焊料槽設定溫度：240260°C；焊接時間：36s；傾斜角：3°7°。 手工焊選用防靜電恒溫電烙鐵。烙鐵溫度（實際溫度）應在230±20范圍之間。烙鐵同時接觸焊盤和器件引線，不得來回摩擦。點焊的每次焊接時間不超過2±0.5s。7.4 引線修剪引線或?qū)Ь€伸出焊盤面的垂直高度為“L”，通常L=1.01.5mm，見圖23。圖23 在厚度大于2.3 mm并且孔金屬化的印制板上插裝引線長度固定的器件時（例如DIP插座），允許看不到引線伸出。 引線修剪時避免物理沖擊，不破壞元件和焊點。經過修剪的引線應進行再次焊接或者用10倍放大鏡進行自檢，確保原來的焊點完好無損，即不產生裂縫。清洗清洗工
