1、深圳人才公園人才延伸軸景觀提升工程臨電臨水施工方案深圳人才公園人才延伸軸景觀提升工程電臨水施工方案編制：審核：審批：編制單位：深圳金瑞建設集團有限公司二O一八年十月二日目錄-、工程概況及編制依據1:、臨時施工用電12.1、 臨電概況12.2、 臨電施工部署22.3、 電纜的負荷情況22.4、 安全用電技術措施32.5、 電氣防火措施52.6、 安全用電措施6:、臨時施工用水63.1、 臨水概況63.2、 施工用水量q163.3、 施工機械用水量q273.4、 施工現場生活用水量q373.5、 消防用水量qs83.6、 總用水量計算83.7、 水源選擇83.8、 供水管道布置83.9、 貯水池設

2、置83.10、 消防給水83.11、 臨時排水93.12、 節水措施9四、平面布置圖9深圳金瑞建設集團有限公司深圳人才公園人才延伸軸景觀提升工程臨電臨水施工方案一、工程概況及編制依據1）、工程概況深圳市人才公園項目位于南山區后海填海區，科苑大道以東，沙河西路以西，東濱路以北，海德三道以南，規劃總面積約77公頃（其中水域面積約30公頃），與深圳灣公園相通，地理位置優越，輻射范圍較廣。為將人才元素與公園周邊片區更好的融合，成為該片區的城市形象。現將于公園接壤的后海河路、登良路、創業路進行整體景觀提升，分別將其打造成為：人才藝術軸、人才文化軸、人才科技軸。2）、編制依據低壓配電設計規范GB50054

3、-2011建筑工程施工現場供電安全規范GB50194-2014通用用電設備配電設計規范GB50055-2011供配電系統設計規范GB50052-2016施工現場臨時用電安全技術規范JGJ46-2012給水排水管道工程施工及驗收規范GB50268-2008建筑技術排水及采暖工程施工質量驗收規范GB50242-2002建設工程施工現場消防安全技術規范GB50720-2014二、臨時施工用電2.1、 臨電概況1）、本工程臨時用電由15KW汽油發電機移動式供給，引出一條16mm25芯等截面阻燃電纜接入總配電箱，并接入分配電箱。工地分配電箱設D1低壓屏（全自動總空氣開關）、D2低壓屏（分路開關）、D3低

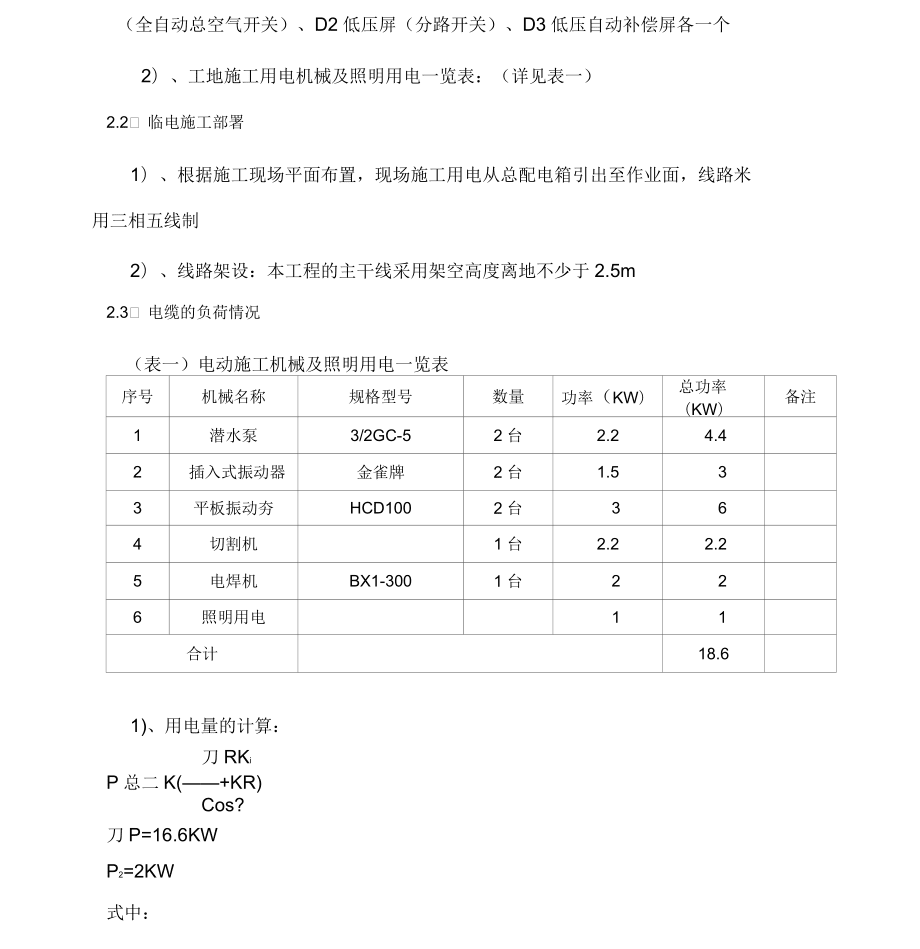

4、壓自動補償屏各一個2）、工地施工用電機械及照明用電一覽表：（詳見表一）2.2、 臨電施工部署1）、根據施工現場平面布置，現場施工用電從總配電箱引出至作業面，線路米用三相五線制2）、線路架設：本工程的主干線采用架空高度離地不少于2.5m2.3、 電纜的負荷情況（表一）電動施工機械及照明用電一覽表序號機械名稱規格型號數量功率（KW）總功率（KW）備注1潛水泵3/2GC-52臺2.24.42插入式振動器金雀牌2臺1.533平板振動夯HCD1002臺364切割機1臺2.22.25電焊機BX1-3001臺226照明用電11合計18.61)、用電量的計算：刀RKiP總二K(+KR)Cos?刀P=16.6K

5、WP2=2KW式中：P總一工地總用電量（KVAR焊接設備用電量K -動力設備同時率K備用系數，取1.05刀P動力設備的額定輸出(KW)cos?-功率因素，取0.75)取0.5&-動力負荷系數）取0.5求得功率總和16.6X0.5P總=1.05（+0.5X2）0.75=12.67（KVA）2）、發電機容量計算1.05PFo=cos?式中：P發電機容量（kVA），為13KVA1.05功率損失系數cos?用電設備功率因素，一般建筑工地取0.75求得Po=18.2（KVA）本工程發電機（移動式）供電容量能滿足施工用電量的需求。2.4、 安全用電技術措施1）、根據電器設備負荷正確選擇導線截面和國

6、家“CCC”認證產品，確保材料質量。杜絕用電設備、線路過負荷使用，采取過負荷保護措施。2）、施工現場臨時用電必須按“三相五線制”架設線路，架空線應用完好無破損的導線，截面必須有足夠的載流量。引落地下的導線應采用電纜加鋼管保護通過，以防受壓損壞。架立線對地垂直距離不少于4M,跨機動車道處不少于6M。3）、施工現場照明開關箱設漏電開關，燈具距地面：室內為2.4M,室外為3M以上，電線不得隨地拖拉或綁在腳手架上，手持照明燈及危險地所應使用安全電壓，嚴禁用軟線亂拉亂接。4）、施工現場所用的電箱全部使用鐵殼開關箱，安裝位置應符合要求，掛式離地為1.31.5M，立式離地0.6M,外殼應有接地（接零）保護，

7、一切用電設備必須執行“一機、一閘、一漏電開關、一接地（接零）保護”，開關箱必須裝門配鎖，箱內應保持清潔無雜物。5）、導線敷設其安全距離必須滿足規范要求。當配電線路采用熔斷器作短路保護時，熔體額定電流一定要小于電纜或穿管絕緣導線允許載流量的2.5倍，敷設時絕緣導線允許載流量的1.5倍。6）、電氣操作人員要認真執行規范，正確連接導線，接線柱要壓牢壓實。各種電氣設備、開關等接頭要連接牢固。銅鋁連接要使用銅鋁過度端子，多股導線要用端子或涮錫后再與設備連接，以防增大電阻引起火災。7）、總配電箱的耐火等級要大于三級，總配電箱的旁邊配置砂箱和絕緣滅火器。嚴格執行運行檢修制度，定期檢查配電箱并做漏電保護器檢測

8、記錄。現場中的電動機嚴禁超載使用，電機周圍無易燃物，發現問題及時解決，保證設備正常運轉。8）、熔絲應按要求安裝，嚴禁用其它金屬線代替。9）、總配電箱必須具備“防火、防水、防漏、防小動物、能通風”，應配備絕緣手套和絕緣鞋，并應配備“1211”滅火器，配電箱應裝門、配鎖、門前掛“當心觸電”“注意安全”等安全標志牌。10）、施工現場的接地裝置應進行測試，其接地電阻值必須符合規范要求（阻值不大于4Q）。11）、使用碘鴇燈時，燈與易燃物間距要大于30cm。12）、使用焊機時要執行用火證制度，并有人監護，施焊周圍不能存在易燃物體，并配齊防火設備13）、施工現場的高大設備和可能產生靜電的電氣設備要做好防雷接

9、地和防靜里接地，避免雷電及靜電火花引起火災14）、存放易燃氣體、易燃物倉庫內的照明裝置一定要采用防爆型設備，導線敷設、燈具安裝、導線與設備連接均應滿足有關規范要求。15）、配電箱、開關箱內嚴禁存放雜物及易燃物體，并派專人負責定期清掃。16）、施工現場應建立防火檢查制度，強化電氣防火領導體制，建立電氣防火隊17）、所有機電人員必須持證上崗.現場配電系統均應采用在負載超過或短路時能2.5、 電氣防火措施1）自動開關作過負載保護,自動跳閘。2） .導線連接必須作電氣連接，不論導線纏繞，設備端子機械連接均要先加工接觸面，然后才可連接，且纏繞應緊實。3） .配電室、電器機具檢修間、鋼筋場、木工場等場所必

10、須安置滅火筒，以防著火。4） .凡是穿過配電箱、開關箱與進入用電的工作場所的引入線一律采用絕緣塑料管作保護，以防因磨損著火。5） .所有電氣設備、配電箱、開關箱應每月進行檢查和維修保養一次，架空線路負荷線以及其它用電線路都要經常檢查維修，檢查維修人員必須是專業電工，檢查維修時必須按安全規程執行。6） .施工現場一旦發生火災時，撲滅電氣火災應注意以下事項：A、迅速切斷電源，以免事態擴大。切斷電源時應使用絕緣工具。當火場深圳金瑞建設集團有限公司8深圳人才公園人才延伸軸景觀提升工程臨電臨水施工方案離開關較遠時，應把火線與零錯位剪斷，以免在鉗口處造成短防止電源線掉在地上造成短路或使人員觸電事故。B、當

11、電源線因其他原因不能及時切斷時，一方面派人員供電端拉閘，另一方面滅火時，人體的各部位與帶電體應保持一定的距離，必須穿帶絕緣用品C、撲滅電氣火災時要用絕緣性能好的滅火劑如干粉滅火器、二氧化碳滅火器、1211滅火器或干燥砂子。嚴禁使用導體滅火劑進行撲救。2.6、 安全用電措施1) .施工現場指定專職工長管理安全用電系統2) .施工現場設置專職機電管理小組3人，24小時在現場巡視維護。3) .工地現場訂有嚴格用電制度:維修機電人員必須持證上崗。維修機電人員必須穿戴安全防護手套、膠鞋用電設備安裝后必須經機電管理小組檢查安全合格，防護措施完備才允許使用。三、臨時施工用水3.1、 臨水概況施工區用水直接按

12、建設單位提供的現場市政水源點駁接，裝水表計量，施工用水采用貯水池、水泵聯合供水方式，泵壓水管與市政水管相連，當市政水壓滿足時使用市政水，水壓不夠時，再使用水泵供水。生活區為小區租憑住戶樓，由小區管網直接供水，不在臨水方案涉及范圍3.2、 施工用水量q1因采用商品硅，現場施工用水主要集中在沖洗模板、混凝土養護等，施工用水定額為：沖洗模板5L/m2,混凝土養護200L/m3,總用水量按最不利考慮,深圳金瑞建設集團有限公司6深圳人才公園人才延伸軸景觀提升工程臨電臨水施工方案深圳金瑞建設集團有限公司10施工高峰期每臺班工作量為：混凝土養護100m3,沖洗模板1200m218 x 3600nQ1,Ni1

13、K1K2藝n=1T1.t1.5qi=1.1*200*100+5*1200*8*3600=1.48L/S式中：qi施工用水量（L/s）Ki未預計的施工用水系數取1.1Q1日工程量N1施工用水定額有效工作日，按天計算t每天工作班數K>用水不均衡系數取1.53.3、 施工機械用水量q2施工機械用水主要為靜壓樁機消耗水量約0.2L/S3.4、 施工現場生活用水量q3P1、N3Kiq3=-t、8*360050*50*1.5=0.13L/s1*8*3600式中q3工現場生活用水量（L/s）P1施工現場高峰晝夜人數，取50人N3施工現場生活用水定額，取50LK4施工現場用水不均衡系數，取1.5每天工作

14、班數3.5、 消防用水量qs按火災同時發生次數為1次，選用消防用水量為10L/S。3.6、 總用水量計算因qi+q2+q3<qs,(1.48+0.2+0.13)=1.81L/s<10L/s,故總用水量Q=10L/S則4Q/4*10/D='=0.071mN他.10003.14*1000*2.5考慮現場各種因素，實際施工中取管徑D=100mm式中D配水管直徑mmQ供水量L/sV管網經濟流速，取2.5m/s3.7、 水源選擇因甲方提供供水管徑，裝表計量供施工區用水，為滿足消防供水，現場可增設儲水池、水泵供水。因采用市政供水，用水的水質符合標準。3.8、 供水管道布置詳平面布置圖3.9、 蓄水池設置蓄水池容積選用4m。3.10、 消防給水采用生產用水和消防用水合用一個系統，現場防火采用消火栓系統。現場消防干管環狀布置，消火栓的直徑65mm配備水龍帶為25米，充實水柱為10米，則消火栓保護半徑R=25X0.9+0.71X10=29.6m沿施工場地布置4個消火栓可滿足要求3.11、 臨時排水施工現場采用明溝排水，截面為200X300mm直線段每隔20m設置一個沉砂井，再排至市政污水管網。3.12、 節水措施1）、施工現場南大門處設置一個洗車池，水循環使用，設置沉淀池、清水池，沖洗車輛的水可經過沉淀后流入清水池，反復使用，可節約用水。2）
