1、目錄一、編制說明及依據錯誤!未定義書簽二、工程概況錯誤!未定義書簽。三、防護棚選型及平面布置錯誤!未定四、防護棚搭設順序錯誤!未定義書簽五、防護棚搭設質量要求錯誤!未定義六、防護棚的管理及維護錯誤!未定義七、防護棚的拆除錯誤!未定義書簽。八、安全注意事項錯誤!未定義書簽。九、附圖錯誤!未定義書簽。御林華府人行通道防護棚專項施工方案一、編制說明及依據1、建筑施工扣件式鋼管腳手架安全技術規范(JGJ1302011)2、建筑施工安全檢查標準(JGJ592011)3、鋼結構設計規范(GB500172003)4、木結構設計規范(GB500052003)5、建筑結構荷載規范(GB500092001)6、建

2、筑施工計算手冊7、施工圖紙、本工程施工組織設計二、工程概況本工程地處南山繁華地段，人口密集，東側及南側緊鄰市政公路，為確保周邊行人安全，擬在工地南側、東南角圍墻外側人行道上方搭設安全通道，確保過往行人安全。搭設位置及范圍詳附圖一。三、防護棚選型及平面布置1、搭設材料安全通道搭設材料主要選用？485mm鋼管、扣件、50X100mm優質木方、七合板、鋼筋笆等.2、安全通道防護棚選型落地式防護棚：形式詳見附圖二及附圖三；搭設長度考慮現場實際情況，擬從工地大門口開始向東與現有通道閉合，約長90m.搭設形式如下：工地南側防護棚南頭街段凈高2。2米，凈寬2。3米，東南角防護棚凈高2。5m,凈寬3m,沿人行

3、道搭設，鋼管立桿縱向間距為1。5m,橫桿間距為1。5m,每側設縱向水平桿3根。為控制防護棚頂部橫桿撓度，頂部橫桿加設斜桿支撐，立桿、橫桿、斜撐選用均選用？48X3。5鋼管，立桿底部應立于穩定基面，并按要求加設木墊板。通道頂棚采用雙層防護，上下層間距400mm。上層防護搭設750X800鋼管網，間距400mm的50X100mm木方作楞，面滿鋪鋼筋笆防護，木方與鋼筋笆均用鐵絲和鋼管綁扎牢固。下層防護采用鋼管網架上鋪木方，面層滿鋪木質七合板防護，鋼管間距1500X800mm,木方間距400mm.通道上橫桿和兩側立桿刷紅白相間油漆.四、防護棚搭設順序1、搭設前準備：鋼管選材、扣件、木質墊板、勞動工具及

4、安全防護用品等。2、搭設人員的技術交底與安全技術交底。3、警示帶、專職安全員。4、搭設順序：(1)基礎處理：通道受力桿件必須坐落在堅實的基礎上，對不能回填土、軟弱基礎等應采取措施進行加固;(2)施工放樣:在人行通道兩側，根據監理審批的搭設方案，沿立桿位置彈定位線或控制線；(3)封閉道路：在施工段兩端設置警示標志，并設專職安全人員現場防護，嚴禁閑雜人員進入作業區域，做好行人的疏導工作。(4)搭設臨時腳手架：通道架體搭設前，應根據搭設寬度和高度，設置臨時腳手架，確保通道架體搭設安全。(5)通道搭設：根據定位線，排設通道立桿，立桿縱向間距1500mm，應沿縱向設置不少于兩道水平連接桿件，立桿底部應設

5、木質墊板，水平桿保持與現有人行道平行，通道凈高應均一.(6)搭設橫桿及頂棚：橫桿及頂棚搭設應符合方案要求，防護板鋪設應嚴密無縫隙，安全通道與現有圍擋間縫隙應完全封閉。(7)欄桿刷漆及安全標志設置：防護棚按方案要求搭設完后，應對通道入口處立桿水平桿涂刷紅白相間油漆，并在醒目位置設置警示牌，對通道中部障礙物，應設置警示標識等。(7)臨時腳手架拆除，撤除封閉警示標志，恢復通行。五、防護棚搭設質量要求1、防護棚搭設應嚴格按本方案執行，同時須滿足國家或地方制定的相關安全技術規程，經監理驗收合格后方可投入使用。3、搭設防護棚之前，由項目部技術部門組織施工人員詳細交底。并按如下要求認真對所有使用材料進行篩選

6、，嚴禁將脫焊、銹蝕嚴重材料用做受力桿件。4、施工過程中：(1)扣件螺栓擰緊力矩不應小于40NM,并不得大于65N-M。(2)各構件端頭伸出扣件蓋板邊緣的長度不應小于10CM。(3)對接扣件開口應向上或向內.(4)木方與鋼筋笆采用鐵絲與鋼管綁扎牢固，采用十字扣綁扎，避免滑移。(5)防護棚水平桿件及上部防護層鋼管接長采用搭接方式，接頭應交錯布置,相鄰接頭間隔不小于500mm,搭接長度應不小于1m,并等距布置三個扣件固定。六、防護棚的管理及維護1、定期對防護棚的構配件進行防銹處理，定期對防護棚連接件進行巡視，松動、損毀部件應及時予以更換。2、定期對防護棚頂棚進行檢查，對未加固好鋼筋芭網、模板等應及時

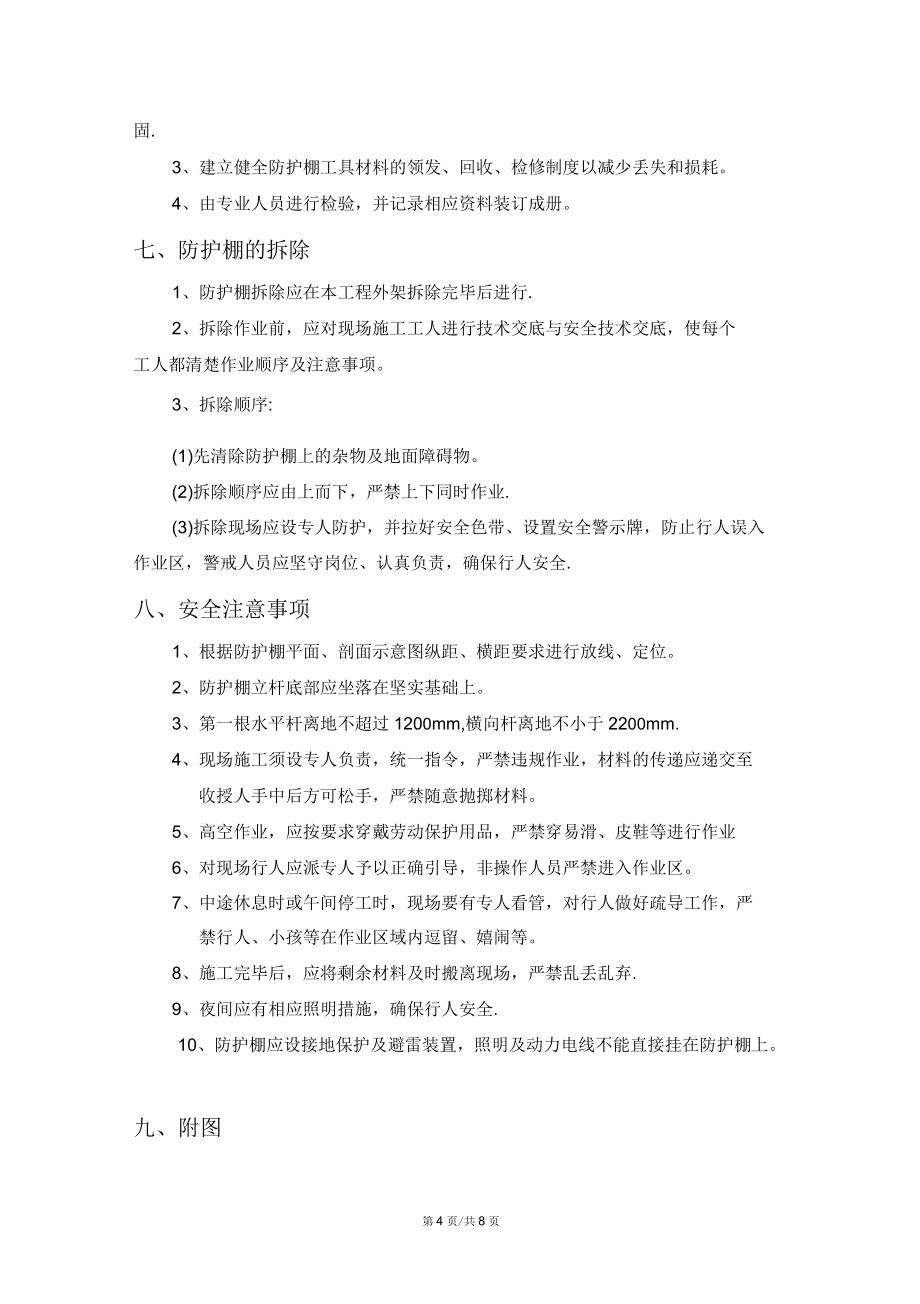

7、予以加固.3、建立健全防護棚工具材料的領發、回收、檢修制度以減少丟失和損耗。4、由專業人員進行檢驗，并記錄相應資料裝訂成冊。七、防護棚的拆除1、防護棚拆除應在本工程外架拆除完畢后進行.2、拆除作業前，應對現場施工工人進行技術交底與安全技術交底，使每個工人都清楚作業順序及注意事項。3、拆除順序:(1)先清除防護棚上的雜物及地面障礙物。(2)拆除順序應由上而下，嚴禁上下同時作業.(3)拆除現場應設專人防護，并拉好安全色帶、設置安全警示牌，防止行人誤入作業區，警戒人員應堅守崗位、認真負責，確保行人安全.八、安全注意事項1、根據防護棚平面、剖面示意圖縱距、橫距要求進行放線、定位。2、防護棚立桿底部應坐

8、落在堅實基礎上。3、第一根水平桿離地不超過1200mm,橫向桿離地不小于2200mm.4、現場施工須設專人負責，統一指令，嚴禁違規作業，材料的傳遞應遞交至收授人手中后方可松手，嚴禁隨意拋擲材料。5、高空作業，應按要求穿戴勞動保護用品，嚴禁穿易滑、皮鞋等進行作業6、對現場行人應派專人予以正確引導，非操作人員嚴禁進入作業區。7、中途休息時或午間停工時，現場要有專人看管，對行人做好疏導工作，嚴禁行人、小孩等在作業區域內逗留、嬉鬧等。8、施工完畢后，應將剩余材料及時搬離現場，嚴禁亂丟亂棄.9、夜間應有相應照明措施，確保行人安全.10、防護棚應設接地保護及避雷裝置，照明及動力電線不能直接掛在防護棚上。九、附圖第4頁/共8頁附圖一:LILLLI一一一二二LLLLLLL一LIL一L頭街東安全通道防護棚平面布置圖第8頁/共8頁附圖木方+滿鋪鋼筋芭網現有廣
