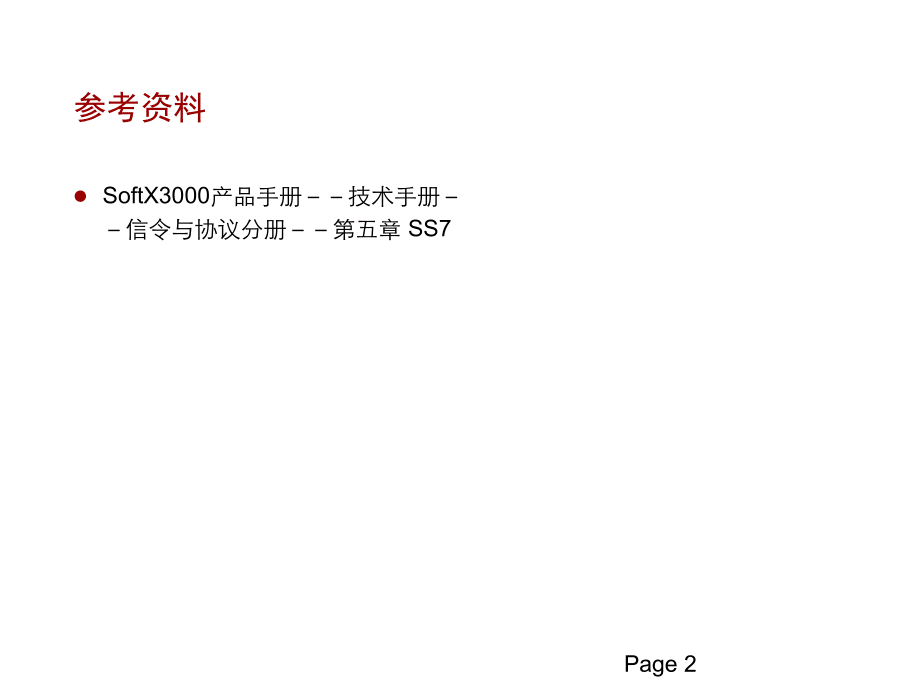

1、軟交換技術培訓SS7信令Page 2參考資料lSoftX3000產品手冊技術手冊信令與協議分冊第五章 SS7Page 3學習完此課程，您將會：七號信令系統的原理MTP消息傳遞部分原理ISDN用戶部分（ISUP）消息及應用Page 4第第2章章 ISUPPage 51.1 概述概述1.2 MTP1/MTP21.3 MTP3Page 6七號信令l所謂信令就是通信設備之間控制接續、協調工作、進行“對話”所使用的語言。l七號信令系統（SS7）由CCITT制訂，目前已經在電路交換網（如PSTN）中得到廣泛應用。SoftX3000支持SS7信令已實現與現有電路交換網的互通。Page 7SoftX3000中

2、SS7功能結構 MACMTP1MTP2MTP3SCCPTCAPTUPISUPM3UAIPINAP用戶部分消息傳遞部分M2UASCTPPage 8SoftX3000中SS7功能結構lSS7主要可分為兩部分：用戶部分和消息傳遞部分 l公共的消息傳遞部分，它為各用戶功能之間提供信令消息的可靠傳遞。SS7消息可在窄帶的TDM傳輸網上傳輸（即MTP），也可利用寬帶的IP網傳輸（利用IP網傳輸SS7使用的協議為SIGTRAN）。l適合不同用戶的獨立用戶部分，它是使用消息傳遞部分傳遞能力的功能實體，用于實現各種呼叫業務。Page 91.1 概述概述1.2 MTP1/MTP21.3 MTP3Page 10概述

3、l消息傳遞部分（MTP）的主要功能是在信令網中提供可靠的信令消息傳遞。l在系統和信令網故障情況下，為保證可靠的信息傳遞，采取措施避免或減少消息丟失、重復及失序。l由信令數據鏈路、信令鏈路功能和信令網功能三個功能級組成。Page 11MTP1 l信令數據鏈路是MTP的第一級功能（MTP1），它定義了信令數據鏈路的物理、電氣和功能特征，以及接入方法。它等效于OSI七層協議結構的物理層用于生成和接收物理通道上的信號。l信令數據鏈路是一條信令的雙向傳輸通路，由兩條工作方向相反、數據速率相同的數據信道組成。數字信息載體的標準比特率為64kbit/s，也可應用于具有較低速率的傳輸鏈路（如4.8kbit/s

4、）或較高速率的傳輸鏈路（如2048kbit/s）。Page 12MTP2l信令鏈路功能是MTP的第二級功能（MTP2），用于把信令傳送到數據鏈路，與第一級共同保證在兩個直接連接的信令點之間提供可靠的信令鏈路。 l信令鏈路功能又可以分為信令單元定界、信令單元定位、差錯檢出、差錯校正、初始定位、處理機故障、第二級流量控制和信令鏈路差錯率監視等八大部分。Page 131.1 概述概述1.2 MTP1/MTP21.3 MTP3Page 14MTP3l網絡層是MTP的第三級功能（MTP3），它完成OSI第三層（網絡層）的功能，用于在信令網中當信令鏈路和信令轉接點發生故障的情況下，為保證可靠地傳遞各種信令

5、消息，在信令點之間傳送管理消息。 Page 15功能消息分配信號消息處理消息識別消息路由出入信號話務管理信號網管理信號路由管理信號鏈路管理信號網功能第4級第3級消息傳遞部分第2級測試和維護信號消息流 - 指示和控制Page 16信令消息處理 l消息路由功能，該功能用在每個信令點決定向目的地點傳送消息的出局信令鏈路。 l消息鑒別功能，該功能用于鑒別收到的消息的目的信令點是否為本局信令點。 l消息分配功能，用于每一個信令點把收到的消息（發到該點的）分發給相應的用戶部分。Page 17信令網管理 l信令業務管理 用于將信令業務從一條鏈路或路由轉到一個或多個不同的鏈路或路由，重啟信令點的MTP，或暫時

6、使信令業務在信令點擁塞時速度慢下來。 l信令鏈路管理 用于恢復故障信令鏈路，激活空閑（還沒有排列的）鏈路，并對排列的信令鏈路去激活。 l信令路由管理 用于分發關于信令網狀態的信息，來閉塞或解除信令路由閉塞。 Page 18消息格式l三種基本的信令單元格式：消息信令單元（MSU）、鏈路狀態信令單元（LSSU）和填充信令單元（FISU） 消息信令單元用于傳送各用戶部分的消息、信令網管理消息及信令網測試和維護消息；鏈路狀態信令單元用于提供鏈路狀態信息，以便完成信令鏈路的接通、恢復等控制；填充信令單元是當信令鏈路上沒有消息信令或鏈路狀態信令單元傳遞時發送的用以維持信令鏈路正常工作的、起填充作用的信令單

7、元。 Page 19消息格式MSUFCKSIFSIOLIFIBFSNBIBBSNF8168N(N2)82617178消息信令單元格式首先發送的比特LSSUFCKSFLIFIBFSNBIBBSNF8168或162617178鏈路狀態信令單元格式首先發送的比特FISUFCKLIFIBFSNBIBBSNF8162617178填充信令單元格式首先發送的比特Page 20MTP處理的必備部分 l該部分主要包括：標志符（F）、前向序號（FSN）、前向指示語比特（FIB）、后向序號（BSN）、后向指示語比特（BIB）、長度指示語（LI）、校驗位（CK）、狀態字段（SF）、業務信息八位位組（SIO）各字段 P

8、age 21MTP處理的必備部分SF字段指示狀態含義 ：SF字段CBA標識指示含義000SIO狀態指示“O”失去定位001SIN狀態指示“N”正常定位010SIE狀態指示“E”緊急定位011SIOS狀態指示“OS”業務中斷100SIOP狀態指示“OP”處理機故障101ISB狀態指示“B”鏈路擁塞Page 22MTP處理的必備部分業務信息八位位組（業務信息八位位組（SIO） ：SISSF含義DCBA國際網消息備用(國際)國內消息備用(國內) 0 0 0 00 1 0 01 0 0 01 1 0 0含義DCBA信令網管理消息信令網測試和維護消息備用信令連接控制部分電話用戶部分綜合業務數字網用戶部分

9、 數字用戶部分 備用0 0 0 00 0 0 10 0 1 00 0 1 10 1 0 00 1 0 10 1 1 00 1 1 11 0 0 01 1 1 1F CK SIFSIOPage 23用戶部分處理的信令信息字段SIF FCK信令信息字段SIFFIBLIFSNSIOBIBBSN管理消息SLCOPCDPCA型：信令網管理消息 信令消息CICOPCDPCB型：TUP消息SLS信令消息OPCDPCC型：ISUP消息CICSLCFSCCP用戶數據SLSOPCDPCD型：SCCP消息Page 24信令信息字段SIF作為消息信令單元的一種，信令網管理消息的信令信息由SIF字段傳遞。 管理信息H1

10、 8n(n0)4H044SLC4OPC24/14DPC24/14首先發送的比特Page 25信令網管理消息標題碼分配 Message GroupH1H0 0000000100100011010001010110011110000000CHM0001COOCOACBDCBAECM0010ECOECAFCM0011RCTTFCTFM0100TFP*TFRTFA*RSM0101RSTRSRMIM0110LINLUNLIALUALIDLFULLTLRTTRM0111TRADLM1000DLCCSSCNSCNP1001UFC1010UPUPage 26信令規程 l消息選路 l倒換 l倒回 l信令鏈路激活

11、 l信令鏈路恢復 l信令鏈路去激活 l信令路由管理程序 l禁止傳遞 Page 27第第1章章 MTPPage 282.1 概述概述2.2 消息結構消息結構2.3 呼叫流程呼叫流程Page 29概述lISUP是No.7公共信道信令系統的用戶部分（UP）中的一種，它為支持綜合業務數字網中中話音和非話音用途的基本承載業務和補充業務提供所需的信號功能。 Page 30在SoftX3000中的應用Page 31協議棧MACMTP1MTP2MTP3ISUPM2UAM3UAIPSCTP用戶部分消息傳遞部分Page 322.1 概述概述2.2 消息結構消息結構2.3 呼叫流程呼叫流程Page 33消息類型編碼

12、 編碼英文縮寫中文含義00000001IAM初始地址：前向發這個消息以初始化出局電路的占用情況，并且傳送號碼以及其它與呼叫的路由和處理相關的信息。00000010SAM后續地址：可以在一個初始地址消息后前發這個消息，以傳達附加的被叫號碼信息。00000011INR信息請求：交換機發送這個消息以請求呼叫隨路信息。00000100INF信息：傳達呼叫隨路信息，該呼叫可能在信息請求消息中已請求。00000101COT導通：表示之前的電路和被選中到以下一個換機的電路是否有導通，包括驗證通過交換機的有一定可靠性的通信路徑。Page 34消息類型編碼（續）編碼英文縮寫中文含義00000110ACM地址全：

13、表示已收到路由呼叫到被叫時所需的所有地址信號。00000111CON連接：表示已收到路由被叫呼叫時所需的所有地址信號，并且已經應答呼叫。00001000FOT前向轉移：當國際出呼交換機話務員需要國際入呼交換機話務員的幫助，在半自動電話機的呼叫上前發這個消息。如果該呼叫自動地在交換機中建立，在正常情況下，該消息會把協助話務員引進電路中。當通過國際入呼交換機中的話務員完成該呼叫時，該消息應該使該話務員被重新呼叫。00001001ANM應答：表示已經應答呼叫。在半自動電話機中，這個消息有監督功能。在全自動電話機中這個消息用于與計費信息的合并。00001100REL釋放：前發或后發這個消息，表示由于所

14、述原因正在釋放該電路，并且準備在收到釋放完成消息后把該電路置于空閑狀態。重定向號碼會攜帶在呼叫重定向的消息里。Page 35消息類型編碼（續）編碼英文縮寫中文含義00001110RES恢復：前發或后發這個消息，表示在暫停后重新連接主叫或被叫。00010000RLC釋放完成：前發或后發這個消息以響應收到的釋放消息，或者如果適用于復位電路消息，并且有關電路已經置于空閑狀態，前發或后發這個消息。00010001CCR導通檢驗請求：交換機為進行導通檢查電路發送該消息到對端的交換機中，以申請附上導通檢查設備。00010010RSC電路復原：發送這個消息以釋放電路，這是由于內存破壞或其它原因。001001

15、1BLO閉塞：只用于維護的消息，發送該消息到電路對端的交換機中，為交換機的后續出局呼叫創造電路占線條件。當一條電路用于運行中的雙路模式，接收阻塞消息的交換機必須能夠接受在有關電路上的入局呼叫，除非它已經發送了閉塞消息。在一定條件下，閉塞消息也是對復位電路消息的正確響應。Page 36消息類型編碼（續） 編碼英文縮寫中文含義00010101BLA閉塞證實：是對閉塞消息的響應，表示電路已經閉塞。00010111GRS電路群復原：發送這個消息以釋放帶有標識電路群。00011000CGB電路群閉塞：通知對端交換機指定電路群被閉塞。00011001CGU電路群解除閉塞：發送這個消息到帶有標識電路群對端交

16、換機中，以刪除之前在電路群中由閉塞消息或群閉塞消激活的占線條件。00011010CGBA電路群閉塞證實：對群閉塞消息的響應，表示所請求的電路群已閉塞。Page 37消息類型編碼（續）編碼英文縮寫中文含義00011011CGUA電路群解除閉塞證實：這個消息是對群解除閉塞消息的響應，表示所請求的電路群已解除閉塞。00011111FAR性能請求：交換機發送這個消息到另一個交換機來請求激活某性能。00100000FAA性能接受：這個消息是對性能申請消息的響應，表示所申請的性能已被激活。00100001FRJ性能拒絕：這個消息是對性能消息的響應，表示拒絕性能請求。00100100LPA環回證實：后向發這

17、個消息以響應導通檢查請求消息，表示已經連接一個相環（或者一個2線電路收發器）。Page 38消息類型編碼（續）編碼英文縮寫中文含義00101000傳遞00101001GRA電路群復原證實：是對群復位消息的響應，表示電路中所請求的電路群已復位。該消息還表示每條電路的維護閉塞狀態。00101010CQM電路群詢問：按常規或在需求的基礎上請求遠端交換機給出一定范圍內所有電路的狀態。00101011CQR電路群詢問響應：這個消息是對電路群詢問消息的響應，表示一定范圍內所有電路的狀態。00101100CPG呼叫進展：在呼叫的建立或激活階段前發或后發這個消息，表示一個重要的事件已經接入，該應該中繼到發端或

18、終端。Page 39消息類型編碼（續）編碼英文縮寫中文含義00101111CFN混亂：如果消息（除混亂消息外）或該消息中的一部分未被交換機識別，發送這個消息響應這些消息。00110000OLM過負荷：在對IAM響應的非優先呼叫中后發這個消息，當發起該消息交換機受制于加載控制時激活有關電路的暫時中繼閉塞。00110001CRG計費信息：前發或后發這個信息，以實現計算和/或計費目的。00110010NRM網絡資源管理：發送這個消息以修改與某個呼叫的隨路網絡資源。在呼叫的任何階段沿著建成的路徑前發或后發這個消息。Page 40消息類型編碼（續）編碼英文縮寫中文含義00110011FAC性能：在呼叫中

19、的任一個階段前發或后發這個消息，在對端請求動作。這個消息還用于攜帶之前的請求的結果，錯誤或拒絕信息。00110110識別請求00110111識別響應00111000SGM分段：前發或后發這個消息以傳達超長消息中的一個附加的消息段。00011101備用000111000001111000100111Page 412.1 概述概述2.2 消息結構消息結構2.3 呼叫流程呼叫流程Page 42呼叫建立成功 Calling PartyOriginationgExchangeTransitDestinationExchangeCalled PartySetupIAMIAMSetupAddress Complete(no indication)Address Complete(no indicatio
