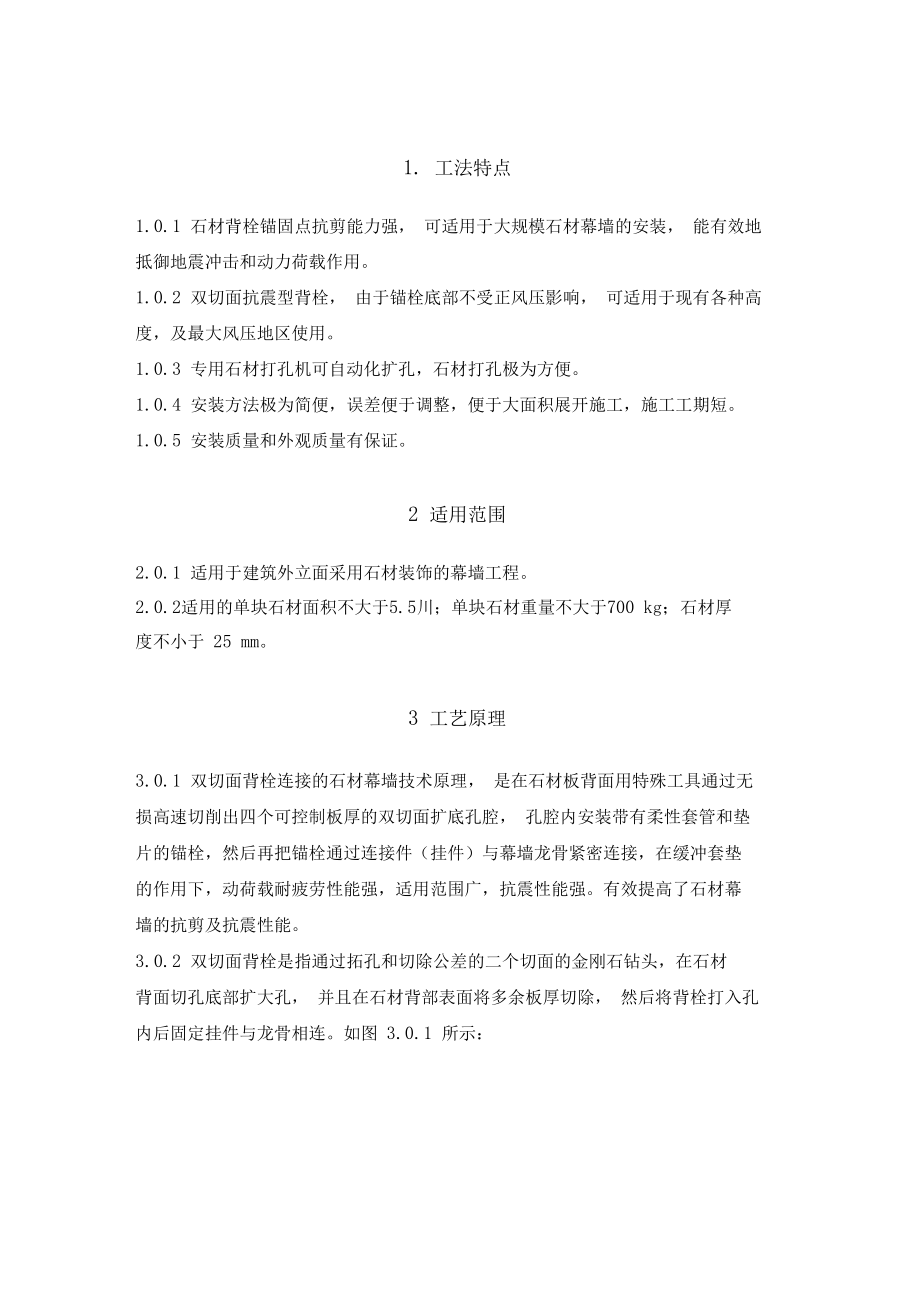

1、1. 工法特點1.0.1 石材背栓錨固點抗剪能力強， 可適用于大規模石材幕墻的安裝， 能有效地 抵御地震沖擊和動力荷載作用。1.0.2 雙切面抗震型背栓， 由于錨栓底部不受正風壓影響， 可適用于現有各種高 度，及最大風壓地區使用。1.0.3 專用石材打孔機可自動化擴孔，石材打孔極為方便。1.0.4 安裝方法極為簡便，誤差便于調整，便于大面積展開施工，施工工期短。1.0.5 安裝質量和外觀質量有保證。2 適用范圍2.0.1 適用于建筑外立面采用石材裝飾的幕墻工程。2.0.2適用的單塊石材面積不大于5.5川；單塊石材重量不大于700 kg；石材厚 度不小于 25 mm。3 工藝原理3.0.1 雙切

2、面背栓連接的石材幕墻技術原理， 是在石材板背面用特殊工具通過無 損高速切削出四個可控制板厚的雙切面擴底孔腔， 孔腔內安裝帶有柔性套管和墊 片的錨栓，然后再把錨栓通過連接件（掛件）與幕墻龍骨緊密連接，在緩沖套墊 的作用下，動荷載耐疲勞性能強，適用范圍廣，抗震性能強。有效提高了石材幕 墻的抗剪及抗震性能。3.0.2 雙切面背栓是指通過拓孔和切除公差的二個切面的金剛石鉆頭，在石材 背面切孔底部擴大孔， 并且在石材背部表面將多余板厚切除， 然后將背栓打入孔 內后固定掛件與龍骨相連。如圖 3.0.1 所示：3.0.3 尺寸大于1.5mx 1.5m的超大規格石材干掛應采用群錨技術。群錨是在單 個掛點單顆錨

3、栓無法滿足承載力情況下，在單個掛點處增加錨栓。15圖3.0.2群錨安裝示意圖4工藝流程及操作要點4.1工藝流程4.1.1石材雙切面背栓式干掛施工工藝流程見圖4.1.1圖4.1.1工藝流程圖4.2操作要點4.2.1深化設計要點1石材背栓孔位設計石材孔位設計一般為板材長邊1/5,短邊1/3處，孔與孔之間的距離應大于 石材應力破壞范圍。群錨孔位設計：單個掛點上的的孔間距應大于120。應力破壞范圍，且必須在同一水平線上。圖4.2.1群錨孔位設計示意圖以40伽厚花崗巖石材為例，背栓孔深 25 mm,背栓孔間距不應小于100 mm3石材板縫一般不應小于104龍骨體系設計應滿足金屬與石材幕墻工程技術規范(J

4、GJ133-2001)要求。4.2.2 石材打孔 石材必須經檢查合格后開始鉆孔， 在通過帶水鉆孔時， 應進行在線檢查， 是 否有隱傷出現， 所以在線檢查是質量檢查的關鍵環節， 石材完全合格后方可安裝 錨栓，鉆孔用機械設備要經調試運行合格。打孔質量直接影響到背栓的牢固程度和幕墻的安全性。 開孔過程中注意按要 求更換鉆頭，一般每 500 個孔更換一次，同時對已打好的孔用專用工具檢查孔徑、 孔深和擴孔質量。鉆孔深度不應小于15mm,且不應大于2/3板厚。 進場石材背栓孔質量驗收項目為：孔位置、孔直徑、孔深和擴孔質量。對進 場石材進行嚴格驗收,有不合格孔的石材,退場重新加工。4.2.3 背栓安裝施工

5、安裝背栓時,應確保栓孔清潔無損壞現象,方可裝入背栓。背栓孔深度、大小必須和背栓規格一致。 拓孔后應立即安裝錨栓, 在沒有及時安裝錨栓的背栓孔 內應采用壓縮空氣吹干凈, 整潔無雜物碎屑后立即安裝, 安裝背栓時應保證石材 水平放置在平整堅硬的物體表面, 采用鐵錘垂直下落通過專用套筒將背栓敲入孔 內。背栓必須安裝到孔底,嚴禁植入半孔中。已安裝好的背栓,外露絲扣長度不 應少于 2 個螺距。背栓安裝完成應垂直于石材板面, 不得歪斜松動, 并做好成品保護。 嚴禁碰 撞已安裝好的背栓。4.2.4 龍骨體系安裝施工1 豎龍骨安裝 根據龍骨加工圖對進場龍骨各類連接孔進行檢查驗收： 豎龍骨與鋼伸臂連接 孔為圓孔,

6、 鋼伸臂為橫向長孔。 由下至上采用不銹鋼螺栓把豎龍骨連接在鋼伸臂 上,要求墊好方墊片,彈簧墊壓平,螺栓擰緊。上下豎龍骨間用芯筒連接。每排 豎龍骨施工完后,方墊片和鋼伸臂間應進行防滑移焊接。2 支托件安裝 根據豎龍骨上的支托件連接孔位置, 把支托件用不銹鋼螺栓 （帶方墊片和彈 簧墊）連接在豎龍骨上,暫時不擰緊。待橫龍骨安裝調整后再擰緊,進行抗滑移 焊接。183 橫龍骨安裝 每一豎向分區先安裝最上、 最下兩根橫龍骨， 上下拉好尼龍控制線， 根據彈 在外維護墻上的橫龍骨標高線， 由下至上依次安裝。 支托件和橫龍骨連接螺栓為 2 個，要求螺栓必須擰緊，確保標高和平面位置準確。龍骨體系驗收完畢，可進行施

7、工外墻保溫板。4 連接件安裝用不銹鋼螺栓把連接件固定在橫龍骨上， 彈簧墊壓平。 上、下連接件必須在 同一平面位置， 這直接影響到石材的垂直度和幕墻的平整度。 連接件可以在橫龍 骨上里外調節。上連接件的立板上開有 5mm寬豁口，以便鋁合金掛件上的防滑 移螺釘擰入豁口，確保每塊石材左右穩定。5 防雷接地施工橫、豎龍骨安裝完畢，按照規范要求，每層采用 © 10鍍鋅鋼筋和豎龍骨焊 接連接，然后與結構柱子、框架梁上的防雷接地點焊接。6 防火帶施工應采用層間防火方案，防火帶在每層周圈的框架邊梁上，用兩層2伽厚鍍鋅 鐵皮，內部填充100伽厚防火棉，接縫打防火膠，防火帶必須閉合交圈。7 石材安裝施工

8、(1)石材安裝分區進行，由下至上分區進行安裝。每一區大角、拐角、分 格縫都要掛豎向石材面控制線。大角采用細鉛絲，分格縫采用尼龍線。(2)把石材吊裝到比安裝位置高150伽地方，鋁合金上、下掛件對準連接 件，慢慢落下，控制好豎向板縫寬度。調整上掛件的高度調節螺栓，使石材水平 且橫向板縫均勻。( 3)為了安全和便于進一步調整，此時手動導鏈依然要掛住石材，用靠尺 檢查石材垂直度和接縫平整度， 偏差超過允許范圍的， 把石材微微吊起， 用專用 扳手松開連接件螺栓，調整連接件位置。( 4)調整完畢后，擰緊螺栓和防滑移螺釘，全部松開導鏈，安裝上一塊石 材，順序安裝至每一區施工完畢。 吊裝過程中尤其注意對已經安

9、裝好的石材和吊 裝石材的成品保護。石材安裝要嚴格控制縫隙寬度和縫隙順直。安裝過程中，應避免下掛件內的尼龍條脫落。 每塊石材安裝好后，手動用力 里外搬石材下口，檢查是否有錯動現象。如有錯動，應檢查下掛件內尼龍條是否 脫落。5材料與設備5.1材料要求5.1.1在工程施工前應由生產廠家提供以下試驗報告：錨栓拉伸試驗、剪切試驗；錨固件抗拉拔承載能力試驗、錨固的長期靜載試 驗、錨固的荷載疲勞試驗，即反復荷載的疲勞試驗。5.1.2對于超過規范要求的大型石材幕墻，重點工程項目或對幕墻結構有特殊抗 震要求的，要在工程施工前進行抗震試驗。5.1.3背栓錨固的石材的厚度應滿足現行行業標準 金屬與石材幕墻工程技術規

10、 范（JGJ133-2001）中石材最小厚度的要求。5.2材料與設備5.2.1背栓背栓式錨栓的螺桿、鋼套、螺母。應采用優質奧氏體不銹鋼或其它經檢驗符 合要求的不銹鋼鋼材；柔性套筒和尼龍墊片應采用具有優良耐久性的高性能材 料。1背栓的幾何尺寸應滿足產品設計圖紙要求，出廠質量檢驗要求如下：1）尺寸及公差：采用游標卡尺測量。2） 材料：優質奧氏體不銹鋼（Ocr18Ni9）技術要求按GB1220執行。聚酰 胺1010樹脂按HG2349執行。3）螺紋公差：用螺紋規測量。4）機械性能應符合表5.2.1-1的規定。表5.2.1-1背栓出廠機械性能質量檢查表材料不銹鋼符合GB1220要求螺紋公差6g標準符合G

11、B196GB197要求機械性能等級A2 或 A4-50 70標準符合GB3098.6的要求公差產品等級C級標準符合3103.1的要求表面缺陷不得存在肉眼可見裂紋5）以同一原料、同品種、同規格生產的產品為一批；采用隨機抽樣方法, 在任意包裝盒內取樣3-5件，共抽取100件。檢驗分型式檢驗和出廠檢驗，由廠家委托進行。出現以下現象為不合格品：用磁鐵檢查，尚能導磁的；表面用肉眼檢查有裂 紋的；用螺紋規檢查不合格的。背栓出廠應有合格證。背栓在運輸及儲存中，應防止腐蝕、污染及損壞。背 栓上應注明規格（鋼印）。5.2.2掛件應根據石板材的大小、形式，以及建筑物結構和裝飾的特點進行選擇，可采用鋁合金等材料做成

12、，在掛件與橫梁材料不同時考慮腐蝕作用，一般增加柔性丁 基橡膠或工程尼龍抗震墊來解決。掛件要牢固可靠，加工制作方便，安裝簡單。 必須是工廠批量加工，精度高，厚度不宜小于3mm。523石材1石材的彎曲強度應符合現行行業標準金屬與石材幕墻工程技術規范（JGJ133-2001）的要求，彎曲強度不應小于 8Mpa。22對于超大規格石材（即單塊石材面積大于1.5m ）的強度要求：彎曲強度不應小于lO.OMpa。5.2.4設備表5.2.1-2 主要施工設備序號設備名稱規格、型號備注1石材鉆孔機國產2空氣壓縮機W-1.6/10國產s ：223臺鉆Z51213國產4鉆攻兩用機ZS4112B國產5直流弧焊機AS4

13、-300-1國產6砂輪切割機J3G2-400國產7經緯儀國產8水準儀國產9電焊機國產10吊帶國產11檢查工具國產12云石機國產13電動葫蘆國產14手動葫蘆國產15倒鏈國產524參加施工時的人員必須進行技術培訓，經考核合格后企業發給上崗證，方 可上崗操作。6質量控制和驗收6.0.1操作人員應按照表6.0.1-1中的檢驗要求及偏差范圍，用專用檢查工具檢 查鉆孔質量，第一次鉆孔要用廢石材試鉆，以后每調換一次鉆頭首先檢查和調整 孔徑，鉆50個孔檢查一次。表6.0.1-1背栓孔質量檢驗表序號檢驗項目允許偏差（mm）工具檢驗要求1孔數量肉眼觀測必須符合設計圖紙要求2孔的位置± 0.5盒尺必須符合

14、設計圖紙要求。3孔徑（dz）M6(mm)+0.4-0.2電子游標卡尺符合要求M8(mm)符合要求4擴孔孔徑M6(mm)± 0.3電子游標卡尺符合要求（dn）M8(mm)符合要求5孔深（hv）+0.4-0.1電子游標卡尺符合要求6外切面槽電子游標卡尺符合要求7外露絲扣肉眼觀測> 2P （螺距）注：孔位與孔距偏差之和不應大于土 1.0mm。6.0.2經自檢合格的背栓孔，由質檢員隨機抽樣進行檢驗，以一個工班內不超過 1000個鉆孔為一驗收批，隨機抽檢10%。當合格率小于100%時，應加倍抽檢， 復檢中合格率仍小于100%時，應對全部背栓孔逐個進行檢驗。重點檢查雙切面 間的孔深，多孔時

15、還應檢查各孔間的定位精度。6.0.3產品標識：檢驗合格的背栓孔的石材，應立即蓋“合格”字樣的印章標識， 封蓋保護或盡快安裝插入背栓，運到專用地堆放，也應加蓋保護。凡有不合格孔 的石板材，不得進入下道工序，把不合格孔的部位標識清楚，并查明原因。6.0.4石材不合格孔的處理：當檢查出有不合格孔的石材，必須經有關技術人員 確認并提出處理意見，可采用改變孔位或作報廢處理等辦法。6.0.5石材顏色應均勻，色澤、花紋應同樣板一致。石材表面不得有凹坑、缺角、 裂、斑痕。6.0.6石材與龍骨體系安裝質量應符合金屬與石材幕墻工程技術規范（JGJ133-2001）的規定。7安全措施7.0.1石材幕墻按裝施工的安全

16、措施應符合建筑施工高處作業安全技術規范（JGJ80的規定。7.0.2按照施工現場臨時用電驗收規范 JGJ-4688規定執行；7.0.3 按照國家建筑工程局頒發的建設安裝工人安全技術操作規程 ，上級和 本企業制定的有關規定執行。7.0.4 未安裝背栓的石材孔用海綿堵塞， 嚴禁落入異物， 背栓安裝完成后嚴禁碰 撞。7.0.5 在石材板材安裝時， 操作平臺上的廢棄雜物應及時清理， 不得把施工用具 放置在窗臺上，以免墜落。8 環保措施8.0.1 施工現場設有專門的加工場， 可進行石材打孔、 加工。 在加工過程中產生 的廢料、污水及時回收清理。8.0.2 注重施工過程中對廢棄材料的收集與利用， 降低施工

17、成本，減少施工污染。9 效益分析9.0.1 提高了幕墻的安全性、穩定性和裝飾效果。9.0.2 提升了石材板材的利用率， 減少材料浪費， 安裝簡便，降低工人勞動強度， 且施工工期短，創造了可觀的效益。9.0.3 施工用料均采用工廠化加工， 最大限度的減少了施工現場噪音和粉塵， 達 到綠色環保要求，美化環境。9.0.4 雙切面背栓式干掛法刷新了石材板幕墻最大 1.5 平方和 8度地震設防的紀 錄。通過了國家技術監督局幕墻風洞測試，達國際領先水平。社會效益顯著。10 應用實例10.0.1 2001 年，我公司承接了 * 部辦公樓工程施工任務。 * 部辦公樓工程， 位于北京市*街*側，總建筑面積406

18、50川，建筑檐高39.75m。外幕墻主要 為石材幕墻和玻璃幕墻，石材幕墻面積約為13650 m2。幕墻石材板塊尺寸為2.8 x 1.8m,厚0.04m,重達0.6噸，超出了規范限制，這在國內外石材幕墻工程中 較為罕見， 給設計和施工提出了較大難度。 且北京是高烈度抗震設防地區， 大型 石材幕墻的安裝技術和連接構件都必須滿足抗震要求。 為此，我們專門組成石材 幕墻 QC 技術應用攻關小組， 通過對比性科學研究分析， 最終采用雙切面抗震型 背栓式干掛工藝，解決了施工難題，保證了施工質量。工程竣工后， 石材幕墻施工質量完全滿足幕墻工程及裝飾工程驗收規范。 其 優良的性能，快捷的安裝速度， 以及良好的社會效益， 受到甲方及各評審專家的 一致好評。該工程QC小組榮獲2003度“全國工程建設優秀QC小組”第一名， 工程先后獲得北京市建筑長城杯金獎、國家建筑工程“魯班獎” 、全國建筑業新 技術應用示范工程、“詹天佑”土木工程大獎的殊榮，其中外裝石材幕墻作為大 樓裝飾的一個亮點的得到了各方專家的好評。10.0.2 2004年，我公司承接的*辦公樓工程，石材幕墻面積約為 8800川。最 大石材板塊規格為2.3X 1.8m, 40mm厚，重達470公斤。采用了石材雙切面背 栓式干掛工藝，解決了 30°傾斜安裝大規格石材板塊的施工
