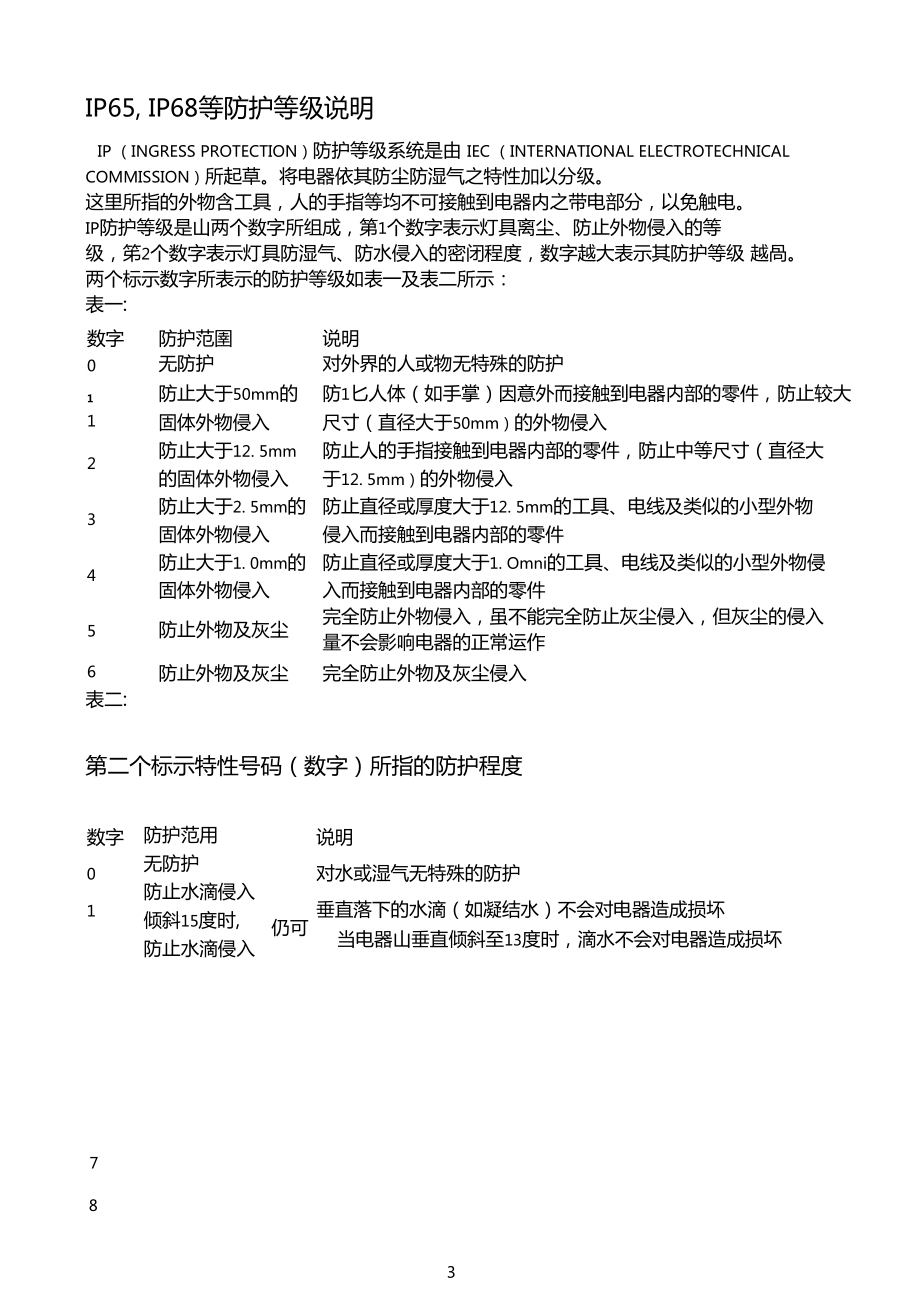

1、IP65、 IP6等防護等級說明(總6頁)-CAL-FENGHAL-(YICAI)-Company One 1CAL本頁僅作為文檔封面，使用請直接刪除IP65, IP68等防護等級說明IP （INGRESS PROTECTION）防護等級系統是由 IEC （INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。將電器依其防塵防濕氣之特性加以分級。 這里所指的外物含工具，人的手指等均不可接觸到電器內之帶電部分，以免觸電。 IP防護等級是山兩個數字所組成，第1個數字表示燈具離塵、防止外物侵入的等 級，笫2個數字表示燈具防濕氣、防水侵入的密閉程度，數字越大表示其

2、防護等級 越咼。兩個標示數字所表示的防護等級如表一及表二所示：表一:數字防護范圉說明0無防護對外界的人或物無特殊的防護1防止大于50mm的防1匕人體（如手掌）因意外而接觸到電器內部的零件，防止較大1固體外物侵入尺寸（直徑大于50mm）的外物侵入2防止大于12. 5mm防止人的手指接觸到電器內部的零件，防止中等尺寸（直徑大的固體外物侵入于12. 5mm）的外物侵入3防止大于2. 5mm的防止直徑或厚度大于12. 5mm的工具、電線及類似的小型外物固體外物侵入侵入而接觸到電器內部的零件4防止大于1. 0mm的防止直徑或厚度大于1. Omni的工具、電線及類似的小型外物侵固體外物侵入入而接觸到電器內

3、部的零件5防止外物及灰塵完全防止外物侵入，雖不能完全防止灰塵侵入，但灰塵的侵入 量不會影響電器的正常運作6防止外物及灰塵完全防止外物及灰塵侵入表二:第二個標示特性號碼（數字）所指的防護程度784數字01防護范用無防護防止水滴侵入 傾斜15度時, 防止水滴侵入仍可說明對水或濕氣無特殊的防護垂直落下的水滴（如凝結水）不會對電器造成損壞當電器山垂直傾斜至13度時，滴水不會對電器造成損壞防止噴灑的水侵入防止飛濺的水侵入 防止噴射的水侵入 防止大浪侵入防止浸水時水的侵 入防止沉沒時水的侵防雨或防止與垂直的夾角小于60度的方向所噴灑的水侵入電 器而造成損壞防止各個方向飛濺而來的水侵入電器而造成損壞防止來自

4、各個方向飛山噴嘴射出的水侵入電器而造成損壞 裝設于甲板上的電器，可防止因大浪的侵襲而造成的損壞 電器浸在水中一定時間或水壓在一定的標準以下，可確保不 因浸水而造成損壞電器無限期沉沒在指定的水壓下，可確保不因浸水而造成損9附加字母：防止接近危險部件線 背指具屬 手手工金 A B c D補充字母：專門補充的信息H咼壓設備M做防水試驗時試樣運行S做防水試驗時試樣靜止W氣候條件-防水試驗1、范圍防水試驗包括第二位特征數字為1至&即防護等級代碼為IPX1至IPX8o2、各種等級的防水試驗內容(1) IPX1方法名稱：垂直滴水試驗試驗設備：滴水試驗裝置及其試驗方法見211試樣放置：按試樣正常工作位

5、置擺放在以lr/min的旋轉樣品臺上，樣品頂部至 滴水口的距離不大于200mm試驗條件：滴水量為1 0. 5 mm./min；試驗持續時間：10 min；(2) IPX2方法名稱：傾斜15°滴水試驗試驗設備：滴水試驗裝置及其試驗方法見211試樣放置：使試樣的一個面與垂線成15°角，樣品頂部至滴水口的距離不大于 200mm。每試完一個面后，換另一個面，共四次。試驗條件：滴水量為3 0. 5 mm/min；試驗持續時間：4X2.5 min (共10 min)；(3) IPX3方法名稱：淋水試驗試驗方法：a.擺管式淋水試驗試驗設備：擺管式淋水濺水試驗裝置(裝置圖形及其試驗方法見本

6、書2. 14)試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試 樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm,樣品臺不旋轉。試驗條件：水流量按擺管的噴水孔數計算,每孔為0. 07 L/mino淋水時，擺管 中點兩邊各60。弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺 管沿垂線兩邊各擺動60° ,共120° o每次擺動（2X120°約4s。試驗時間：連續淋水10 min ob.噴頭式淋水試驗試驗設備：手持式淋水濺水試驗裝置，裝置圖形及其試驗方法見本書214試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在300mm至500

7、mm之間試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為10 L/min試驗時間：按被檢樣品外殼表面積計算，每平方米為1 min （不包括安裝面 積）,最少5 min。（4）IPX4方法名稱：濺水試驗；試驗方法：a.擺管式濺水試驗試驗設備和試樣放置：與上述第（3）條IPX3之a款均相同；試驗條件：除下述條件外，與上述第（3）條IPX3之a款均相同；噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在 擺管半圓中心。擺管沿垂兩邊各擺動180° ,共約360° o每次擺動（2X360°約 12s o試驗時間：與上述第（3）條IP文字IP （

8、INTERNATIONAL PROTECTION）防護等級和防水試驗所依據的標準有：1）III IEC （INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草國際防護和 防水試驗標準：國際電工委員會標準IEC 529 - 5982）國標 GB 700 - 863）GB 4208 等。IP防護等級實驗室：U前能進行IP等級試驗的實驗室主要有環境可靠性與電磁 兼容試驗中心，航天環境可靠性試驗與檢測中心、蘇州電器科學研究所院、國家電 器產品質量監督檢驗中心等。IEC IP防護等級定義IP表示Ingress Protection （進入防護）.IEC IP防護等級

9、是電氣設備安全防 護的重要.IP等防護級系統提供了一個以電器設備和包裝的防塵、防水和防碰撞程 度來對產品進行分類的方法，這套系統得到了多數歐洲國家的認可，國際電工協會IEC (International Electro Technical Commission) 起草，并在 IED529 (BS EN 60529： 1992)外包裝防護等級(IP code)中宣布。防護等級多以IP后跟隨兩個數字來表述，數字用來明確防護的等級。第一個數字表明設備抗微塵的范圍，或者是人們在密封環境中免受危害的程 度。I代表防止固體異物進入的等級，最高級別是6；第二個安字表明設備防水的程度。P代表防止進水的等級，最

10、高級別是&如電機的防護等級IP65,防護等級IP55等等.接觸電氣設備保護和外來物保護等級(第一個數字)電氣設備防水保護等級(第 二個數字)第一個數字防護范圍第二個數字防護范圍名稱說明名稱說明0無防護-0無防護-1防護50mm直徑和更大的固體外來體 探測器，球體直徑為50mm,不應完全進入 1水滴防護垂直落下的水滴不應引起損害2防護12. 5mm直徑和更大的固體外來體 探測器，球體直徑為12. 5mm,不應完全 進入2柜體傾斜15度時，防護水滴柜體向任何一側傾斜15度角時，垂直落下的水滴不應引起損害3防護2. 5mm直徑和更大的固體外來體 探測器，球體直徑為25mm,不應完全進 入3防

11、護濺出的水以60度角從垂直線兩側濺出的水不應引起損害4防護1.0mm直徑和更大的固體外來體 探測器，球體直徑為1.0mm,不應完全進 入4防護噴水 從每個方向對準柜體的噴水都不應引起損害5防護灰塵不可能完全阻止灰塵進入，但灰塵進入的數量不會對設備造成傷害 5防護射水 從每個方向對準柜體的射水都不應引起損害6灰塵封閉柜體內在20毫巴的低壓時不應進入灰塵6防護強射水 從每個方 向對準柜體的強射水都不應引起損害注：探測器的直徑不應穿過柜體的孔7防護短時浸水柜體在標準壓力下短時 浸入水中時，不應有能引起損害的水量浸入8防護長期浸水 可以在特定的條件下浸入水中，不應有能引認識電子產品的防水等級JIS(I

12、PX)0無保護1防滴I型垂直落下的水滴無有害的影響2防滴II型與垂直方向成15 “范用內落下的水滴無有窯的影響3防雨型與垂直方向成60度范圍內降雨無有賓的影響4防濺型 受任意方向的水飛濺無有害的影響5防噴射型 任意方向直接受到水的噴射無有害的影響6耐水型 任意方向直接受到水的噴射也不合講人內部7防浸型在規定的條件下即使浸在水中也不全許人內部8水中型 長時間浸沒在一定壓力的水中照樣能使用9防濕型 在相對濕度大90%以卜的濕氣 樣能體用國際工業標準防水登記IP和日本工業標準的JIS防水等級是接近的，分0-8的9 縱IP等級同樣對防塵做了規定。IPxx防塵防水等級防塵等級(第一個X表示)防水等級(第

13、二個X表示)0 :沒有保護1 :防止大的固體侵入2 :防止中等大小的固體侵入3 :防止小固體進入侵入4 :防止物體大于1mm的固體進入5 :防止有害的粉塵堆積6 :完全防止粉塵進入0 :沒有保護1 :水滴滴入到外殼無影響2 :當外殼傾斜到15度時，水滴滴入到外殼無影響3 :水或雨水從60度角落到外殼上無影響4 :液體山任何方向潑到外殼沒有傷害影響5 :用水沖洗無任何傷害6 :可用于船艙內的環境7 :可于短時間內耐浸水(Im )8 :于一定壓力下長時間浸水例：有秤或顯示儀表標示為IP65,表示產品可以完全防止粉塵進入及可用水沖 洗無任何傷害。IPXX等級中關于防水實驗的規定。(1) IPX 1方

14、法名稱：垂直滴水試驗試驗設備：滴水試驗裝置試樣放置：按試樣正常工作位置擺放在以lr/min的旋轉樣品臺上，樣品頂部 至滴水口的距離不大于200mm試驗條件：滴水量為10。5 mm/min持續時間：10 min(2) IPX 2方法名稱：傾斜15。滴水試驗試驗設備：滴水試驗裝置試樣放置：使試樣的一個面與垂線成15。角，樣品頂部至滴水口的距離不大于 200mm。每試驗完一個面后，換另一個面，共四次。試驗條件：滴水量為30o 5 mm/min持續時間：4X2。5 min (共 10 min )(3) IPX 3方法名稱：淋水試驗試驗方法：ao擺管式淋水試驗試驗設備：擺管式淋水濺水試驗裝置試樣放置：選

15、擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試 樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm ,樣品臺不旋轉。試驗條件：水流量按擺管的噴水孔數計算，每孔為0o 07 L/min，淋水時，擺 管中點兩邊各60°弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各 擺動60° ,共120° o每次擺動（2X120° ）約4s試驗時間：連續淋水10 minbo噴頭式淋水試驗試驗設備：手持式淋水濺水試驗裝置試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在300mm至500mm之間試驗條件：試驗時應安裝帶平衡重物的擋板，水

16、流量為10 L/min試驗時間：按被檢樣品外殼表面積計算，每平方米為1 min （不包括安裝面 積），最少5 min（4）IPX 4方法名稱：濺水試驗試驗方法：a. 擺管式濺水試驗試驗設備和試樣放置：與上述IPX 3之&款均相同；試驗條件：除后述條件外，與上述IPX 3之a款均相同；噴水面積為擺管中 點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿 垂線兩邊各擺動180° ,共約360° o每次擺動（2X360° ）約12s試驗時間：與上述IPX 3之&款均相同（即10 min ）。b. 噴頭式濺水試驗試驗設備和

17、試樣放置：與上述IPX 3之b款均相同；試驗條件：拆去設備上安裝帶平衡重物的擋板，其余與上述IPX 3之b款均 相同；試驗時間：與上述IPX 3之b款均相同，即按被檢樣品外殼表面積計算，每 平方米為1 min （不包括安裝面積）最少5min（5）IPX 5方法名稱：噴水試驗試驗設備：噴嘴的噴水口內徑為6o 3mm試驗條件：使試驗樣品至噴水口相距為2。5m3m ,水流量為12。5 L/min （750 L/h ）試驗時間：按被檢樣品外殼表面積計算，每平方米為1 min （不包括安裝面積） 最少3 min（6）IPX 6方法名稱：強烈噴水試驗；試驗設備：噴嘴的噴水口內徑為12。5 mm試驗條件：使試驗樣品
