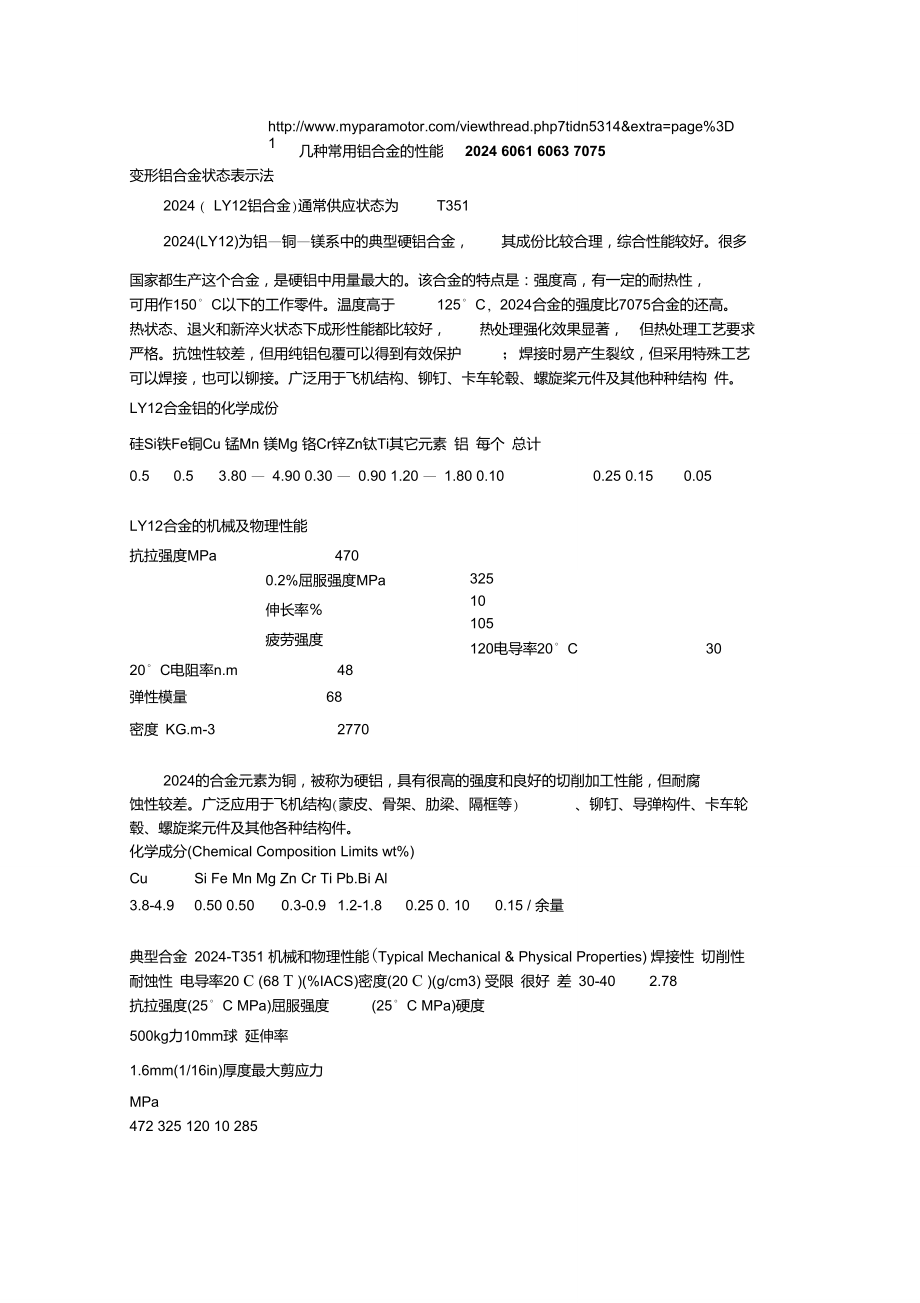

1、幾種常用鋁合金的性能2024 6061 6063 7075變形鋁合金狀態表示法2024 ( LY12鋁合金)通常供應狀態為T3512024(LY12)為鋁銅鎂系中的典型硬鋁合金，其成份比較合理，綜合性能較好。很多國家都生產這個合金，是硬鋁中用量最大的。該合金的特點是：強度高，有一定的耐熱性， 可用作150° C以下的工作零件。溫度高于125° C, 2024合金的強度比7075合金的還高。熱狀態、退火和新淬火狀態下成形性能都比較好，熱處理強化效果顯著，但熱處理工藝要求嚴格?？刮g性較差，但用純鋁包覆可以得到有效保護；焊接時易產生裂紋，但采用特殊工藝可以焊接，也可以鉚接。廣泛用

2、于飛機結構、鉚釘、卡車輪轂、螺旋槳元件及其他種種結構 件。LY12合金鋁的化學成份硅Si鐵Fe銅Cu 錳Mn 鎂Mg 鉻Cr鋅Zn鈦Ti其它元素 鋁 每個 總計0.50.53.80 4.90 0.30 0.90 1.20 1.80 0.100.25 0.150.05LY12合金的機械及物理性能抗拉強度MPa4700.2%屈服強度MPa伸長率疲勞強度硬度HB32510105120電導率20° C3020° C電阻率n.m48彈性模量68密度 KG.m-327702024的合金元素為銅，被稱為硬鋁，具有很高的強度和良好的切削加工性能，但耐腐 蝕性較差。廣泛應用于飛機結構(蒙皮、

3、骨架、肋梁、隔框等)、鉚釘、導彈構件、卡車輪轂、螺旋槳元件及其他各種結構件?；瘜W成分(Chemical Composition Limits wt%)CuSi Fe Mn Mg Zn Cr Ti Pb.Bi Al3.8-4.90.50 0.500.3-0.91.2-1.80.25 0. 100.15 / 余量典型合金 2024-T351 機械和物理性能(Typical Mechanical & Physical Properties) 焊接性 切削性 耐蝕性 電導率20 C (68 T )(%IACS)密度(20 C )(g/cm3) 受限 很好 差 30-402.78抗拉強度(25&

4、#176; C MPa)屈服強度(25° C MPa)硬度500kg力10mm球 延伸率1.6mm(1/16in)厚度最大剪應力MPa472 325 120 10 285補充：2024疲勞強度較好。6061（ LD30鋁合金）通常供應狀態為 T66061合金中的主要合金元素為鎂與硅，具有中等強度、良好的抗腐蝕性、可焊接性，氧化效果較好。廣泛應用于要求有一定強度和抗蝕性高的各種工業結構件，如制造卡車、式建筑、船舶、電車、鐵道車輛、家具等。6061 化學成分(Chemical Composition Limits wt %)CuSiFeMnMg0.15-0.4 0.4-0. 8 0. 7

5、 0. 15Zn Cr TiPb0.8-1.20.250.04-0.350.15 BiAl/ 余量6061 T6/T651 典型機械和物理性能 (Typical Mecha nical & Physical Properties) 焊接性切削性耐蝕性電導率20 C (68 T )(% IACS) 密度(20 C )(g/cm3)很好一般較好40-502.70抗拉強度(25° C MPa)屈服強度(25° C MPa)硬度(HB)500kg 力 10mm 球 延伸率1.6mm(1/16in)厚度最大剪應力MPa310 276 95 12 205典型合金 6061-O

6、機械和物理性能(Typical Mechanical & Physical Properties) 焊接性 切削性 耐蝕性 電導率20 C (68 T )(% IACS)密度(20 C )(g/cm3)很好一般很好 2.70抗拉強度(25 ° C MPa)屈服強度(25° C MPa)硬度(HB)500kg力10mm球 延伸率1.6mm(1/16in)厚度最大剪應力MPa124 55 30 25典型合金 6061-T4/T451 機械和物理性能(Typical Mechanical & Physical Properties) 焊接性 切削性 耐蝕性 電導率

7、20 C (68 T )(% IACS)密度(20 C )(g/cm3)很好一般很好 2.70抗拉強度(25 ° C MPa)屈服強度(25° C MPa)硬度(HB)500kg力10mm球 延伸率1.6mm(1/16in)厚度最大剪應力MPa241 145 65 226063( LD31鋁合金)就是建筑上常用的鋁型材鋁合金6063的成分、性能與典型用途6063合金中的主要合金元素為鎂與硅，據有關專家分析，其具有加工性能極佳、優良 的可焊接性、擠出性及電鍍性、良好的抗腐蝕性、韌性，易于拋光、上色膜，陽極氧化效果 優良，是典型的擠壓合金。6063合金廣泛應用于建筑型材、灌溉管

8、材、供車輛、臺架、家具、升降機、柵欄等用的管、棒、型材?；瘜W成分(Chemical Composition Limits wt%)Cu Si Fe Mn Mg Zn Cr Ti Pb.Bi Al0.1 0.2-0.6 0.35 0.1 0.45-0.9 0.1 0.1 0.1 / 余量典型合金 6063-T5 機械和物理性能(Typical Mechanical & Physical Properties)焊接性切削性耐蝕性電導率20 C (68 T )(%IACS)密度 (20 C)(g/cm3) 很好一般很好 55-63 2.70抗拉強度(25 ° C MPa)屈服強度(

9、25° C MPa)硬度500kg力10mm球 延伸率1.6mm(1/16in)厚度最大剪應力MPa185 145 60 12 1157075固溶處理后塑性好，熱處理強化效果特別好，在150度以下有高的強度，并且有特別好的低溫強度，焊接性能差，有應力腐蝕開裂傾向，雙級時效可提高抗 scc性能。7075的主要合金元素為鋅，強度很高，具有良好的機械性能及陽極反應。主要用于制造飛機結構及其他要求強度高、抗腐蝕性能強的高應力結構件，如飛機上、下翼面壁板、桁條等。固溶處理后 塑性好，熱處理強化效果好，在150度以下有良好的強度，并且有特別好的低溫強度，焊接性能差，有應力腐蝕開裂傾向。還廣泛應用

10、于模具加工、機械設備、工裝夾具等。7075化學成分(Chemical Composition Limits wt%)Cu Si Fe Mn Mg Zn Cr Ti Pb.Bi Al1.2-2.0 0.4 0.5 0.3 2.1-2.9 5.1-6.1 0.4 0.06 / 余量典型合金 7075-T6/T651/T62 機械及物理性能(Typical Mechanical & Physical Properties) 焊接性 切削性 耐蝕性 電導率20 C (68 T )(%IACS)密度(20 C)(g/cm3)不好很好一般40-50 2.85抗拉強度(25 ° C MPa)屈服強度(25° C MPa)硬度500kg力10mm球 延伸率1.6mm(1/16in)厚度最大剪應力MPa570 505 150 11 330典型合金 7075-O 機械及物理性能(Typical Mechanical & Physical Properties) 焊接性 切削性 耐蝕性 電導率20 C (68 T ) (%IACS)密度(20 C)(g/cm3)不好很好一般40-50 2.85抗拉強
