1、第第5章章 圖像編碼與壓縮圖像編碼與壓縮n5.1 引言引言n5.2 圖像保真度準則圖像保真度準則n5.3 無損壓縮技術無損壓縮技術n5.4 無損預測編碼無損預測編碼n5.5 有損預測編碼有損預測編碼n5.6 圖像變換編碼基本原理圖像變換編碼基本原理n5.7 視頻圖像編碼簡介視頻圖像編碼簡介 第第5章章 圖像編碼與壓縮圖像編碼與壓縮n5.1 引言引言n 數字圖像數據量很大，因此為了快速傳輸，總是希望進行合理的圖像壓縮。壓縮的理論基礎是信息論，是一種通過刪除冗余的或者不需要的信息來達到壓縮數據量目的的技術。雖然表示圖像需要大量的數據，但是圖像數據是高度相關的，或者說存在冗余（Redundancy）

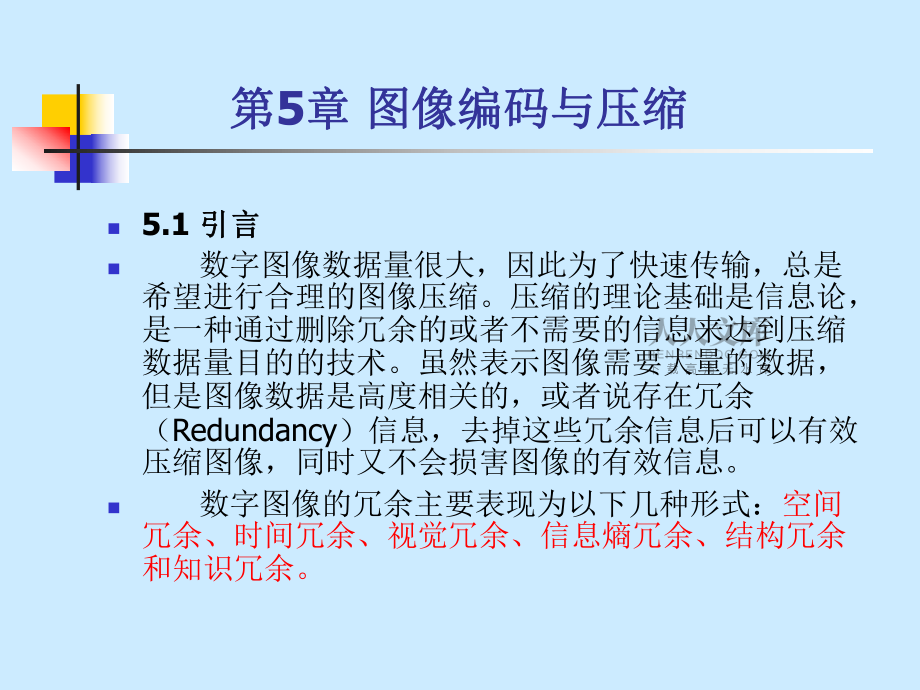

2、信息，去掉這些冗余信息后可以有效壓縮圖像，同時又不會損害圖像的有效信息。n 數字圖像的冗余主要表現為以下幾種形式：空間冗余、時間冗余、視覺冗余、信息熵冗余、結構冗余和知識冗余。n1.空間冗余空間冗余 圖像內部相鄰像素之間存在較強的相關性所造成的冗余。也稱為像素相關冗余。 場景中總有一些物體，圖像中就有一些目標，同一目標的像素之間一般具有相關性。根據相關性，由某一個像素的性質可以獲得其鄰域像素的性質，各像素的值可以由其鄰近像素的值預測出來，每個獨立的像素所攜帶的信息相對較少。圖像中存在與像素間相關性直接聯系的數據冗余，即為像素相關冗余，也稱為空間冗余或幾何冗余。第第5章章 圖像編碼與壓縮圖像編碼

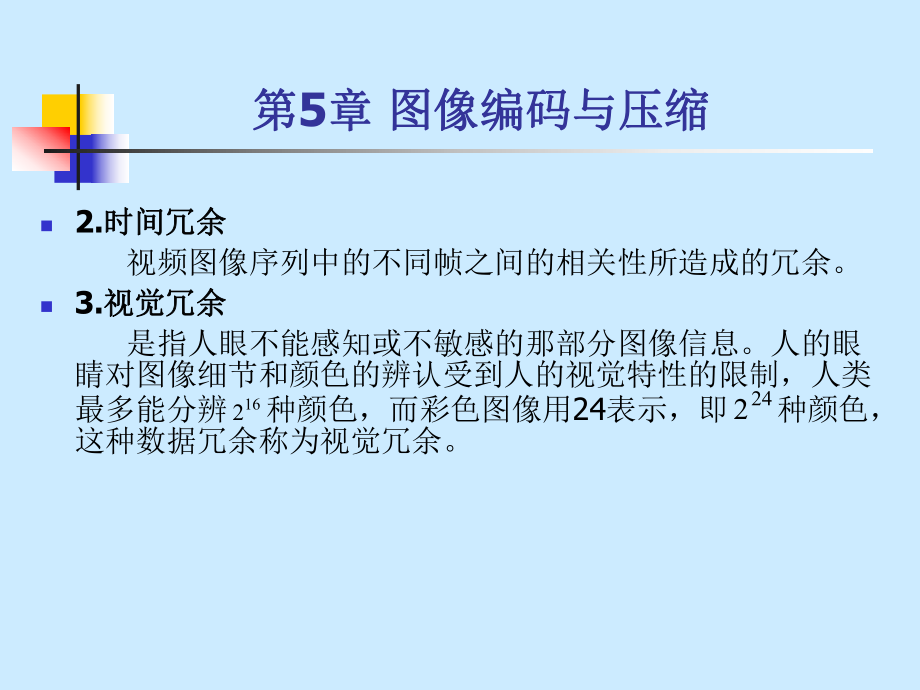

3、與壓縮n2.時間冗余時間冗余 視頻圖像序列中的不同幀之間的相關性所造成的冗余。n3.視覺冗余視覺冗余 是指人眼不能感知或不敏感的那部分圖像信息。人的眼睛對圖像細節和顏色的辨認受到人的視覺特性的限制，人類最多能分辨 種顏色，而彩色圖像用24表示，即 種顏色，這種數據冗余稱為視覺冗余。162242第第5章章 圖像編碼與壓縮圖像編碼與壓縮n4.信息熵冗余信息熵冗余 也稱編碼冗余，如果圖像中平均每個像素使用的比特?cái)?shù)大于該圖像的信息熵，則圖像中存在冗余，稱為信息熵冗余。 為表達圖像數據需要使用一系列符號，如字母、數字等，用這些符號根據一定的規則來表達圖像就是對圖像進行編碼。在這里對每個信息或事件所附的符

4、號序列稱為碼字，而每個碼字里的符號個數稱為碼字的長度。當使用不同的編碼方法時，得到的碼字及其長度都會不同。第第5章章 圖像編碼與壓縮圖像編碼與壓縮n5.結構冗余結構冗余 是指圖像中存在很強的紋理結構或自相似性。n6.知識冗余知識冗余 是指在有些圖像中還包含與某些先驗知識有關的信息。 數字壓縮技術利用了數據固有的冗余性和不相干性，將一個大的圖像數據文件轉換成較小的文件。經過壓縮的文件可以在以后需要的時候以某種方式將原文件恢復出來，兩個文件的大小之比即為壓縮比。壓縮比反映了圖像文件的壓縮程度。第第5章章 圖像編碼與壓縮圖像編碼與壓縮n 有些圖像文件數據無損壓縮的算法刪除的僅僅是冗余的信息，因此可以

5、在解壓縮時精確地恢復圖像。有損壓縮算法刪除了不相干的信息，因此只能對原有的圖像進行近似地重構，而不能精確的復原。有損壓縮的算法可以達到較高的壓縮比。對于多數圖像來說，為了得到更高的壓縮比，保真度的輕微損失是可以接受的。但是，有些圖像是不允許進行有損壓縮的。第第5章章 圖像編碼與壓縮圖像編碼與壓縮n 對圖像文件進行壓縮和解壓縮都是需要時間的。圖像文件在系統與系統之間或用戶與用戶之間進行交換時，這個時間是不容忽略的。所以要根據具體情況選擇進行有損壓縮和無損壓縮，以及在速度和壓縮比之間、保真度之間進行折衷。第第5章章 圖像編碼與壓縮圖像編碼與壓縮5.2 圖像保真度準則圖像保真度準則n 圖像編碼結果減

6、少了數據量，提高了存儲和傳輸?shù)乃俣取?shí)際應用時需要將編碼結果解碼，恢復成圖像的形式才能使用。根據解碼圖像對原始圖像的保真程度，圖像壓縮的方法可以分為兩大類：信息保存型和信息損失型。n 信息保存型在圖像的壓縮和解壓縮的過程中沒有信息損失，得到的解碼圖像與原始圖像完全相同。信息損失型可以取得很高的壓縮比。但是不能通過解碼恢復原圖像。需要一種測度描述解碼圖像對于原始圖像的偏離程度，這些測度一般稱為保真度準則。 5.2 圖像保真度準則圖像保真度準則n1. 客觀保真度準則客觀保真度準則n 1)均方根誤差n 常用的準則是輸入圖像和輸出圖像的均方根誤差。令f(x,y)表示輸入圖像， 表示對輸入圖像壓縮編碼和

7、解碼后的近似圖像，則和之間的誤差可以表示為n n ),(yxf),(),(),(yxfyxfyxe 5.2 圖像保真度準則圖像保真度準則n設圖像的大小為 ，則 和 之間的均方根誤差為NM ),(yxf),(yxf2/110102),(),(1MxNyrmsyxfyxfMNe5.2 圖像保真度準則圖像保真度準則n2. 主觀保真度準則主觀保真度準則 5.3 無損壓縮技術無損壓縮技術n 無損壓縮算法可以分為兩大類：基于字典的技術和基于統計的方法。基于字典的技術生成的文件包含的是定長碼，每個碼字代表原文件中數據的一個特定的序列。基于統計的方法通過用較短代碼代表頻繁出現的字符，用較長的代碼代表不常出現的

8、字符，從而實現圖像數據文件的壓縮。 5.3.1 基于字典的技術基于字典的技術1.行程編碼行程編碼 最簡單的基于字典的壓縮技術是行程編碼（Run Length Encoding，RLE），是一種熵編碼。對于某些圖像的一些區域，它們是由相同的灰度或顏色的相鄰像素組成的。在一個逐行存儲的圖像中，具有相同灰度值的一些像素組成序列，稱為一個行程。可以只存一個代表那個灰度值的碼，后面是行程的長度，而不需要將同樣的灰度值存儲很多次，這就是行程編碼。它對有單一顏色背景下物體的圖像可以達到很高的壓縮比，但對其它類型的圖像壓縮比就很低。 n 行程編碼比較適合于二值圖像的編碼，一般用于量化后出現大量零系數連續的場合

9、，用行程來表示連零碼。如果圖像是由很多塊顏色或灰度相同的大面積區域組成的，那么采用行程編碼可以達到很高的壓縮比。如果圖像中的像素中的數據非常分散，則行程編碼不但不能壓縮數據，反而會增加圖像文件的大小。為了達到較好的壓縮效果，在進行圖像編碼時不單獨采用行程編碼，而是和其他編碼方法綜合使用。 5.3.1 基于字典的技術基于字典的技術n例1 某一圖像的第i行為（180，180，180，）共10000個數據,模仿RLE編碼可以簡單寫成 (180,10000)。n例2 某一圖像的第i行為（ai1，ai2，ai3,aij）,其中j=10000，如果仍然采用RLE編碼，則寫成（ai1，ai2，1，ai3，1

10、，aij，1）共有20000個數據,文件被加倍是顯而易見的。5.3.1 基于字典的技術基于字典的技術n2. LZW編碼編碼 LZ編碼是由Lemple和Ziv最早提出的無損壓縮技術。它由Welch加以充實而形成了廣泛應用的有專利保護的LZW算法。同RLE類似，它也是對字符串編碼從而實現數據壓縮。然而，與RLE不同的是，它在對文件進行編碼的同時，生成特定字符序列的表以及它們對應的代碼 5.3.1 基于字典的技術基于字典的技術n LZW編碼的基本思想：在編碼過程中，將所遇到的字符串建立一個字符串表，表中的每個字符串都對應一個索引，編碼時用該字符串在字串表中的索引來代替原始的數據串。例如，一幅8位的灰

11、度圖像，可以采用12位來表示每個字符串的索引，前256個索引用于對應可能出現的256種灰度，由此可建立一個初始的字符串表，而剩余的3840個索引就可分配給在壓縮過程中出現的新字符串，這樣就生成了一個完整的字符串表，壓縮數據就可以只保存它在字符串表中的索引，從而達到壓縮數據的目的。 5.3.1 基于字典的技術基于字典的技術 5.3.2 統計編碼技術統計編碼技術n1.哈夫曼編碼哈夫曼編碼n 哈夫曼編碼（Huffman Coding）是圖像壓縮中最重要的編碼方式之一，它是1952年由哈夫曼提出的無損的統計編碼方法。是一種非等長最佳編碼方法。用變長的碼來使冗余量達到最小。編碼器的輸出碼字是字長不等的編

12、碼，按編碼輸入信息符號出現的統計概率不同，給輸出碼字分配以不同的字長。在編碼輸入中，對于那些出現概率大的信息符號編以較短的字長的碼，而對于那些出現概率小的信息符號用較長的字長的編碼。其編碼結構實際上是一個二叉樹，使常出現的字符用較短的碼代表，不常出現的字符用較長的碼代表。 n 觀察符號序列，發現s0,s1,s2這三個符號出現的頻率比較大，其他符號出現的頻率比較小，如果采用一種編碼方案使得s0,s1,s2的碼字短。其他符號的碼字長，這樣就能夠減少符號序列占用的位數。5.3.2 統計編碼技術統計編碼技術n設s0=01,s1=11,s2=101,s3=000,s4=0010,s5=0001,s6=0

13、011,s7=100n那么符號序列變成n01 11 100 01 11 0011 101 101 0000 0010 0001 01 01 11 共39bit5.3.2 統計編碼技術統計編碼技術n 盡管s4,s5,s6的碼字由原來的3位變成4位變長了，但是使用頻繁的幾個碼字s0,s1變短了，使得整個序列的編碼縮短，實現了數據的壓縮。編碼必須保證不能出現一個碼字和另一個碼字的前幾位相同的情況，例如:如果的碼字為01，的碼字為011，那么當序列中出現011時，便無法判斷是的碼字后面跟了個1，還是完整的一個的碼字。按照哈夫曼編碼算法就可以保證編碼正確，如圖5.1所示為哈夫曼編碼樹示意圖。5.3.2

14、統計編碼技術統計編碼技術nHuffman編碼算法步驟：（1）統計出每個符號出現的頻率，s0-s7出現的頻率分別為4/14，3/14，2/14，1/14，1/14，1/14，1/14，1/14；5.3.2 統計編碼技術統計編碼技術（2）從左到右將上述頻率按從小到大的順序排列；（3）每次選出最小的兩個值，作為二叉樹的兩個葉子的節點，將它們的和作為其根節點。之后，這兩個葉子節點不再參與比較，新的根節點參與比較；（4）重復步驟3，直到最后得到和為1的根節點；（5）將形成的二叉樹的左節點標0，右節點標1。把從最上面的根節點到最下面的葉子n節點途中遇到的0，1序列串起來，就得到了的編碼。Huffman編碼

15、Huffman編碼n 產生Huffman編碼需要對原始數據掃描兩遍。第一遍掃描要精確地統計出原始數據中每個值出現的頻率，第二遍是建立Huffman樹并進行編碼。由于需要建立二叉樹并遍歷二叉樹生成編碼，因此Huffman編碼數據壓縮和還原速度都較慢。但是哈夫曼編碼簡單有效，因而得到了廣泛的應用。n2香農編碼（shannon coding）n 香農編碼的過程與哈夫曼編碼有些相似。其編碼步驟簡述如下。n(1)圖像灰度級按概率遞減順序排序；n(2)將分成兩組，每組的概率和相同或相似。對第一組分配代碼“0”，第二組分配代碼“1”；n(3)執行步驟（2）后，若每組還是由兩個或兩個以上的灰度級組成，就重復上

16、述步驟，直到每組只有一個灰度級。n至此，可獲得表5.2所示的香農編碼，由表5.2可計算出香農編碼的平均碼字長度。 5.3.2 統計編碼技術統計編碼技術 5.3.2 統計編碼技術統計編碼技術n 表5.2香農編碼與哈夫曼編碼5.4 無損預測編碼無損預測編碼n 預測編碼的基本思想是通過僅對每個像素中提取的新信息編碼，來消除像素之間的冗余。這里一個像素的新信息定義為該像素的當前或現實值與它預測值的差值。n 一個無損預測編碼系統主要由一個編碼器和一個解碼器組成，它們各有一個相同的預測器，如圖5.2所示。5.4 無損預測編碼無損預測編碼圖5.2 無損預測編碼系統 5.4 無損預測編碼無損預測編碼n 當輸入

17、圖像的像素序列逐個進入編碼器時，預測器根據若干個過去的輸入產生對當前輸入像素的預測值，也稱為估計值。將這個預測值進行整數舍入，得到預測器的輸出值，則由此產生的預測誤差表示為kkkffe 5.4 無損預測編碼無損預測編碼n 預測誤差可以用符號編碼器，借助變長碼進行編碼用以產生壓縮圖像數據流的下一個元素。利用解碼器，根據接收的變長碼字重建預測誤差，則解壓縮圖像的像素序列表示為kkkfef5.4 無損預測編碼無損預測編碼n 利用預測器，可以將對原始圖像序列的編碼轉換成對預測誤差的編碼。由于在預測比較時，預測誤差的動態范圍會遠小于原始圖像序列的動態范圍，所以對預測誤差的編碼所需的比特?cái)?shù)會大大減少，這是

18、預測編碼可以獲得數據壓縮結果的原因。n 在多數情況下，可以通過將個先前的像素進行線性組合得到預測值。 5.4 無損預測編碼無損預測編碼n 將m個先前的像素進行線性組合得到預測值。n式中，m稱為線性預測器的階，R是舍入函數，ai是預測系數。下標n為圖像序列的空間坐標，在一維線性預測編碼中，設掃描沿行進行，式（5.5）可以表示為inmiinfaRf1 5.4 無損預測編碼無損預測編碼n 一維線性預測僅是當前行掃描到的先前像素的函數。在二維線性預測編碼中，預測是對圖像從左向右，從上向下進行掃描時所掃描到的先前像素的函數。在三維線性預測編碼中，預測基于上述像素和前一幀的像素。預測誤差的概率密度函數一般

19、用零均值不相關拉普拉斯概率密度函數表示為),(),(1yixfaRyxfmiin 5.4 無損預測編碼無損預測編碼n式中， 是e的標準差。eeeeep2exp21)(e 5.5 有損預測編碼有損預測編碼n 有損預測編碼系統與無損預測編碼系統相比，主要增加了量化器。量化器的作用是將預測誤差映射到有限個輸出 中， 決定了有損預測編碼中的壓縮量和失真量。有損預測編碼系統組成如圖5.3所示。ke ke 5.5 有損預測編碼有損預測編碼 圖 5.3 有損預測編碼系統 5.5 有損預測編碼有損預測編碼n 解碼器的輸出表示為n式中， 為過去預測值， 為量化誤差函數， 為解碼器的輸出。如圖5.3所示的閉環結構

20、可以防止在解碼器的輸出端產生誤差。kkkfefkfke kf5.6 圖像變換編碼基本原理圖像變換編碼基本原理n 圖像的變換編碼是利用某種變換將空間域里描述的圖像 ，變換為變換域中描述的 。對變換域中 編碼壓縮，比對空間域壓縮更為有效。因?yàn)樵陬l域中相關性明顯下降，能量主要集中于少數低頻分量系數上。通常采用正交變換。例如傅里葉變換、沃爾什變換、離散余弦變換等。以傅里葉變換為例，變換具有能量集中于少數低頻系數、各系數不相關、高頻分量衰減很快且能量較小等性質。這些性質都可以用于圖像數據壓縮。),(yxf),(vuF),(vuF5.6 圖像變換編碼基本原理圖像變換編碼基本原理n 變換編碼就是對數字圖像經

21、過正交變換的系數矩陣進行量化編碼。圖5.4所示為變換編解碼系統的組成框圖。系統由五部分組成，圖像輸入與變換、系數量化編碼、信道傳輸、解碼和逆變換。在變換階段，將原始圖像劃分成若干子塊，對每個子塊進行某種正交變換。通過變換，降低或消除相鄰像素之間或相鄰掃描行之間的相關性，提供用于編碼壓縮的變換系數矩陣。編碼過程實現圖像信息的壓縮。在變換域中，圖像信號的絕大部分能量集中在低頻分量部分，編碼中如果略去那些能量很小的高頻分量，或者給這些高頻分量分配較小的合適的比特?cái)?shù)，就可以明顯減少圖像傳輸或存儲的數據量。 5.6 圖像變換編碼基本原理圖像變換編碼基本原理 5.4 正交變換及編解碼框圖5.7 視頻圖像編

22、碼簡介視頻圖像編碼簡介n 隨著計算機網絡及通信技術的迅速發展，圖像通信受到該領域科技工作者的廣泛關注。國際標準化組織(ISO)、國際電工委員會(IEC)和國際電信聯盟(ITU)下屬的國際電報電話咨詢委員會(CCITT)等國際組織積極致力于圖像處理的標準化工作。特別是圖像編碼，涉及到多媒體、數字電視、可視電話、會議電視等圖像傳輸方面的廣泛應用，為此制定的國際標準極大地推動了圖像編碼技術的發展與應用。這些圖像編碼的國際標準有：JPEG、MPEG、H.26x等標準。 5.7.1 JPEG標準標準n 1986年，ISO和CCITT成立了“聯合圖片專家組”（Joint Photographic Expe

23、rt Group），主要任務是研究靜止圖像壓縮算法的國際標準。1987年用Y：U：V=4：2：2，每像素16比特，寬度為4：3的電視圖像進行了測試，選擇出三個方案進行評選，其中的DCT方案得分最高，它制定的以自適應離散余弦變換編碼（ADCT）為基礎的“連續色調靜止圖像壓縮編碼” JPEG標準于1991年3月正式提出。 5.7.1 JPEG標準標準n JPEG標準根據不同的應用場合對圖像的壓縮要求提出了幾種不同的編、解碼方法，主要分為基本系統、擴展系統和信息保持型系統。所有符合JPEG標準的編碼器都必須支持基本系統，而其他系統則作為不同應用目的的選擇項。n基本系統提供順序建立方式的高效有失真編碼

24、，輸入圖像的精度為8比特/像素。圖5.5所示為JPEG標準基本系統的編碼器結構圖，圖中，量化用Q表示，IQ表示反量化。編碼器對彩色圖像采用分量編碼。 5.7.1 JPEG標準標準n 圖5.5 JPEG基本系統編碼器結構圖JPEG基本系統組成模塊基本系統組成模塊 5.7.1 JPEG標準標準n （1）將整個圖像分為不重疊的 像素子塊，共有Y、U、V三幅數字圖像，Y表示圖像的亮度，即明暗程度，UV代表圖像色彩度。n （2）對各個子塊進行DCT變換，n （3）對所有的系數進行線性量化。量化的過程是對系數值的量化間距劃分后的簡單的取整運算，量化步長取決于一個視覺閾值矩陣，它隨系數的位置而改變，并且對Y

25、和UV分量也不相同。利用這些閾值，在編碼率小于1比特/像素的條件下依然可以獲得非常好的圖像質量。當把量化步長乘以一個公共因數后，一般可以調整比特?cái)?shù)，由此可以實現自適應編碼。88 5.7.1 JPEG標準標準n（4） 對DCT量化系數進行熵編碼，進一步壓縮碼率。可以采用算數編碼或Huffman編碼（可變字長編碼VLC）。對于當前子塊的DC系數與上一塊的DC系數之差值進行VLC編碼壓縮數據，由于DC分量是子塊的平均值，相鄰子塊間的相關性很強，同時，視覺上要求各子塊的平均灰度無明顯的跳躍，因此對DC的差值作無失真的熵編碼是合適的。對于AC系數不為零，采用Z字形方式（Zig-zig）進行一維掃描，然后

26、將非零系數前面的0的游程長度（個數）與該系數值一起作為統計事件進行VLC編碼。在基本系統中共推薦了兩組Huffman碼表，一組用于亮度信號Y，另一組用于色差信號U、V，每一組表又包括兩張表，一個用于DC分量，一個用于AC分量。 5.7.2 MPEG標準標準n 1987年，ISO和CCITT成立了“活動圖像專家組”（Moving Picture Expert Group），任務是制定用于數字存儲媒介中活動圖像及伴音的標碼標準。1991年11月提出了1.5Mb/s的編碼方案。1992年通過了ISO11172號建議，即MPEG標準。MPEG標準主要由視頻、音頻和系統三個部分組成，是一個完整的多媒體壓

27、縮編碼方案。 MPEG標準闡明了編解碼過程，嚴格規定了編碼后產生的數據流的句法結構，但是并沒有規定編解碼的算法。5.7.2 MPEG標準標準n1MPEG-1標準標準n MPEG-1標準為1.5Mbit/s數字存儲媒體上的活動圖像及其伴音的編碼。標準主要包括：系統、視頻、音頻、一致性、參考軟件等五部分，這五部分的簡單描述如下。 5.7.2 MPEG標準標準n1MPEG-1標準標準n第一部分：MPEG-1系統，主要描述如何將符合該標準的視頻和音頻的一路或多路數據流與定時信息相結合，形成單一的復合流。n第二部分：MPEG-1視頻，描述視頻編碼方法，以便存儲壓縮的數字視頻。n第三部分：MPEG-1音頻

28、，描述高質量的音頻的編碼表示和高質量音頻信號的解碼方法。n第四部分：一致性，描述測試一個編碼碼流是否符合MPEG-1碼流的方法。n第五部分：參考軟件。5.7.2 MPEG標準標準n MPEG-1的目的是滿足各種存儲媒體對壓縮視頻的統一格式的需要，可用于625線和525線電視系統，對傳輸速率1.5Mbit/s的存儲媒體提供連續的、活動圖像編碼表示，如VCD、光盤及計算機磁盤存儲等。下面僅介紹視頻和系統部分。 5.7.2 MPEG標準標準n 1）編碼圖像格式n MPEG-1處理對象是逐行掃描的圖像，對于隔行掃描的圖像源，必須在編碼前先轉換為非隔行格式。輸入的視頻信號必須是數字化的一個亮度信號和兩個

29、色差信號（Y，Cb ，Cr），經過預處理和格式轉換選擇一個合適的窗口、分辨率和輸入格式，要求色差信號和亮度信號在垂直和水平方向按2：1進行抽樣。MPEG-1編碼技術的選擇是基于高質量的連續活動圖像、高壓縮比以及對編碼比特流的隨機操作需求之間的平衡。為此定義了四種編碼幀：I幀、P幀、B幀和D幀。 5.7.2 MPEG標準標準nI幀：采用幀內編碼方法，無需參考其它幀，是獨立壓縮的，給出編碼序列的解碼的起始操作點，滿足隨機操作的要求，但是僅能獲得中等的壓縮比。nP幀：采用預測編碼的方法，利用過去的I幀和P幀進行運動補償預測，可以得到更有效的編碼。nB幀：采用雙向預測方法，能夠提供最大限度的壓縮。它需

30、要用過去和將來的參考幀I幀或P幀進行運動補償，但是B幀本身不能用作為預測參考幀。nD幀：僅含有DCT的直流分量。在D幀組成的序列中不含其它類型的圖。 5.7.2 MPEG標準標準n 2）編解碼n MPEG-1沒有規定編碼過程，僅規定了比特流的語法和語義，以及解碼器中的信號處理。在有B幀時，要有兩個幀存儲器分別存儲過去和將來的兩個參考幀，以便進行雙向運動補償。編碼器設計必須在圖像質量、編碼速率以及編碼效率之間進行綜合考慮，選擇合適的編碼工作模式和控制參數。在一些具體模塊的實現上，標準開放，例如運動矢量的估計算法、圖像的刷新機制、編碼控制等可以根據情況由設計者自行選用。 5.7.2 MPEG標準標

31、準n 編碼時輸入的視頻信號的每一幅圖像都包括一個亮度分量和兩個色差分量，編碼器必須首先為每幀選擇其類型。如果用到B幀，則編碼時必須對圖像的順序先進行調整，因?yàn)锽幀在預測時要利用它過去的I幀和P幀作為參考幀。編碼時的基本單元是宏塊，它包括六個 的子塊，其中四個是亮度塊，剩下的一個是色差信號Cr，另一個是色差信號Cb。宏塊是運動補償預測的基本單元、最小的量化步長選擇單元以及編碼控制單元。對于每個宏塊，要決定它的編碼模式，然后進行相應的處理。子塊則是DCT、量化以及“Z”字形掃描和VLC編碼輸出的基本單元。88 5.7.2 MPEG標準標準n 解碼是編碼的逆操作，由于無需運動估計，因此比編碼簡單。只

32、要根據接收到的碼流的語義進行相應的處理即可。當一幅圖像所有的宏塊都處理完畢，則整個圖像被重建。如果編碼序列包括B幀，則解碼后還應按顯示順序重新排序后才能進行顯示。 5.7.2 MPEG標準標準n 3）編碼視頻流的結構n MPEG-1編碼視頻比特流的構成共分為六層，最高層為序列層，下面依次為圖像組層、圖像層、宏塊條層、宏塊層和最低的塊層。由若干相連的宏塊可以組成宏塊條層，并且設置同步標志，便于在解碼端實現重同步；由若干圖像幀可以組成圖像組層，形成便于隨機存取的單元；由若干圖像組可組成視頻序列，便于形成特定的視頻節目。 5.7.2 MPEG標準標準n 圖像組是視頻隨機存取單元，長度隨意，可以包含一

33、個或多個I幀。編碼器可根據需要選擇圖像組的長度以及I、P、B幀出現的頻率和位置。在要求能隨機播放、快進、快倒等應用場合，可以使用較短的圖像組。MPEG-1可以在兩個參考幀I幀和P幀之間安排任意幅B幀。插入的B幀越多，編碼效率越高，但編碼器所需要的存儲器也越多，處理的實時性也越差。對于大多數景物而言，在參考幀之間插入兩個B幀比較適宜。一般每秒鐘使用兩次I幀，即在每15幀中安排一次I幀。 5.7.2 MPEG標準標準n2MPEG-2標準標準n MPEG-2標準是MPEG于1995年推出的第二個國際標準，標準號是ISO/IEC 13818，題目是通用的活動圖像及其伴音的編碼。它主要包括：系統、視頻、

34、音頻、一致性、參考軟件、數字存儲媒體的命令與控制（DSM-CC）、高級音頻編碼、10bit視頻編碼、實時接口等9個部分。 5.7.2 MPEG標準標準n 視頻部分和ITU-T的H.262標準等同，作為一個通用的編碼標準，它的應用范圍更廣，既包括標準數字電視、高清晰度電視，也包括MPEG-1的工作范圍。MPEG-1成為MPEG-2的一個子集，即MPEG-2的解碼器可以對MPEG-1碼流進行編碼。MPEG-2的視頻編碼方案與MPEG-1相類似，在編碼比特流的分層次組織上也有類似的地方。根據應用的不同，MPEG-2的碼率范圍為1.5100Mbit/s，一般情況下，只有碼率超過4Mbit/s的MPEG

35、-2視頻質量才能明顯優于MPEG-1。MPEG-2在區別不同應用的編碼參數上使用了所謂Profile和Level。國內的技術翻譯上將其稱為檔次和級別，或稱為型和級。表5.3列出了MPEG-2的型和級。2MPEG-2標準標準n 1）基于場或基于幀的DCTn 為了更好地適應隔行掃描視頻信號的特點，在DCT和運動估計算法中對幀和場進行了不同的處理。MPEG-2在把宏塊數據分割為塊的時候，可以選擇按幀分割或按場分割，相應地就可以在幀或場的模式下進行DCT編碼，以便在不同的情況下適當?shù)貙?duì)子塊的空間冗余度加以利用，從而得到最佳的壓縮效果。當序列是逐行時，或者圖像是場方式時，采用的分割方式與MPEG-1相同

36、；但對于隔行掃描的幀圖像，既可以采用上述按幀的分割方式，也可以采用按場的隔行分割方式。選擇的標準的依據是幀的行間相關系數和場的行間相關系數的大小。一般而言，對于靜止或緩變圖像和區域宜采用按幀的DCT編碼；反之，對于大的運動區域，則宜采用按場的DCT編碼。2MPEG-2標準標準n MPEG-2規定了四種圖像的運動預測方式和補償方式，即基于幀的預測模式、基于場的預測模式、168的運動補償以及雙場（DualPrime）預測模式。在具體使用時，必須考慮編碼是針對幀格式圖像還是場格式圖像。2MPEG-2標準標準n 2)編碼的可分級性n 為了擴大應用范圍和增強對各種信道的適應性，MPEG-2引入了三種編碼

37、的可分級性、即空間可分級性、時間可分級性以及信噪比（SNR）可分級性。可分級編碼的特點是整個碼流被分為基本碼流和增強碼流兩部分，基本碼流可以提供一般質量的重建圖像，但如果解碼器“疊加”上增強部分的碼流，就可以將圖像質量提高很多。可分級編碼的優點是同時提供不同的編碼服務水平，例如可以在一個公共的信道實現HDTV（High Definition Television，高清晰度電視）和SDTV的同播，以供不同水平的接收機使用，但代價是要增加一定的額外碼字。此外，MPEG-2還允許空間分級、時間分級以及SNR分級等以各種方式結合，形成多層次的分級擴展。3MPEG-4標準標準n MPEG-4是1999年

38、12月通過的一個適應各種多媒體應用的“視聽對象的編碼”標準，國際標號是ISO/IEC14496。它主要包括：系統、視覺信息、音頻、一致性、參考軟件、多媒體傳送集成框架、優化軟件、IP中的一致性、參考硬件描述等9個部分。n 與MPEG-1、MPEG-2不同，MPEG-4不僅僅著眼于定義不同碼流下具體的壓縮編碼標準，而是更多地強調多媒體通信的靈活性和交互性。一方面MPEG-4要求有高效的壓縮編碼方法，另一方面MPEG-4要求有獨立于網絡的基于視頻、音頻對象的交互性。3MPEG-4標準標準n 1）場景描述n 在目前的音頻和視頻應用中，圖像是矩形像素的序列，音頻是聲波強弱的數字表示。在MPEG-4中任

39、何一個場景被理解為由若干視音頻對象組成。MPEG-4能夠提供多種工具，把一組對象組合為一個場景。此時所必需的組合信息就構成了場景描述（Scene Description）信息，并且可以將他們編碼，與各種視音頻（AV）對象一起傳輸。場景描述信息具體定義了所有視音頻對象在場景中的組織和同步參數。3MPEG-4標準標準n 2）可視信息的編碼n MPEG-4同時支持自然和合成可視信息（如圖形、計算機動畫等）的編碼。對于自然視頻的編碼，MPEG-4仍然采用了預測、變換同時使用的混合編碼的框架。在和H.263兼容的基礎上還提供一些高層次的編碼方法，例如基于內容的編碼，允許對任意形狀視頻對象進行編碼。n M

40、PEG-4標準為可視視頻編碼提供了一個包含多種工具和多種算法的工具集，供用戶選擇，對各種應用提供不同的解決方法，以下是其中的幾例。3MPEG-4標準標準n（1）自然與綜合圖像的混合編碼；n（2）各種隱式2D網格的高效率壓縮；n（3）各種圖像和視頻的信息內容基（content-based） n 編碼；n（4）各種紋理、圖像和視頻的信息內容基的可分級編n 碼；n（5）空間域的、時間域的和質量的可分級性編碼；n（6）在誤碼多發環境中的誤碼健壯性（robustness）和n 復原能力。3MPEG-4標準標準n MPEG-4可視信息的編碼部分包括了許多內容，其工具集可以不斷地?cái)U(kuò)充進新的編碼工具，甚至用戶

41、自己的編碼方法也可以放入工具集，因此標準可隨時趕上技術的發展而保持長時間有效。3MPEG-4標準標準n3）MPEG-4數據結構n 在MPEG-4中，采用發送多媒體綜合框架（DMIF：Delivery Multimedia Intergration Framework）的結構，它極大地方便了多媒體的各種應用，且獨立于具體的通信網絡。對于用戶而言，DMIF是一個靈活的應用接口。MPEG-4的應用可以從DMIF申請到自己所需要的“服務質量”，如對帶寬、時延的要求等。3MPEG-4標準標準n MPEG-4的數據流主要分為兩個部分，與傳輸有關的下層及與媒體有關的上層。以發送數據過程為例，各種媒體的基本數

42、碼流通過基本碼流接口進入接入單元層，在該層進行分組打包處理，然后通過碼流復用接口進入靈活復用層（Flex Multip Lexing）。靈活復用層提供一種復用工具，將上層來的多路碼流進行匯合。復用后的數據再經過靈活復用接口送到傳輸復用層，最后送到一個具體的外部通信網絡，如ATM（Asynchronous Transfer Mode，異步傳輸模式）網或PSTN（Public Switched Telephone Network，公共交換電話網）網。 5.7.3 H.261標準標準 n1. 編碼方案的提出編碼方案的提出n 為適應可視電話和會議電視的需要，1984年國際電報電話咨詢委員會（CCITT

43、）的第15研究組，對于可視電話的編碼問題，提出了一個H.120標準，針對625行/幀，50場/秒，在PCM一次群上傳輸圖像信號，在此基礎上，1988年提出了一個傳輸速率為5級的標準， 。在綜合業務數字網ISDN（Integrated Service Digital NeTwork）中稱為H0 通道。1990年通過H.261建議“ 視聽業務的視頻編解碼器”，其中p=130，覆蓋了整個窄帶ISDN的基群信道速率。當H.261用于可視電話時，p=2速率只有128kb/s，當H.261標準用于會議電視時，建議p6，速率384kbit/s，最高可達2048kbit/s。5 , 4 , 3 , 2 , 1

44、,/384PskbitPskbitP/64 5.7.3 H.261標準標準n H.261 的編碼方案，其中p=130，對應的比特率為 。首次采用了 塊的DCT變換去除空間相關性，采用幀間運動補償預測方法去除時間相關性的混合編碼模式。這個編碼標準初步解決了靜止圖像、可視電話、會議電視、多媒體視頻的壓縮編碼的需要。從采用的技術來看，采用了最基本的編碼技術，通過組合應用，達到了預期的編碼效果。這些編碼方法都屬于混合編碼的范疇。H.261標準規定了視頻輸入信號的數據格式、編碼輸出碼流的層次結構以及開放的編碼控制與實現策略等技術。skbitP/64skbit /192064885.7.3 H.261標準

45、標準n2. H.261的圖像格式的圖像格式n 圖像的縱橫像素?cái)?shù)是圖像的基本格式。為使現行的各種電視制式方便地轉換為電視會議和可視電話的圖像形式，即同時適用PAL制（25幀/秒，625行/幀）和NISC制（30幀/秒，525行/幀）模擬電視標準。確保符合H.261標準的編解碼設備能在不同電視制式的國家使用和互通，H.261標準采用一種通用的公共中間格式，即CIF(Common Intermediate Format) 格式或通用的CIF中間格式。即對于更低比特率的應用，H.261標準采用了只有CIF圖像的更小圖像QCIF(Quarter Common Intermediate Format)格式

46、。主要參數如表5.4所示。 5.7.3 H.261標準標準5.7.3 H.261標準標準n3. 圖像信號的編解碼圖像信號的編解碼n 圖像信號的輸入、輸出指的是CIF或QCIF格式的數字信號，如果是NTSC、PAL或SECAM信號應先分解成R、G、B信號，經模數轉換再變換為Y、U、V亮度及色度信號，然后再轉換為CIF或QCIF格式和幀頻30Hz的信號，經幀存緩沖后進入輸入端。輸出仍然是CIF或QCIF格式、幀頻30Hz信號，經相反的變換，還原成視頻復合信號。輸出的比特流可以進入ISDN網或其它信道。 H.261信源編碼方框圖信源編碼方框圖 H.261信源編碼方框圖信源編碼方框圖n 圖示信源編碼方

47、框圖，信源編碼器的作用主要是數據壓縮，采用DCT變換后把系數量化，之后輸入到圖像復用編碼器。圖像復用編碼器的功能是把每幀圖像數據編排四個層次的數據結構，同時對交流DCT系數進行可變長度編碼（VLC），對直流DCT系數進行固定長度編碼（FLC），編碼位流送入傳輸緩沖器。傳輸緩沖器的存儲量是按比特率加上固定余量后確定的。由于圖像內容變更使傳輸比特率變更，可以在緩沖器中得到反映。由此傳給編碼控制方框，由編碼控制器控制信源編碼中量化器的步長，同時將步長輔助數據送到圖像復用編碼中的相應層次，以供解碼用。這樣就可以自動控制比特率的高低。以便適應圖像變更的內容，充分發揮既定的比特率的傳輸能力。 5.7.3

48、H.261標準標準n 在H.261標準的編解碼過程中，還要用到傳輸編碼器。其主要功能是插入BCH正性糾錯碼，以便傳輸終端的解碼器能檢測和糾正錯誤碼字。H.261中規定要用BCH糾錯碼，在解碼中可任選。另外傳輸碼中還要插入同步碼，以便解碼器正確解碼。n編碼控制器，除控制量化步長外，還控制編碼模式，即控制編碼應是幀間編碼還是幀內編碼。這一操作在信源編碼中進行。外部控制有如下兩個功能。n （1）CIF和QCIF格式的選擇；n （2）允許每二幀圖像之間有0到3幀圖像不傳。這主要是因?yàn)榭梢曤娫拡D像的幀間相關性很強，不傳的圖像可以由已經傳的圖像計算得到，這種方式屬于幀間編碼。 DCT變換變換n 由于DCT

49、變換核構成的基向量與圖像內容有關，且變換核是可以分離的，故可通過兩個一維DCT變換得到二維DCT變換。即先對圖像的每一行進行一維DCT變換，再對每一列進行一維DCT變換。而二維離散IDCT也可以通過兩次一維IDCT得到。DCT具有快速算法，它使得DCT運算的復雜度大大降低，從而減少了編解碼器的編解碼時間延遲。對圖像塊進行DCT變換后，得到變換域的數據塊，然后再對這些數據塊進行編碼。 DCT變換變換n【例5.4】 對圖像數據塊進行DCT編碼n原始圖像如圖所示。在其中取出一個 的子塊，對其進行二維DCT后，得到的變換域系數矩陣。88 DCT變換變換n灰度圖像素矩陣灰度圖像素矩陣n 229 211

50、229 226 230 202 205 209n 240 232 216 210 205 213 204 209n 218 231 230 224 189 139 208 203n 229 221 220 231 186 81 98 217n 234 233 233 239 181 86 77 201n 247 245 237 249 183 84 80 169n 202 224 255 175 84 92 80 129n 159 187 123 56 46 75 84 88 DCT變換變換n DCT變換域系數矩陣n 1453.11 253.95 51.04 -140.58 70.25 -25

51、.42 1.05 -1.71 n 246.26 -119.44 -40.78 48.80 21.07 19.60 -16.13 18.74 n-77.86 -58.15 28.09 85.50 -108.14 16.51 10.78 0.66 n 93.27 43.38 -52.39 -22.01 51.32 -6.22 22.32 -5.98 n-72.50 -14.31 13.89 7.21 28.75 -25.47 0.20 3.20 n 10.10 17.33 -14.53 -43.06 2.428 15.07 10.92 10.17 n -0.49 -11.42 -5.47 10.6

52、4 10.70 6.18 -34.84 13.51 n 5.83 -5.60 -2.61 -16.39 -28.95 15.96 3.40 5.37 DCT變換變換n 對灰度圖像進行二維DCT后，得到變換域系數矩陣，從系數矩陣數據可以看出，DCT變換系數分布非常不均勻，能量主要集中在左上角，這是圖像塊的直流和低頻交流分量，代表了圖像的概貌。而變換矩陣的右下角大部分系數較小，經過數據處理可以接近0，這是圖像的高頻分量，代表了圖像的細節。與原始圖像矩陣相比，DCT系數之間的相關性已經大大降低。DCT變換變換nDCT變換編碼的主要優點變換編碼的主要優點n（1）DCT變換的變換核不隨輸入變化，但是對于

53、大多數圖像而言，其去相關性接近于最佳的K-L變換，DCT變換后能夠有效地降低原始數據間的相關性。n（2）DCT變換所得系數的值大部分在0附近，并且用特定的掃描方法獲得0游程。這使得離散余弦變換編碼壓縮倍數較高，質量較好。n（3）DCT變換利用快速算法，而且僅在實數域內計算，沒有復數運算，計算簡單，有利于處理的實時性。 5.7.4 H.263標準標準n H.263標準制定于1995年，是國際電信聯盟針對64kbit/s以下的低比特率視頻應用而制定的標準。基本算法在H.261的基礎上進行了改進。因此具有更好的編碼性能。在比特率低于64kbit/s時，H.263可以獲得34db的質量改善。H.263

54、支持更多的圖像格式、更有效的圖像預測、效率更高的三維可變長編碼代替二維可變長編碼，增加了四個可選模式。 5.7.4 H.263標準標準n1. 數據組織與系統框架數據組織與系統框架n H.263系統支持五種圖像格式，參數如表5.5所示，所有的解碼器必須支持Sub-QCIF和QCIF格式，所有的編碼器必須支持Sub-QCIF和QCIF格式中的一種，其他格式由用戶自行決定。 5.7.4 H.263標準標準n H.263仍然采用圖像層P、塊組層GOB、宏塊層MB和塊層B四個層次的數據結構，但是與H.261不同的是，在H.263中，每個GOB包含的MB數目是不同的。H.263規定，一行中的所有像素只能屬

55、于一個GOB，因此對于不同的格式。一個GOB所包含的MB是不同的，對應的行數也不同。表5.6給出了H.263的分層結構示意圖。H.263的QCIF分層結構示意圖如圖5.12所示。 5.7.4 H.263標準標準 5.7.4 H.263標準標準 5.7.4 H.263標準標準n H.263仍然采用圖像層P、塊組層GOB、宏塊層MB和塊層B四個層次的數據結構，但是與H.261不同的是，在H.263中，每個GOB包含的MB數目是不同的。H.263規定，一行中的所有像素只能屬于一個GOB，因此對于不同的格式。一個GOB所包含的MB是不同的，對應的行數也不同。表5.6給出了H.263的分層結構示意圖。H

56、.263的QCIF分層結構示意圖如圖5.12所示。 5.7.4 H.263標準標準 5.7.4 H.263標準標準n 2. 運動預測n 1）1/2像素精度運動矢量預測n H.263采用1/2像素預測。在全像素精度預測后再執行1/2像素精度的搜索。運動矢量范圍為-16，15.5。半（1/2）像素位置的灰度值由線性插值得到，它們的位置示意圖如圖5.13所示。 5.7.4 H.263標準標準 5.7.4 H.263標準標準n線性插值的表示為 5.7.4 H.263標準標準n 2）運動矢量的差分編碼n 在H.263中，對運動矢量采用預測編碼。預測編碼采用與當前宏塊相鄰的三個宏塊的運動矢量的均值作為預測

57、值。當相鄰宏塊不在當前塊組時，如果只有一個相鄰宏塊在塊組外，則令該宏塊運動矢量為零計算預測值；如果有兩個宏塊在塊組外，則直接取剩下的宏塊的運動矢量作為預測值。 5.7.4 H.263標準標準n 3. 可選模式n 除缺省模式外，H.263還給出四種可選模式，無限制運動矢量模式、基于語法的算術編碼模式、高級預測模式和PB圖像模式供用戶選擇使用。n 1）無限制運動矢量模式n運動矢量可以指向圖像外，范圍擴展到-31.5，31.3。在攝像機運動或圖像沿邊緣運動時，采用無限制運動矢量模式可以提高編效率。圖像外的像素值是由圖像邊界像素值填充得到的。 5.7.4 H.263標準標準n 2）基于語法的算術編碼模

58、式n 基于語法的算術編碼模式代替了缺省模式中的三維可變長編碼。在相同圖像質量下，采用這種編碼模式可以降低5%左右的比特率。在可變長編碼中，任何一個符號均占用整數比特，從而導致了壓縮效率的下降，而基于語法的算術編碼模式?jīng)]有這個問題。 5.7.4 H.263標準標準n 3）高級預測模式n 在H.263標準中，高級預測模式是一個很重要的選項。在這種預測模式中需要考慮以下兩方面內容：一是對P幀的亮度分量采用交疊塊運動補償方法，即某一子塊的運動補償由本塊和周圍塊的運動矢量共同決定；二是對某些宏塊使用四個運動矢量，每個子塊都有一個運動矢量，用四個運動矢量取代原來宏塊的一個運動矢量。 5.7.4 H.263

59、標準標準n 4）PB圖像模式n PB圖像模式引入了一種新的幀，即PB幀。一個PB幀由一個P幀和一個B幀組成一起編碼。其中P幀是在缺省模式中采用的幀間編碼的幀，P幀由前面已經編碼的P幀或I幀來預測。而B幀在時間上處于前一P幀或I幀和當前P幀之間，由二者進行雙向預測，這種方式的關系如圖5.14所示。 5.7.4 H.263標準標準 5.7.4 H.263標準標準n 根據編碼方法B幀的質量不影響后續幀的編碼，因此采用粗編碼，可以提高一倍幀率。PB模式在場景快速運動或復雜運動時效果不佳，它適用于場景做簡單和緩慢運動的場合。 5.7.5 H.264標準標準n H.264視頻壓縮算法與MPEG-4相比，壓

60、縮比可提高近30%。H.264是DPCM和變換編碼的混合編碼模式。在技術上，采用統一的VLC符號編碼，高精度、多模式的位移估計，基于塊的整數變換、分層的編碼語法等措施使得H.264的算法具有很高的編碼效率，在相同的重建圖像質量下，比H.263節約50%左右的碼率，更適合窄帶傳輸。加強了對各種信道的適應能力，采用了“網絡友好的”的結構和語法，有利于對誤碼和丟包的處理；應用目標范圍較寬，以滿足不同速率及不同傳輸和存儲場合的需求；它的基本系統是開放的，使用無需版權。為了對各種視頻壓縮標準進行比較，表5.7總結了視頻壓縮標準發展歷程。 5.7.5 H.264標準標準n1. 幾項基本技術幾項基本技術n
