1、 居住空間空調機位精細化設計 分體式空調室內機+室外機+冷媒冷凝水管（含保溫約50mm）液體氣體液體氣體冷凝水排入下水管或室外夏天室外吸熱液 管氣 管放熱冷凝水排入雨水管或室外 對建筑室內設計的影響：優點是無需吊頂，對建筑層高的要求不高。 缺點是可見的設備多，室外機多，占用空間,不美觀。 三管外包保溫材料的尺寸大約在直徑5cm. 常用掛壁空調機室外機尺寸一覽表 (寬高深)mm空 調品 牌名 稱1匹掛壁1.5匹掛壁2匹掛壁適用面積1017m2適用面積1525m2適用面積2535m2室外機尺寸室外機尺寸室外機尺寸寬高深寬高深寬高深海爾780540250780540250780540250海信800

2、570260800570260格力850540320850540320美的780540250790540270春蘭650510250760540260長虹780550270780550270800560260科龍760540260760540260華寶760540260760540260格蘭仕830500310830500310奧克斯820540320820540320 新科700530250760530255 富士通700540250700540250大金770550290770550290830740300夏普730540250780540270800640300松下78054029078

3、0540290日立780500300820520280800590350三星740530260740530260700620280三菱重工790540250850640290890840350LG770540250770540250各品牌外機較大各品牌外機較大尺寸尺寸匯總匯總850570320850640320890840350 各品牌外機平均各品牌外機平均尺寸匯總尺寸匯總790550280 安裝、散熱、底座空間安裝、散熱、底座空間+250+200+200 空調板最小凈尺寸（滿足相對最大值）1100840520 空調板最小凈尺寸（滿足相對平均值）1040750480注：同一品牌相同制冷能力的空

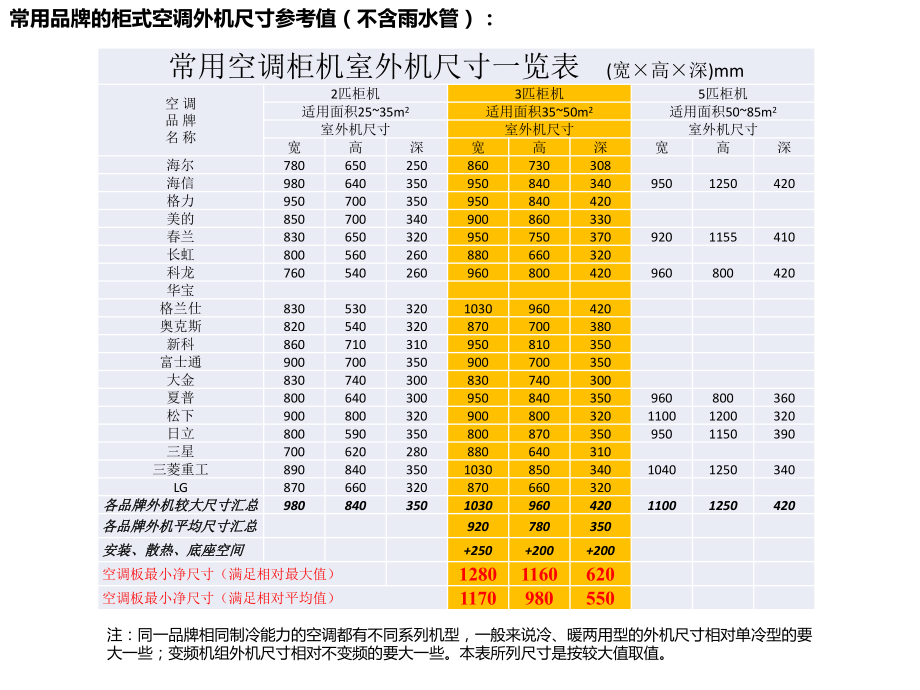

4、調都有不同系列機型，一般來說冷、暖兩用型的外機尺寸相對單冷型的要大一些；變頻機組外機尺寸相對不變頻的要大一些。本表所列尺寸是按較大值取值。常用品牌的掛壁式空調外機尺寸參考值（不含雨水管） ：常用空調柜機室外機尺寸一覽表 (寬高深)mm空 調品 牌名 稱2匹柜機3匹柜機5匹柜機適用面積2535m2適用面積3550m2適用面積5085m2室外機尺寸室外機尺寸室外機尺寸寬高深寬高深寬高深海爾780650250860730308海信9806403509508403409501250420格力950700350950840420美的850700340900860330春蘭8306503209507503

5、709201155410長虹800560260880660320科龍760540260960800420960800420華寶格蘭仕8305303201030960420奧克斯820540320870700380 新科860710310950810350 富士通900700350900700350大金830740300830740300夏普800640300950840350960800360松下90080032090080032011001200320日立8005903508008703509501150390三星700620280880640310三菱重工89084035010308503

6、4010401250340LG870660320870660320各品牌外機較大各品牌外機較大尺寸匯總尺寸匯總980840350103096042011001250420 各品牌外機平均各品牌外機平均尺寸匯總尺寸匯總920780350 安裝、散熱、底座空間安裝、散熱、底座空間+250+200+200 空調板最小凈尺寸（滿足相對最大值）12801160620 空調板最小凈尺寸（滿足相對平均值）1170980550注：同一品牌相同制冷能力的空調都有不同系列機型，一般來說冷、暖兩用型的外機尺寸相對單冷型的要大一些；變頻機組外機尺寸相對不變頻的要大一些。本表所列尺寸是按較大值取值。常用品牌的柜式空調外

7、機尺寸參考值（不含雨水管）：AABCDEE（注：本圖假設外機為左側、后方進風、右側帶閥門。）單面進、出風要點：1 A、B點尺寸為保證通風和安裝的最小要求，不可突破。2 C點意即空調對墻吹風，容易造成空調死機。在圖示情況下不可突破尺寸要求。3 為避免回風和雨水順百頁流入外機，外機與百葉之間的距離建議在60公分左右。4 排水管如布置在空調位中，應盡量靠D方向，但應根據空調位開門位置調整?？照{外機進出風、安裝空間說明（一）：進風空間出風空間安裝維修（注：本圖假設外機為左側、后方進風、右側帶閥門。）立面方向排風距離要點：從大量用戶使用來看，無論采用幾面進、出風，外機高度方向最小需留100的進氣距離，方

8、可保證空調使用效率?？照{外機進出風、安裝空間說明（二）：結合各品牌外機尺寸綜合考慮，在條件允許的情況下可以3匹機來考慮，尺寸要求如下：常規值： 長1280X高1160X厚620；最小值： 長1170X高940X厚550。空調機位尺寸總結（不含雨水管） ：空調機位尺寸總結（含雨水管） ：含雨水管和地漏的分體式空調板的兩種尺寸(a) 3P柜機(b) 1.5P掛機(配合凸窗）四種尺寸最大最小值凸窗、陽臺圖紙常見問題分析（一）：錯誤：冷媒冷凝管道橫穿并暴露在陽臺。較好：冷媒冷凝管道不影響外觀，便于以隱藏。圖紙常見問題分析（二）：錯誤：設計時沒有考慮電視背景墻與室外機位的關系。正確：室內柜機就近與室外機

9、相連。錯誤：1. 無法檢修。2. 冷媒冷凝管道對室內立面的 影響較大。較好：1. 冷媒冷凝管道從室外墻角 連接到室外機。圖紙常見問題分析（二）：錯誤：設計時沒有考慮空調管線的走向，對室內立面有較大影響。正確：設計時盡量考慮空調管線對室內外的影響，管道盡量短且隱蔽。冷凝水管接入地漏空調的安裝、開洞、插座位置尺寸設計 空調掛機插座及墻面開孔高度：保證進風寬度保證開關位置和管道位置不沖突保證外墻開洞高度，冷凝水坡度保證開關位置和管道位置不沖突保證外墻開洞高度，冷凝水坡度 多聯機中央空調室內機+室外機+冷媒管+冷凝水管嵌入式（200*900*900）天花暗藏式(機身厚度200-300）室內機室外機冷媒

10、管（70）冷凝水管（50，帶保溫） 多聯機中央空調：室內機+室外機+冷媒管+冷凝水管 對設計的影響：優點是設備隱藏在吊頂內部，美觀、統一，室外機設備集中。 缺點是局部需要吊頂，降低高度。要點：1.空調外機的尺寸.2.吊頂的預留高度:梁下預留管道高度;板下設備預留高度;1. 固定組合多聯機的設備尺寸與戶型面積的關系，以大金空調為例（僅供參考）：房型面積室外機較大尺寸外機數量外機種類室內機種類內外機最大高差單根配管最大長度系列外機形式24m2-44m2770*936*3201臺一拖2天花內藏風管機掛壁機15m25mLP系列80m2-110m2770*936*320根據需求一拖2-3一拖1天花內藏風

11、管機直流變頻分體風管機15m50mPMX系列105m2-140m21345*900*3501臺一拖3-5天花內藏風管機15m50mLMX系列2. 自由組合房型面積室外機較大尺寸外機數量外機種類室內機種類內外機最大高差單根配管最大長度備注60m2-100m2990*940*3201臺一拖2-3一拖2-4天花內藏風管機天花嵌入式導管內藏式掛壁機15m25m3MX/4MX系列110m2-200m21345*900*3501430*940*3501臺一拖多（最多13臺）天花內藏風管機天花嵌入式導管內藏式天花板嵌入式（環繞氣流）落地內藏式掛壁機外機高于內機時50m;外機低于內機時40m50m家用VRV1

12、80m2 以上1680*930*7651680*1240*765根據需求多臺組合一拖多天花內藏風管機天花嵌入式導管內藏式天花板嵌入式（環繞氣流）天花板嵌入式（雙向氣流）落地內藏式掛壁機外機高于內機時50m;外機低于內機時90m165mVRV*: VRV空調安裝時應保證兩側各有不小于100mm的安裝空間，進風側應有不小于300mm的進風距離，前方離百頁窗應有不小于500mm的檢修距離；200平米以下可考慮采用家用VRV，空調板空間預留參考分體機。為便于建筑師估算室外機尺寸，根據以上表格系數，簡單總結如下（僅供參考）：多聯機的設備尺寸與戶型面積的關系，以大金空調為例（僅供參考） ：房型面積室外機較

13、大尺寸可用系列60m2-100m2990高*940長*320寬PMXX系列、3MX/4MX系列100m2-200m21345高*900長*350寬1430高*940長*350寬家用VRV200m2 左右1680高*930長*765寬VRV 預留尺寸-水平方向預留尺寸-水平方向VRV外機的空間預留尺度：1. 多聯機中央空調系統：通過在每個房間的吊頂內設置1-2個室內機，送回風方式主要采用側送下回、側送側回、下送下回三種兩種送回風形式。2. 本案采用的都是側送下回的形式。3. 冷媒管與室外機相連；冷凝水管冷凝水排到衛生間的下水管；有些室內機都帶有冷凝水提升泵，冷凝水可以強制提升250750mm，避

14、免冷凝水回流。各個室內機的冷凝水就近排入衛生間或廚房下水井；冷凝水管坡度約千分之五。大空間：吊頂內設備預留高度板下400 (沒有新風系統情況下)小空間：吊頂內設備預留高度板下400(沒有新風系統情況下)梁下：預留150(沒有新風系統情況下)保證空調室外機散熱的基本條件保證保證室外機散熱的基本條件室外機散熱的基本條件1) 頂出風機組放置在陽臺上，導致進出風短路、散熱不暢，并影響機組檢修位置；故需要改為水平側送風機組；2) 機組出風方向有防風雨百葉遮蔽，通風效率會大大降低；出風受百葉的擾動，同時影響到機組的進風；必須改為水平百葉或加大百葉間距、并采用表面光滑的材料；3) 水平出風機組放置在狹窄的內

15、陽臺上，進出風通道過小并相互干擾，散熱不暢、難以檢修；需要擴大陽臺寬度，或移出機組；4) 機組深入建筑的凹槽內，出風難以排至大氣中，外界的新鮮空氣也不能進入凹槽內；必須移至凹槽外沿；保證保證室外機散熱的基本條件室外機散熱的基本條件俯視圖機組之間間隔過小，導致各自的風量不足；或排出的熱氣影響到其它機組的散熱；需要移走部分機組；保證保證室外機散熱的基本條件室外機散熱的基本條件綜上所述，影響空調散熱常見的幾個因素：1.建筑本身結構的影響建筑結構對空調散熱影響很大，如擺放空調的空間過于狹窄，導致空調回風不暢影響空調的正常運行。2.防風雨百葉的影響防風雨百葉直接影響空調的回風面積，開口率越小，水平角度越

16、大，空調散熱效果越差。3. 空調擺放位置的影響空調擺放位置也很重要，盡量避免室外機對吹擺放而且空調盡量移至凹槽外沿。 空調位遮擋百葉研究1. 百頁根據頁片傾斜的角度分為：斜向上百頁、斜向下百頁和矩管百頁。2. 斜向百頁又有“一”型百頁和“Z”形百頁。注意：不論百頁何種形式，均需在空調板內另設排水系統。（a）向下型的斜向百頁：優點： 防雨效果好。缺點： 通風效果難以確保適用于：對防水要求非常高，同時對美觀要求不高的位置，濕熱 多雨的地區。 在這種百頁的內部，其墻面應與空調設備、管線顏色 一致。由于這種百頁的建筑立面效果較差，所以不建 議采用，可用矩管百頁代替?？照{位遮擋百葉研究向下型的斜向百頁：

17、 （a）向下型的斜向百頁空調位遮擋百葉研究向上型的斜向百頁：（b）向上型的斜向百頁：優點： 立面上可以更好的遮擋空調設備及管線，建筑更 美觀。缺點： 防雨功能差。適用于：對美觀要求高，防水要求不高的位置，干旱少雨 的地區。這種百頁與空調機之間建議保持5公分左 右的距離。避免過遠產生回風，過近將雨水引入 空調外機體內部。 （b）向上型的斜向百頁空調位遮擋百葉研究 矩管百頁：（c）矩管百頁：由矩形鋁合金管構成，水平 布置的排列狀矩形管。優點： 立面上可以更好的遮擋空調設備及管線，建筑更美 觀，防雨功能較好。缺點： 成本較高。適用于：對美觀要求高，防水要求較高的位置，濕熱多雨的地 區。這種百頁與空調機之間建議保持5公分左右的距 離。避免過遠產生回風，過近將雨水引入空調外機 體內部。 （c）矩管百頁 現場案例空調板的一些總結1. 若必須采用操作人員爬到室外安裝的方式，那設計時應注意，但凡
