1、消防水泵房施工方案一、工程概況福泉中學建設工程室外消防水池及泵房工程，工程擬建于福泉中學校內。新建建筑總建筑面積 226.19平方米，分兩層，負一層建 筑面積202.73平方米，地上一層建筑面積 23.46平方米。消防水泵 房屬廠房供水系統的主要設施，由兩局部構成消防水池和消防水泵 房，消防水池屬鋼筋砼箱式結構，占地面積 M2，箱體蓄水量600M3， 底板厚600,墻壁厚450,雙層網片筋布置砼標號C25抗滲S8。水池 內壁抹20厚1： 2防水砂漿，外壁用15厚1： 2水泥砂漿抹面。消防 水泵房是廠區供水系統的動力設施，由消防水泵站，泡沫灌室及變配 電室構成，結構形式為單層磚混結構，建筑面積9

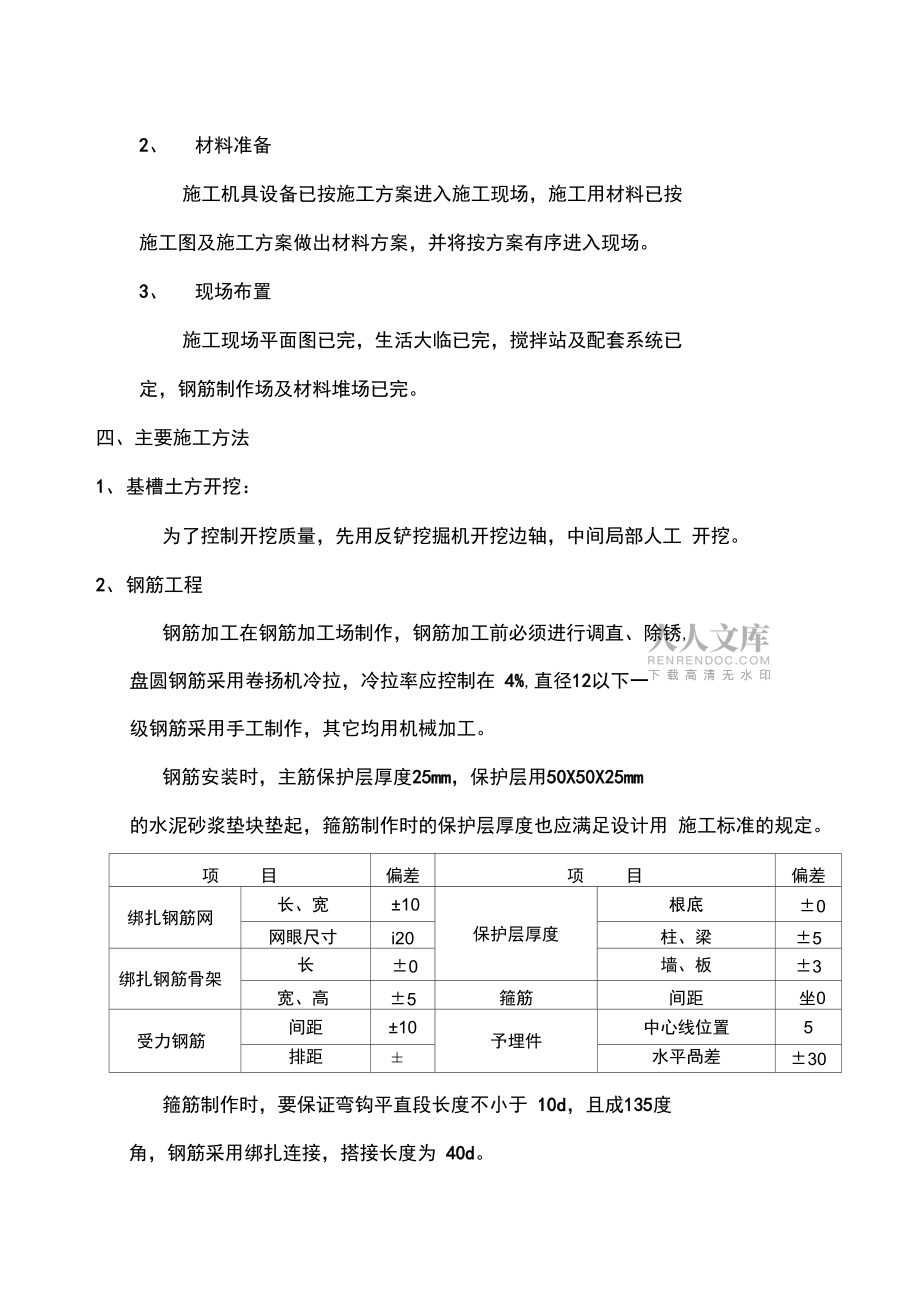

2、0M2，層高4。8M， 根底為900寬，250厚的C15砼條形根底，消防水泵站室內有消防水 泵設備根底4個。本工程施工期在夏季施工前必須編制確實可行的夏季施工措施， 加強夏施質量。二、工程量統計間臺1#端臺煤塔砼m3803503058鋼筋 T10.831.4548模板m254113455800三、施工準備1、技術準備施工圖自審、會審，技術交底已完成，測量控制網已完成,各種施工用的圖表已到位，全部技術資料將嚴格按我公司貫標程序登記。2、材料準備施工機具設備已按施工方案進入施工現場，施工用材料已按施工圖及施工方案做出材料方案，并將按方案有序進入現場。3、現場布置施工現場平面圖已完，生活大臨已完，攪

3、拌站及配套系統已定，鋼筋制作場及材料堆場已完。四、主要施工方法1、基槽土方開挖：為了控制開挖質量，先用反鏟挖掘機開挖邊軸，中間局部人工 開挖。2、鋼筋工程鋼筋加工在鋼筋加工場制作，鋼筋加工前必須進行調直、除銹, 盤圓鋼筋采用卷揚機冷拉，冷拉率應控制在 4%,直徑12以下一 級鋼筋采用手工制作，其它均用機械加工。鋼筋安裝時，主筋保護層厚度25mm，保護層用50X50X25mm 的水泥砂漿墊塊墊起，箍筋制作時的保護層厚度也應滿足設計用 施工標準的規定。項目偏差項目偏差綁扎鋼筋網長、寬±10保護層厚度根底±0網眼尺寸i20柱、梁±5綁扎鋼筋骨架長±0墻、板&#

4、177;3寬、高±5箍筋間距坐0受力鋼筋間距±10予埋件中心線位置5排距±水平咼差±30箍筋制作時，要保證彎鉤平直段長度不小于 10d，且成135度 角，鋼筋采用綁扎連接，搭接長度為 40d。鋼筋綁扎前應核對成品鋼筋的型號及外形尺寸、數量、規格、 直徑等，鋼筋綁扎時應先搭設骨架，每個節點均應扎牢。4、模板工程。合模前應對隱蔽工程進行報驗，合格前方可合模。模板采用定 型組合鋼模板支設，模板的加固要求做到穩固，結實。防止在澆 筑砼時發生跑模、縮模等影響砼成形質量的問題。5、砼工程。 、澆筑砼前要檢查砂、石、水泥、外加劑的合格證復檢報告是否合格，合格后提出報驗

5、。 、檢查模板尺寸是否正確，符合設計要求方可提出報驗。經監理單位檢驗鑒定前方可澆筑砼。砼澆前先用水沖洗模板底層，對于木模板要澆水潤濕。在施工縫及構造柱澆筑前，應先澆以同 配比的水泥砂漿2-3cm。 、砼運輸、澆筑及間歇的全部時間不應超過混凝土的初凝時 間。 、砼在到達拆模要求前方可拆模。砼要加強養護，養護時間 不得少于7天。項目偏差項目偏差:軸線位置根底15外表平整度8墻、柱、梁8予埋設施 中心線予埋件10垂直度層咼w 5M8予埋螺栓5標咼層咼±0予埋管5全高±30予留洞中心線位置15截面尺寸+& -56、抹灰工程在施工前應先將腳手架眼堵好，并對墻面進行澆水濕潤，對

6、砼 基層要先刷配有107膠的素水泥漿一道，以防止出現空鼓、開裂 等質量問題。施工要先貼餅、沖筋，并掛線檢查，成活后的墻面要注意成品 保護。五、質量要求。1、質量目標為創立市優工程，施工中認真貫徹設計及有關標 準要求，使分項工程一次合格率到達 100%。2、質量管理實行三級檢查制度，重點把握關鍵工序。密切配 合業主、監理、設計院做好檢查驗收工作。按工程建設檢查程序 進行報驗。經檢驗合格方可進入下道工序。3、建立單位工程工程部質量保證體系。4、進場材料必須進行復檢，報驗合格前方可進場使用。5、根據設計標準做好技術交底工作，關鍵工序一定要交底清 楚，落實到位。六、平安技術措施與規程1、要認真落實平安

7、生產責任制，貫徹執行國家平安生產的法 律、法規。嚴格執行平安規章制度，實現平安施工作業，平安防護標準化。科學化，建立健全平安保障體系。見附圖2、高空作業施工前應逐級進行平安核技術教育及交底，落實所有平安技術措施和人身防護用品，未經落實時不得進行施工。3、高處作業中的平安標志、工具、電氣設備和各種設施必須 在施工前加以檢查，確認其完好，方能投入使用。4、按規定使用平安帽、平安帶、平安網、漏電保護器，并做到充分利用。()、 砼工程1、 原材料要求：水泥應采用普通硅酸鹽水泥或硅酸鹽水泥，不 宜用火山灰質硅酸鹽水泥和粉煤灰硅酸鹽水泥，蒸汽養護時 用水泥品種經試驗確定，水泥的標號不應低于32.5,最小水

8、 泥用量不宜小于300kg/m3，水灰比不應大于0.6。2、 砼的拌制：1) 、砼原材料加熱應優先采用加熱水的方法，當加熱水仍不能滿足要求時，再對骨料進行加熱，水、骨料加熱的溫度不 得超過表一的規定，假設到達規定溫度后，仍不能滿足要求 時，水的溫度可提高到100C,但水泥不得與80C以上熱水 直接接觸，投料時應先投骨料和水，最后才投入水泥。水泥標號拌合水溫度骨料溫度標號小于42.5的普通硅酸鹽水泥及硅酸鹽水泥8060標號等于或大于42.5的普通硅酸鹽水泥及硅酸鹽水泥60402) 、 砼不宜露天攪拌，應搭設暖棚，優先選用大容量攪拌機， 以減少砼拌制過程中的熱量損失， 攪拌前用熱水或蒸汽沖洗 攪拌

9、機，砼的攪拌時間應比常溫條件下延長 50%。3) 、 水泥應儲存在暖棚內，不得直接加熱，骨料應儲存在暖 棚內，假設條件不具備時，可采用覆蓋法，即用棉氈、彩條 布加以覆蓋，骨料必須清潔， 不得含有冰雪和凍塊， 以及易 凍裂的物體， 在使用含有摻有含有鉀、 鈉離子的外加劑時不 得使用活性骨料。4) 、 拌制摻外加劑的砼時，如外加劑為粉劑，可按要求摻量 直接撒在水泥上和水泥同時投入， 如外加劑為液體， 使用時， 應先配制成規定濃度的溶液， 要分別置于有明顯標志的容器 內，不得混淆。5) 、砼拌合物的出罐溫度不宜低于 10C。入模溫度不得低于5C。3、砼的運輸和澆筑1) 應盡量縮短運輸時間，減少運輸距

10、離，罐車外要掛好保溫套。2) 砼在澆筑前， 應去除模板和鋼筋上的冰雪和污垢， 裝運拌和物 的容器應有保溫措施。3) 要加快澆筑時間，加強砼的振搗，盡可能提高砼的密實度，振 搗時間應比常溫時有所增加。4) 分層澆筑厚大的整體結構時， 已澆筑砼的溫度， 在未被上層砼覆蓋前，不應低于計算規定溫度，也不得低于2C5施工縫的位置應留在溫度應力較小處， 繼續澆筑時， 要對舊砼 外表進行加熱，使其溫度和新澆筑砼的入模溫度相同。6冬期不得在強凍脹性地基上澆筑砼， 在弱凍脹性地基上澆筑時 地基上應進行保溫，以免遭凍。4、砼的養護1、暖棚法：用腳手架搭起骨架， 用彩條布圍護， 加熱用的熱源 有條件時用蒸汽，不具備

11、時，采用煤炭生爐加熱。棚內各點溫 度均不得低于5C。2、 砼澆筑完后，應馬上用保溫材料進行覆蓋， 覆蓋時的溫度不 得低于2C。3、 2，摻防凍劑的砼溫度降低到防凍劑規定溫度以下時，砼強 度 不得低于 35N/CM 2。5、溫度測量 砼澆筑過程中設專人測量溫度，測溫包括水溫、砂、石料溫度， 砼出罐溫度、砼入模溫度、室外溫度、暖棚內溫度，砼硬化過程 溫度。每天測量四次。現場環境溫度在每天 2：00、8：00、14：00、20：00 測量四次， 對拌合物出料溫度、運輸、澆筑溫度，每 2 小時測量一次。6、砼試塊 在砼施工過程中，要在澆筑地點隨機取樣制作試件，試件每次取 樣應同時制作三組試件，一組在

12、20C標準條件下養護28天試壓, 一組與構件在同條件下養護至14天，在砼溫度到達0C時負溫 砼為溫度降到防凍劑的規定溫度以下時試壓，一組與構件在同 條件下養護至14天，然后轉入20C標準條件下繼續養護21天， 在總齡期為35天時試壓。二、鋼筋工程1、冬季在負溫條件下焊接鋼筋，應盡量安排在室內進行，如必 須在室外焊接，其環境溫度不宜低于-20 C，風力超過3級 時應有擋風措施。2、大批量的鋼筋構件閃光對焊應在暖棚內進行，負溫下閃光對 焊應增設防風保溫棚，采用瓦楞石棉板搭設。焊接時，調伸 長度應增加10% 20%,以利于增大加熱范圍，焊后未冷卻 的接頭，嚴禁碰到冰雪。3、在負溫條件下冷拉鋼筋時，其

13、控制應力應較常溫提咼，而冷 拉率確實定應與常溫施工相同。項次鋼筋級別冷拉控制應力MPa最 大冷拉率常溫-20 C1I280310102H級d<254504805. 5H級d>254304605. 54、在負溫條件下進行電渣壓力焊時，接頭藥盒撤除的時間宜延長2min左右，接頭的渣殼宜延長5mm,方可打渣。三、 砌體工程1、 砌體工程的冬季施工采用外加劑法， 即摻加防凍劑， 防凍劑 的摻加量按說明采用2、 普通磚、空心磚、 混凝土小型空心砌塊、 加氣混凝土砌塊在 砌筑前，應去除外表污物、 冰雪等， 遭水浸后凍結的磚或砌 塊不得使用。3、砂漿采用普通硅酸鹽水泥拌制， 根底砌筑用 M5 水

14、泥砂漿砌 筑，上部結構采用 M5 混合砂漿砌筑， 冬季砌筑不得使用無 水泥拌制的砂漿。4、石灰膏宜保溫防凍，如遭凍結，應經融化前方可使用。5、拌制用的水泥宜放在暖棚內， 砂子最好放在暖棚內或用蒸汽 加熱，假設條件不具備， 可用彩條布或棉氈覆蓋， 拌制砂漿 所用的砂不得含有直徑大于 1CM 的凍結塊和冰塊。6、拌合砂漿時，水的溫度不得超過 80C。砂的溫度不得超過 40C,當水溫超過規定時，應將水、砂先行攪拌，再加水泥， 以防出現假凝現象。7、冬季砌筑砂漿的稠度， 宜比常溫施工時適當增加， 可能過增 加石灰膏或粘土膏的方法來解決。8、水的加熱方法，當有供汽條件時，可將蒸汽直接通入水箱， 也可用鐵桶等燒水， 砂子可用蒸汽排管， 火坑加熱， 也可將 汽管插入砂內直接加熱，直接通汽需注意砂的含水率的變 化，采用蒸汽排管或火坑加熱時， 可在砂上澆些溫水 加水 量不超過 5%，以免冷熱不勻，也可加快加熱速度。9、冬季砂漿應儲存在保溫灰槽中， 砂漿應隨拌隨用， 砂漿的儲 存時間不宜超過20min，嚴禁使用已遭凍結的砂漿，不準單 以熱水摻入凍結砂漿內重新攪拌使用， 也不宜在砌筑時間砂 漿內
