1、5.1.3.21無法與電子制動控制模塊通信電路說明電子制動控制模塊通過端子30傳送/接收申行數據。蓄電池通過端子1和25持續地為電子制動控制模塊提供電壓，通過端子29提供可控點火電壓。電子制動控制模塊通過端子13和38接地。診斷幫助導致無法與電子制動控制模塊通信故障的典型原因：,電子制動控制模塊端子接觸不良電子制動控制模塊端子13和38失去接地電子制動控制模塊端子1和/或25失去蓄電池電壓電子制動控制模塊端子29失去點火電壓,數據線路開路/接地,數據線路電阻過高無法與電子制動控制模塊通信步驟操作值是否1是否執行了“See5.1.3.1診斷系統檢查一防抱死制動系統.”?-至步驟2至“See5.1

2、.3.1診斷系統檢查一防抱死制動系統.”21. 關閉點火開關。2. 斷開電子制動控制模塊(EBCM哉束。3. 將電壓表連接至電子制動控制模塊線束端子1,然后再連接至車身接地點。電壓是否在規定范圍內？B+至步驟4至步驟31.修理造成至端子1電壓過低的故障源。系32.校查保險絲th估刀路，端了-統正-是否接觸不良，導線是否接地。常是否發現故障并加以排除？將電壓表連接至電子制動控制模塊線束B至4端子25,然后再連接至車身接地點。+步驟至步驟5電壓是否在規定范圍內？61.修理造成至端子25電壓過低的故障源。系52.校查保險絲th估刀路，端了-統正-是否接觸不良，導線是否接地。常是否發現故障并加以排除？

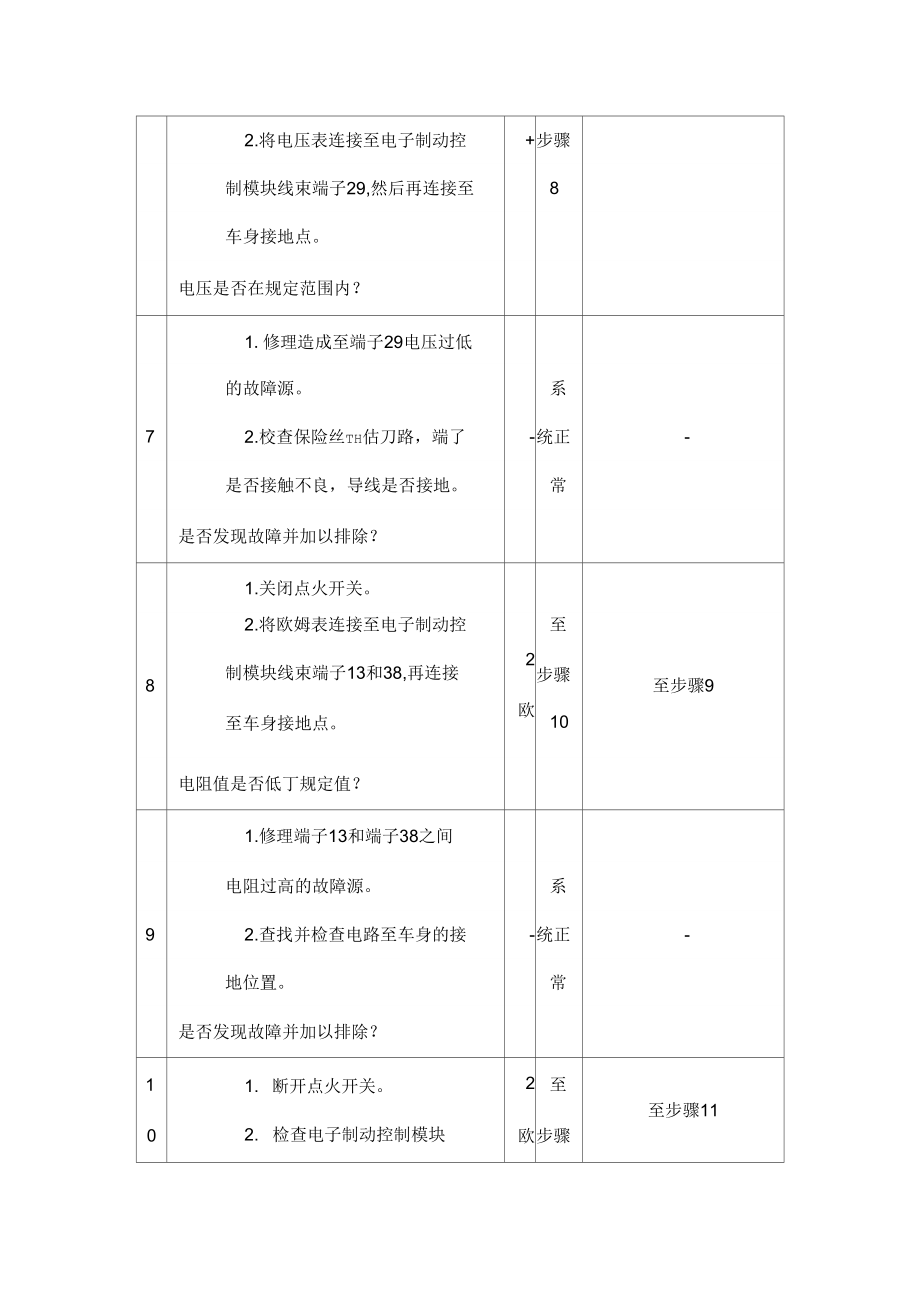

3、61.接通點火開關。B至至步驟72.將電壓表連接至電子制動控+步驟制模塊線束端子29,然后再連接至8車身接地點。電壓是否在規定范圍內？1.修理造成至端子29電壓過低的故障源。系72.校查保險絲th估刀路，端了-統正-是否接觸不良，導線是否接地。常是否發現故障并加以排除？1.關閉點火開關。82.將歐姆表連接至電子制動控制模塊線束端子13和38,再連接至車身接地點。2歐至步驟10至步驟9電阻值是否低丁規定值？1.修理端子13和端子38之間電阻過高的故障源。系92.查找并檢查電路至車身的接-統正-地位置。常是否發現故障并加以排除？101. 斷開點火開關。2. 檢查電子制動控制模塊2歐至步驟至步驟11(EBCM哉束是否仍與電子制動控制模塊(EBCM斷開。3.將歐姆表連接至電子制動控制模塊端子30和數據鏈路連接器(DLC)端子12。電阻值是否低丁規定值？修理端子30和數據鏈路連接器端子12之間電阻過高的故障源。是否完成修理？1. 關閉點火開關。2. 檢查電子制動控制模塊線束是否仍斷開。3. 將歐姆表連接至電子制動控制模塊線束端子40,再連接至車身接地點。電阻是否為無窮大，即開路？查找并修理數據線路對地短路
