1、探析室外給水管道的安裝及質量控制室外給水管道的安裝是整個工程項目給水系統中不行缺少的組成部分,其工程質量的優劣將直接影響整個給水系統的正常運行,作為工程施工人員應嚴格掌握室外給水管道的施工質量,抓好事前、事中、事后的管理工作?，F僅就給水管道的安裝加以分析,針對較易消失的各種質量問題提出解決方案。一、室外給水管道的安裝工藝流程室外給水管道安裝工藝流程一般為：放樣挖槽管道接口安裝管道安裝管道試壓管道沖洗消毒管溝回填。放樣所謂放樣，就是確定管道要埋設的位置和經過的路線，在工地作實際的測量、規劃、定位，在定線前，管溝經過路線的全部障礙物都要清除，并預備木樁與石灰(在內街放樣可以采納紅漆)，依批文圖的路

2、線定線、放樣，以便于管溝的挖掘。假如由于避開通信、電纜、煤氣、排水、化糞池等地下設施及電桿要變更管線，必需經過設計單位同意，并出設計變更圖才予以施工。挖槽1.挖槽之前應當充分了解開槽地段的土質及地下水位狀況，依據管道直徑、埋設深度、施工季節和地面上的建筑物等狀況確定溝槽的形式。2.溝槽開挖采納人機協作的方法，在確認無地下障礙的地段采納挖掘機開挖，有地下障礙或障礙不清晰的地段，溝槽采納人工開挖方法，機械挖土應留出20cm厚余土，再用人工統一清底至設計標高，不允許破壞槽底原狀土。管道管底應鋪設200mm300mm厚中砂，整平夯實后方可鋪設管道。3.溝槽邊坡比為1：0.33，遇不堅實土壤地段，溝槽兩

3、側可以加大放坡，不宜長時間晾槽。溝槽有地下水狀況時，應有排水措施，可采納明溝集水井或人工降低地下水位。管道接口安裝1.給水管道常采納球墨鑄鐵管、混凝土管、鋼管等管材，這些管材多采納承插連接。承插連接就是將管子(管件)的插口插入管道的承口內，四周充塞填料進行密封的一種連接方式。承插連接常用的填料有：油麻、膠圈、水泥、石棉水泥、石膏、青鉛等。2.承插連接分為剛性承插連接和柔性承插連接兩種。剛性承插連接是用管道插口插入管道的承口內，對正后，先用嵌縫材料嵌縫，然后用密封材料密封，使之成為一個堅固的封閉的管道接口。柔性承插連接接頭在管道承插口的正封口上放入富有彈性的橡膠圈，然后施力將管子插端插入，形成一

4、個能適應肯定范圍內的位移和振動的封閉管接頭。管道安裝1.把預制完的管道先在槽口排列成行，并檢查接口、管膛清理狀況。2.承口朝來水方向挨次安裝。管道中心線必需與定位中心線全都，調整管底標高。管道轉彎處及始端應采納木方等支撐堅固，防止捻口時管道軸向移動。承插口之間的環形間隙應勻稱全都，不得小于3mm。3.管道臨時停止安裝時，兩端應臨時封堵，以防止異物進入管內。4.閘閥安裝時，應先將法蘭閘兩端管件進行組裝連接，整體安裝就位。法蘭接口橡膠墊尺5.井室砌筑應嚴格按圖紙及設計要求的幾何尺寸和技術要求砌筑。閘井磚砌井室內壁用1：2水泥砂漿抹面，厚10mm。井室砌筑時預埋止水環和鋼套管，待穿管后用油麻、水泥砂

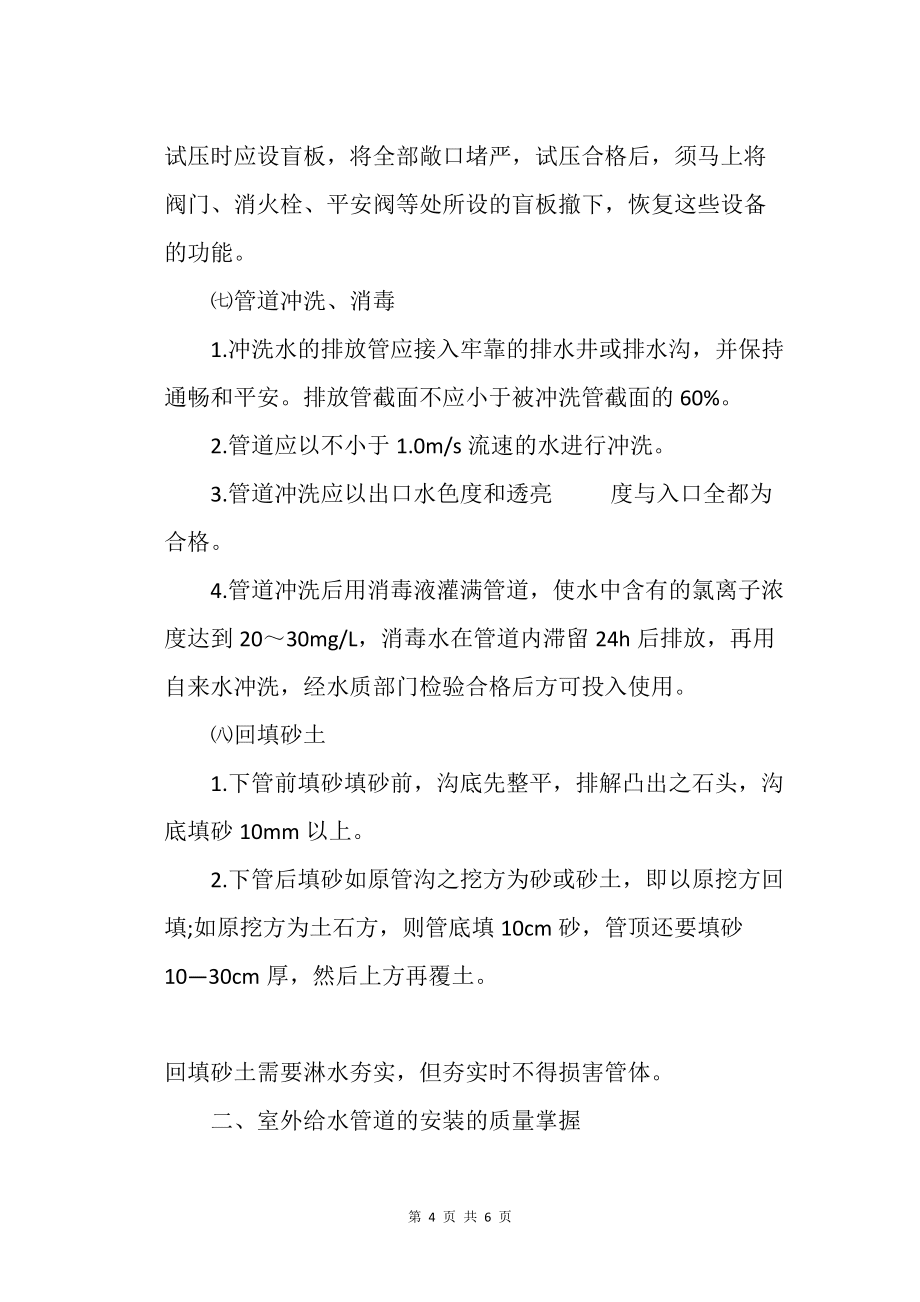

5、漿將管道和套管之間的環縫填滿、搗實即做剛性防水。砌筑完成后，要準時安裝好井蓋并準時回填土恢復地貌。管線試壓水壓試驗的管段長度一般不超過1000mm;在管件支墩做完，并達到要求強度后作壓力試驗，對未做支墩的管件應做臨時后備;在試壓管段上的消火栓、平安閥、自動排氣閥等處試壓時應設盲板，將全部敞口堵嚴，試壓合格后，須馬上將閥門、消火栓、平安閥等處所設的盲板撤下，恢復這些設備的功能。管道沖洗、消毒1.沖洗水的排放管應接入牢靠的排水井或排水溝，并保持通暢和平安。排放管截面不應小于被沖洗管截面的60%。2.管道應以不小于1.0m/s流速的水進行沖洗。3.管道沖洗應以出口水色度和透亮度與入口全都為合格。4.

6、管道沖洗后用消毒液灌滿管道，使水中含有的氯離子濃度達到2030mg/L，消毒水在管道內滯留24h后排放，再用自來水沖洗，經水質部門檢驗合格后方可投入使用?；靥钌巴?.下管前填砂填砂前，溝底先整平，排解凸出之石頭，溝底填砂10mm以上。2.下管后填砂如原管溝之挖方為砂或砂土，即以原挖方回填;如原挖方為土石方，則管底填10cm砂，管頂還要填砂1030cm厚，然后上方再覆土。 回填砂土需要淋水夯實，但夯實時不得損害管體。二、室外給水管道的安裝的質量掌握測量放線依據設計圖紙現場勘察,定中心放線,找正坐標位置,按圖紙對土質的要求和管道外徑來確定開挖寬度、放坡系數、釘埋標樁。開挖土方挖土方可采納挖掘機或開

7、溝機開挖3/4的土方量,最終用人工修挖,人工修挖前必需進行一次復測,打好腰樁,按要求修挖。假如管溝土質堅硬(原土)可以不做墊層或夯實,否則應進行加固處理。管材到位將需要安裝的管材,運到溝邊排整齊,清理好管子內部,兩端包扎封死,應將鑄鐵管子上承插口的瀝青漆除掉。下管找正可用吊車下管子,也可用人力下管一子,下管子必需從一端到另一端一根一根連續不斷地下,但必需保證不得把管溝的覆土大量帶入溝內。管子找正分直線找正和水平找正。檢查承插口間隙鑄鐵管承插口對口和環縫間隙是施工接口質量好壞的重要因素,施工中必需遵守規范要求,加入肯定的油麻填料。油麻應松軟而有韌性,清潔而無雜物。填料填足打緊,用青鉛或石棉水泥封口、打牢。管口養護。接口封好以后,直接段可以覆土壓牢,待管口封口材料養護合格后,即可充水。三、結語室外給水管道
