1、帶電區域專項施工管理編 號：CF01-DQ15工程名稱：中電投赤峰新城熱電“上大壓小”2×300MW新建工程作業項目名稱：帶電區域專項施工管理編制單位：中國能建安徽電力建設第一工程有限公司 中電投赤峰新城熱電項目部電儀科批 準：安 全： 質 量： 工 程：審 核：編 制： 時間：時間：時間：時間：時間：時間：出版日期版 次目 錄1帶電區域專項施工管理范圍12編制依據13帶電區域專項施工管理措施14實施時間45主要危險源因素和環境因素清單及控制措施46電氣工作票51. 帶電區域專項施工管理范圍根據工程節點進度計劃，帶電區域施工主要工作內容為：帶電區域6kV、400V開關室內電纜敷設及接

2、線；帶電開關室內單體調試及分布試運；帶電區域內其他專業尾工消缺等。2. 編制依據1) DL/T5437-2009火力發電建設工程啟動試運及驗收規程2) 國家電網生2003) 237號發電廠并網運行安全性評價3) 工程建設標準強制性條文電力工程部分2011年版4) GB 50150-2006電氣裝置安裝工程電氣設備交接試驗標準5) DL 5009.1-2014電力建設安全工作規程第1部分：火力發電廠6) 國家能源局防止電力生產事故的二十五項重點要求-2014年7) 國電電源200249號電力建設安全健康與環境管理工作規定8) 國家電力調度通訊公司222-2005 十八項反措繼電保護專業重點實施要

3、求9) 中電投赤峰新城熱電“上大壓小”2*300MW新建工程#1標段施工組織總設計10) 中電投赤峰新城熱電“上大壓小”2*300MW新建工程電氣專業施工組織設計11) 東北電力設計院圖紙等3. 帶電區域專項施工管理措施為規范帶電區域施工管理工作，特制定開關室近電作業電弧灼傷糾正措施、開關室管理制度、電子間管理制度等。3.1開關室近電作業電弧灼傷糾正措施3.1.1 開關室內近電作業是指在廠用電系統高壓（10kV、6kV）配電裝置、低壓配電裝置（380V，含PC段、MCC段、熱控電源柜等）開關室帶電后（包含進線電源上口帶電），在開關室內進行的安裝、電纜施工（敷設、做頭、接線、防火封堵）、檢查、試

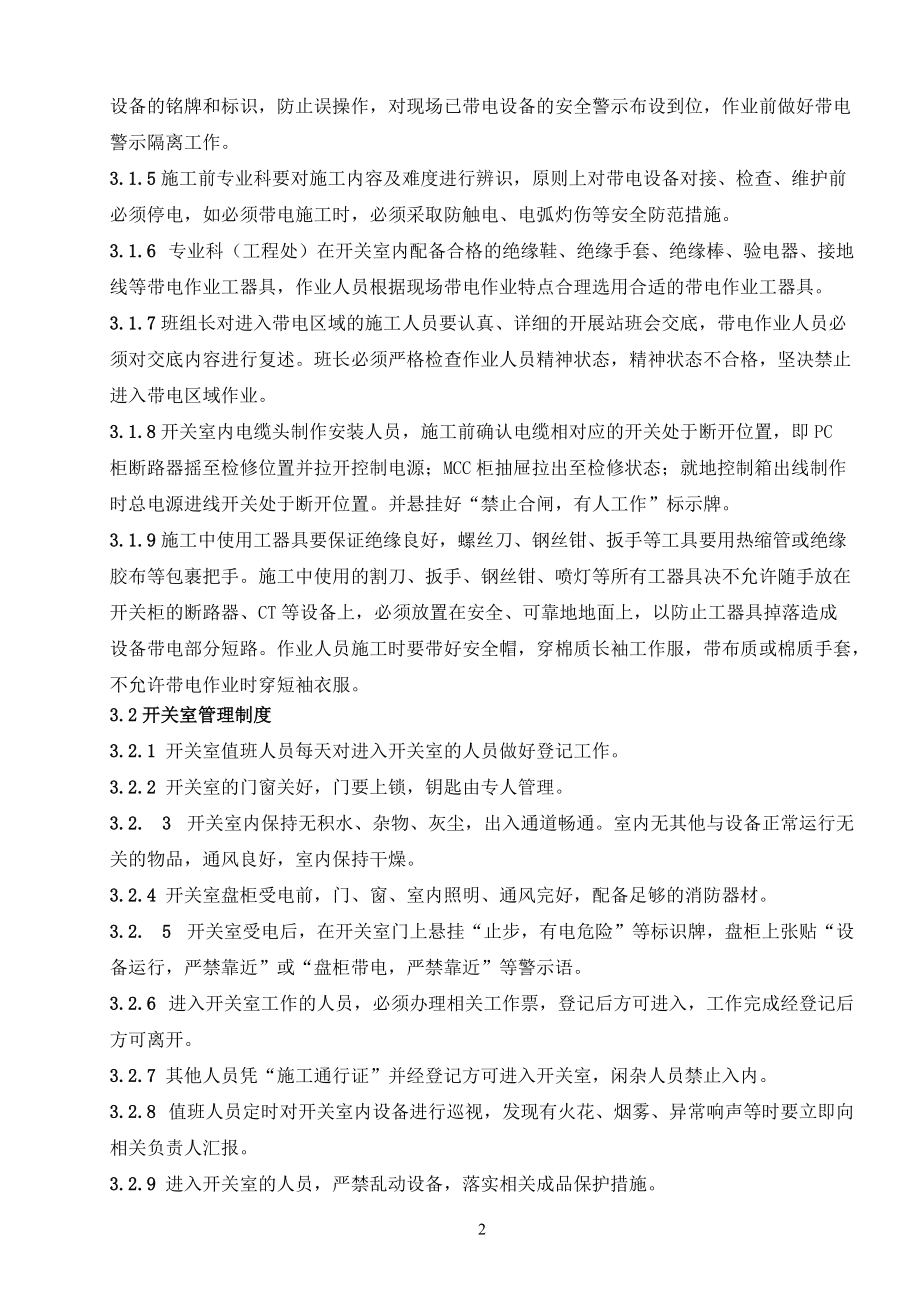

4、驗、調試、停送電等作業。3.1.2 開關室內近電作業，班長必須給每檔指派1名“監護人”。監護人必須有5年以上開關室內工作經驗，且至少具有獨立帶檔能力，持有電工證。監護人必須佩帶袖標，袖標標明“監護人”字樣。3.1.3由專業科制定和完善開關室、控制室、電子室、工程師室管理制度及開關室調試管理制度等相關管理制度，并在開關室內懸掛張貼。帶電作業前作業負責人按照開關室管理制度及調試管理制度要求開具電氣工作票。同時嚴格執行開關室等帶電區域的出入證登記制度和驗票制度，規范已受電開關室等帶電區域管理制度。3.1.4專業科落實開關室內開關柜間隔、開關及就地電動機、電動閥、執行器、事故按鈕等設備的銘牌和標識，防

5、止誤操作，對現場已帶電設備的安全警示布設到位，作業前做好帶電警示隔離工作。3.1.5施工前專業科要對施工內容及難度進行辨識，原則上對帶電設備對接、檢查、維護前必須停電，如必須帶電施工時，必須采取防觸電、電弧灼傷等安全防范措施。3.1.6 專業科（工程處）在開關室內配備合格的絕緣鞋、絕緣手套、絕緣棒、驗電器、接地線等帶電作業工器具，作業人員根據現場帶電作業特點合理選用合適的帶電作業工器具。3.1.7班組長對進入帶電區域的施工人員要認真、詳細的開展站班會交底，帶電作業人員必須對交底內容進行復述。班長必須嚴格檢查作業人員精神狀態，精神狀態不合格，堅決禁止進入帶電區域作業。3.1.8開關室內電纜頭制作

6、安裝人員，施工前確認電纜相對應的開關處于斷開位置，即PC柜斷路器搖至檢修位置并拉開控制電源；MCC柜抽屜拉出至檢修狀態；就地控制箱出線制作時總電源進線開關處于斷開位置。并懸掛好“禁止合閘，有人工作”標示牌。3.1.9施工中使用工器具要保證絕緣良好，螺絲刀、鋼絲鉗、扳手等工具要用熱縮管或絕緣膠布等包裹把手。施工中使用的割刀、扳手、鋼絲鉗、噴燈等所有工器具決不允許隨手放在開關柜的斷路器、CT等設備上，必須放置在安全、可靠地地面上，以防止工器具掉落造成設備帶電部分短路。作業人員施工時要帶好安全帽，穿棉質長袖工作服，帶布質或棉質手套，不允許帶電作業時穿短袖衣服。3.2開關室管理制度3.2.1 開關室值

7、班人員每天對進入開關室的人員做好登記工作。3.2.2 開關室的門窗關好，門要上鎖，鑰匙由專人管理。3.2. 3 開關室內保持無積水、雜物、灰塵，出入通道暢通。室內無其他與設備正常運行無關的物品，通風良好，室內保持干燥。3.2.4 開關室盤柜受電前，門、窗、室內照明、通風完好，配備足夠的消防器材。3.2. 5 開關室受電后，在開關室門上懸掛“止步，有電危險”等標識牌，盤柜上張貼“設備運行，嚴禁靠近”或“盤柜帶電，嚴禁靠近”等警示語。3.2.6 進入開關室工作的人員，必須辦理相關工作票，登記后方可進入，工作完成經登記后方可離開。3.2.7 其他人員憑“施工通行證”并經登記方可進入開關室，閑雜人員禁

8、止入內。3.2.8 值班人員定時對開關室內設備進行巡視，發現有火花、煙霧、異常響聲等時要立即向相關負責人匯報。3.2.9 進入開關室的人員，嚴禁亂動設備，落實相關成品保護措施。3.2.10 在開關室內嚴禁吸煙，嚴禁動用明火。3.2.11 開關室要定時清掃，保持清潔。3.3開關室調試管理制度3.3.1 帶電調試與帶電運行區域交叉的作業項目，以及電氣試驗及調試項目，統一辨識清楚其危險源，施工前進行專項交底。3.3.2 所有已帶電的設備均應掛設標示警告牌，拉設安全警戒繩。3.3.3 進入帶電區域工作前，施工人員要經過認真、詳細的安全交底，對工作區域設備帶電情況進行交底，對工作中的危險源辨識清楚，需要

9、做的安全措施交代清楚。3.3.4 班長必須組織每日站班會，嚴格檢查作業人員精神狀態，精神狀態不合格，堅決禁止進入帶電區域工作。3.3.5 在帶電設備區域作業必須執行“兩票三制”，作業人員嚴格履行工作票和工作監護制度，工作時必須有人監護，并且要防止走錯間隔。3.3.6 作業人員施工前要做好自查。查設備帶電情況（相關人員每人發放一只試電筆，無論設備是否帶電，作業前必須驗電，以讓作業人員做到心中有數）、自查精神狀態、查防護措施是否到位。3.3.7 開關及回路調試人員，作業前應檢查核實交、直流控制電源開關是否合上，開關是否處于斷開位置。回路送電前必須核實回路絕緣，雙拼回路必須核實清楚電纜接線方式，決不

10、允許抱有僥幸心理。3.3.8 帶電調試作業交代任務時，用詞要嚴禁、交代要清晰，作業方法要交代核實清楚。試驗完成后，要檢查試驗用線、工具是否遺漏。3.3.9 作業人員施工時要戴好安全帽，穿棉質長袖工作服，帶布質或棉質手套，絕對不允許穿棉質衣服。3.3.10 施工中使用工器具要保證絕緣良好，螺絲刀、鋼絲鉗、扳手等工具要用熱縮管或絕緣膠布等包裹把手。施工中使用的割刀、扳手、鋼絲鉗、噴燈等所有工器具決不允許隨手放在開關柜的斷路器、CT等設備上，必須放置在安全、可靠的地面上，以防止工器具掉落造成設備帶電部分短路。3.4電子間管理制度3.4.1 電子間管理設專人值班，值班人員每天對進入開關室的人員做好登記

11、工作。3.4.2 除接線人員，電纜敷設人員，試驗人員，檢查驗收人員外，其他人員不得入內。以上人員需辦理工作票進入相關區域作業，參觀人員需經項目部主管領導同意方可進入，并做好登記。3.4.3 電子間內保持整潔、清潔的衛生環境。做到衛生每日打掃一次、清除施工垃圾，由電儀專職安全員負責監督檢查。3.4.4 保證環境溫度和濕度符合設備運行的要求，溫度控制在10-32，相對濕度控制在40-75%。3.4.5 施工人員要注意防火，電子間內配備滅火器材。保衛消防部門負責電子間的防火工作。定期檢查防火器材，保證其處于正常有效的狀態。3.4.6 非調試人員嚴禁在電子間進行操作，調試人員在已試運系統進行核查操作前

12、必須經調試負責人同意后方可進行。3.4.7 進入電子間人員必須持有工作票或出入證，無證人員謝絕進入。調試期間電子間操作人員對系統參數，邏輯的修改必須由調試單位，業主，DCS廠家，監理、總包聯合簽字確認，并由各相關調試單位保管修改記錄，待機組調試完成后，作為資料移交。4. 實施時間本措施在項目上的實施階段為開關室開關柜上口進線帶電開始，至機組168試運結束后消缺結束撤點為止。5. 主要危險源因素和環境因素清單及控制措施5.1主要危險源因素清單及控制措施序號危險源因素控制措施1觸電1.檢查保護地線或保護零線連接是否正確、牢固；2.查電纜或軟線是否完好；3.辦理安全施工作業票；4.設專人監護；5.有

13、可靠的絕緣措施；6.電氣回路應單獨設開關或插座，并裝設漏電保護器2意外墜落高處作業必須系好安全帶，安全帶應掛在上方的牢固可靠處3物體打擊1.無法錯開的垂直交叉作業，層間必須搭設嚴密、牢固的防護隔離設施；2.嚴禁交叉施工時，工具、材料等上下投擲拋擲4設備損壞1.不允許帶電拔插插件；2.不能直接用手接觸保護芯片；3.調試電源與裝置工作電源相符合5火災試驗場所應配備足夠的消防器材5.2主要環境因素清單及控制措施序號環境因素控制措施1廢棄物施工現場廢料排放，垃圾和廢料應及時清除，做到“工完、料盡、場地清”2試驗區域保持清潔有專門人員定期檢查、打掃6. 電氣工作票6.1電氣第一種工作票編號：G11-3L

14、13 電氣第一種工作票 :1工作負責人（監護人）姓名 班組 2工作任務（工作地點和工作內容）工作地點（設備名稱，編號及工作設備范圍）和工作內容3計劃工作開始時間 年 月 日 時 分 計劃工作終結時間 年 月 日 時 分4安全措施 下列由工作票簽發人填寫應拉開關、閘刀，應斷開的二次回路、熔絲（包括填寫前已拉斷的）（注明名稱編號）應裝接地線（注明確定地點）應設遮欄，應掛標示牌及防止二次回路誤碰誤震等措施工作地點保留帶電部份（或注意事項） 工作票簽發人簽名 簽發日期 年 月 日 時 分 收到工作票時間 年 月 日 時 分 工作許可人簽名 5.工作班人員共 人（不包括工作負責人）班組姓 名班組姓 名班

15、組姓 名 工作負責人簽名 下列由工作許可人填寫已拉開關、閘刀，已斷開的二次回路、熔絲等（包括填寫前已拉斷的）（注明名稱編號）已裝接地線（注明接地線編號和相應裝設地點）已設遮欄，已掛標示牌（注明地點）等措施工作地點保留帶電部份（或注意事項） 許可工作開始時間 年 月 日 時 分 工作許可人簽名 工作負責人簽名 6工作人員變動增添人員姓名及班組日時分工作負責人簽 名增添人員姓名及班組日時分工作負責人簽 名7工作票延期 工作票有效時期處長至 年 月 日 時 分 工作票簽發人簽名 （ 年 月 日） 8工作終結： 全部工作于 年 月 日 時 分終結，工作人員已全部退出，材料工具已清理完畢，工作票已結束。 工作負責人簽名 工作許可人簽名 臨時遮欄，標示牌已拆除，常設遮恢復。接地線 號等共 組（已全部拆除）/ 未拆除已匯報運行值長由運行人員拆除 工作許可人簽名 10.備 注：6.2電氣第二種工作票編號：G11-
