1、實驗七ARM9嵌入式系統硬件驅動基礎開發實驗【實驗?zāi)康摹? .掌握嵌入式linux內核的配置編譯及移植。2 .掌握ARMlinux驅動程序的開發流程。【實驗內容】1 .常用linux命令的使用2 .嵌入式linux驅動程序開發步驟3 .linux內核配置、編譯以及移植【實驗設備】1 .ARM9開發板2 .串口線、USB線3 .PC機（軟件：VMwareWorkstation6.5）【實驗原理】嵌入式Linux是以Linux為基礎的嵌入式作業系統，它被廣泛應用在移動電話、個人數字助理（PDA）、媒體播放器、消費性電子產品以及航空航天等領域中。Linux是開放源代碼的操作系統，同時具有體積小、執行

2、速度快、較好的可裁剪性與移植性等特點。針對ARMCPU開發的具有MMU（MemoryManagementUnit）功能的嵌入式Linux操作系統是ARM平臺上操作系統的最佳選擇。通用的基于ARM系統的Linux開發步驟如下：1）開發目標硬件系統：如選擇微處理器，F(xiàn)lash及其他外設等；2）建立交叉編譯工具：一般的GCC工具都是針對X86體系的，為了能夠生成目標板可執行的代碼必須建立交叉編譯工具；3）開發Bootloader：建立啟動系統的主引導程序；4）移植Linux內核：如基于ARM的Linux2.4內核移植；5）開發一個根文件系統：如yaffs文件系統的制作；6）開發相關硬件的驅動程序：如

3、LCD、Keypad等；7）開發上層的應用程序：如QTGUI開發。驅動程序的目的一般式驅動硬件正常工作，所以通常所說的驅動程序都是針對特定的硬件來編寫的。驅動程序既可以工作在有操作系統的環境下，也可以工作在無操作系統的環境中。通常在做一些簡單的硬件控制時，由于功能比較單一，不需要操作系統來管理，所以針對這種情況下的驅動程序相對來說也比較簡單，但是作為一個嵌入式系統，他要實現的任務也相對比較多，比較復雜，所以需要有操作系統來對他進行管理。設備驅動程序是操作系統內核和及其硬件之間的接口。設備驅動程序?yàn)閼?yīng)用程序屏蔽了硬件的細節，這樣在應用程序看來，硬件設備只是一個設備文件，應用程序可以像操作普通文件

4、一樣對硬件設備進行操作。Linux下的設備驅動程序是內核的一部分，運行在內核模式。也就是說，設備驅動程序?yàn)閮?nèi)核提供了一個I/O接口，用戶使用這個接口實現對設備的操作。我們?cè)谶@個實驗中主要是將驅動程序的C文件交叉編譯后添加進內核，同時，在文件系統中添加驅動測試程序。最后將生成的系統映像文件燒進開發板中。對于驅動程序的使用，有靜態編譯和動態編譯兩種，靜態編譯指的是將驅動程序添加到內核中，動態編譯是指將驅動程序編譯成驅動模塊。我們采用第一種，即靜態編譯的方式添加驅動程序。驅動程序的開發步驟如下：1）首先，用戶在自己的驅動程序源文件中定義file_operations結構，并編寫出設備需要的各種操作函

5、數，對于設備不需要的操作函數用NULL初始化，這些操作函數將被注冊到內核。當應用程序?qū)ο鄳?yīng)的設備文件進行操作時，內核會找到相應的操作函數，并進行調用。如果操作函數使用NULL,操作系統就進行默認的處理。2)設備驅動程序編寫完成后，就可將其添加到linux內核中，這需要修改linux的源碼，然后重新配置編譯linux內核。3)編寫相應的驅動測試程序，下載到ARM板進行相應驅動的測試。【實驗步驟】1.打開桌面上的虛擬機軟件VMwareWorkstation,用戶名為root,密碼為123456,即以超級用戶的身份登錄。打開終端，學習一下Linux常用命令：# cd/切換到根目錄# cddir切換到

6、當前目錄下的dir目錄下# cd.切換到上一級目錄# ls顯示當前目錄下的文件列表# vifile編輯文件file# tarxzvffile.tgz將文件file解壓# rmfile刪除文件# rmfrdir刪除當前目錄下叫dir的整個目錄# cpsourcetarget將文件source復制為target,可以指定文件路徑# catfile查看file的內容# mvfile/dir將當前目錄下的file文件移動到dir目錄下還有一些命令會在后面的使用中具體講解。2 .在終端里進入/opt/FriendlyARM/Nan02410V2目錄下，其中有一個kernel文件夾，這就是我們要操作的LI

7、NUX的內核。進入kernel/drivers/char,即內核驅動的字符型設備驅動文件夾，然后ls查看里面的文件列表，其中有一個super2410-leds.c文件，這是一個led驅動程序，但此程序需要修改才能適用于我們的ARM板。3 .輸入visuper2410-leds.c,對此文件進行編輯。在vi編輯器里面默認的是命令模式，鍵入i就進入了編輯模式。程序里led_table中定義了四個端口，我們將GPIO_E13改為GPIO_F7,即我們只對板子上的LED2進行操作。修改之后按Esc回到命令模式，然后輸入：wq保存退出。4 .打開kernel/drivers/char目錄下的Makefi

8、le文件，即輸入viMakefile。切換到編輯模式，在第199行里輸入obj-$(CONFIG_SUPER2410_LEDS)+=super2410-leds.o。按Esc鍵，輸入：wq保存退出。這一步操作時為了在編譯內核時將super2410-leds.c編譯成super2410-leds.o文件。四,11口:j1129讓/“WEriertd卜AfjM/、自im)1；11V2/kernel/'inve：r</<har文件®嵋耨®查看<Y>外端3轉到(&)幫助®obj-$,(jfsb(._SYXL1+=syncIink,o

9、obj-'HlW'lGbUrLC；+=n_hdlc.oobj-$'：ClIC；_SPECIALIX+-specially.oubj-$'CXhFIGIMGEOLUNSERIAL.+=占miserial.口obj<1N-J<jV.：?_+=ser_a2232gtheric_seriaL(jobj-$(N-1(,s.X+=sxgtntric_seriaI.oobj-$(Clhb0：+=rio/rio.ogeneric_seriaI.obj-$ClhFI(jSilSCI+sh-sci.ogent?ric_seriiI.oobj-$(ClhFIGSFJ(IA

10、L167)+-riall67Mobj-S'<fNjJ<jMM.J4/+=gencric_seriaI.orie_5cc.oobj-5'：(N-1<.lI'J_s(i+=generic_seriaI.ovnrsec.obj-$(OOF1GB%6000SGC)*=generic_xeriaI.ovrre_scc.oobjCCJbfI(jSERIr.V?12+-generic_s(?riaI.seriil_tx3912.o<jbj-$(OChFG_bhhCe410A_V3_BUTTtNS+-nano241Oa_v2-buIton&.oobjmM

11、lG_NANQE41i)A_V2_.TB"+=s3c2410adc»o(jbj-*UNlG_"i14】i)_Tl"H11HEh、；+=s3c24IO-ts.noduIeobj-$(aN-G_SLPEEUHn.LHh+=supe310-ledsubdir-lKlW'IGRIO)+=3subdir-$,(IN丈件(E)褊輯(E)宜看我)碧端轉到恬叫11：eIsebun'EnablePS2KeyboardSupportFOCbf1GPC_KET1flbodJ.EnableSitar)(且rdReader0SupporL'CI1SFIG_

12、Tit172bool'EnableSrwrICardReaderISupport'CXFIG.ITai72_SCR1fiif”口NHGJOiPE陽MMAT=H-a*$GtN【G_"KRO*='/;ihertrs(aleGniTnr)doreA2232seriaI$upp<jItKXFERI城NrAL廠QhF【G_A2232sourcedrivers/serial/Cbiifig+indep.trisiaie'SupportSuper24Ui(XbEIG_SlPKR240_U-r6dep_trisiate'Supportlno241

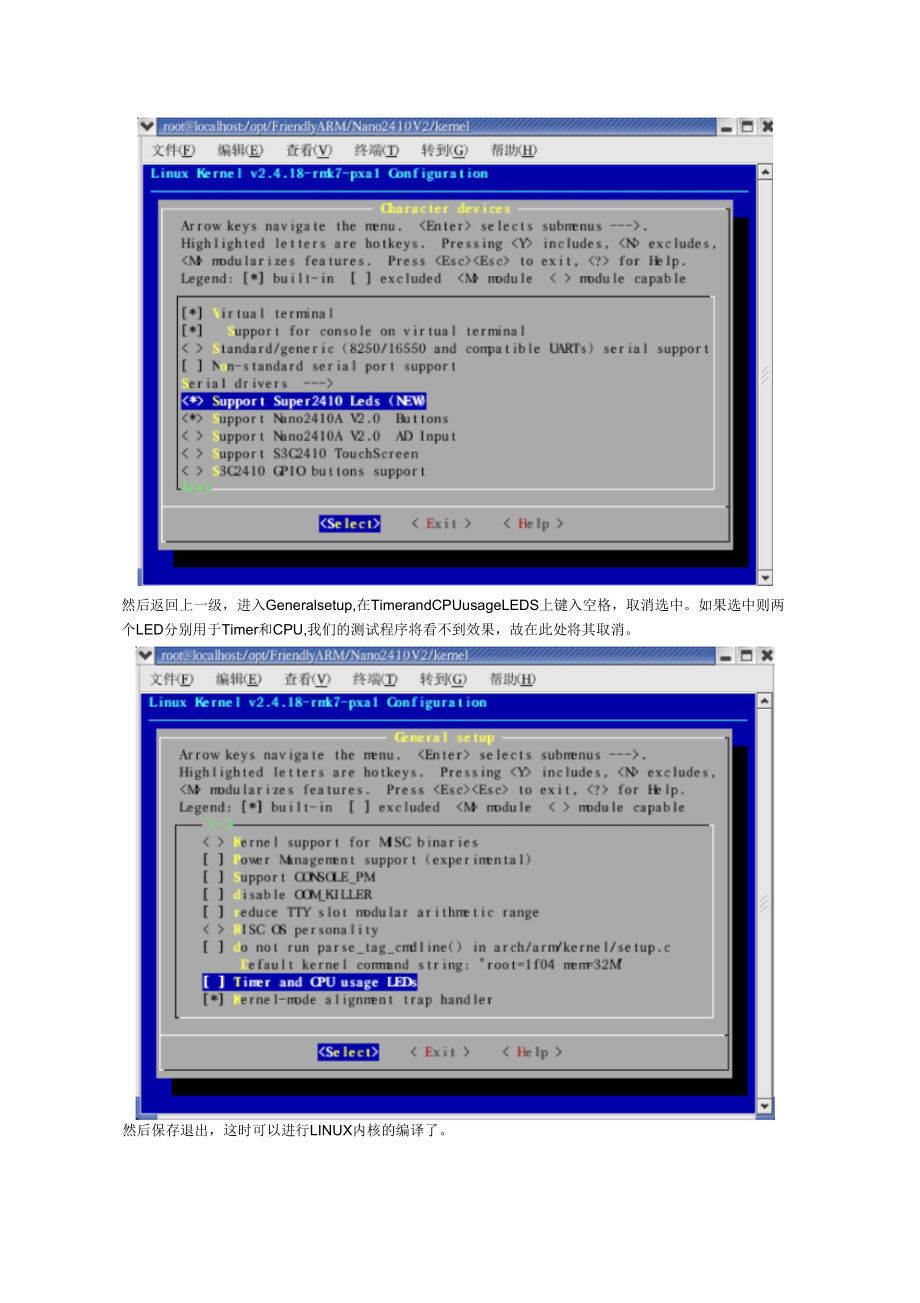

13、7;AV2J)Buttons1(IN-'IG_ISftME410_W/rribSdep_trislate'Supportlno24lDAV2J)ADInput'ClN-'I(；_NME410A_W_ADCdep_tristaie'SupportS3(21i)TouchScrcenQ2,IG_E3c2410_TQJCHi(W：EN$QNnG_R<B_S3C24106.返回到/kernel目錄下面，輸入makemenuconfig,進行內核的配置。首先找到Characterdevices,回車進入，找至USupportSuper2410Leds(NEW

14、),鍵入空格選中此項。J11】7LU+=joysIick5.打開kernel/drivers/char目錄下的Config.in文件，即輸入viConfig.in。切換到編輯模式，在第89行里輸入dep_tristateSupportSuper2410Leds'CONFIG_SUPER2410_LEDS,然后按Esc鍵，輸入：wq保存退出。這樣在運行menuconfig配置字符設備時就會出現SupportSuper2410Leds的字樣，如果選中并編譯通過，驅動程序就加到內核中了。ror把理#當h嶗L,也pt/F出用出力RN/SanoJ4H1VE/kermdrTvcjdMr然后返回上一

15、級，進入Generalsetup,在TimerandCPUusageLEDS上鍵入空格，取消選中。如果選中則兩個LED分別用于Timer和CPU,我們的測試程序?qū)⒖床坏叫Ч试诖颂帉⑵淙∠Ｈ缓蟊４嫱顺觯@時可以進行LINUX內核的編譯了。7 .在終端里輸入makedep,這一步僅僅在第一次編譯時需要，為的是編譯時內核知道文件之間的依賴關系；輸入makeclean，該命令用于清除以前編譯內核時生成的所有目標文件、模塊文件和臨時文件；輸入makezImage,即將內核編譯成gzip壓縮形式的image。編譯通過后會在目錄kernel/arch/arm/boot下生成zImage內核文件。8 .

16、編譯好之后，我們查看kernel/drivers/char目錄會看到super2410-leds.o文件，如果沒有則我們的LED驅動程序沒有加入到內核。另一種方法是在終端里kernel目錄下輸入catSystem.map|grepleds,如果有matrix4_leds_init、matrix4_leds_ioctl、matrix4_leds_fops（這幾個是super2410-leds.c文件里的函數）等，則表明驅動已經正確地加入到了內核。Iinux-ubjcopy-Obinary-R.nole-R.CDrmentScoiipicsscd/vmJinuxzJinigcrmkefl：Leav

17、ingdireclury/opl/FriendNiiiq241OW/kerueI/arch/arn/buuiIhostkerneJflcaISyslemti&pgrepled$cOOlOOrMc00lel6ScOOcactOcOOcuf24cOOcb474c01cfc44cOldlOacc020d31cTTTtdinstrix4_kds_in11_initca1l_m)triK_leds_inilIcdstjtctled*Heregititei-lfdsmatrix4_kdn_io11kdstatcnulrix4_lcJi_fopsk111tI$9 .將zImage文件拷貝到/mnt/

18、hgfs/share文件夾里，則在windows下我們可以獲得此文件。下面進行驅動測試程序的操作。10 .在虛擬機的/opt/FrindlyARM/Nan02410V2/examples找到leds文件夾，里面有兩個文件，main.c是led的測試程序，Makefile是用來指明編譯main.c文件時要用的編譯器。在終端里進入此文件夾，輸入make后在該文件下生成一個二進制程序led。將其重命名為ledtest,拷貝至U/opt/FriendlyARM/Nan02410V2/root_qtopia_tp/sbin下。這個root_qtopia_tp文件夾是我們板子所使用的文件系統。一一一一11

19、 .將root_qtopia_tp文件夾拷貝到/opt/FriendlyARM/Nan02410V2/mkyaffs文件夾下，在終端里進入此文件夾，輸入命令./mkyaffsimageroot_qtopia_tptest.img。執行完后在mkyaffs文件夾下會生成test.img文件，這是我們要下載到ARM板子上的文件系統映像文件。12 .將前面的zImage和test.img文件下載到ARM板，然后重新啟動，通過windows主機的超級終端進行驅動程序的測試。13 .在windows主機下，打開開始-程序-附件-通訊-超級終端，輸入自定義的名稱，選擇COM口（默認COM1即可），端口設置

20、如下圖：r?fxC0I1屬性將ARM板上面的COM0和主機的串口用串口線連接，上電后會在超級終端里看到啟動信息，當出現"PleasepressEntertoactivethisconsole”時鍵入回車進入操作系統，如下圖此時可以通過超級終端控制我們的ARM板了。/etc/rC.d/init.d下面的leds。輸14 .這時候可以看到LED2在閃爍，其控制程序是入./ledsstop后，則此程序被結束，LED不再閃爍。0tewt-超級終襦回叵區文件®編輯也）查看9呼叫©傳送建）幫助QJ）口備因亞口a齒IerverversionBoa/0.9.13ll/Jan/20

21、31:15:58:04-000O1boa:serverbuiltFeb28211/Jan/2031:15:58:04*0000boa:startingserverpid=3ro0tFriendlyARM/-15linuxrcshanghaitan.mp3|rootFriendlyARM/#cd/etc/rc,d/init+d/rootFriendlyARMinit.dl#IshttpdledsnetdrootFriendlyARMinitidl#./led*stoprootFriendlyARMinit.dltt_一T三一.I2已隹接0:08:3£AHSIW1.152003-H-l1

22、5 .進入/sbin,查看文件列表會發現我們添加的驅動測試程序ledtest：7test-超綴終端nix文件）編輯更）查看過）呼叫©傳送建）幫助QP口比容避口e甯rootFriendlyRRMroot0FriendlyARMadjtimexarmcomtestboafdiskfreeramdiskfsck.minixftpgettyhalthdparmhwclockifconfig已連搔0:10:2ABSItf1152008-»-1/etc!#cd/HIssbin/ifdownifupimagewriteinetdinitinsmodledled-playerledtest

23、loadkmaplosetupIsmod/«madplamakedevsmkswapmodboxmodprobenameifpiuot_rootpoweroffrebootrmmodrouterunleuelrootFriendlyARM進入/dev會看到我們加入內核的驅動leds（驅動程序super2410-leds.c中定義的驅動名稱為leds）,如下圖：這時候我們進行驅動程序的測試，輸入ledtest11則點亮LED2,輸入ledtest10則熄滅LED2。空七e耳七-超級終襦回叵區文件®編輯堡）查看9呼叫©傳送建）幫助©）hwclockifcon

24、figrootFriendlyARMlosetupIsmodrouterunlevel1sdev/membuttonsconsolecua0cualcua2dspfb0fullh3600tsrawmixerptmxrandomrootkmemledsrootFriendlyARM/1HUsage:ledsled_no011nullportledtestsdalttyttyttyttyttyrootFriendlyARM/Hledtest10rootFriendlyARM/ttledtest11rootFriendlyARM/#，心2已連接0:15:0AHSIW1.152003-H-1實現一個簡

25、單的linux字符設備驅動步驟1：編寫驅動程序1. #include<linux/module.h>2. #include<linux/init.h>3. #include<linux/kernel.h>4. #include<linux/cdev.h>5. #include<linux/fs.h>6. #include<linux/kdev_t.h>7. #include<asm/uaccess.h>8. #include<linux/device.h>9. #defineDEVICE_NAME&

26、quot;cdev_zhangwei”10. intnumber_of_devices=1;11. structcdevmydev;12. dev_tdev=0;13. chardata128="/0"/thedataofmydevice14. structclass*myclass;15. staticintmydev_open(structinode*inode,structfile*file)16. 17. pr_info("mydevdriveropen!/n");18. return0;19. 20. staticintmydev_releas

27、e(structinode*inode,structfile*file)21. 22. pr_info("mydevdriverreleased!/n");23. return0;24. 25. ssize_tmydev_write(structfile*file,constchar_user*buf,size_tcount,loff_t*f_pos)26. 27. ssize_tret=0;28. pr_info("mydev_write!/n");29. pr_info("writing%dbytes/n",count);30.

28、if(count>127)31. return-ENOMEM;32. if(count<0)33. return-EINVAL;34. if(copy_from_user(data,buf,count)35. ret=-EFAULT;36. 37. else38. data127=”/0”；39. pr_info("kernelreceived:%s/n”,data);40. ret=count;41. 42. returnret;43. 44. staticssize_tmydev_read(structfile*filp,char*buf,size_tlen,loff

29、_t*off)45. 46. if(copy_to_user(buf,data,len)47. 48. return-EFAULT;49. 50.51. returnlen;52. 53. structfile_operationsmydev_fops=54. .owner=THIS_MODULE,55. .open=mydev_open,56. .read=mydev_read,57. .write=mydev_write,58. .release=mydev_release59.60. ;61. staticint_initmydev_init(void)62. 63. intresult

30、,error;64. result=register_chrdev(0,DEVICE_NAME,&mydev_fops);65. pr_info("udev_cdev:getmajornumber:%d/n",result);66. dev=MKDEV(result,0);67. myclass=class_create(THIS_MODULE,"mydev_class");68. device_create(myclass,NULL,dev,NULL,DEVICE_NAME);69. return0;70. 71. staticvoid_exi

31、tmydev_exit(void)72. 73. cdev_del(&mydev);74. unregister_chrdev_region(dev,number_of_devices);75. device_destroy(myclass,dev);76. class_destroy(myclass);77. pr_info("Goodbyecdev!/n");78. 79. module_init(mydev_init);80. module_exit(mydev_exit);81. MODULE_LICENSE("GPL");82. MODULE_DESCRIPTION("Simplecdevudevdrivertest");步驟2：編譯
