1、湖北廣電網絡多業務接入網技術規范體系二合一設備測試規范2015年9月目 錄1測試范圍32測試依據33測試環境34被測設備描述45測試項目45.1設備工藝測試45.2ONU模塊測試55.2.1接口和指示燈檢查55.2.2PON光口性能55.2.3ONU業務性能測試85.2.4以太網基本功能測試105.2.5ONU VLAN功能測試175.2.6多業務QoS測試215.2.7ONU環路檢測255.2.8ONU死機自動重啟功能265.3CATV光接收機模塊測試275.3.1接口和指示燈檢查275.3.2性能測試275.4設備管理測試285.5其他測試295.5.1設備溫濕度測試295.5.2設備功率

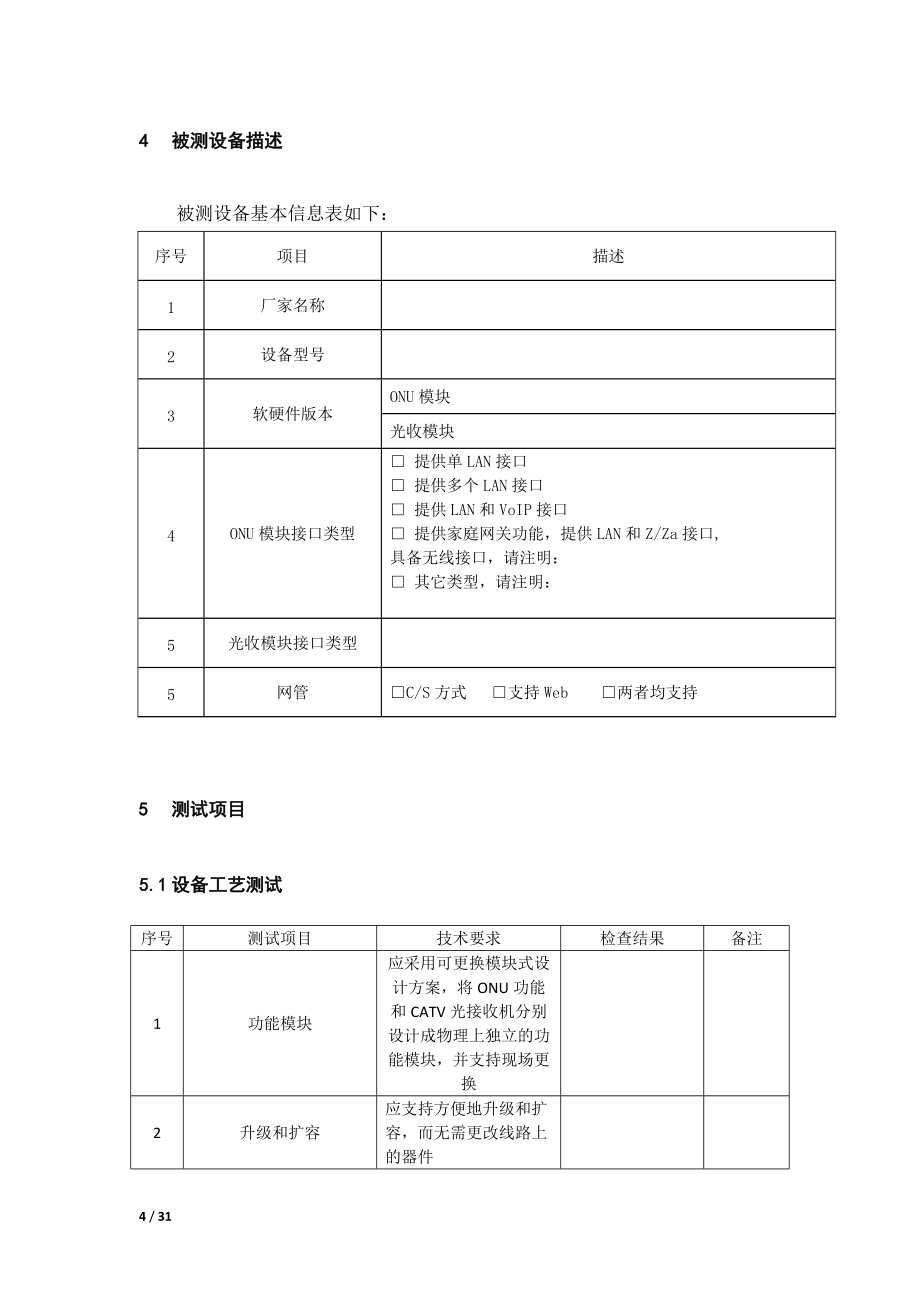

2、測試301 測試范圍對ONU和CATV光接收機二合一設備進行測試。2 測試依據Ø GY/T 143-2000有線電視系統調幅激光發送機和接收機入網技術條件和測量方法Ø 湖北廣電網絡多業務接入網技術規范體系 EPON設備技術規范Ø 湖北廣電網絡多業務接入網技術規范體系 FTTx設備MIB庫技術規范3 測試環境二合一設備整體測試框圖如圖1所示。圖1 二合一設備整體測試框圖4 被測設備描述被測設備基本信息表如下：序號項目描述1廠家名稱2設備型號3軟硬件版本ONU模塊光收模塊4ONU模塊接口類型 提供單LAN接口 提供多個LAN接口 提供LAN和VoIP接口 提供家庭網關

3、功能，提供LAN和Z/Za接口,具備無線接口，請注明： 其它類型，請注明：5光收模塊接口類型5網管C/S方式 支持Web 兩者均支持5 測試項目5.1 設備工藝測試序號測試項目技術要求檢查結果備注1功能模塊應采用可更換模塊式設計方案，將ONU功能和CATV光接收機分別設計成物理上獨立的功能模塊，并支持現場更換2升級和擴容應支持方便地升級和擴容，而無需更改線路上的器件3LED 狀態顯示設備內ONU模塊、CATV光接收機模塊和電源模塊必須配置 LED 狀態顯示，以反映設備的工作狀態5.2 ONU模塊測試5.2.1 接口和指示燈檢查序號測試項目技術要求檢查結果備注1PON接口（網絡側接口）提供一個P

4、ON上聯接口，接口類型為SC/PC2用戶端口至少提供4個10/100/1000Base-T 標準以太網電接口，WIFI功能可選。3指示燈提供電源、光信號、注冊狀態、網口工作狀態指示燈5.2.2 PON光口性能5.2.2.1 PON光接口上下行波長、最大分光比測試測試項目PON光接口上下行波長、最大分光比測試測試說明測試ONU模塊PON接口的上下行波長、最大分光比。測試框圖圖a圖b測試步驟1）按圖a連接測試設備，利用從ODN分下的OLT下行光信號進行測試,測試PON接口的下行光波長；2）按圖b連接測試設備，使光分路器反向安裝于OLT和ONU之間，利用從ODN分下的ONU上行光信號進行測試，測試P

5、ON接口的上行光波長；3）按圖a連接測試設備，ODN采用1：64光分路器，用數據網絡分析儀發送數據流，使系統工作在滿負荷90%狀態下，工作600秒，記錄數據是否丟包。預期結果下行光波長1490nm；上行光波長1310nm；在分光比1：64下，數據不丟包。5.2.2.2 PON光接口傳輸距離測試測試項目PON光接口傳輸距離測試測試說明測試ONU模塊PON接口的傳輸距離。測試框圖測試步驟1）按圖連接測試設備，OLT與ONU光纜距離為20km；2）用數據網絡分析儀發送數據流，使系統工作在滿負荷90%狀態下，工作600秒，記錄數據是否丟包。預期結果OLT與ONU光纜距離為20km情況下，數據不丟包。5

6、.2.2.3 PON光接口發射光功率測試測試項目PON光接口發射光功率測試測試說明測試ONU模塊PON接口的發射光功率。測試框圖測試步驟1）反向應用光分路器，按圖連接OLT和ONU；2）采用具有突發光功率測試的光功率計測試ONU平均發射功率。預期結果ONU發射光功率在-1+4dBm之間5.2.2.4 PON光接口接收器反射系數測試測試項目PON光接口接收器反射系數測試測試說明測試ONU模塊的接收器反射系數。測試框圖測試步驟1）按圖連接測試設備；2）用OTDR測試PON口的1490nm光反射系數。預期結果ONU的光反射系數-12dB。5.2.2.5 PON光接口接收靈敏度和過載光功率測試測試項目

7、PON光接口接收靈敏度和過載光功率測試測試說明測試ONU模塊PON接口的接收靈敏度和過載光功率。測試框圖測試步驟1）按圖連接OLT和ONU；2）調整光衰減器，逐漸降低ONU接收光功率，直至用數據網絡分析儀發送數據流在滿負荷狀態下數據剛好沒有丟包；3）用PON光功率計測試此時的ONU光接收功率為接收靈敏度；4）調整光衰減器，逐漸增加ONU接收光功率，直至用數據網絡分析儀發送數據流在滿負荷狀態下數據剛好沒有丟包；5）用PON光功率計測試此時的ONU光接收功率為過載光功率。預期結果ONU接收靈敏度-25dBm，ONU過載光功率-3dBm。5.2.3 ONU業務性能測試1、 測試項目：ONU設備業務性

8、能測試2、 測試說明測試EPON系統在1:32條件下，上行吞吐量、時延、過載丟包率和長期丟包率，包長選擇典型混合包長。3、 測試框圖4、 測試步驟（1）如圖搭建測試配置，接入32臺ONU；（2）對于上行鏈路，同時從網絡分析儀的233端口向端口1發送測試數據流，幀大小選擇典型混合包長字節；（3）根據已經得出的系統吞吐量設置相應的測試流量，用數據網絡分析儀發送不同大小幀的以太包，測試出上行時延。幀大小為典型混合包長字節；測試時間為30s、2次，取平均值；（4）從數據網絡分析儀向上發送32條百兆的數據流，測出過載丟包率，幀大小為典型混合包長字節；測試時間為30s、2次，取平均值；（5）從數據網絡分析

9、儀的GE接口發送實際吞吐量90%的數據流，測出長期丟包率，幀大小為典型混合包長字節；測試時間為2小時。5、 測試預期結果（1）當EPON系統僅承載以太網/IP業務時，PON接口上上行方向的吞吐量應不小于900Mbps（64Byte到1518Byte之間的任意包長）。（2）當EPON系統僅承載以太網/IP業務時，在業務流量不超過該系統吞吐量的90%的情況下，其上行方向（UNI到SNI）的傳輸時延應不大于1.5ms（64Byte到1518Byte之間的任意以太網包長）。（3）當EPON系統僅承載以太網/IP業務時，在上行業務流量為1Gbps的情況下，其PON接口上上行方向的丟包率應不大于10%（任

10、意以太網包長）。（4）當EPON系統僅承載以太網/IP業務時，在特定流量下（吞吐量的90%）的以太網業務的長期（24小時）丟包率應為0。5.2.4 以太網基本功能測試5.2.4.1 ONU用戶端源MAC地址過濾1、 測試項目：ONU用戶端源MAC地址過濾2、 測試說明測試ONU用戶端源MAC地址過濾功能。3、 測試框圖4、 測試步驟（1）設置ONU對指定源MAC地址 00-00-00-00-00-01 進行過濾；（2）通過數據網絡分析儀發送指定源MAC 00-00-00-00-00-01 的上行報文，從OLT上聯口觀察是否可以收到此報文。5、 測試步驟結果對于指定過濾源MAC的報文，OLT上聯

11、口不能接收到。5.2.4.2 ONU MAC地址最大學習數限制1、 測試項目：ONU MAC地址最大學習數限制2、 測試說明測試ONU是否支持MAC地址最大學習數的設置。3、 測試框圖4、 測試步驟（1）通過網管設置ONU的最大MAC地址學習數目為10個，通過數據網絡分析儀上行發送10條源MAC不同的業務流，利用Capture獲取OLT上聯口業務流，觀察業務流是否正常；（2）再增加一條不同源MAC的業務流，利用Capture獲取OLT上聯口業務流，觀察業務流是否正常。（3）驗證ONU的MAC地址老化時間是否可配置，是否生效。5、 測試預期結果（1）在MAC地址學習數目限制之內的報文，可以正常發

12、送接收；（2）當超過的MAC地址學習數目的報文，不能通過。（3）ONU的MAC地址老化時間應可配置。5.2.4.3 廣播包/未知包抑制1、 測試項目：廣播包/未知包抑制2、 測試說明驗證系統對廣播包/未知包抑制功能。3、 測試框圖4、 測試步驟1）如圖連接設備，通過圖形網管在OLT上設置廣播包抑制速率為100pps。2）使用數據網絡分析儀向ONU用戶端口發送0.05MPPS的廣播流量（包長固定為512bytes，廣播包MAC地址:ff ff ff ff ff ff），在數據網絡分析儀 GE觀察接收到的流量(按照收到的廣播報文的數量進行計算)。3）在OLT設置未知包抑制速率為200PPS。4）使

13、用數據網絡分析儀向ONU用戶端口發送100kpps的未知包流量（包長固定為512bytes,未知包MAC：00 00 00 00 00 99），在數據網絡分析儀GE觀察接收到的流量；5、 測試預期結果接收到的流量與設置的流量一致。5.2.4.4 未知組播包的抑制/丟棄1、 測試項目：2、 測試說明驗證系統對未知組播包抑制和丟棄功能。被測設備如有未知組播包丟棄功能，應測試未知組播包丟棄功能。3、 測試框圖4、 測試步驟（1）如圖連接設備，通過圖形網管在OLT上設置未知組播包抑制速率為200pps。（2）使用數據網絡分析儀向ONU用戶端口發送100kpps的未知組播包流量（包長固定為512byte

14、s，未知組播包MAC：01 00 5e 01 01 01），在數據網絡分析儀GE觀察接收到的流量；（3）在OLT設置未知組播包丟棄功能；（4）使用數據網絡分析儀向ONU用戶端口發送100kpps的未知組播包流量（包長固定為512bytes，未知組播包MAC：01 00 5e 01 01 01），在數據網絡分析儀GE觀察接收到的流量。5、 測試預期結果（1）接收到的流量與設置的流量一致。（2）未知組播包應丟棄5.2.4.5 ONU端口的上行業務流限速1、 測試項目：ONU端口的上行業務流限速2、 測試說明測試ONU端口是否支持業務流的限速功能。3、 測試框圖4、 測試步驟（1）如圖連接設備，通過

15、圖形網管配置ONU的PIRCIR100M。（2）配置ONU的端口1的上限速功能，將端口1上行限速到50M。（3）用數據網絡分析儀發送分別為80M的上行數據流，查看OLT 上聯口接收到的以太網業務的流量，驗證其ONU 的以太網端口的限速功能。5、 測試預期結果5.2.4.6 ONU端口的下行業務流限速1、 測試項目：ONU端口的下行業務流限速2、 測試說明測試ONU端口是否支持業務流的限速功能。3、 測試框圖4、 測試步驟（1）如圖連接設備，通過圖形網管配置ONU的PIRCIR100M。（2）配置ONU的端口1的下行限速功能，將端口1下行限速到50M。（3）用數據網絡分析儀發送分別為80M的下行

16、數據流，查看ONU端口1接收到的以太網業務的流量，驗證其ONU 的以太網端口的限速功能。5、 測試預期結果5.2.4.7 ONU端二層隔離功能1、 測試項目2、 測試說明測試系統ONU之間二層隔離功能。3、 測試框圖4、 測試步驟（1）如圖連接設備，開啟二層隔離功能。（2）使用數據分析儀向ONU1，ONU2之間相互打數據，驗證雙方能否收到流量。（3）如果為多端口ONU，向一個ONU的兩個端口之間相互打數據，驗證雙方能否收到流量。5、 測試預期結果無法收到數據流量。ONU應支持對各以太網端口之間的二層隔離。5.2.4.8 ONU用戶側端口STP/RSTP功能1、 測試項目：ONU用戶側端口STP

17、/RSTP功能2、 測試說明本項目測試系統ONU用戶側端口的STP/RSTP功能針對具有多個用戶側端口的ONU。3、 測試框圖4、 測試步驟（1）按圖搭建測試平臺，通過圖形網管啟動ONU用戶側端口STP/RSTP功能；（2）數據網絡分析儀向交換機、ONU發送雙向數據（百兆ONU打百兆流量，千兆ONU打千兆流量）；（3）將交換機和ONU一個端口之間的網線拔掉，觀察數據是否斷了，多長時間能恢復。5、 測試預期結果ONU的用戶側的10/100Base-T、GE接口應符合IEEE 802.1d規定的RSTP功能。5.2.4.9 ONU的ACL過濾功能1、 測試項目：ONU的ACL過濾2、 測試說明測試

18、系統根據ACL進行包過濾的功能。3、 測試框圖4、 測試步驟（1）如圖連接設備，通過圖形網管配置ONU分別基于物理端口、源和目的MAC地址的ACL包過濾規則；（2）用數據網絡分析儀從OLT端口向ONU發送數據；（3）從儀表上觀察ONU用戶側端口是否收到數據，分析包結構，是否按指定的包過濾規則進行過濾，實現ACL功能。（4）驗證ONU是否支持基于每個物理端口和MAC地址的以太網數據幀過濾功能的開啟/關閉。5、 測試預期結果ONU設備須支持基于物理端口、源和目的MAC地址的以太網數據幀過濾，并且支持基于每個物理端口和MAC地址的以太網數據幀過濾功能的開啟/關閉。5.2.5 ONU VLAN功能測試

19、5.2.5.1 ONU VLAN基本功能測試1、 測試項目：ONU VLAN基本功能測試2、 測試說明測試ONU基于端口的VLAN功能。3、 測試框圖4、 測試步驟（1）通過網管設置OLT上聯端口為透傳模式（或通過設置上聯端口加入指定VLAN等效實現透傳模式）；（2）通過網管設置ONU端口為透傳模式，使用數據網絡分析儀分別向ONU數據端口分別發送不帶標簽和帶標簽（VID=100）的上行報文，向OLT上聯端口分別發送不帶標簽和帶標簽（VID=200）的下行報文，從OLT 上聯口和ONU端口觀察報文中的VLAN標簽；利用Capture功能分析上行、下行報文數據；（3）通過網管設置ONU為VLAN標

20、簽模式，VID=100。使用數據網絡分析儀分別向ONU數據端口分別發送不帶標簽和帶標簽（VID=100）的上行報文，向OLT上聯端口分別發送不帶標簽和帶標簽（VID=100）的下行報文，從OLT上聯口和ONU的UNI端口觀察收到的報文VLAN標簽；利用Capture功能分析上行、下行報文數據；（4）通過網管設置ONU為VLAN轉換模式，缺省VID100，VLAN轉換列表中添加ONU側輸入VLAN子項：VID200，ONU側輸出VLAN子項：VID300（上述VLAN子項“輸入/輸出”均針對于上行，下行業務流相反）。通過數據網絡分析儀向ONU數據端口分別發送不帶標簽的上行報文、VID=200的上

21、行報文、VID=201的上行報文，向OLT上聯端口分別發送不帶標簽的下行報文、VID=100的下行報文、VID=300的下行報文、VID=301的下行報文，從OLT上聯口和ONU的UNI端口觀察收到的報文VLAN標簽；利用Capture功能分析上行、下行報文數據；（5）記錄ONU為VLAN 轉換模式時，ONU支持的VLAN 轉換容量；（6）記錄ONU為VLAN 透傳模式時，ONU支持的VLAN范圍。5、 測試預期結果1、步驟2中從ONU數據端口接收到VID為200的帶標簽報文以及不帶標簽的另一組報文，從OLT上聯端口接收到VID為100的帶標簽報文以及不帶標簽的另一組報文。2、步驟3中上行不帶

22、標簽的報文被打上Tag（VID=100）轉發至OLT上聯口，上行帶標簽的報文被丟棄；下行帶標簽（VID=100）的報文被轉發至ONU數據端口，剝除標簽后由ONU端口輸出，下行不帶標簽的報文被丟棄。3、步驟4中對于上行方向不帶標簽的報文被打上缺省標簽（VID=100）轉發至OLT上聯端口，帶VID=200標簽的報文被轉換為VID=300的標簽轉發至OLT上聯端口，帶VID=201標簽的報文被丟棄；對于下行方向不帶標簽的報文和帶VID=301標簽的報文被丟棄，帶VID=100標簽的報文被剝除標簽后轉發至ONU端口，帶VID=300標簽的報文被轉換為VID=200的標簽轉發至ONU端口。4、記錄各廠

23、家VLAN范圍和VLAN轉換容量。5.2.5.2 VLAN Trunk功能測試1、 測試項目：ONU VLAN Trunk功能測試2、 測試內容：ONU以太網端口VLAN Trunk功能3、 測試框圖4、 測試步驟（1）配置OLT為VLAN透傳模式；（2）通過OLT網管系統輸入對ONU的VLAN配置指令，配置ONU為VLAN Trunk模式，將VLAN100、200添加到VLAN列表中，查看該ONU能否返回正確的操作確認碼；利用數據網絡分析儀驗證對被測ONU VLAN Trunk模式的配置是否有效，并查看該以太網端口標識方式是否符合互通技術規范的要求；（3）通過OLT網管系統輸入對ONU的VL

24、AN狀態查詢指令，查看該ONU能否返回正確的VLAN狀態信息；（4）數據網絡分析儀向OLT和ONU分別對發兩條數據流，攜帶的VLAN為100、200，觀察OLT和ONU的端口流量接收情況及VLAN值；（5）數據網絡分析儀向OLT和ONU分別對發兩條數據流，攜帶的VLAN為300、400，觀察OLT和ONU的端口流量接收情況及VLAN值；（6）數據網絡分析儀向OLT和ONU分別發送無VLAN的數據流，觀察OLT和ONU的端口流量接收情況及VLAN的值；（7）測試ONU UNI端口支持的VLAN Trunk的數及整個ONU所支持的VLAN Trunk數量。5、 測試預期結果：（1）步驟2，OLT支

25、持通過擴展OAM將ONU VLAN狀態配置為VLAN Trunk模式（mode0x04）；（2）步驟3，OLT支持通過擴展OAM查看ONU的VLAN模式：VLAN Trunk模式（mode0x04）；（3）步驟4，OLT和ONU均接收到VLAN100和200的數據流；（4）步驟5，OLT和ONU均接收不到數據流；（5）步驟6，OLT接收到帶缺省VLAN的數據流，ONU接收不到數據流；（6）步驟7，ONU的每個UNI端口支持的VLAN Trunk數至少為8個，整個ONU支持的VLAN Trunk數至少為8×ONU端口數。5.2.5.3 ONU N:1 VLAN 聚合功能測試1、 測試項

26、目：ONU N:1 VLAN聚合功能測試2、 測試內容：驗證ONU N：1 VLAN聚合功能3、 測試框圖4、 測試步驟（1）建立測試環境，利用ONU的3個用戶端口FE1、FE2、FE3進行測試（如果ONU端口數小于3個，則測試支持的端口數量）。（2）通過OLT網管系統輸入對ONU FE1端口的VLAN配置指令，設置該端口工作于N:1VLAN聚合模式，查看該ONU能否返回正確的操作確認碼；（3）通過OLT網管系統輸入對ONU FE1端口的VLAN狀態查詢指令，查看該ONU能否返回正確的VLAN狀態信息；（4）重新配置OLT為VLAN transparent模式，ONU為N:1 VLAN轉換模式

27、FE1：VLAN 101100+8，在ONU上分別轉換為VLAN1001；FE2：VLAN 101100+8，在ONU上分別轉換為VLAN2001；FE3：VLAN 101100+8，在ONU上分別轉換為VLAN3001；（5）通過數據網絡分析儀同時向ONU的FE1、FE2、FE3的UNI接口發上行流量，VLAN分別為101100+8；同時，在OLT上聯口向ONU發下行流量，VLAN為1001、2001、3001；（6）觀察數據網絡分析儀在ONU的FE口與OLT的上聯口捕獲的報文，及其攜帶的VLAN值，驗證VLAN轉換是否正確；（7）增加VLAN ID數目，測試整機支持的最大N:1 VLAN轉

28、換條目數；（8）記錄廠商實現N:1VLAN聚合的實現方式。5、 測試預期結果：（1）步驟2，OLT支持通過擴展OAM將ONU VLAN狀態配置為N :1聚合模式（mode0x03）；（2）步驟3，OLT支持通過擴展OAM查看ONU的VLAN模式：N :1聚合模式（mode0x03）；（3）步驟5，ONU支持N:1VLAN聚合功能，至少支持8:1聚合；（4）步驟7，每個UNI端口支持的N:1 VLAN轉換條目數至少為8個，每個ONU支持的N:1VLAN轉換條目數至少為8個。5.2.6 多業務QoS測試5.2.6.1 ONU的上行業務流分類、標記、排隊和調度1、 測試項目：ONU的上行業務流分類、

29、標記、排隊和調度2、 測試說明：EPON系統ONU應能實現上行業務流的分類、標記、排隊和調度功能。3、 測試框圖4、 測試步驟（1） 如圖連接網絡，通過網管設置ONU的PON口上行DBA帶寬均設置為100M，從ONU的兩個數據端口發送的報文的流量都是100Mbps（如果ONU只有一個端口，可通過在此端口發送兩條流代替）；（2） 通過網管設置ONU通過源MAC進行分類，ONU的2個數據端口分別發送源MAC 0x000000000001，0x000000000002的報文，指定源MAC 0x000000000001的報文優先級標記為7，源MAC 0x000000000002的優先級標記為3，從OL

30、T上行端口觀察報文優先級指定是否生效；MAC 0x000000000001：M，MAC 0x000000000002：M。（3） 通過網管設置ONU通過源和目的MAC進行分類，ONU 2個數據端口分別發送源MAC為0x000000010001和目的MAC為0x000000010002的報文，指定源MAC為0x000000010001的報文優先級標記為7，目的MAC為0x000000010002的優先級標記為3，從OLT上行端口觀察報文優先級指定是否生效；源MAC：M，目的MAC：M（4） 通過網管設置ONU通過VLANID進行分類，ONU 2個數據端口分別發送VLAN100，VLAN200的報

31、文，指定VLAN100的報文優先級標記為7，VLAN200的優先級標記為3，從OLT上行端口觀察報文優先級指定是否生效；VLAN1：M，VLAN2：M（5） 通過網管設置ONU通過源IP進行分類，ONU 2個數據端口分別發送源IP192.168.1.2、192.168.1.3的報文，指定源IP192.168.1.2的報文優先級標記為7，源IP192.168.1.3的優先級標記為3，從OLT上行端口觀察報文優先級指定是否生效；192.168.1.2：M，192.168.1.3：M（6） 通過網管設置ONU通過源和目的IP進行分類，ONU 2個數據端口分別發送源IP192.168.1.2和目的IP

32、為 192.168.1.3的報文，指定源IP192.168.1.2的報文優先級標記為7，目的IP192.168.1.3的優先級標記為3，從OLT上行端口觀察報文優先級指定是否生效；源IP192.168.1.2：M，目的IP192.168.1.3：M（7） 通過網管設置ONU通過L4源端口進行分類，ONU 2個數據端口分別發送L4源端口100、L4源端口200的報文，指定源端口100的報文優先級標記為7，L4源端口200的優先級標記為3，從OLT上行端口觀察報文優先級指定是否生效；(SMB設置2條UDP或TCP類型，源端口設置為200和100)L4100：M，L4200：M（8） 通過網管設置O

33、NU通過以太網類型進行分類，ONU 2個數據端口分別發送ARP(0806)和IP(0800)的報文，指定ARP(0806)的報文優先級標記為7，IP(0800)的優先級標記為3，從OLT上行端口觀察報文優先級指定是否生效；注：千兆口無法同時發送兩個不同類型的流，所以用100M口發送。或者利用千兆口發送2條業務流，一條為IP流（端口號0800），一條設置custom流（手動更改端口號為0806），ARP（0806）：M，IP（0800）：M（9） 通過網管設置ONU通過IP DSCP進行分類，ONU 2個數據端口分別發送DSCP優先級為0和8的報文，指定DSCP優先級為0的報文優先級標記為7，D

34、SCP優先級為8的報文優先級標記為3，從OLT上行端口觀察報文優先級指定是否生效。注：IP DSCPDSCP0：M，DSCP8：M5、 測試預期結果EPON系統ONU能實現上行業務流的分類、標記、排隊和調度功能。5.2.6.2 Service SLA功能1、 測試項目：Service SLA功能2、 測試內容測試設備在處理不同QoS混合流時的業務質量。3、 測試框圖：4、 測試步驟：（1）如圖所示，建立測試環境，同一OLT PON接口下連接1個ONU（2）通過OLT網管配置ONU業務SLA，要求配置四個業務隊列：SLA1優先級最高，SLA2，SLA3，SLA4依次從高到低，各個SLA之間使用S

35、P調度。SLA1：保證帶寬=500k、最大帶寬=500k；SLA2：保證帶寬=8M、最大帶寬12M；SLA3：保證帶寬2M、最大帶寬=20M；SLA4：保證帶寬=0M，最大帶寬20M。 （3）從ONU UNI端口發送對應4個服務等級的4條優先級的單播流量，速率均為10M。（4）配置整個ONU的保證帶寬為11M、最大帶寬為100M，從OLT上聯口觀察上行流量情況。（5）配置整個ONU的保證帶寬為11M、最大帶寬為20M，從OLT上聯口觀察上行流量情況。5、 測試預期結果：（1）步驟2、3，可成功配置和查詢ONU的業務SLA。（2）步驟4，每個SLA的保證帶寬和最大帶寬都能滿足，但不大于各SLA規

36、定的最大帶寬。（3）步驟5，每個SLA的保證帶寬都能滿足，但優先級低的最大帶寬不能滿足：SLA級別高的優先得到帶寬，即SLA1500k，SLA212M，SLA37.5M，SLA4沒有帶寬。5.2.6.3 ONU緩存容量測試1、 測試項目：ONU緩存容量2、 測試說明本項目測試ONU的緩存容量。3、 測試框圖4、 測試步驟5、 測試預期結果ONU緩存容量至少為64kB×用戶端口數，且緩存為各用戶端口共享。5.2.7 ONU環路檢測1、 測試項目：環路檢測功能2、 測試說明測試系統是否有環路檢測。3、 測試框圖4、 測試步驟（1）如圖配置測試系統，使ONU處于正常工作狀態。（2）打開ON

37、U告警上報功能。（3）在ONU的2個以太網端口之間使用網線打環，查看是否有環路告警上報到網管。（4）在同一個PON口下不同ONU的以太網端口之間使用網線打環，查看是否有環路告警上報到網管，并關閉該ONU端口（5）在不同PON口下不同ONU的以太網端口之間使用網線打環，查看是否有環路告警上報到網管，并關閉該ONU端口5、 測試預期結果OLT應支持同一個PON口下不同ONU端口以及不同PON口下不同ONU端口之間的環路檢測功能。OLT檢測到環路后應將ONU的端口關閉并進行告警上報。ONU應支持以太網端口本身的環路檢測功能（如ONU下掛設備的端口間出現環路）。ONU檢測到端口環路后應將該端口關閉并進

38、行告警上報。5.2.8 ONU死機自動重啟功能1、 測試項目：ONU死機自動重啟功能2、 測試說明測試ONU是否具備死機自動重啟功能3、 測試框圖4、 測試步驟（1）如圖配置測試系統，使系統處于正常工作狀態。（2）進行頻繁操作或是其他方式，造成ONU死機；（3）記錄ONU是否支持死機自動重啟，是否需要別的什么觸發條件或外界干預。5、 測試預期結果記錄廠家支持ONU死機自動重啟功能的條件和方式。5.3 CATV光接收機模塊測試5.3.1 接口和指示燈檢查序號測試項目技術要求檢查結果備注1光接口提供一個CATV光接口，光連接器形式為FC/APC或SC/APC2網管接口根據CATV光接收機模塊網管實現方式，可選提供1個10/100Base-T 標準以太網電接口或串口作為網管接口，也可同時具備以太網電接
