1、新型微電腦節能器使用手冊最新的控制板對所有尺寸和型號都適用。購買微電腦電動機節能器時要注意使你的安裝簡單。這本手冊將為你提供購買和安裝微電腦節能器，使用電能實驗室軟件界面和解決安裝故障的信息。購買微電腦節能器. . 3安裝微電腦節能器. . . . 4基本連接安裝. . . . . 4基本Y-接法啟動. . . . . 5使用控制板上的設置和調節. . . . . . 6圖1 控制板. . . . . . 6分壓器控制. . . 7遙控開/關控制. . . . 8開關1 可選設置. . . . 9圖2 遙控指示器. . . . . 9旁路選擇. . 10電子旁路. . . . 10機械旁路.

2、. . 10圖3 旁路線路. . . 11切斷和機械旁路. . . 11圖4 帶切斷開關的旁路. .12控制Y-接法切換. . . 13圖5 Y-接法控制. . . 13使用電能實驗室軟件. . . 14電能實驗室軟件安裝指南. . . 14連接到微電腦節能器裝置. . 16計算機圖形用戶界面控制模式. . . 17電能實驗室軟件界面. . 17主要控制. . . 18軟啟動控制. . . 19軟停止控制. . . . . . . . . 20節能控制. . . 21安全控制. . . . 22星形或Y形到形控制. . . . 23數據反饋. . . 25儲存數據到文件. . 25電壓、電流和

3、相位指示器. . . . 26系統狀態. . 27溫度&.額定負荷節能. . .28功耗 . . . 29菜單選項. . . 30文件&數據. . . . . 30工具 &.幫助. . . 31節能計算器. . . . . 32串口通信設備&校準. . . . 33故障排除. . 34購買設備前如何避免問題. . . . .34峰值電流. . 34特殊控制. . .35在旁路運轉 . . 35機械旁路. . .35電子旁路. . .36控制板模式控制. . 36計算機圖形用戶界面控制. .37LogMeIn的遠程支持. . . 38購買微電腦節能器零件上以3P字

4、樣開頭說明在三相電動機上工作。下一個數字表明最大電流級別，如3P0100就表示100安培級別。當電動機以千瓦或馬力表示時，電路斷路器和保險絲則以安培計算。通常電動機有一個斷路器，而電源節能器的電流級別就和它相同或更高。零件上接下去的數字表示電動機的電壓，如3P0100-003就表示380V的交流電動機。交流電的輸入電壓通常比電動機電壓高。最后一部分表示特殊選項，如電梯選項，3P0100-003-E.2A 表示電梯使用24伏的交流電。遙控器“開/關” 和“緊急關閉”的控制可以不通過指示接觸器線圈電壓3P0100-003-.2A而直接使用。目前可供選擇的產品如下：3P0030 30 安培3P006

5、0 60 安培3P0100 100 安培3P0150 150 安培3P0200 200 安培3P0250 250 安培3P0400 400 安培3P0500 500 安培-002 208-240 VAC-003 380 VAC-004 480 VAC-E.2A 24VAC 控制電壓-E1A 115VAC 控制電壓-E2A 240VAC控制電壓安裝微電腦節能器交流電動機的微電腦節能器非常靈活，可以減少安裝中額外用到的電子控制元件的數量。最初始和最簡單的安裝是剪斷連接到交流電動機的三根線，然后把微電腦節能器連到電動機前面即可。在這種情況下，控制電壓從交流電動機實際電壓中來。當電動機啟動裝置關閉接觸

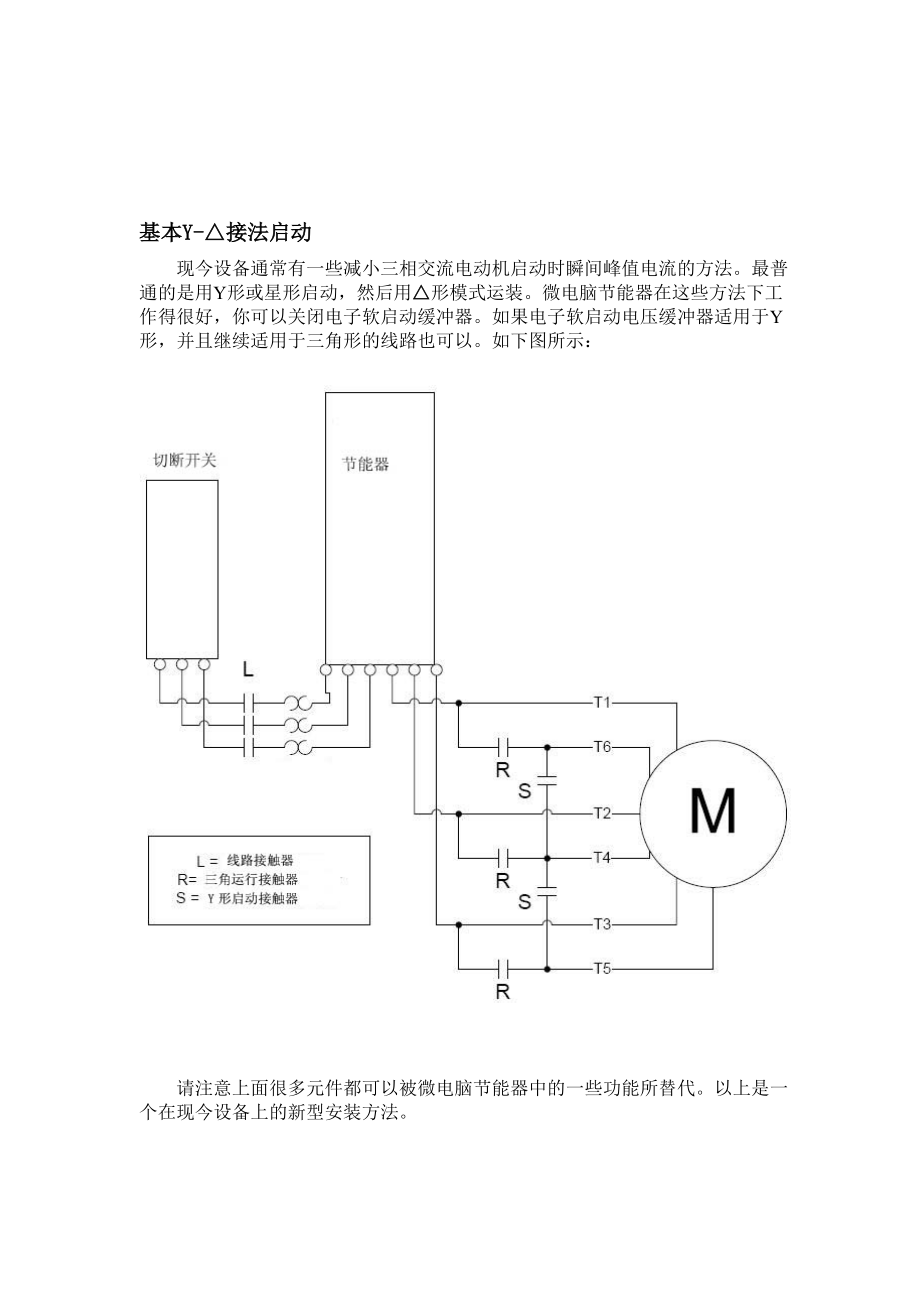

6、器后，只有少量的電流流入到節能器中，這樣大大增加了接觸器的壽命。微電腦節能器進行系統驗證，然后慢慢啟動附加的電動機來減少最高峰值電流。當電動機達到一定速度時，微電腦節能器將啟動節能程序，并在任何可能的時候減少能耗。基本連接安裝基本Y-接法啟動現今設備通常有一些減小三相交流電動機啟動時瞬間峰值電流的方法。最普通的是用Y形或星形啟動，然后用形模式運裝。微電腦節能器在這些方法下工作得很好，你可以關閉電子軟啟動緩沖器。如果電子軟啟動電壓緩沖器適用于Y形，并且繼續適用于三角形的線路也可以。如下圖所示：請注意上面很多元件都可以被微電腦節能器中的一些功能所替代。以上是一個在現今設備上的新型安裝方法。使用面板

7、設置和調節圖1 控制板控制板的設置有許多針對客戶的選擇。開關S2在三個面板選項中有2個狀態。在基本安裝時這些開關都必須接通，微電腦節能器將提供電子軟啟動，然后自動轉換到節能控制。S2左邊第一個開關是用來自動或手動調整電壓的。電阻1也是通過這個調節。S2第二個開關在開關接通時提供軟啟動。對于兩個電阻的調節程序在下一頁中。接線板TB1和一個小的繼電器對每個微電腦節能器都是標準的。接線板TB2是為了“E”系列選項而增加的。控制板上還有作為K1和K2插座的附件。4個發光二極管隨節能器的狀態提供信息。開關S1決定繼電器K1如何作用，并根據你想節能器如何與界面交互而設定。選項會在后面詳細說明。分壓器控制電

8、位器1 從裝置前面看在左邊。這在人工設置狀態下（開關2位1關閉）用于調節固定節能值，或者在自動狀態下（開關2位1連接）調節節能模式時的最小輸出電壓。 最小設置 完全逆時針，或者時鐘7：00的位置，這時的固定節能值在人工狀態時可以忽略不計，在自動狀態下最小輸出電壓大約為線路電壓的90% 最大設置 完全順時針，或者時鐘5：00的位置，這時的固定節能值在人工狀態時最大，在自動狀態下最小輸出電壓大約為線路電壓的60%電位器2 從裝置前面看在右邊。這個電位器在軟啟動“激活” （開關2位2連接）時用來調節軟啟動緩沖器數值，或者當軟啟動“關閉”時用來調節“延遲節能”。 最小設置 完全逆時針，或者時鐘7：00

9、的位置，這時的緩沖值在軟啟動“激活”時為1秒鐘，或者在軟啟動“關閉”節能開始前1秒鐘的連續運轉。 最大設置 完全順時針，或者時鐘5：00的位置，這時的緩沖值在軟啟動“激活”時為120秒鐘，或者在軟啟動“關閉”節能開始前60秒鐘的連續運轉。所有微電腦節能器的電位器1的出廠設置都是完全順時針（最大節能），電位器2的出廠設置都是完全逆時針（最小軟啟動）。如果在計算機圖形用戶界面模式下，控制板的出廠設置也差不多。遙控開/關控制微電腦節能器通常的出廠設置是S1處于位3，所以繼電器會啟動，然后黃色LED燈。黃色是注意，因為微電腦節能器正試著把電壓輸入到電動機。 開關1 選擇性設置如上圖所示，開關1的出廠設

10、置通常是在位3上，被用于控制3線遙控開/關。開關1上有4個位置，你可以根據需要設置 位4被用于需要安裝絕對安全的電子機械旁路時。這跟綠色LED燈一樣。這也可以被用于作為全部正常的指示器。如果有供電失敗或者整流器斷路，綠色LED燈將熄滅。 位3也可以被用來作為指示電源開的警示燈，像黃色LED燈一樣工作。 位2被用于控制電動機電路結構。最通常使用的是Y形到三角形的改變，在電梯中很典型。這個位置不像“綠色節能LED燈”那樣工作。隔離線和計算機圖形用戶界面控制模式被用來完成Y形到三角形的切換。 位1被用于控制遙控器報告故障或問題的燈或指示器。這像紅色LED燈的故障指示器一樣工作。控制板上繼電器可以用于

11、小于等于0.05A的負荷。如果設計一個大一些的負荷，電動機械繼電器可以在3.0安培和380V的交流電下工作。圖2 遙控指示器這張線路圖可以被用來作為故障顯示（紅色LED燈），電動機功率（黃色LED燈）或者微電腦節能器工作狀態（綠色LED燈）的遙控指示器。旁路選擇電子旁路請再看圖1上的控制板。有一個2腳跨接，當2腳跨接短路時，裝置會變成100%開啟狀態，也就是沒有節能。在這個狀態下，輸入和輸出只有1.5伏的交流電壓差。這在定期維護和設備故障檢測時會經常用到。軟啟動特征仍然可以用或不用，給了電工很多選擇。工廠安裝旁路的選擇是在節能器箱子外面裝一個開關，用來切換正常運轉和旁路，簡單地把這兩個跨接腳縮

12、短了。機械旁路在兩種情況下機械旁路會不工作。第一種是微電腦節能器功能不工作。第二種是整流器元件開路失敗。盡管這兩種情況很少發生，但我們提供了解決的方法，就是用電機接觸器將微電腦節能器旁路。電機接觸器通常情況下是開路的，需要一個線圈電壓來加強和形成一條較低阻力的電路，使得電流能在微電腦節能器上流動。大型電源接觸器可以與一些微電腦節能器的外殼相配套。這時候，接觸器在我們的微電腦節能器的輸入和輸出接線板之間。繼電器K1既有一套在TB1跨腳1和2上常開連接器，也有一套在TB1跨腳3和4上的常閉連接器。 如果微電腦節能器不工作，接觸器線圈的電源會用TB1上的跨腳3和4來激活接觸器。這樣直接把每條輸入線和

13、對應的輸出線連接了起來。當微電腦節能器有電源時并且工作正常時，它會激活繼電器使TB1上的跨腳3和4形成開路。那樣就把打開接觸器的線圈電壓消除了。而這時所有的電源也都經過微電腦節能器了。圖3 旁路線路切斷開關和機械旁路上圖的旁路結構對于大多數情況下已經夠好了。有兩種情況上述結構將沒有效果。第一種是電源整流器工作失敗，形成了單相接地短路。第二種情況是控制板上出現問題引起相間短路。要完全防止這兩種情況，兩個附加的切斷接觸器被用來與旁路一起工作。電路圖如下所示：圖4 帶切斷開關的旁路用S1的位4來控制旁路的另一個好處是高級故障探測仍在運行。這意味著在低電壓或高電壓情況下，微電腦節能器將因為故障關閉電動

14、機，而不是切換到旁路結構。控制Y-接法切換現今大多數電動機有多種電路結構。其中最流行的一種方法是將電動機用Y形或三角形結構連接，這樣可以幫助啟動交流電動機。微電腦節能器將在Y形結構中軟啟動電動機，然后使用負荷電流感應到高負荷時切換到三角形結構。這種控制選擇也可以用于雙速或雙電壓的電動機。下圖說明了將普通電動機改進后的 Y-運轉。圖 5 Y-接法 控制在上圖中，當微電腦節能器啟動時，控制電壓經過線路(L)，定時器(T)和啟動(S)接觸器線圈。當在軟啟動過程中持續為S接觸器提供線圈電壓的跨腳1和2沒有接觸時，微電腦節能控制器把它從定時器接替過來。然后，嚴格按照客戶鋪設電容接點決定將Y形切換到三角。

15、 使用電能實驗室軟件軟件安裝指南系統要求233 Mhz 的處理器64兆的內存1 0兆的硬盤空間微軟Window 98系統（或高于）微軟NET Framework1.1版（或高于）如果你沒有NET Framework軟件，請先安裝，第二步：RS 232 串口端口，或者USB串口端口如果你沒有USB串口端口，請使用我們的USBRS 322連接器，第三步：安裝指南1. 將PrecisionPower電能實驗室軟件安裝磁盤插入CD驅動器，打開“開始” “我的電腦”“CD驅動”（通常顯示為D:） 2. CD 光盤A. 安裝dotnetfx軟件（如果你的電腦還沒有）3.串口驅動程序將USB 2.0安裝到串

16、口適配器A. 點擊使用說明B. 點擊安裝指示4. 將PrecisionPower電能實驗室文件從磁盤復制到其他地方，如C盤或桌面。 5. 通過雙擊在PrecisionPower文件下的PrecisionPower圖標運行軟件。 6. 你將會看到一條打開的進度欄。7. 接下去會彈出一個安全窗口讓你輸入密碼。你可以點擊“開始”啟動軟件，啟動安全級別為0。當你初次使用PrecisionPower軟件時，安全級別1和2的初始密碼分別時“security1”和“security2”。請點擊“確認”輸入密碼。 8.首先要做的是到“工具”下的“安全”，使用安全工具來設置你的密碼。 連接到微電腦節能器裝置 筆

17、記本電腦 USB-RS232 適配器 (可選) 高電壓RS232隔離線 微電腦電動機節能控制器 如果你的電腦或筆記本沒有RS232 串口端口，可以使用USB-RS232 適配器。將9腳連接線的陰極連接到在你電腦上的RS232 串口端口的陽極（或USB-RS232 適配器）。將6腳連接線的陰極連接到在微電腦電動機節能控制器上的J8用戶界面端口。請參考本手冊的圖1。 Make sure that the Key on the 6-Pin female connection end of the Isolation Cable is facingtowards the left edge of th

18、e board when you plug it into the Interface Port.當你插入用戶界面端口時，注意關鍵是隔離線的6腳連接線的陰極接口是對著控制板的左邊。 同時也注意微電腦節能器是處于圖形用戶界面控制狀態開關向下的狀態。警告！請嚴格使用PrecisionPower 實驗室的高電壓隔離線連接到節能器上。如果沒有使用，可能會造成對微電腦節能器、個人財物和人身造成損壞或損傷。同時也不要使用已損壞的隔離線，因為可能會造成由于金屬在線路電壓中裸露的損壞。計算機圖形用戶界面控制模式 為了激活計算機圖形用戶界面控制模式和與微電腦節能器交流，三個程式開關（圖1 S2） 在裝置啟動前都

19、必須處于關閉狀態。在用戶界面控制模式下，電動機微電腦控制器會忽略開關的設置和在面板上的分壓器(電位器1和電位器2)。關閉控制板，用任何跨接結構來重新啟動會讓裝置到控制板控制模式，軟件設置也將不適用。 在計算機圖形用戶界面控制模式下，控制板會繼續根據工業用控制接線端的信號正常運轉。關于附加功能，請參考本手冊中遙控開/關部分。電能實驗室軟件界面電能實驗室軟件主要設計成7部分：主要控制、軟啟動、軟停止、節能控制、安全控制、Y-三角和數據反饋。主要控制連接狀態指示燈 - 指示燈的顏色決定PrecisionPower（高精度功率）軟件和控制板的連接。黑色 表示軟件和控制板連接無信號深綠 表示信號良好，裝

20、置未在電動機上運轉。淺綠 表示信號良好，裝置在電動機上正常運轉。紅色 表示信號良好，但裝置在運行中檢測到故障。藍色 表示信號不好，可能由于接線錯誤引起（或者由于USB-RS232適配器引起）控制板電壓 裝置設定的電壓，必須與控制板電壓一致。控制板電流 裝置設定的電流，必須與控制板電流一致。應用設置 用于將所有設置設定到控制板內存（保存/重寫所有設置）注意：只有在你點擊“應用設置”改變后才會生效。讀取設置 用于讀取控制板內存上的設置。內存觀察 觀察控制板上內存（只用于初始化）軟啟動控制可變電壓 如果選擇，電壓可以從0逐漸增長（推薦）固定電壓 如果選擇，啟動時軟啟動會逐漸增加到減小的電壓軟啟動開

21、如果選擇，軟啟動開啟（與S2相似）。如果未選擇，電路所有電壓都會一起點擊啟動開 如果選擇，點擊啟動生效。點擊啟動增加了軟啟動開始時的電壓。如果有必要，可用于初始轉矩。點擊啟動強度 增加或減小點擊啟動開始時的電壓，然后逐漸增大到最大電壓。可變軟啟動 增加或減小可變軟啟動的持續時間（與電阻2相似）固定軟啟動電壓 設置微電腦節能器逐漸增大到的電壓占滿壓的比例（如果選擇固定軟啟動電壓時）延遲啟動 在硬件或軟件啟動信號到達微電腦節能器后，微電腦節能器會根據在框內輸入的時間（秒）延遲啟動。0表示不延遲。固定時間 在固定軟啟動電壓到達固定電壓時，會根據在框內輸入的時間保持這個狀態最佳方法 開啟可變電壓軟啟動

22、和點擊啟動，以較小的點擊和軟啟動開始，在觀察電流時調整。軟停止控制這通常被用于水泵系統，在關閉前減緩水流速度。如果要想使用這個功能，控制電源必須來自一個獨立的電源，如24V的交流電源。軟停止開 如果選擇，軟停止開啟。軟停止會減小電動機的電壓直到發現不穩定（或電流上升）。在裝置檢測到時，它會完全關閉（推薦關閉）。可變軟停止 這個可變裝置會增加軟停止所花的時間，隨著電動機電壓的慢慢減小，時間也就延長了。節能控制自動 如果選擇，微電腦節能器自動控制節能水平。人工 如果選擇，微電腦節能器會保持在人工設定的電壓（無負載反應）旁路 如果選擇，電子旁路會連續開啟3個整流器慢 自動節能會對負載緩慢反應，但節能

23、更多正常 自動節能會對負載正常反應快 自動節能會對負載快速反應，但節能少特殊結構 如果選擇，微電腦節能器會在“特殊結構”中運行（與J3關相似，詳細請參考3相說明書）。延遲節能 在微電腦節能器啟動（或軟啟動）后，它會根據輸入的時間（秒）在電子旁路中運轉，然后轉到節能。人工節能電壓 設定固定人工節能電壓最小節能電壓 設定自動節能被允許減小到的最小節能電壓最小相角 設定最小目標相角（高級）最大相角 設定最大目標相角（高級）節能輸入速率 增加（右）或減少（左）節能入的速率節能輸出速率 增加（右）或減少（左）節能輸出的速率安全控制關閉 如果選擇，微電腦節能器將不會檢測故障停止 如果選擇，微電腦節能器將會

24、停止檢測故障運行 如果選擇，微電腦節能器將會在電子旁路中運行檢測故障單相 微電腦節能器可以檢測單相，線路損耗和半波，可在任何時間運行。反應時間5-10秒（軟啟動1秒）。推薦操作“停止”。整流器短路 微電腦節能器可以檢測到整流器短路并采取措施。可在任何時間運行。反應時間8-10秒（軟啟動1秒）。推薦操作“運行”（同時也推薦關閉軟啟動，直到損壞的整流器被替換）。電流過高 微電腦節能器可以根據設定值和類似于超負載的反作用檢測到電流過高。反應時間0-15秒。推薦操作“停止”。電壓過高 微電腦節能器可以根據設定值和類似于超負載的反作用檢測到電壓過高。反應時間0-15秒。推薦操作“停止”。電壓過低 微電腦

25、節能器可以根據設定值和類似于超負載的反作用檢測到電壓過低。反應時間0-15秒。推薦操作“運行”。溫度1過高 從溫度探測器1檢測溫度。如果操作是“運行”，會在重新設定溫度1后繼續正常運行。推薦操作“停止”。星形或Y形到形控制這個功能由點擊方框生效，通常根據負載電壓來控制電動機線路結構的改變。微電腦節能器時刻在檢測電動機的電流，當滑動開關到達位置2時，繼電器由Y-控制程序控制。這將討論6邊形（星形）或Y-形電動機的控制。這個特征可以用來為二次啟動的電動機提供電源，或者其他應用。下圖是圖5的拷貝：從無負載到50%的負載，電動機在星形或Y形模式下相比在三角形模式下，以更高的功率因素使用更小的電流。為了

26、使用這個特征，最好是目標電動機在負載小于50%時用Y形模式，然后從在零負載到滿負載時用三角模式。如下圖所示：電流測量 7.5千瓦，380V交流電的Y-形電動機Y形 形節能模式 形輕負載 2 3.7 4.6負載 2 3 4.9 5.1負載 3 4 5.7 5.7負載 4 5 6.3 6.3負載 5 6 7 7根據上述信息, -Y設置可以達到5.5AY-設置可以達到4.5A第一個設置是從一個高負載到低負載，表示電動機在星形或Y形模式下想要得到額外節能值的電流大小。當電動機電流減小到5.5A時，從形到Y形會將電流減小超過1.5A到3.7A。如果負載保持不變或減小，微電腦節能器將保持在Y形模式。當負載

27、電流增加到4.5A時，微電腦節能器會改變繼電器，使電動機線路切換到形，電流也增加到大約6A。數據反饋數據反饋按鈕 按下這個按鈕，改變成“數據反饋開啟”，將會開始接收微電腦節能器的數據。接收到的數據是即時數據。將數據保存到文件 如果選擇了這個選項，數據反饋開啟，PrecisionPowerj電能實驗室軟件會記錄即時數據。如果不選擇這個選項，或者數據反饋關閉，保存的數據會自動保存到軟件目錄下LogFiles文件夾中的LogFile#.csv文件中。這個文件是以第一個有效數字命名的，并且記錄了啟動和停止時間。 數據保存的增加這個下拉選項框控制數據保存到LogFile文件的頻率。數據反饋系統在所有時間

28、每半秒鐘更新一次，但是你可以減慢數據更新的頻率來延長可記錄數據的時間。電壓、電流和相位角指示器線路電壓 - 微電腦節能器測量的相間線路電壓最小線路電壓 - 從數據反饋系統啟動開始，軟件檢測到的最小線路電壓最大線路電壓 - 從數據反饋系統啟動開始，軟件檢測到的最大線路電壓負載電壓微電腦節能器測量的相間負載電壓最小負載電壓 - 從數據反饋系統啟動開始，軟件檢測到的最小負載電壓最大負荷電壓 - 從數據反饋系統啟動開始，軟件檢測到的最小負載電壓電流 - 微電腦節能器測量的相電流。注意：因為電路噪聲，一些微電流有可能顯示為零電流最小電流 - 從數據反饋系統啟動開始，軟件檢測到的最小相電流最大電流 - 從

29、數據反饋系統啟動開始，軟件檢測到的最大相電流相位角 - 一定相位下節能器測量的電壓和電流的相位角關系。注意：相位角測量只在節能模式下準確。系統狀態系統狀態所有的系統狀態如下：未連接 軟件未連接到裝置連接 軟件連接到裝置，但是電動機不運轉延遲啟動 裝置正在延遲啟動電動機軟起動 - 裝置正在軟啟動電子旁路 裝置連續向3個整流器放電人工節能 - 裝置處于人工節能狀態自動節能 - 裝置處于自動節能狀態軟停止 - 裝置處于軟停止狀態錯誤：溫度過高 - 裝置檢測到溫度過高錯誤：電流過高 - 裝置檢測到電流過高錯誤：電壓過高 - 裝置檢測到線路電壓過高錯誤：電壓過低 - 裝置檢測到線路電壓過低錯誤：單相 -

30、 裝置檢測到單相錯誤：整流器短路 - 裝置檢測到整流器短路錯誤：半波 - 裝置檢測到電流半波錯誤：線路損失 - 裝置檢測到線路電流損失控制板模式 顯示控制板檢測到的模式數字顯示軟件版本號 顯示檢測到的控制板上的軟件版本號溫度&額定負載節能 溫度1 - 電流檢測到溫度傳感器1的溫度（通常在B相位整流器附近） 最高溫度1 - 從數據反饋系統啟動后檢測到的最高溫度 額定負載節能 這部分將計算額定負荷節能值。當微電腦節能器從電子旁路切換到節能模式時，將會有一張電源消耗快照。只要負載不變，節能比例也將是精確的。重新設定快照到旁路，接著回到節能模式。 輸出功率 - 對當前輸出功率和微電腦節能器從旁

31、路切換到節能狀態時瞬間輸出功率的比較 輸入功率 - 對當前輸入功率和微電腦節能器從旁路切換到節能狀態時瞬間輸入功率的比較 電流 - 對當前電流和微電腦節能器從旁路切換到節能狀態時峰值電流的比較 電壓跟蹤 - 當檢驗框被選擇時會告訴微電腦節能器跟蹤電壓。這個特征即使在PrecisionPower(高精度功率)軟件未連接到微電腦節能器時也能使用，而這些電壓值可以在任何時候被找到。微電腦節能器會每分鐘平均一次電壓，直到主板上內存存滿才會停止電壓跟蹤。最短跟蹤時間是45天。功耗頻率 - 裝置檢測的電壓頻率（只顯示50或60赫茲）線路輸入功率 裝置的線路兩端功率。注意：線路兩端功率是你在計算節能值時想要

32、使用的功率，而這也是功能所在。負載輸入功率 裝置計算的負載端功率線路功率因素 裝置計算的線路端功率因素。注意：線路端因素是你在計算節能值時想要使用的功率因素，而這也是功能所在。負載功率因素 - 裝置計算的負載端功率因素。輸出功率 微電腦節能器測量的輸出功率。輸出功率由節能器在18000次/秒（50赫茲）時的電壓和電流樣本測量。（輸出功率在線路和負載兩端相同）累積輸出功率 當數據反饋系統啟動時軟件檢測到的累積功率累積輸入功率 當數據反饋系統啟動時軟件檢測到的線路累積功率菜單選項文件&數據載入設置 載入一個之前保存有設置的文件 保存設置 保存當前設置到一個文件，之后可以載入。清除所有數據

33、清除所有隨機內存記錄，并根據控制板上的電壓和電流重新設定所有初始設置（在主要控制器上）讀取儲存節能數據 讀取裝置儲存在隨機內存上的電壓跟蹤數據。如果想要把它們從里面清理出來也可以。節能數據文件會自動命名和儲存到“節能文件”的文件夾下。重新設定儲存節能數據 把儲存在隨機內存中的電壓跟蹤數據清理出來。電壓跟蹤數據最短在45天將內存存滿。如果需要更多的跟蹤時間，需要清理它們。上次檢測故障 裝置會將上次檢測到的故障儲存在隨機內存中。這個可以被用來重新找到故障。工具&幫助廠家設置 - 根據控制板上的電壓和電流設定初始設置（在主要控制器上）。設置被自動改變后，你需要將它們保存到內存上。節能值計算器

34、 打開節能值計算器可以用來估算節能值和投資回報。校準器 校準器可用來校準線路電壓、負載電壓、電流和輸出功率讀取。串口通信- 切換用來連接到裝置的通信端口的工具安全 - 改變密碼保護的工具關于 - 打開“關于”窗口中的PrecisionPower電能實驗室軟件(你可以找到自己軟件的版本)Savings Calculator 節能計算器節能計算器 在節能計算器中填入所有知道的信息（特別是黑色框中），保留想計算的地方 “？”不填，然后按下“計算”按鈕。在“節能模式消耗電能”或者“估計節能比例”可進行切換選擇（節能模式消耗電能表示在微電腦節能器安裝后消耗的電能，非節能模式消耗電能表示在微電腦節能器未安

35、裝前消耗的電能）。串口通信校準串口通信 如果使用有多用或者虛擬通信端口的電腦或筆記本（有USB-RS232 adapter適配器），你需要告訴PrecisionPower電能實驗室軟件將使用哪個通信端口。軟件已經檢測到可以使用的通信端口，并且已經存放在串口端口的下拉菜單中。通過選擇串口端口下拉菜單中的通信端口，軟件將自動重新連接到選擇的端口。結束后點擊“關閉”。校準器 - 如果要使用校準器，你需要其他一些測量設備（像Fluke 434功率因素分析儀等）來進行比較。在電動機運轉，微電腦節能器處于節能模式，數據反饋系統啟動狀態下打開校準器。使用其他測量設備在校準器指示下輸入校準數字，點擊“校準”。

36、軟件會計算校準數據，然后將它們儲存到節能器隨機內存中。不需要校準的地方直接點擊“跳過”。 故障解決在安裝過程中有可能會出現一些問題。當把微電腦節能器連接到現有系統時，可能會影響電線和接口的工作，出現斷路或短路。當電動機用于生產時，首先要把設備還原到起初正常時的狀態，然后再為客戶創造節能的最大化。這部分從如何避免問題開始，然后解決如何快速使設備運轉。配備良好的電壓、電流（包括瞬間電流）和功率測量設備是重要的。在購買設備前如何避免問題標準微電腦節能器可以承受相當于裝置規定電流6倍的峰值電流3秒鐘。這意味著100安培的微電腦節能器可以在峰值電流為600安培的電動機正常工作3秒鐘或少些。如果測量到的峰

37、值電流高于600安培，或者時間長于3秒鐘啟動，那么有必要買一個配有大功率可控硅整流器的微電腦節能器。峰值電流Fluke 330 鉗型電流表這是測量峰值電流必需設備的一種選擇。這種電流表將提供振幅測量，并容易在測量過程中得到一個啟動需要的大致時間。最有用的信息來于使用一個三相的功率因素分析儀（像Fluke 434 或者435），然后作為峰值電流文件保存并打印出來給客戶。請記住6倍于顯示電流和3秒鐘。特殊控制做檢查時，查找一些特殊特點或者要求的控制很重要。比如電源是24小時開著的，那么有必要配備一個信號燈來指示電動機何時開或關。知道開和關的信號怎樣，是用兩線還是三線很重要。很多系統有一個從電動機電

38、壓獨立供應的控制電壓。微電腦節能器可以與獨立的交流電電源一起工作。一些復雜的系統想通過從電動機微電腦節能器上返回的信號來保證微電腦節能器是正常工作的。標準輸出信號是由一個隔離常開電聯接提供的，這個電聯接可以在24到380伏、最高0.05安培的交流電中調節。如果需要一個常閉接點或者更高的電流，可以選擇一個繼電器，在380伏交流電下切換到3安培。在旁路運轉當新安裝的微電腦節能器不能運行時，首先要做的就是將微電腦節能器用旁路連接，使它與問題源頭分開。如果問題微電腦在節能器上，故障排除就要在找清問題在控制板還是在可控硅整流器模塊上。這些服務和從工廠調貨都可以實現。機械旁路因為所有的微電腦節能器都是設定好的，所以將輸入線和輸出線連接起來組成一個機械旁路就很簡單。高電流裝置
