1、津南區地稅局新建辦公樓信息化基礎設施建設需求一、機房及配電建設要求機房裝修：40平米中心機房鋪設抗靜電地板（600×600），涂地板漆；鋁合金微孔板吊頂，頂內防塵；墻面刷乳膠漆，地板鋪踢腳板及襯板，噴涂防火涂料；機房照明采用多組格柵燈，配應急照明燈；配置計算機專用插座10個，單雙聯蹺板開關各10個；機房接地電阻應不超過1歐姆并設置防雷裝置。機房配電：新購10Kva（1小時） UPS 一臺，供中心機房設備， UPS前端應設計防雷裝置，中標商應根據用戶實際需求對UPS輸出電路進行規劃及設計并負責輸出電纜、空開的鋪設及安裝。機房空調：具有恒溫恒濕功能，大風量小焓差，滿足專業機房需要；總冷量

2、 (22, 50%rh)不低于7kw，風冷機組，上送風或前送風，來電自啟動功能，室內機組噪音小于60dB；LCD全中文屏幕顯示，具有密碼保護、專家故障診斷功能；配置標準的RS232或RS485監控接口，提供標準的通信協議。機房安全系統：機房內配備應急照明燈及鋼制防火防盜門。新購10Kva（1小時） UPS 一臺安置于一層征收大廳，供部分征收窗口終端；配備一臺150kva穩壓電源，供全樓計算機設備使用。項目性能指標數量備注機房裝修40平米機房鋪設抗靜電地板（600×600），涂地板漆；采用鋁合金微孔板吊頂，頂內防塵；墻面刷乳膠漆；地板鋪踢腳板及襯板，噴涂防火涂料；照明采用多組格柵燈，機

3、房內配置計算機專用插座10個，單雙聯蹺板開關各10個。接地系統根據國稅總局技術要求，接地電阻應不超過1歐姆并設置防雷裝置。機房內配備應急照明燈及鋼制防火防盜門。1三年質保，響應時間：2小時，環保材料。看現場。機房專用空調恒溫恒濕，大風量小焓差，總冷量 (22, 50%rh)不低于7kw，風冷機組，上送風或前送風，來電自啟動功能；室內機組噪音小于60dB；LCD全中文屏幕顯示，具有密碼保護、專家故障診斷功能；要求配置標準的S232或RS485監控接口，提供標準的通信協議。1三年質保，三月質量問題包退換；響應時間：2小時，24小時未解決問題提供備機，空調上下水系統做好保溫。提供原廠商三年現場免費質

4、保。廠家負責產品的安裝調試。看現場。機房UPS電源10KVA（延時一小時）三進單出；輸入電壓 380±25V，電池電壓192V；輸出電壓220V±1%，隔離變壓器輸出；應采用DSP數控技術，工頻在線式雙變換結構；應具備良好的操作界面（中英文液晶LCD），可顯示三相輸入/輸出電壓、頻率、負載、電池電壓、電池放電電流等信息；具備LED工作狀態顯示，指示輸入交流異常、逆變器故障、旁路、電池低壓、過載等；應具備冷啟動、自啟動功能；標配手動維護開關；應具有智能電池維護及電池自檢測技術，電池定期自動放電激活；要求配置標準的S232/RS485監控接口，提供標準的通信協議。2電池品牌要求

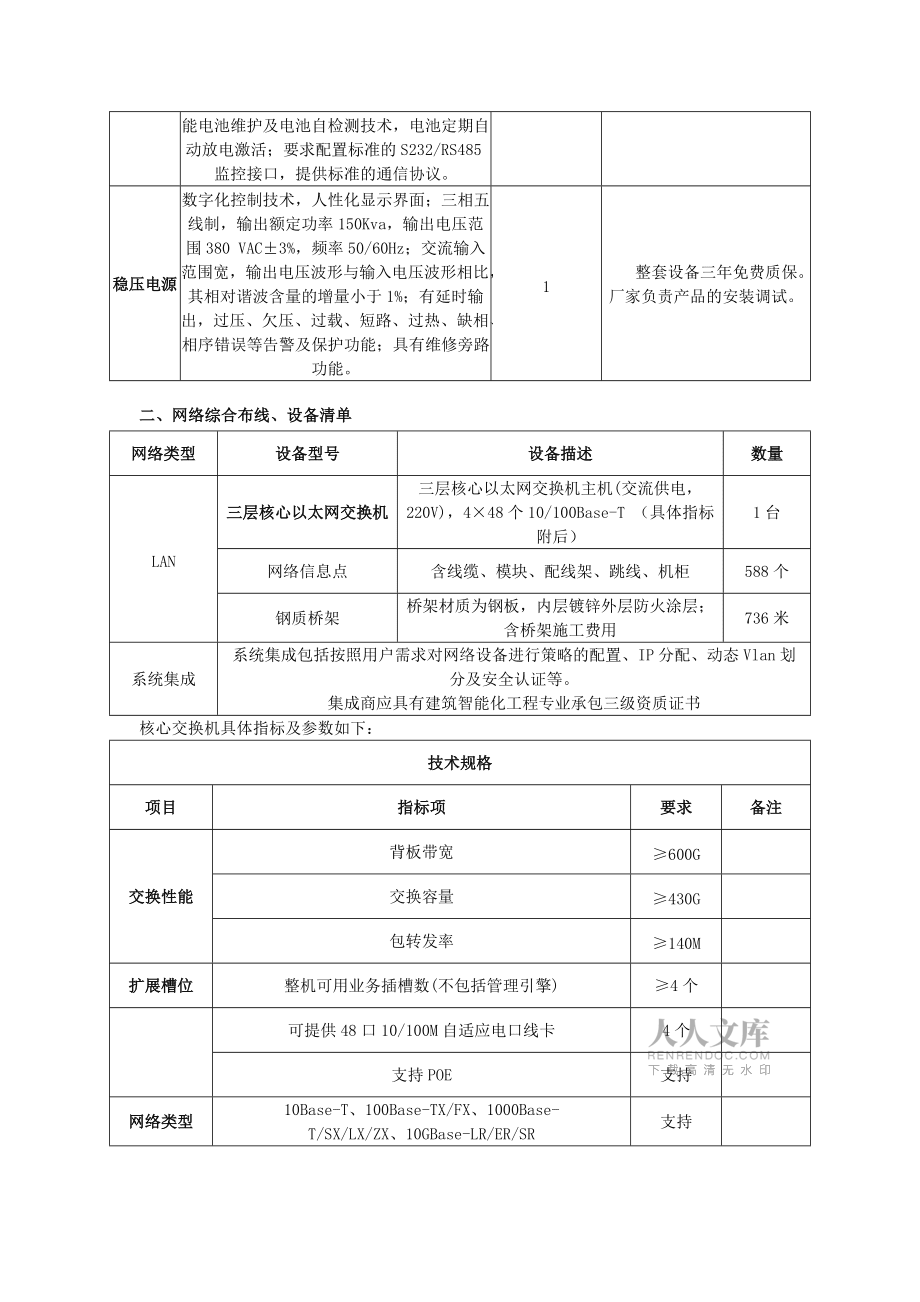

5、與主機相同，并提供電池標號的原產地證明；要求電池柜與UPS主機相同顏色，并考慮地板承重。提供原廠商三年現場免費質保。廠家負責產品的安裝調試。穩壓電源數字化控制技術，人性化顯示界面；三相五線制，輸出額定功率150Kva，輸出電壓范圍380 VAC±3%，頻率50/60Hz；交流輸入范圍寬，輸出電壓波形與輸入電壓波形相比，其相對諧波含量的增量小于1%；有延時輸出，過壓、欠壓、過載、短路、過熱、缺相、相序錯誤等告警及保護功能；具有維修旁路功能。1整套設備三年免費質保。廠家負責產品的安裝調試。二、網絡綜合布線、設備清單網絡類型設備型號設備描述數量LAN三層核心以太網交換機三層核心以太網交換機

6、主機(交流供電，220V)，4×48個10/100Base-T （具體指標附后）1臺網絡信息點含線纜、模塊、配線架、跳線、機柜588個鋼質橋架橋架材質為鋼板，內層鍍鋅外層防火涂層；含橋架施工費用736米系統集成系統集成包括按照用戶需求對網絡設備進行策略的配置、IP分配、動態Vlan劃分及安全認證等。集成商應具有建筑智能化工程專業承包三級資質證書核心交換機具體指標及參數如下：技術規格項目指標項要求備注交換性能背板帶寬600G交換容量430G包轉發率140M擴展槽位整機可用業務插槽數(不包括管理引擎)4個可提供48口10/100M自適應電口線卡4個支持POE支持網絡類型10Base-T、

7、100Base-TX/FX、1000Base-T/SX/LX/ZX、10GBase-LR/ER/SR支持二層功能MAC地址表64K支持IEEE 802.1Q VLAN4K支持端口保護支持Private Vlan / Isolate Vlan支持支持協議vlan支持支持超級VLAN,在超級Vlan下可劃分子vlan支持支持多組多對一的端口鏡像(可跨VLAN、跨線卡、跨速率)支持支持跨線卡鏈路聚合，最多支持8個端口的鏈路聚合支持鏈路聚合端口數量128支持IGMP v1/v2/v3 Snooping支持支持端口安全支持支持廣播風暴抑制支持支持Jumbo幀（9216bytes）支持支持IEEE 802

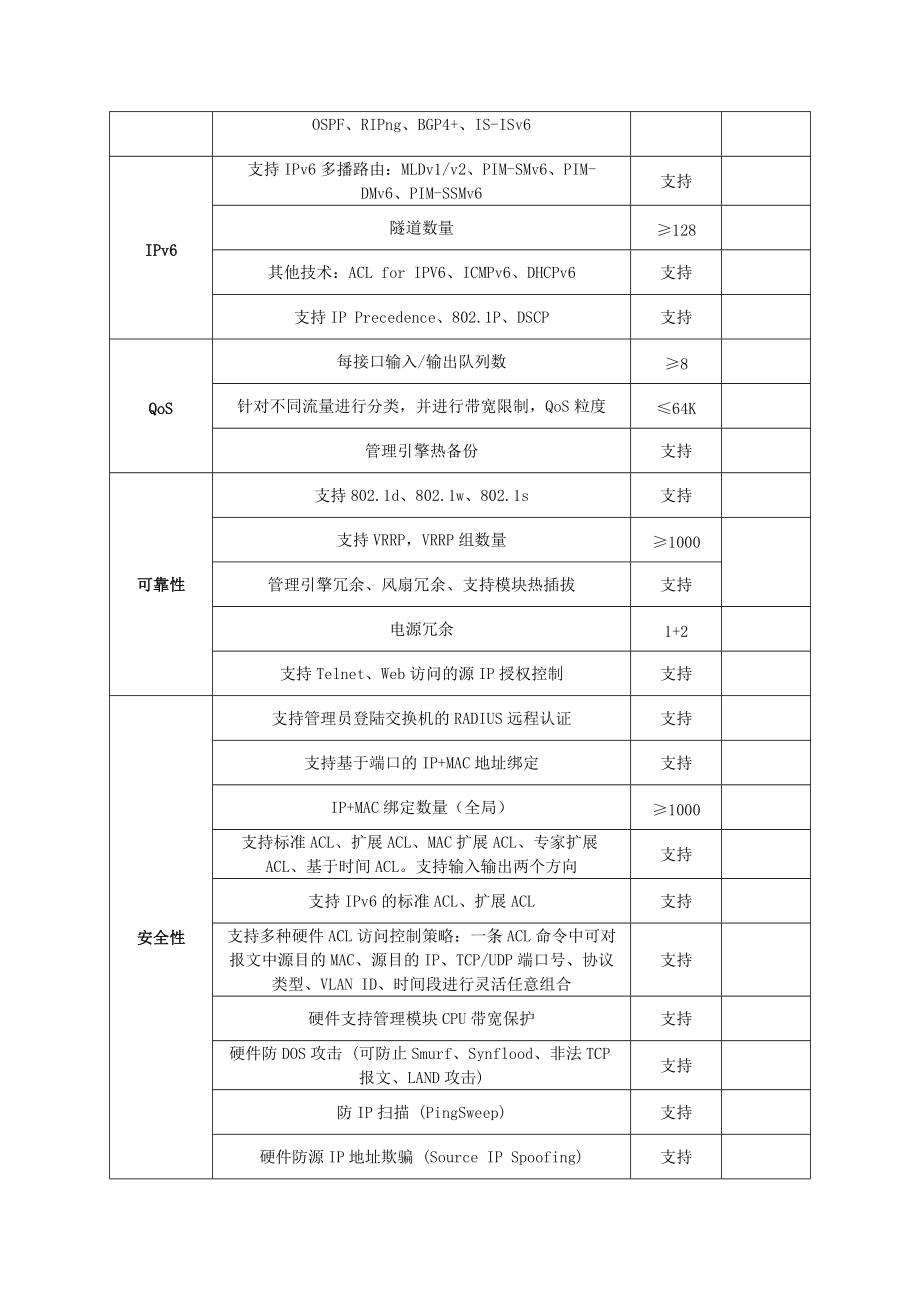

8、.1x支持單向鏈路檢測支持快速以太網環檢測支持三層功能路由表64K支持RIP v1/v2、OSPF、IS-IS、BGP等主流路由協議支持支持基于SVI的缺省路由支持硬件支持策略路由支持支持IGMP v1/v2/v3、支持PIM(SM、DM)、支持DVMRP支持支持ARP Proxy、DHCP Relay、DNS Client支持硬件支持IPv6數據轉發支持支持IPv6單播路由：靜態路由、OSPF、RIPng、BGP4+、IS-ISv6支持IPv6支持IPv6多播路由：MLDv1/v2、PIM-SMv6、PIM-DMv6、PIM-SSMv6支持隧道數量128其他技術：ACL for IPV6、I

9、CMPv6、DHCPv6支持支持IP Precedence、802.1P、DSCP支持QoS每接口輸入/輸出隊列數8針對不同流量進行分類，并進行帶寬限制，QoS粒度64K管理引擎熱備份支持可靠性支持802.1d、802.1w、802.1s支持支持VRRP，VRRP組數量1000管理引擎冗余、風扇冗余、支持模塊熱插拔支持電源冗余1+2支持Telnet、Web訪問的源IP授權控制支持安全性支持管理員登陸交換機的RADIUS遠程認證支持支持基于端口的IP+MAC地址綁定支持IP+MAC綁定數量（全局）1000支持標準ACL、擴展ACL、MAC擴展ACL、專家擴展ACL、基于時間ACL。支持輸入輸出兩

10、個方向支持支持IPv6的標準ACL、擴展ACL支持支持多種硬件ACL訪問控制策略：一條ACL命令中可對報文中源目的MAC、源目的IP、TCP/UDP端口號、協議類型、VLAN ID、時間段進行靈活任意組合支持硬件支持管理模塊CPU帶寬保護支持硬件防DOS攻擊 (可防止Smurf、Synflood、非法TCP報文、LAND攻擊)支持防IP掃描 (PingSweep)支持硬件防源IP地址欺騙 (Source IP Spoofing)支持支持CLI(需兼容業界主流標準)支持管理功能支持Telnet、Console、Web、RMON、SSH 1.5/2.0、SNMP v1/v2/v3等管理方式支持支持

11、SNTP、NTP支持DHCP Server、DHCP Relay支持支持Syslog支持綜合布線技術要求及工程驗收標準一、 綜合布線技術要求1、 布線施工方應具有相關資質。2、 綜合布線系統應是開放式星型拓撲結構，應能支持電話、數據、圖文、圖像等多媒體業務的需要。3、 干線系統應選擇干線電纜較短，安全和經濟的路由。4、 信息點數量及位置的確定，應根據現有辦公人員編制及辦公環境，并在一定程度上考慮信息化發展的需要。5、 綜合布線系統應采用計算機進行管理，對各種資料做到記錄準確、及時更新、便于查閱。6、 綜合布線的每條電纜、光纜、配線設備、端接點、安裝通道和安裝空間均應給定唯一的標志。7、 配線設

12、備、纜線、信息插座等硬件均應設置不易脫落和磨損的標識，并應有詳細的書面記錄和圖紙資料。8、 綜合布線線纜品牌應在康普、AMP、SIEMON選擇，傳輸介質為超五類線纜，信息模塊為超五類模塊，配有24口或48口配線架，使用的跳線要求長度為1.5m定制成品線，上述布線產品要求為采用同一品牌。9、 橋架選用鋼制槽式電纜橋架，橋架規格選擇根據線纜的電纜真充率不超過70%，各項技術指標要求符合國家鋼制電纜橋架工程設計規范，安裝規范符合中國建筑標準設計研究院所發行的JSJT-121全國通用建筑標準設計-電氣裝置標準圖集電纜橋架安裝。10、 PVC槽及各種輔料也應選用國內知名品牌產品并具有防火涂層及阻燃、低煙

13、、低毒的特性。11、 根據用戶實際需求配置2m標準機柜（含電源插座），選用國內知名品牌產品。12、 綜合布線所選用產品都應具有阻燃、低煙、低毒的特性。13、 綜合布線工程要求免費質保3年，對工程所選用的所有產品要求出據生產廠商質保證明。14、 綜合布線施工過程中，必須保證每日施工結束后施工地點的干凈整潔。15、 弱電機房設置位置要能保證至任一計算機信息點線纜長度不超過90m,一般在樓層中部，避開強電磁場干擾，遠離噪聲源，不能與衛生間等貼鄰。16、 弱電豎井要與強電豎井分開設置，避開強電磁場干擾，遠離噪聲源，不能與衛生間、電梯間等貼鄰；弱電豎井面積不小于0.5平方米。17、 橋架選用鋼制槽式電纜

14、橋架，橋架規格選擇根據線纜的電纜真充率不超過70%，各項技術指標要求符合國家鋼制電纜橋架工程設計規范，安裝規范符合中國建筑標準設計研究院所發行的JSJT-121全國通用建筑標準設計-電氣裝置標準圖集電纜橋架安裝。以上未盡事宜應以我國建筑與建筑群綜合布線系統工程設計規范為準。二、 驗收標準1、 工程全部竣工后，保證機房及所涉及施工地點的地面平整光潔，無雜物，機房內設備擺放整齊。2、 工程所用纜線器材型式、規格、數量、質量在施工前應進行檢查，無出廠檢驗證明材料與綜合布線技術要求不符者不得在工程中使用。3、 各種型材和管材的材質、規格、型號應符合綜合布線技術要求的規定，表面應光滑、平整，不得變形、斷裂。4、 機柜、機架安裝完畢后，垂直偏差度應不大于3mm，各種零件不得脫落或碰壞，漆面如有脫落應予以補漆，各種標志應完整、清晰，機柜、機架的安裝應牢固。5、 信息點插座盒的固定方法按施工現場條件而定，宜采用預置擴張螺絲
