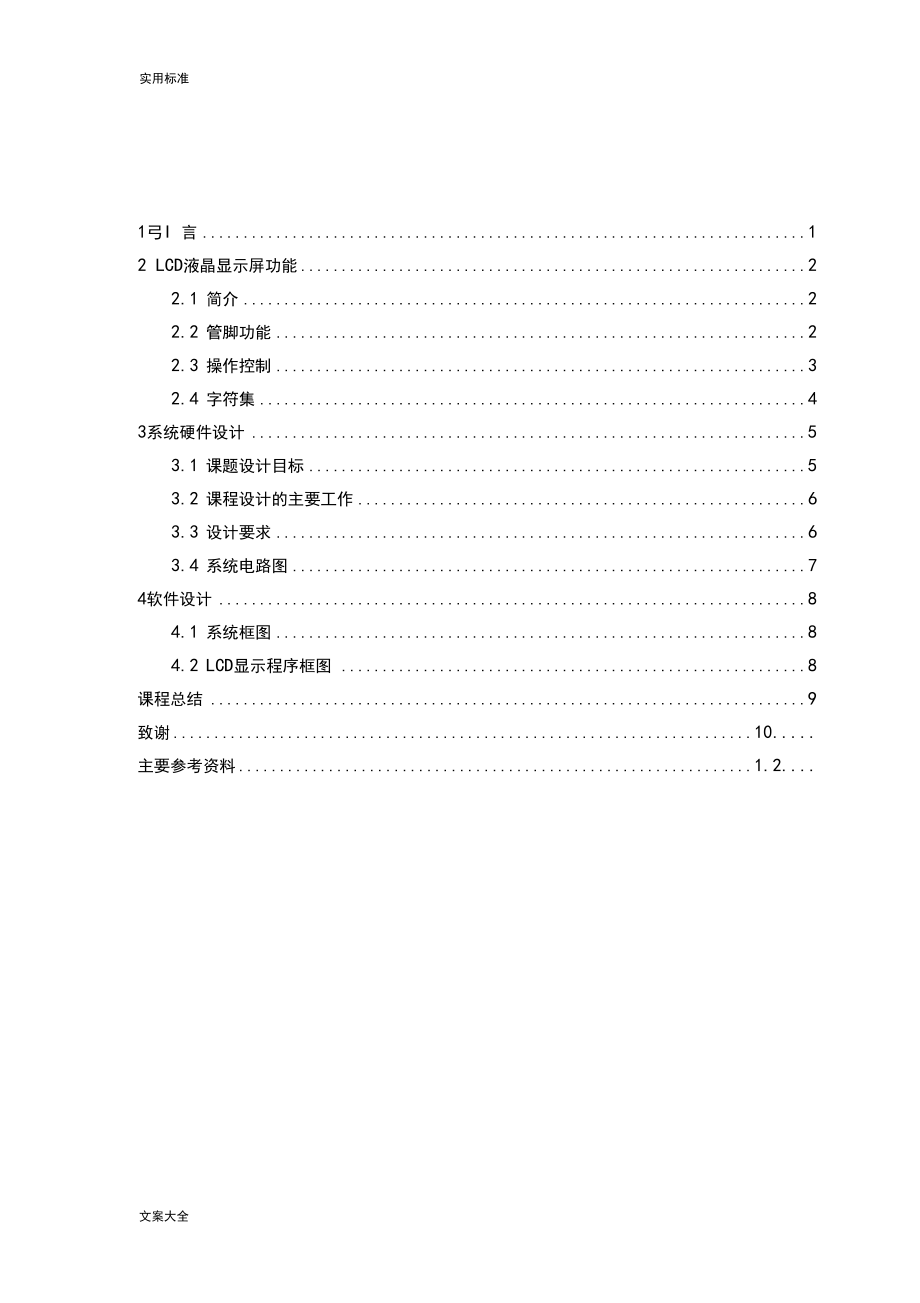

1、實用標準唐山學院?jiǎn)纹瑱C(jī)原理課程設計題目 點陣式Y(jié)LF1602D液晶顯示屏應用系（部）智能與信息工程學院班級 13電本2班姓名 李凱學號4130208205指導教師張國旭 江禧蕾王春生2016 年6 月 20 日至 6 月 30 日共2文案大全2016年 6月 30日課程設計成績?cè)u(píng)定表出勤情況出勤天數缺勤天數成出勤情況及設計過程表現（20分）績課設答辯（20分）評設計成果（60分）定總成績（100分）提問（答辯）問題情況綜合評定指導教師簽名：年 月日1弓I 言12 LCD液晶顯示屏功能22.1 簡介22.2 管腳功能22.3 操作控制32.4 字符集43系統硬件設計53.1 課題設計目標53.2

2、 課程設計的主要工作63.3 設計要求63.4 系統電路圖74軟件設計84.1 系統框圖84.2 LCD顯示程序框圖 8課程總結9致謝10.主要參考資料1.2.1引 言早在1888年，人們就發現液晶這一呈液體狀的化學物質，象磁場中的金屬 一樣，當受到外界電場影響時，其分子會產生精確的有序排列。 如果對分子的排 列加以適當?shù)目刂疲壕Х肿訉?huì)允許光線穿越。位于最后面的一層是由熒光物 質組成的可以發射光線的背光層。背光層發出的光線在穿過第一層偏振過濾層之 后進入包含成千上萬水晶液滴的液晶層。液晶層中的水晶液滴都被包含在細小的 單元格結構中，一個或多個單元格構成屏幕上的一個像素。 當液晶顯示器中的電

3、 極產生電場時，液晶分子就會產生扭曲，從而將穿越其中的光線進行有規則的折 射，然后經過第二層過濾層的過濾在屏幕上顯示出來，這就是液晶顯示器顯示技術。液晶顯示器（LCD）英文全稱為L(zhǎng)iquid Crystal Display ,是一種數字顯示技 術，可以通過液晶和彩色過濾器過濾光源，在平面面板上產生圖象。它是一種采 用了液晶控制透光度技術來實現色彩的顯示器。 液晶顯示器是一種功耗極低的顯 示器件。在袖珍中應用越來越廣泛。液晶顯示技術近幾年來發展很快， 各種規格 的LCD顯示班名目繁多，其專用驅動芯片也都相互配套，使 LCD在控制和議表 系統中廣泛應用提供了極大的方便。各種規格的LCD顯示班名目繁

4、多，其專用驅動芯片也都相互配套，使 LCD 在控制和議表系統中廣泛應用提供了極大的方便。LCD可分為段位式LCD、字符式LCD和點陣式LCD。其中,段位式LCD和字符式LCD只能用于字符和數字 的簡單顯示，不能滿足圖形曲線和漢字顯示的要求；而點陣式LCD不僅可以顯示 字符、數字，還可以顯示各種圖形、曲線及漢字，并且可以實現屏幕上下左右滾動 動畫功能，分區開窗口，反轉，閃爍等功能，用途十分廣泛。1.1 LCD液晶顯示屏功能2.1 簡介工業字符型液晶，能夠同時顯示 16x02即32個字符。（16列2行）注：為了表示的方便，后文皆以1表示高電平，0表示第電平。1.2 管腳功能1602采用標準的16腳

5、接口，其中：第1腳：VSS為電源地第2腳：VDD接5V電源正極第3腳：V0為液晶顯示器對比度調整端，接正電源時對比度最弱，接地電源時對比度最高（對比度過高時會產生“鬼影”，使用時可以通過一個10K的電位器調整對比度）。第4腳：RS為寄存器選擇，高電平1時選擇數據寄存器、低電平0時選擇 指令寄存器。第5腳：RW為讀寫信號線，高電平（1）時進行讀操作，低電平（0）時進行寫 操作。第6腳：E（或EN）端為使能端。第714腳：D0D7為8位雙向數據端。第1516腳：空腳或背燈電源。15腳背光正極，16腳背光負極。1.3 操作控制操作讀狀態寫指令讀數據寫數據輸入RS=0, RW=1 ,

6、E=1RS=0 , RW=0 ,D07=指令碼，E=H脈沖RS=1 , RW=1 , E=1RS=1 , RW=0 ,D07=數據，E=H脈沖1.4 字符集1602液晶模塊內部的字符發生存儲器（CGROM）已經存儲了 160個不同的 點陣字符圖形，這些字符有：阿拉伯?dāng)?shù)字、英文字母的大小寫、常用的符號、和 日文假名等，每一個字符都有一個固定的代碼，比如大寫的英文字母“ A”的代 碼是01000001B （41H ）,顯示時模塊把地址41H中的點陣字符圖形顯示出來， 我們就能看到字母“ A”。因?yàn)?602識別的是ASCII碼，試驗可以用ASCII碼直接賦值，在單片機編 程中還可以用字符型常量或變量

7、賦值，如A。以下是1602的16進制ASCII碼表地址：讀的時候，先讀左邊那列，再讀上面那行，如：感嘆號！的 ASCII為0x21 , 字母B的ASCII為0x42 （前面加0x表示十六進制）。編輯本段指令集1602通過D0D7的8位數據端傳輸數據和指令。顯示模式設置：（初始化）0011 0000 0x38 設置16X2顯示，5X7點陣，8位數據接口；顯示開關及光標設置：（初始化）0000 1DCB D 顯示（1有效）、C光標顯示（1有效）、B光標閃爍（1有效） 0000 01NS N=1（讀或?qū)懸粋€(gè)字符后地址指針加 1 &光標加1）,N=0（讀或?qū)懸粋€(gè)字符后地址指針減1 &光標減1）,S=1

8、且N=1 （當寫一個字符后，整屏顯示左移）S=0當寫一個字符后，整屏顯示不移動數據指針設置：數據首地址為80H ,所以數據地址為80H+地址碼（0-27H , 40-67H）其他設置：01H（顯示清屏，數據指針=0,所有顯示=0） ； 02H（顯示回車，數據指針=0） 03系統硬件設計3.1 課題設計目標課程設計是在校學生素質教育的重要環節，是理論與實踐相結合的橋梁和紐帶。單片機課程設計，要求學生更多的完成軟硬結合的動手實踐方案， 解決目前學生課程設計過程中普遍存在的缺乏動手能力的現象。單片機課程設計是繼電子技術、和單片機原理與應用課程之后開出的實踐環節課程，其目的和任務是訓練學生綜合運用已學

9、課程“電子技術基礎”、“單片機原理及應用”的基本知識，獨立進行單片機應用技術和開發工作 ，掌握單片機程序設計、調試和應用電路設計、分析及調試檢測。3.2 課程設計的主要工作(1)對系統的各個模塊的各個功能進行深入分析和研究，在對課題所采用的方案進行可行詳細的研究后設計具體功能電路。(2)熟悉所選芯片的功能并完成具體電路設計。(3)對系統的最終指標進行測試，針對系統的不足，進行分析并提出一些改正方法。3.3 設計要求利用89C51驅動液晶顯示器工作，液晶顯示器的型號自己確定(可以用 1602或者12864 )要求顯示出自己的基本信息。1、要求設計出硬件系統的電氣原理圖；2、要求設計出程序流程圖和

10、程序；3、要求設計出實物或者仿真調試；3.4 系統電路圖整個電路系統由外部顯示電路系統和最小系統兩個部分組成液晶顯示系統原理圖如圖3-4所示：，收二二小男跳1：土 a中 陽雨口）圖3-4液晶顯示系統原理圖E 我 ft- 8 E.2S在外部顯示電路系統中，由于我們使用的 LCD液晶顯示屏尺寸較大，所以 我們使用了 8個10千歐姆的上拉電阻，使LCD液晶顯示屏能夠驅動；同時我 們還使用了 10千歐姆的定位器。最小系統包括晶振電路和復位電路兩個部分，復位電路中接入了一個復位按鈕。4軟件設計4.1 系統框圖本課題的程序設計是在 C語言的基礎之上的，可分為兩大模塊，分別是:(1) IIC 協議；(2)

11、LCD 顯示。(3)程序總體框圖如圖4-1 :圖4-1程序總體框圖4.2 LCD顯7K程序框圖程序編寫的基本思路(如圖4-2 ):開始一初始化一延時程序一寫入指令一寫入地址一讀取地址一寫入數據一讀取數據一返回圖4-2lcd顯示程序框圖課程總結本次的課程設計已經基本完成，基本也達到了預期的目的與要求，但是在系 統的調試方面還不夠健全，對漢字與圖片的顯示方面無法實現。從選題到現在已有近半個月的時間，這個程序的設計主要經歷了以下幾個過 程：廣泛查閱資料、總體思路確定、方案具體化及討論修改、方案的確定、程序 編寫、軟件調試，當讓還有論文的定稿。課程設計是一個非常緊密的過程，前期的結果是為后期奠定基礎。

12、在這過程 中，我不僅對LED控制系統有了一定的了解，也掌握了更多的專業知識，熟悉 了單片機開發軟件Keil和仿真軟件Proteus的使用，更學會了系統模塊設計的 基本思想。總之，通過本次課程設計，我在理論、實踐與思想方面都有很大的收獲。致謝這次課程設計，凝結了很多人的心血，在此我表示由衷的感謝。沒有他們的 幫助，我將無法順利完成這次設計。首先，要感謝老師的耐心細致的指導，作為一個初次做課程設計的學生，由 于經驗的匱乏，難免有許多考慮不周全的地方，如果沒有導師的督促指導，想要 完成這個設計是難以想象的。其次，學校在這方面也給我們提供了很大的支持和 幫助，每個設計小組配有專門的指導老師，幫助我們能順利完成整個設計。最后， 還要感謝同學這半個月來對我的關心與支持，感謝各位老師在此期間對我的嚴格 要求。同時也要感謝身邊朋友的熱心幫助， 沒有你們的關心與支持，我不可能這 么快完成我的此次課程設計！這半個月是我學習過程中很有價值的一段時光， 也 將會成為我以后的美好回憶。主要參考資料李朝
