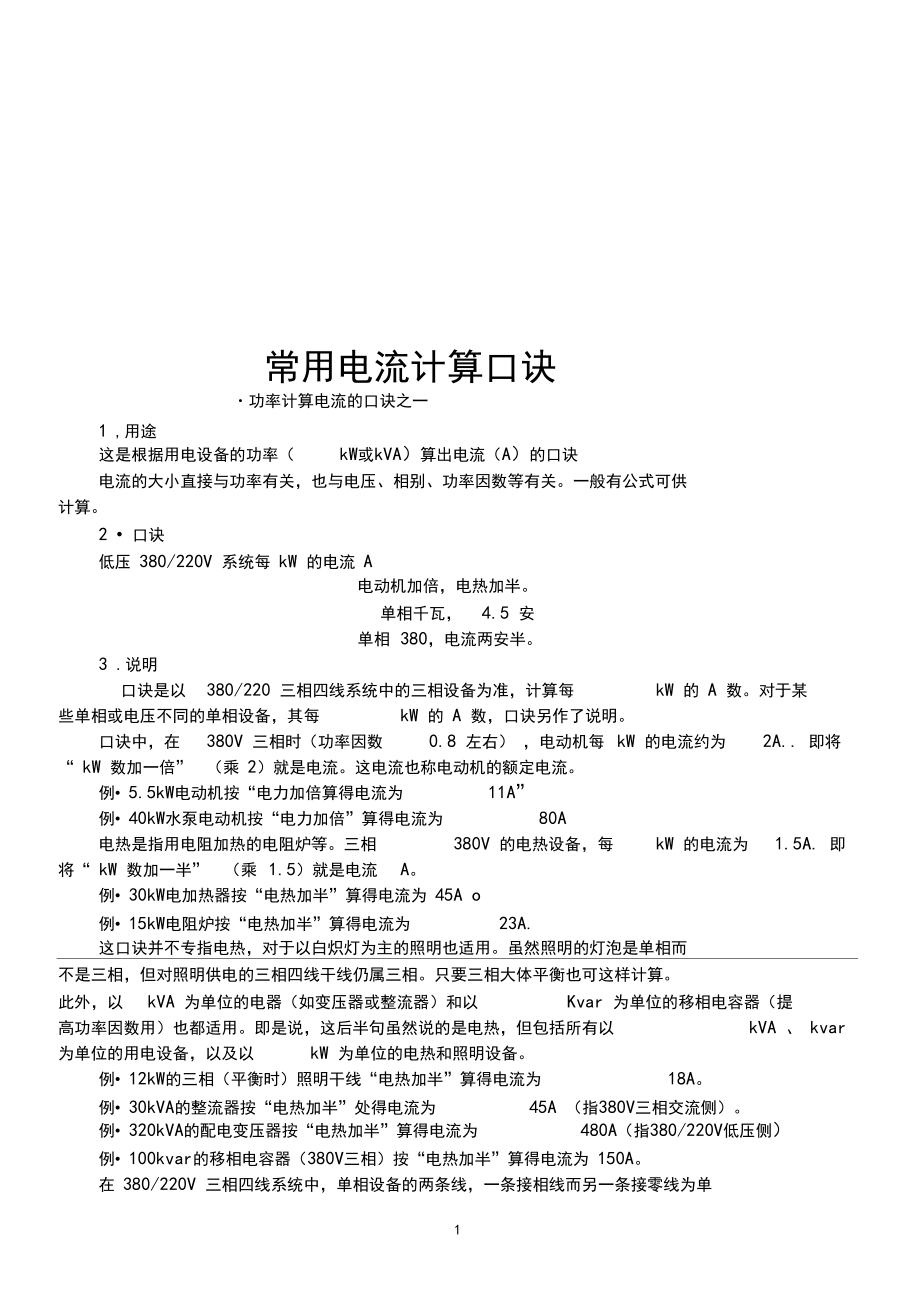

1、常用電流計算口訣功率計算電流的口訣之一1 ,用途這是根據用電設備的功率（kW或kVA）算出電流（A）的口訣電流的大小直接與功率有關，也與電壓、相別、功率因數等有關。一般有公式可供計算。2 口訣低壓 380/220V 系統每 kW 的電流 A電動機加倍，電熱加半。單相千瓦，4.5 安單相380，電流兩安半。3 .說明口訣是以380/220 三相四線系統中的三相設備為準，計算每kW 的 A 數。對于某些單相或電壓不同的單相設備，其每kW 的 A 數，口訣另作了說明?？谠E中，在380V 三相時（功率因數0.8 左右） ，電動機每kW 的電流約為2A. 即將“ kW 數加一倍”（乘 2）就是電流。這電

2、流也稱電動機的額定電流。例 5.5kW電動機按“電力加倍算得電流為11A”例 40kW水泵電動機按“電力加倍”算得電流為80A電熱是指用電阻加熱的電阻爐等。三相380V 的電熱設備，每kW 的電流為1.5A. 即將“ kW 數加一半”（乘1.5）就是電流A。例 30kW電加熱器按“電熱加半”算得電流為 45A o例 15kW電阻爐按“電熱加半”算得電流為23A.這口訣并不專指電熱，對于以白熾燈為主的照明也適用。雖然照明的燈泡是單相而不是三相，但對照明供電的三相四線干線仍屬三相。只要三相大體平衡也可這樣計算。此外，以kVA 為單位的電器（如變壓器或整流器）和以Kvar 為單位的移相電容器（提高功

3、率因數用）也都適用。即是說，這后半句雖然說的是電熱，但包括所有以kVA 、 kvar為單位的用電設備，以及以kW 為單位的電熱和照明設備。例 12kW的三相（平衡時）照明干線“電熱加半”算得電流為18A。例 30kVA的整流器按“電熱加半”處得電流為45A （指380V三相交流側）。例 320kVA的配電變壓器按“電熱加半”算得電流為480A（指380/220V低壓側）例 100kvar的移相電容器（380V三相）按“電熱加半”算得電流為 150A。在 380/220V 三相四線系統中，單相設備的兩條線，一條接相線而另一條接零線為單相 220V 用電設備。這種設備的功率因數大多為1，因此，口訣

4、直接說明“單相（每）KW4.5A ”。計算時，只要“將千瓦數乘4.5”就是電流A。同上面一樣，它適用于所有以kVA 為單位的電熱及照明設備，而且也適用于220V的直流。例 0.5kVA的行燈變壓器（220V電源側）按“單相千瓦、 4.5安”算得電流為 2.3A。例 1000W投光燈按“單相千瓦、4.5安”算得電流為 4.5A。對于電壓更低的單相，口訣中沒有提到?？梢匀?20V 為標準，看電壓降低多少，電流就反過來增大多少。比如36V 電壓，以220V 為標準來說，它降低到1/6，電流就應增大到6倍，即按kW的電流為6乘以4.5等于27A。比如36V、60W的行燈每只電流為 0.06 X27=1

5、.6A , 5 只便共有 8A。目前電器照明也廣泛采用熒光燈、高壓水銀熒光燈、金屬鹵化物燈等，由于它們的功率因數很低（約為0.5） ，因此不能同口訣中的白熾燈照明一樣處理。這是，可把kW換算成 kVA 后，再按本口訣計算。也可以直接記?。核鼈兠?kW 在三相 380V 時為 3A；在單相 220V 時為 9A. 因此例 5 中若為熒光照明燈，電流將為9A。在 380/220 三相四線系統中，單相設備的兩條線都接到相線上，習慣上稱為單相380V用電設備(實際是接在兩相上)。這種設備當以kW 為單位時，功率大多為一，口訣也直接說明： “單相 380，電流兩A 半” 。它也包括以kVA 為單位的38

6、0V 單相設備。計算時，只要“將千瓦或千伏安數乘以 2.5”就是電流A。例 32kW鋁絲電阻爐接單項380V ,按“電流兩 A半”算得電流為 80A。例 2kVA的行燈變壓器，一次側接單向 380V,按“電流兩安半”算得電流為5A。例 21kVA的交流電焊變壓器，初級接單相 380V,按“電流兩安半”算得電流為 53A。二、按功率計算電流的口訣之二1 ,用途上一口訣是計算功率在低壓(380/220V )下的電流。而這一口訣是計算功率在高壓下的電流。工廠中的配電變壓器、大電爐的變壓器或高壓電動機等，絕大部分都是高壓三相設備。它們的額定電壓通常有6kV 或 10kV 等幾種。同低壓一樣，它們的電流

7、也可以直接根據功率的大小來計算。2 口訣高壓每 KVA 的電流 A。10 千伏百六，6 千伏百十。若為千瓦，再加兩成。3 ,說明這句口訣是以KVA 為單位的三相用電設備為準，按 10kV 或 6KV 額定電壓計算電流。對于以 kW 為單位的電動機，口訣單獨作了說明?？谠E中前一句的百六是指百分之六，也就是6/100 或 0.06。百十是指百分之十，也就是10/100或0.1?！?0千伏百六”是指額定電壓為10kV時，三相設備每 kVA (包括kvar)的電流是KVA 數的 6/100 計算時，只要“將千伏安數乘以 0.06 就是電流A。 ”例 320KVA三相配電電壓器，高壓 10kV ,按“1

8、0千伏百六”算得電流為19A (320X 0.06=19.2 )例 500kVA移相電容(三相)，高壓10kV ,按“ 10千伏百六”算得電流為 30A (500X 0.06=30 )例400kVA三相電弧爐變壓器，高壓 10kV ,按”10千伏百六”算得電流為24A (400 X 0.06 = 24)“6千伏百十”是指額定電壓為 6KV時，三相設備每 kVA (包括Kvar)的電流是KVA數的 10/100 。計算時，只要“將千伏安數乘以 0.1 ”就是電流 A。例 560kVA三相配電電壓器，高壓 6KV，按“ 6千伏百十”算得電流為 56A (560 X 0.1=56 )。例 200kV

9、AR移相電容器(三相),高壓6KV ,按“6千伏百十”算得電流為 20A (200 X 0.1=20 )。例 1800kVA三相電弧爐變壓器，高壓6KV ,按“6千伏百十”算得電流為180A ( 1800X 0.1=180 )。對于以 kW 為功率單位的高壓電動機等，其電流的計算，可先把“kW ”看成是“千伏安” ，同上面的方法一樣計算后，再把計算的結果加大兩成(即再乘1.2)便是。口訣“若為 kW 再加兩成”就是這個意思。例 260KW 電動機，額定電壓6kV,按“ 6千伏百十”和“若為千瓦，再加兩成”算得額定電流為 31A(260 X0.1 X 1.2=31.2)。目前，有少數工廠還沒有設

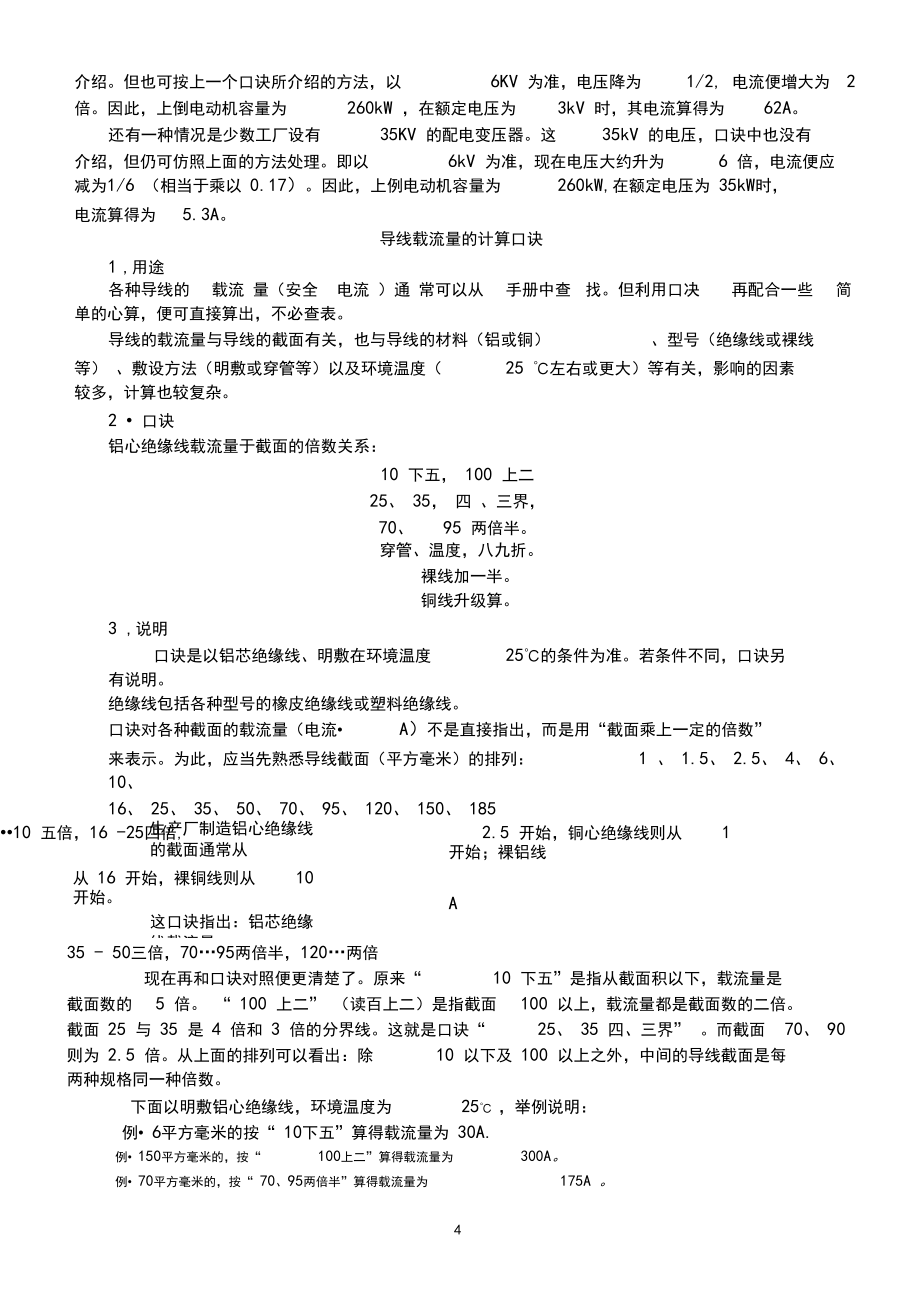

10、定額定電壓為3kV 的電動機。對于這種電壓，口訣沒有介紹。但也可按上一個口訣所介紹的方法，以6KV 為準，電壓降為1/2, 電流便增大為2倍。因此，上倒電動機容量為260kW ，在額定電壓為3kV 時，其電流算得為62A。還有一種情況是少數工廠設有35KV 的配電變壓器。這35kV 的電壓，口訣中也沒有介紹，但仍可仿照上面的方法處理。即以6kV 為準，現在電壓大約升為6 倍，電流便應減為1/6 （相當于乘以 0.17）。因此，上例電動機容量為260kW,在額定電壓為 35kW時，電流算得為5.3A。導線載流量的計算口訣1 ,用途各種導線的載流 量（安全電流 ）通 常可以從手冊中查找。但利用口決

11、再配合一些簡單的心算，便可直接算出，不必查表。導線的載流量與導線的截面有關，也與導線的材料（鋁或銅）、型號（絕緣線或裸線等） 、敷設方法（明敷或穿管等）以及環境溫度（25 左右或更大）等有關，影響的因素較多，計算也較復雜。2 口訣鋁心絕緣線載流量于截面的倍數關系：10 下五， 100 上二25、 35， 四 、三界，70、95 兩倍半。穿管、溫度，八九折。裸線加一半。銅線升級算。3 ,說明口訣是以鋁芯絕緣線、明敷在環境溫度25的條件為準。若條件不同，口訣另有說明。絕緣線包括各種型號的橡皮絕緣線或塑料絕緣線?？谠E對各種截面的載流量（電流A）不是直接指出，而是用“截面乘上一定的倍數”來表示。為此，

12、應當先熟悉導線截面（平方毫米）的排列：1 、 1.5、 2.5、 4、 6、 10、16、 25、 35、 50、 70、 95、 120、 150、 185生產廠制造鋁心絕緣線的截面通常從從 16 開始，裸銅線則從10 開始。這口訣指出：鋁芯絕緣線載流量中阿拉伯數碼表示導線截面積（平方毫米）關系”排列起來便如下：2.5 開始，銅心絕緣線則從1 開始；裸鋁線A ，可以按“截面數的多少倍”來計算?？谠E，漢字數字表示倍數。把口訣的“截面與倍數710 五倍，16 -25四倍,35 - 50三倍，7095兩倍半，120兩倍現在再和口訣對照便更清楚了。原來“10 下五”是指從截面積以下，載流量是截面數的

13、5 倍。 “ 100 上二” （讀百上二）是指截面100 以上，載流量都是截面數的二倍。截面 25 與 35 是 4 倍和 3 倍的分界線。這就是口訣“25、 35 四、三界”。而截面70、 90則為 2.5 倍。從上面的排列可以看出：除10 以下及 100 以上之外，中間的導線截面是每兩種規格同一種倍數。下面以明敷鋁心絕緣線，環境溫度為25 ，舉例說明：例 6平方毫米的按“ 10下五”算得載流量為 30A.例 150平方毫米的，按“100上二”算得載流量為300A。例 70平方毫米的，按“ 70、95兩倍半”算得載流量為175A 。從 上 面 的 排 列 還 可 以 看出 ： 倍 數 隨 界

14、 面 的 增 大而 減 小 。 在 倍 數 轉 變 的交 界 處 ， 誤 差 稍 大 些 。25 與 35 是 4 與 3 倍的分界處，25 屬四倍的范圍，但靠近向三倍變化的一側，它按口訣的四倍，即 100A ，但實際不到四倍（按手冊為97A ） ，而 35 而相反，按口訣的三倍，即105A ，實際則是117A 。不過這對使用的影響并不大。當然，如能“心中有數”，在選擇導線截面時，25 的不讓它滿到100A ， 35 的則可以略為超過105A 變更準確了。同樣，2.5 平方毫米的導線位置在五倍的最始（左）端，實際便不止5 倍（最大可達20A 以上） ，不過為了減小導線內的電能損耗，通常都不用到

15、這么大，手冊中一般也只標12A 。從這一下，口訣便是對條件改變的處理。本句“穿管、溫度，八、 2 折”是指：若是穿管敷設（包括槽板等敷設，即導線加有保護套層，不明露的），按計算后，再打八折（乘0.8） 。若環境溫度超過 25 ，應按計算后再打九折（乘0.9 ）關于環境溫度，按規定是指夏天最熱月的平均最高度。實際上，溫度是變動的，一般情況下，它影響導體載流并不很大。因此，只對某些高溫車間或較熱地區超過25較多時，才考慮打折扣。還用一種情況是兩種條件都改變（穿管又溫度較高），則按計算后打八折，再打九折?；蛘吆唵蔚匾淮未蚱哒塾嬎悖?.8*0.9=0.72 ，約為 0.7） 。這也可以說是“穿管，溫

16、度，八、九折”的意思。例如 （鋁芯絕緣線）：10 平方毫米的，穿管（八折），40A（10X5X0.8=40）高溫（九折）45A （ 10 X 5X 0.9=45 ）穿管又高溫（七折），214A（95 X 2.5 X 0.9=213.75）穿管又高溫（七折）166A （ 95 X 2.5 X 0.7=166.25 ）。對于裸鋁線的載流量，口訣指出“裸線加一半”，即按 1 計算后再加一半（乘1.5） 。這是指同樣截面的裸鋁線與鋁心絕緣線比較，載流量可大一半。例16平方毫米裸鋁線， 96A （ 16 X 4 X 1.5=96 ）高溫，86A （16X4X1.5X0.9=86.4）例35平方毫米，裸鋁

17、線， 158A （ 35 X 3X 1.5=157.5 ）例 120 平方毫米裸鋁線，360A （ 120 X 2 X 1.5=360 ）。對于銅導線的載流量，口訣指出“銅線升級算”，即將銅導線的截面按截面排列順序提升一級，再按相應的鋁線條件計算。例 35平方毫米裸鋁線 25 C,升級為50平方毫米，再按50平方毫米裸鋁線，25 c計算為 225A（50 X 3X 1.5 ）。例 16平方毫米銅絕緣線25 C。按25平方毫米鋁絕緣線的相同條件，計算為100A （ 25 X 4）例95平方毫米銅2緣線 25 C,穿管。按 120平方毫米鋁絕緣線的相同條件，計算為192A（120 X 2X 0.8

18、）。附 帶 說 一 下 ： 對 于 電 纜， 口 訣 中 沒 有 介 紹 。 一般 直 接 埋 地 的 高 壓 電 纜， 大 體 上 可 采 用 有 關 的 倍數直接計算。比如 35平方毫米高壓鎧裝鋁心電纜埋地敷設的載流量約為105 （ 35 X 3） Ao 95平方毫米的約為 238 （ 95 X 2.5 ） A。母線載流量的計算口訣之一1 ,用途這是根據母線厚度和截面推算載流量的口訣，主要計算鋁母線的載流量，也可解決銅 母線的載流量。母線載流量與截面有關，同時也受母線厚度的影響。因此可以根據厚度來確定母線“ 平方毫米的載流量”，再乘上相應的截面即得。2 口訣鋁母線（鋁排）厚度與平方毫米的載

19、流量（A）的關系：4-3 、8-2 、 中 -2 半，10 厚以上 1.8 安。銅排再乘1.3。3 說明口訣以鋁母線為準。對于銅母線(銅排)則單獨作了說明?？谠E4-3 是指厚度為4mm 的鋁母線，每平方毫米載流量為3A 。 “ 4-3 ”可讀“四、三”，前者指厚度，后者指電流。凡屬這種厚度的母線，在要知道它的截面，將截面的平方毫米數乘上3 便是載流量 A。同樣， “ 8-2 ”是指“厚度為 8mm 的鋁母線，每平方毫米載流量為2A ”。凡屬這種厚度的母線，只要知道它的截面，將“截面的平方毫米數乘上 2.5”便是載流量， A?！?10 厚以上 1.8A ” 。這已經說明厚度為100mm 以上(包

20、括10mm ) 的鋁母線，每平方毫米載流量為 1.8A 。這只要將“截面的平方毫米數乘上 1.8”便是載流量 A。例.40 X 4鋁母線，按“4-3 ”算得載流量為480A ( 40 X 4X 3)。例 80 X 8鋁母線，按“8-2 ”算得載流量為1280A ( 80 X 8 X 2)。例 60 X 6鋁母線，按“中 一2半”算得載流量為 900A (60X6X2.5)。例100X10鋁母線，按“10厚以上1.8A ”算得載流量為1800A (100X10X1.8)。母線的載流量還與交流、直流。母線平放、豎放、環境溫度以及多條母線并列使用等有關系，但影響不大，只是環境溫度較高時，可同導線一樣

21、打九折處理。至于并列使用時，在交流情況下兩條并列乘 0.8，三條并列乘0.7 ，四條并列乘0.6. 可以這樣記住：二、三、四條，八、七、六折。直流并列時則一律乘0.9. 這些就不一一舉例了。1.3 “是指銅母線的載流量約比同規格的鋁母線大三成。因此，可先按相同規格的鋁母線計算，再乘上1.3 即可。例如：40 X 4 銅母線60 X 6 銅母線100 X 10銅母線624A ( 480 X 1.3)1170A ( 900 X 1.3)2340A ( 1800 X 1.3)有關環境溫度較高以及母線并列使用的問題，可同鋁母線一樣處理。母線載流量的計算口訣之二1 ,用途這口訣主要解決鋼母線的載流量(A

22、)的關系。2 口訣鋼母線(鋼排)截面大小與載流量(A )的關系：鋼排截面即載流。4 厚以上八折求。再加一半統直流。3 說明這口訣以厚度為3mm以下的母線為準，計算交流電的載流量，Ao對于直流電，口訣單獨作了說明。這句口訣表明3mm 及 以下厚度的鋼母線，截面的平方毫米數也就是載流量的安數。例如：30X3 鋼母線 90A (30X3)40X3 鋼母線 120A (40X3)當厚度為4 及以上時，載流量等于截面數再打八折。例如：40X4鋼母線128A (40X4X0.8)50X4鋼母線160A (50X4X0.8)以上都是指交流的載流量。對于直流，則按1 或 2 計算后，再加大一半(即乘1.5)便

23、是。例如:30 X 3銅母線直流載流量為135A (90 X 1.5)40 X 4鋼母線直流載流量為192A (128X1.5)對電動機配線的口訣131. 用途根據電動機容量（kw ）直接決定所配支路導線截面大小，不必先算出電動機容量電流，再選導線截面。2. 口訣鋁心絕緣線各種截面所配電動機容量（kw）的加數關系：2.5 加三，4 加四。6 后加六，25 一五。百二導線，配百數。3. 說明這口決是對三相380V 電動機配線的。導線為鋁芯絕緣線（或塑料線）穿管敷設。由于電動機容量等級較多，因此，口訣反過類表示，即指出不同的導線截面所配電動機容量范圍。此范圍以“比截面數加大多少”來表示。為此，先要

24、了解一般電動機容量（kW ）的排列：舊的容量（0.61新的容量（0.81.175100“ 2.5 加三”表示kW ）排列為：1.72.84.57kW ）排列為：1.52.22.5 平方毫米的鋁心絕緣線，穿管敷設，能配“10142045.57.528 40101355172.57510012522304055加三”kW的電動機。即最大可配 8kW （產品只有相近的7.5kW 的電動機）“ 6 后加六”是說從12KW ， 10 平方毫米可配“ 25 一五”是說從方毫米可配40kW ， 50“百二導線配百數”的關系來配電動機，而是6 平方毫米開始及以后都能配“加大六”kW 的電動機。即6 平方毫米可

25、配16KW ， 16 平方毫米可配22KW 。25 平方毫米開始，加數由六改變為五了。即平方毫米可配55kW ， 70 平方毫米可配（即 120 導線配百數）是說電動機大到25 平方毫米可配75kW 。100kW ，導線截面便不是以“加大”30kW ， 35 平120 平方毫米的導線反面只能配例 7kW電動機配截面為4平方毫米的導線（按例 17kW 電動機配界面為 16平方豪米的導線（按 例 28kW 電動機配截面為 25平方毫米的導線（按以上配線稍有余。因此，即使容量稍超過一點（如100kW 的電動機了。加四） 。6 后加六）。25 一五） 。16 平方毫米配23kW ） ，或者容量雖不超過

26、，但環境溫度較高，也都可適用。但大截面的導線，當環境溫度較高時，也都適用。但大截面的導線，當環境溫度較高時，仍以改大一級為宜。比如70 平方毫米本來可配75kW ，若環境溫度較高，則以改大為 95 平方毫米為宜。而100kW 則該配 150 平方毫米為宜。電力線穿管的口訣1 ,用途鋼管穿線時，一般規定：管內全部導線的截面不超過管內空截面的40。這種計算較麻煩，為此，手冊中編成的表格供使用?？谠E僅解決對三相電動機配線所需管徑大小的問題。這時管內所穿的是三條同截面的絕緣線。2 口訣焊接鋼管內徑及所穿三條電力線的截面關系：20 穿4、 6，25 只穿 10，3 說明口訣指的是焊接鋼管（或稱厚鋼管）

27、管（或稱黑電線管）。焊接鋼管的規格以內徑表示，單位是40 穿 35,一、二輪流數。穿管最大 240.,管壁厚 2mm 以上，可以埋于地下的。它不同于電線mm。為了運用口訣，應先了解焊接鋼管的規格型號。1520253240507080這里已經指明三種管徑分別可穿的導線截面。其中20mm內徑的可穿 4及6平方毫米兩種截面。另兩種管徑只可穿一種截面，即25mm內徑的只可穿10平方毫米一種截面，40mm內徑的只可穿35平方毫米一種截面。、二輪流數”是什么意思呢？這句口訣是解決其它管徑的穿線關系而說的。但它較難理解。為此，我們且把全部關系排列出來看一看:焊接鋼管內徑(mm)152025324050708

28、0可穿導線截卸（平方2. 54101635509512062570150從表中可看出：從最小的管徑15開始，順著次序，總是穿一種，二種截面，輪流出現。這就是“一、二輪流數”。但是，單獨這樣記憶可能較困難，如果配合來記，便會容易些。比如念到“20穿4、6”后，便可聯想到：20的前面是15,而且只穿一種截面，那便是緊挨著的2.5;而20的后面是 25,也只穿一種截面，應該是緊挨著的10.同樣，念到“ 25只穿10”以及“ 40穿35”也都可以引起類似的聯想。這樣就容易記住了。實際使用時，往往是已知三條電力線的截面，而要求決定管子的規格。這便要把口訣的說法反 過來使用。例三條 70平方毫米的電力線，

29、應配50的焊接鋼管（由“40穿35”聯想到后面的50必可穿50、70兩種截面）。例三條16平方毫米的電力線，應配32的焊接鋼管（由“25穿10”聯想到后面，或由“40穿35”聯想到前面，都可定出管徑為32）。導線穿管時，為了穿線 的方便，要 求有一 定的 管徑。但在 上述的 導線 和所配的管 徑下，當管 線短或彎頭少時，便比管線長或彎頭多的要容易些。因此，這時的管徑也可配小些。作法是把導線 截面視為小一級的，再來配管徑。如10平方毫米導線本來配25mm管徑的管子，由于管線短或彎頭少，現在先看成是6平方毫米的導線，再來配管徑，便可改為20mm的了。最后提一下：“穿管最大 240”，即三條電力線穿

30、管最大只可能達到240A （環境溫度 25 C）這是已用到 150平方毫米的導線和80mm的管徑，施工困難，再大就更難了。了解這個數量，可使我們判斷：當線路電流大于240A時，一條管線（指一根穿有三條電力線的管子）已不可能，必須用兩條或三條管線（其中導線可以小些）來滿足。這在低壓配電室的出線回路中，常有這種現象?；\型電動機配控制保護設備的口訣1 ,用途根據三相籠型電動機的容量（kW）,決定開關及熔斷器中熔體的電流（ A ）。2 口訣三相籠型電動機所配開關、熔體（ A）對電動機容量（ kW）的倍數關系: 口訣所指的是三相 380V籠型電動機。開關啟動，千瓦乘6.(1)熔體保護，千瓦乘4.開關啟動

31、，千瓦乘6.小型籠型電動機，當起動不頻繁時，可以用鐵殼開關（或其它有保護罩的開關）直接起動，鐵殼開關的容量（A）,應為電動機“ kW數白6 6倍”左右才安全。這是因為啟動電流很大的緣故。這種用開關直接起動的電動機容量，最大不應超過10kW , 一般4.5kW以下為宜。鐵殼開關。鐵殼開關（計算為30A 的）。例1.7kW 電動機開關起動，配15A33A應配60A開關，但因超過30A不6倍”考慮，而是可以小些。路保護。但熔斷器中的容體電流，又要KW數白4倍”選擇。具體選用時，例 5.5kW電動機開關啟動，配30A多，從經濟而不影響安全的情況考慮，可以選例 7kW 電動機開關啟動，配 60A鐵殼開關

32、。對于不是用來“直接起動”電動機的開關，容量不必按“熔體保護，千瓦乘4.籠型電動機通常采用熔斷器作短 考慮避開起動時的大電流。為此，一般容體電流可按電動機“同鐵殼開關一樣，應按產品規格選用。這里便不多介紹。不過熔絲（軟鉛絲）的規格還不大統 目前仍然用號碼表示，見表電動機容量（KW)熔體計算電流（A)可以選用的熔斷器型號/熔斷額定電流4.54.5 X 4=18RL1-60/20、RM10-60/20 、RT0-50/30RC1A-30/20-/ 熔絲 13 號77 X 4=28RL1 60/30、RM10 60/35、RT0 50/30RC1A 30/30-/ 熔絲 10 號熔斷器可單獨裝在磁力

33、啟動器之前，也可在磁力啟動器之前，也可與開關合成一套（如鐵殼方關內附有熔斷器） 。選用的熔斷器在使用中如出現“在開動時熔斷”的現象，應檢查原因。若無短路現象，則可能是還沒有避開啟動電流。這是，允許換大一級熔體（必要時也可換大二級），但不宜更大。低壓斷路器脫扣器整定電流選擇的口訣1 ,用途根據電動機容量（kW）或變壓器容量（ KVA ）直接決定脫扣器整定電流的大?。?A）。2 口訣電動機瞬動，千瓦 20倍。變壓器瞬動，千伏安3倍。熱脫扣器，按額定值。3 說明自動開關常用在對籠型電動機供電的線路上作不經常操作的開關。如果操作頻繁，可加串一個 接觸器來操作。自動開關利用可利用其中的電磁脫扣器（瞬動）

34、作短路保護，利用其中的熱脫扣器 （或延時脫扣器）作過載保護。電動機瞬動，千瓦20倍，是指控制一臺籠型電動機（三相 380V ）的自動開關，其電磁脫扣器瞬時動作整定電流（A）,可按“ kW數白2 20倍”選擇。例如： 10kW 電動機，自動開關電磁脫扣器瞬時動作整定電流為200A （ 10 X 20）。有些小容量的電動機起動電流較大，有時按“ kW20倍“選擇瞬時動作整定電流，仍不能避開啟動電流的影響。這是，允許在略取大些，但以不超過20%為宜。變壓器瞬動，千伏安3倍。是指配電變壓器后的，作為總開關用的自動開關，其電磁脫扣器瞬時動作整定電流（安），可按“ kVA數的三倍”選擇。例如： 500kV

35、A變壓器，作為總開關的自動開關電磁脫扣器瞬時動作整定電流為1500A （ 500 X 3）。大些。這就叫動作配合。因此口這里有一個上、下級保護動作的配合問題。當這個總開關的瞬時動作電流，比下一級開關（例 如用于保護電容機的開關）的瞬時動作電流小些，或者相等時，如果下面發生短路事故的話，這事 故既可使下一級的開關動作，也可以使這個總開關動作。這就擴大了事故停電的范圍。這是一種不 好的現象。為此，總是把上一級開關的動作電流整定得比下一級的訣“ kVA 三倍”是最小的數字。在需要動作配合的情況下，這個倍數可以按實際的需要再加大一些。不但低壓斷路器之間應當有動作配合，就是熔斷器之間、或著熔斷器與低壓斷路器之間，也應當有動作配合。不過這種配合往往很難辦到（結果是把上一級的動作電流加得很大。這也是不允
