1、實驗箱一DJB1電工技術實驗箱DJB1電工技術實驗箱是為電工技術實驗、電路分析實驗、電工基礎、電工學等課程的實驗所需而設計的新型實驗產品。該實驗箱將電源、實驗?zāi)KR、L、C元件、電位器、開關、電壓表、電流表等集一體，實驗時只需外接信號源，即可進行實驗。實驗箱的連接點采用鎖緊式防旋疊插座，連接可靠、壽命長，效率高。實驗箱實驗面板采用表面貼膜工藝，機殼為金屬材料噴塑制成，外形美觀、結構可靠。1DJB1電工技術實驗箱結構如圖2-6-1所示。圖2-6-1 DJB1型結構示意圖2直流穩壓電源技術性能指標1）輸出電壓；2）輸出電流：0.3A（四路）3）負載調整率：4）電網調整率：5）紋波電壓：（PP值）二

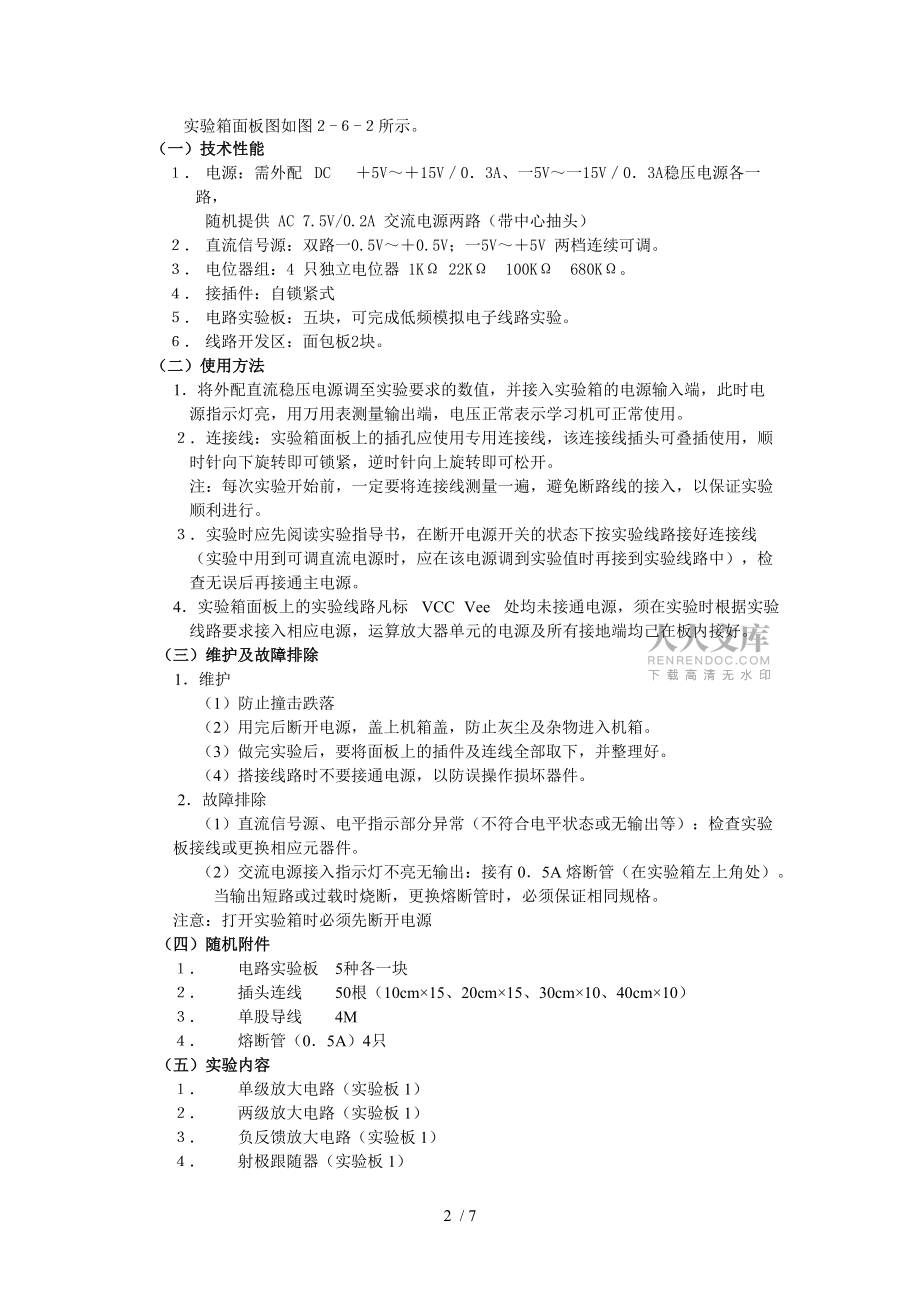

2、TPEA4a模擬電路實驗箱本實驗箱可完成低頻模擬電子技術課程實驗。實驗箱主板安裝在鋁合金箱中，含有電源、信號源、電路開發區（面包板）和電路試驗區等，外配5塊低頻實驗板，每塊實驗板均安裝透明保護罩，根據不同實驗內容可隨意選擇實驗板，并方便的插接到主板實驗區中。該實驗箱主板與實驗板均采用獨特的兩用板工藝，正面貼膜，印有原理圖及符號，反面為印制導線，并焊有相應元器件，需要連接部分備有自鎖緊式插座，需要測量及觀察的部分設置有測試點，使用直觀，可靠，維修方便，簡捷。實驗箱面板圖如圖-所示。（一）技術性能 電源：需外配 DC 5V15V03A、一5V一15V03A穩壓電源各一路，隨機提供 AC 7.5V/

3、0.2A 交流電源兩路（帶中心抽頭） 直流信號源：雙路一0.5V0.5V；一5V5V 兩檔連續可調。 電位器組：4 只獨立電位器 1K 22K 100K 680K。 接插件：自鎖緊式 電路實驗板：五塊，可完成低頻模擬電子線路實驗。 線路開發區：面包板2塊。（二）使用方法1將外配直流穩壓電源調至實驗要求的數值，并接入實驗箱的電源輸入端，此時電源指示燈亮，用萬用表測量輸出端，電壓正常表示學習機可正常使用。連接線：實驗箱面板上的插孔應使用專用連接線，該連接線插頭可疊插使用，順時針向下旋轉即可鎖緊，逆時針向上旋轉即可松開。注：每次實驗開始前，一定要將連接線測量一遍，避免斷路線的接入，以保證實驗順利進行

4、。實驗時應先閱讀實驗指導書，在斷開電源開關的狀態下按實驗線路接好連接線（實驗中用到可調直流電源時，應在該電源調到實驗值時再接到實驗線路中），檢查無誤后再接通主電源。4實驗箱面板上的實驗線路凡標 VCC Vee 處均未接通電源，須在實驗時根據實驗線路要求接入相應電源，運算放大器單元的電源及所有接地端均己在板內接好。（三）維護及故障排除1維護（1）防止撞擊跌落（2）用完后斷開電源，蓋上機箱蓋，防止灰塵及雜物進入機箱。（3）做完實驗后，要將面板上的插件及連線全部取下，并整理好。（4）搭接線路時不要接通電源，以防誤操作損壞器件。2故障排除（1）直流信號源、電平指示部分異常（不符合電平狀態或無輸出等）：

5、檢查實驗板接線或更換相應元器件。（2）交流電源接入指示燈不亮無輸出：接有05A熔斷管（在實驗箱左上角處）。當輸出短路或過載時燒斷，更換熔斷管時，必須保證相同規格。注意：打開實驗箱時必須先斷開電源（四）隨機附件 電路實驗板 5種各一塊 插頭連線 50根（10cm15、20cm15、30cm10、40cm10） 單股導線 4M 熔斷管（05A）4只（五）實驗內容 單級放大電路（實驗板1） 兩級放大電路（實驗板1） 負反饋放大電路（實驗板1） 射極跟隨器（實驗板1） 差動放大電路（實驗板2） 比例求和運算電路（實驗板板3） 積分與微分電路（實驗板3） 波形發上電路（實驗極3） 有源濾波器（實驗板3）

6、 電壓比較器（實驗板3） 集成電路正弦波振蕩器（實驗板 3） 集成功率放大器（實驗板4） 濾波與并聯穩壓電路（實驗板5） 串聯穩壓電路（實驗板5） 集成穩壓器（實驗板5） RC正弦波振蕩器（實驗板） LC振蕩器及選頻放大器（實驗板） 電流/電壓轉換電路（實驗板） 電壓/頻率轉換電路（實驗板） 互補對稱功率放大器（實驗板） 波形變換器（實驗板）圖- 實驗箱面板圖三信號與系統實驗箱本實驗箱為桂林電子工業學院與清華大學科教儀器廠聯合設計，實驗內容由軟件和硬件兩部分組成。軟件采用先進的Multisim2k1仿真軟件，可完成信號的分解與合成以及采樣定理；硬件采用箱式結構，提供雙路信號源及直流電源，各實驗

7、部分相對獨立，接線簡單，實驗結果直接明了，易于觀察。（一） 技術性能及配置1 信號源：1） 輸出波形：方波、正弦波、三角波2） 幅值：正弦波Vpp：100mV12V 方 波Vpp：100mV12V三角波 Vpp：100mV12V3） 頻率范圍：10HZ100HZ、100HZ1KHZ、1KHZ10KHZ、10KHZ100KHZ2 信號源：1）輸出波形：方波（占空比可調）2）Vpp：100mV10V3）頻率范圍：10HZ100HZ、100HZ1KHZ、1KHZ10KHZ、10KHZ100KHZ3 電源：輸入AC220V 輸出 DC 12V（0.5A）（二） 使用方法l將電源線插入機箱后電源座，電源

8、插頭插入市電插座，接通面板上的電源開關，直流電源指示燈亮（如不亮，應從機箱后電源座內拔出保險進行更換）。2函數波發生器的使用：波形選擇開關打到相應位置，頻率粗調開關打到相應頻段，按照面板指示旋轉頻率細調和幅值細調旋紐對輸出頻率和幅值進行相應調整。3各實驗單元電源需同學自己動手連接，連接正確后該實驗單元電源指示燈亮。各實驗單元的地線相互連通。4連接線的使用：本機采用可疊插式專用插接線，連接牢固可靠，且一點可疊插，插入時順時針向下旋緊即鎖緊，拔出時需逆時針向上旋出。注意：拔出時不可用力直接拉導線，以免拉斷導線。（三） 實驗箱面板圖如圖2-6-3所示。圖2-6-3 實驗箱面板圖四TPEGPZ型高頻電

9、路實驗箱使用說明本實驗箱可完成高頻電子線路課程中規定的多種實驗。該機結構為鋁合金箱式，含有電源，信號源，電路實驗區，電路開發區（面包板）等，外配5塊高頻實驗板，每塊實驗板均安裝透明保護罩，根據不同實驗內容可隨意選擇實驗板，并方便的插接到主板實驗區中?？赏瓿墒喾N高頻線路實驗。實驗箱面板圖如圖2-6-4所示。圖2-6-4 面板圖（一） 技術性能1. 電源：輸入：AC220V士10輸出：DCV：5V，5 V，8V，12V，12V，最大輸出電流均為200mA2. 信號源（函數發生器）：輸出波形：方波、三角波、正弦波幅 值：正弦波VP-P：014V（14V為峰-峰值，且正負對稱）方 波VPP：024V

10、（24V為峰-峰值，且正負對稱）三角波VPP：024V（24V為峰-峰值，且正負對稱）頻率范圍：分四檔2HZ20HZ、20HZ200HZ、200HZ2KHZ，2KHZ20KHZ3. 電路實驗板：備有五塊實驗板，可完成十項高頻電路實驗。4. 線路開發區：進口面包板2塊（二） 使用方法1. 電源線插入市電插座，接通開關，電源指示燈亮表示實驗箱電源正常工作。2. 接線：實驗箱面板上的插孔應使用專用接線，該連線插頭可疊插使用，插入時順時旋轉即可鎖緊，松開時反向旋轉即可拔出，注意：不能直拔。3. 實驗時先閱讀實驗指導書，在斷開電源的狀態下按實驗線路接好連接線，檢查無誤后再接通主電源。4. 根據實驗板線路要求，接入相應電源并注意電源極性。（三） 可完成實驗項目1. 調諧放大器： 單調諧回路諧振放大器、雙調諧回路諧振放大器。2. 高頻功率放大器（丙類）。3. LC電容反饋式三點式振蕩器。4.
