1、中國移動金華分公司網優中心中國移動金華分公司網優中心ALCATEL BTS維護培訓維護培訓GSM網絡結構網絡結構四大子系統：網絡與交換子系統（NSS）、操作維護子系統（OMS）、 基站子系統（BSS）、移動臺（MS）ALCATEL BSS結構結構主要網元：基站控制器（BSC）、基站收發信機（BTS）BSC與BTS的連接組網方式：鏈形（Chain）、環形（Ring）、星形（Star）ALCATEL BTS結構結構v A9100A9100基站主設備從功能結構上可以分為三級基站主設備從功能結構上可以分為三級天線耦合層發射接收層 TRX基站控制層 BCF 主要分為天線耦合層、發射接收層、基站控制層三級

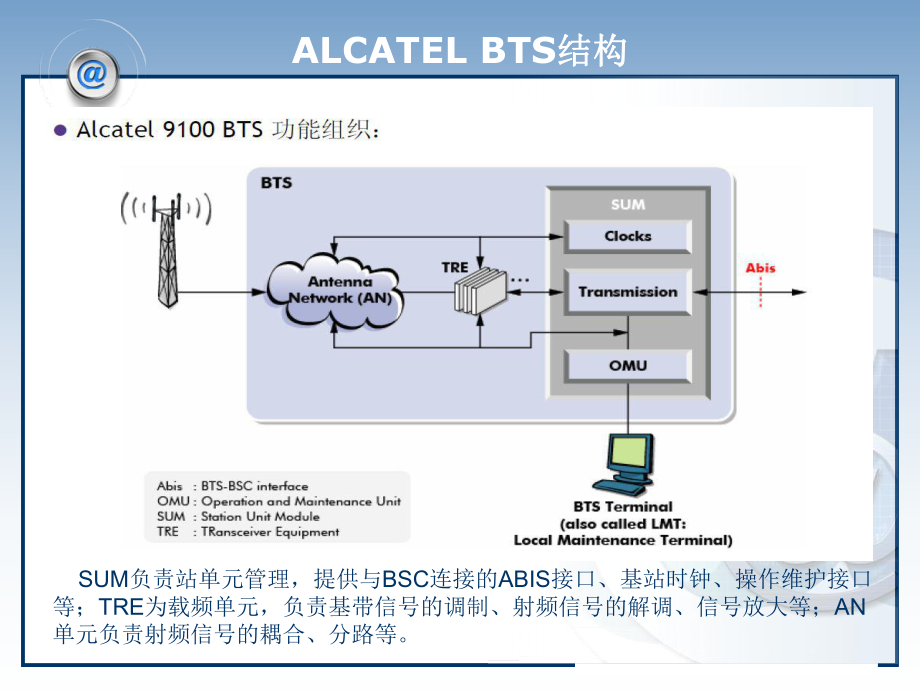

2、功能結構，對應的，有三層功能單元：SUM、TRE、ANALCATEL BTS結構結構 SUM負責站單元管理，提供與BSC連接的ABIS接口、基站時鐘、操作維護接口等；TRE為載頻單元，負責基帶信號的調制、射頻信號的解調、信號放大等；AN單元負責射頻信號的耦合、分路等。ALCATEL BTS結構結構vSUM（站單元模塊）（站單元模塊）1、管理BTS的各個單元2、給各模塊提供時鐘（自時鐘、從傳輸上提取時鐘、同步其他BTS時鐘、GPS時鐘）3、提供人機接口，進行本地維護操作4、 AbisAbis傳輸鏈路處理傳輸鏈路處理5、處理Operation&Maintenance Link(OML)和Q

3、mux(傳輸設備監控)協議6、電池控制功能ALCATEL BTS結構結構vSUM（站單元模塊）（站單元模塊）LED顏色顏色狀狀態態含義含義OML黃常亮正常已連接閃亮進行連接滅未連接ABIS1/2黃常亮Abis1/2正常使用閃亮Abis1/2連接失敗滅未配置O & M黃常亮正常運作閃亮未達到運作前的短暫狀態滅未使用FAULT紅常亮嚴重（致命）告警或模塊不可用閃亮非致命告警（一般告警）滅無告警ALCATEL BTS結構結構vTRE（載頻模塊）（載頻模塊） TRE模塊的主要功能是信道編碼解碼（包括卷積、交織、模塊的主要功能是信道編碼解碼（包括卷積、交織、Burst編碼等）、編碼等）、基射頻轉

4、換與跳頻處理以及無線信令鏈路協議處理（基射頻轉換與跳頻處理以及無線信令鏈路協議處理（RSL）等。）等。載頻模塊型號載頻模塊型號說明說明TRGM900M，35W載頻模塊（不支持EDGE）TRAG900M，45W載頻模塊（支持EDGE）TAGH900M，60W載頻模塊（支持EDGE）TRAGE900M，45W，EDGE增強功率載頻模塊TAGHE900M，60W，EDGE增強功率載頻模塊TRAD1800M，35W載頻模塊（支持EDGE）TGT09900M，雙載頻模塊（支持EDGE）TGT181800M，雙載頻模塊（支持EDGE）目前金華現網中主要的載頻模塊型號：ALCATEL BTS結構結構vAN（

5、天線網絡模塊）（天線網絡模塊）主要有兩種模塊：ANC/ANB/ANX和ANY模塊命名含義：ANCG：900MANCD：1800MANYG: 900MANYD：1800M天線耦合級位于天線耦合級位于TRE與天線之間，主要功能是耦合與提供天線與天線之間，主要功能是耦合與提供天線接口，天線耦合級的一般功能是：接口，天線耦合級的一般功能是： 1、 收發雙工 2、 接收放大 3、接收與發送通道濾波 4、發送耦合 5、天線駐波比（VSWR）監測ALCATEL BTS結構結構vAN（天線網絡模塊）（天線網絡模塊）天線耦合模塊(AN)作為天線和收發模塊之間的接口，擔當射頻信號的耦合、收發雙工、接收信號的分集、

6、放大濾波等功能。組成模塊： ANX/ANC和ANYANC含有射頻收發雙工、駐波比檢測、 低噪聲放大、信號分集和寬帶諧振耦合功能 ANC=ANX+ANYANC的低功耗模式可以接2個TRXANC諧振耦合模式可以接3到4個TRXANY為雙寬帶諧振耦合器，可以各接2個TRXANY和ANC組合使用能夠大于4個TRXANY和ANC與跳頻特性兼容ALCATEL BTS結構結構vAN（天線網絡模塊）（天線網絡模塊）ModuleTransmission loss (dB)ANC4.4ANC no bridge1ANX1ANY3.3Radio cablesTRE-ANAN-ANAN-Antenna0.30.20.

7、5ConfigurationTransmission loss (dB)1 A N C w i t h o u t bridges1.81 ANC4.71 ANC + 1 ANY8.61 ANX 1.81 ANX / 1 ANY5.31 ANX + 2 ANY8.8delta ANY 3.5AN損耗：TRE到天線接口的損耗：AN（天線網絡模塊）（天線網絡模塊）ANC的低損耗模式 使用低損耗模式是為了降低載頻功率在耦合時的損耗，提高天線口發射功率，前面我們了解到ANC的損耗比ANX高3.4DB，主要原因是引入了一級寬帶耦合（ANY）。 使用條件：單個ANC連接2個及以下TRE。 改造方法：將AN

8、C上的“連接橋”拆除，將TRE直接連接到射頻輸入端，通過BTS TERMINAL進行ANC模塊設置，去除“連接橋”選項。TRETREAN（天線網絡模塊）（天線網絡模塊）多載頻的低損耗模式 當載頻數大于4個載頻時，需要增加1級ANY來進行合路，大于8個載頻時，需要2級ANY進行合路，每增加一級ANY，功率損耗增加3.3DB，天線口輸出功率下降一半，基站的覆蓋受到嚴重影響，為降低擴容帶來的負面影響，我們可以采用多個ANC設置成同一扇區的形式進行擴容，這樣可以避免使用ANY帶來的損耗影響。如何設置雙ANC或多ANC？1、增加天線數量，每個ANC需要連接1付雙計劃天線，ANC數量的增加，需要天線數量增

9、加，同時，同扇區的各天線需要高度、方位角、俯仰角、天線型號等參數一致。2、同扇區的ANC需設置成相同的扇區號。ALCATEL BTS結構結構v模塊地址模塊地址 BTS RIT的物理地址是由所對應的子架與槽位換算出來的，其對應規則為：XYX即子架層數；Y即槽位號。該地址為十六進制數，需再轉換為十進制。如TRE處于第1層子架、槽位1，則其物理地址是11，十進制值是17。M5M微蜂窩微蜂窩M5M微蜂窩功能結構 與A9100BTS一樣，M5M微蜂窩也分為三層結構，現網中有兩種M5M：單天線接口和雙天線接口，雙天線接口的微蜂窩為低損耗模式，可以提供較高的輸出功率，但在室內分布系統中應用時，需將兩個接口通

10、過電橋合路，合路后輸出功率會下降。M5M微蜂窩微蜂窩M5M微蜂窩功能結構 1個M5M微蜂窩配置2個TRE，需要大容量時，可以通過網線進行擴容，最多支持6個M5M單體的連接，達到12TRX的容量。BTS維護部分維護部分安全塊、被管對象和可替換部件SBLSBL屬性屬性 BTS、BSC和TC由SBL組成，SBL呈多層結構分布。在Alcatel BSS O&M概念中，SBL是最基本但是最重要的單元。 SBL是BSS高層次系統設計的反應，通常用于設備處理和故障管理時來分割系統，SBL屬性主要有： 提供電信功能、O&M功能 作為標識 在SBL體系中根據位置有其相關性（從屬性） 通常有備份來

11、實現冗余 維護人員可以來監視其狀態 能夠對其進行操作 故障可以分為不同等級 故障可以自動恢復或者人工恢復BTS維護部分維護部分操作維護部分：安全塊、被管對象和可替換部件SBLSBL狀態（狀態（SBL StatesSBL States）StateDescriptionIT（In Traffic）一個SBL在IT狀態下能夠執行所有功能，操作維護人員可以讓SBL進入IT，在IT狀態下SBL沒有任何問題。FIT（Faulty In Traffic）在FIT狀態下，SBL處于降級模式工作狀態。Reset或者Restart可以讓其恢復IT狀態。WTC（Wait For Clear）在WTC狀態下，SBL等

12、待業務清除，這是個暫時的狀態。但沒有業務時或計時器溢出，SBL的狀態變化為OPR狀態。在WTC狀態下，SBL/設備不接受新的業務。EF（External Faulty）SBL處于EF狀態是由于與之相關的SBL有告警而導致其不能工作。 一個SBL的狀態是該SBL功能的可用性的指示。通過SBL狀態的指示，可以知道該SBL的狀態是否是故障的結果、還是設備之間的相互影響以及操作維護人員的干預結果。SBL狀態可以被用作電信功能來評估系統的可用性，也可被用作O&M功能來作為內部O&M。維護人員可以通過LMT或OMC-R知道SBL的狀態以及狀態的信息。SBL狀態可分為兩大類：在工作中的狀態（

13、States in Traffic）SBL處于正常工作狀態中。SBL正常工作，但處于降級模式（degraded mode），即某些功能不正常。SBL能夠工作，但是由于外部的問題而導致其功能被禁止。SBL正常工作，但是是處于一個由計時器啟動的一個等待狀態，或者是由操作者下達命令之前的一個狀態，如Disable、Verify等。非工作中的狀態（States Not in Traffic）由于內部的問題而導致SBL不能工作。由于上一級（母）SBL故障而導致該SBL不能工作。SBL被禁止（Disable），是由維護人員的操作命令（Disable）、Reset、或者測試過程。SBL不可用，因為支持該SB

14、L的硬件不存在或者沒有配置。 SBL States In TrafficBTS維護部分維護部分操作維護部分： 安全塊、被管對象和可替換部件 SBL States In TrafficStateDescriptionOPR（Operator out of Service）SBL被Disable后，其狀態為OPR。在OPR狀態下，SBL不能進行任何業務，除非維護人員對其進行激活。FLT（Faulty）SBL有致命的錯誤發生。在FLT狀態下，SBL的業務不可用，但是SBL在維護人員沒有干預的情況下有能力自動恢復其功能。FOS（Faulty out of Service）SBL有致命的錯誤發生。在FO

15、S狀態下，SBL的業務不可用，而且SBL沒有能力進行自動恢復。對SBL必須進行維護工作讓其恢復IT狀態。即能夠通過命令恢復為IT狀態。NEQNot Equipment）在NEQ狀態下，即軟件上有此SBL，但硬件上沒有配置。MSD（Maintenance Seized）MSA（Maintenance Seized Auto）MSD是維護中的狀態，是暫時的狀態，發生在當電路板處于軟件和配置下載狀態下。MSD是維護人員初始化過程的結果，MSA是系統本身在自動恢復中的狀態（MSD/AUTO）。例如，當SBL處于IT狀態時有故障被檢測出后，SBL的狀態將變為MSD/AUTO。SBL維持MSD狀態，直到系

16、統確定故障對SBL的影響，然后確定它的最終狀態： FLT FIT FOS EFSOS（Software out of Service）由于其上一級SBL故障而引起下一級SBL出現的狀態。如RA-FOS，TRE-SOSSBL非工作狀態BTS維護部分維護部分操作維護部分：安全塊、被管對象和可替換部件SBL設備操作命令CommandDescriptionSystem ImpactDISABLE終止SBL的功能。當DISABLE命令執行后呼叫/信令將被丟失。SBL功能被禁止。INIT啟動SBL的功能。一旦SBL被INIT，其功能將被重新啟動和激活。所有的數據都將被初始化。RESETRESET命令是合成

17、了DISABLE和INIT命令。當RESET命令啟動后，SBL將首先執行DISABLE，即終止SBL的功能，然后重新啟動和激活SBL的功能。軟件和DLL內容將丟失。所有在該處理器所處理的呼叫和信令將丟失。RESTARTRESTART命令是軟件重起的過程而不需要重新下載軟件。最系統影響最小。系統在短時間內丟失內容。READREAD命令是讀SBL狀態的命令。無BTS調測調測v下載硬測軟件到下載硬測軟件到BTS選擇 Commissioning - Download - BTS-SW.v下載硬測軟件到下載硬測軟件到BTS選擇 B10的調測文件：Masterfile :bm*sax*.msf CPF F

18、ile : 00o*ax*.ddl 開始下載軟件，顯示以下信息BTS SW download in progress.This may take several minutes.Initialization in progress.BTS Indication operationalReceiving data.REMOTE INVENTORY UT_BTS_BCB 129Reading all RIs注意點：1、如果在下載過程中長時間沒有響應，BTS TERMINAL上也沒有顯示任何信息，可以重新執行下載操作2、如果BTS上安裝有雙載頻模塊，這些模塊會在下載過程中被打開和關閉BTS調測調測v

19、選擇頻點，扇區映射和雙載頻模式選擇頻點，扇區映射和雙載頻模式根據BTS情況，選中頻段、及調測用的頻點，再點擊Submit應用v選擇頻點，扇區映射和雙載頻模式選擇頻點，扇區映射和雙載頻模式 等待“the Updating flash and Cabling detection in progress.Please wait.” 消息顯示Edit sector mappingBTS調測調測v選擇頻點，扇區映射和雙載頻模式選擇頻點，扇區映射和雙載頻模式如果裝備有雙載頻模塊，則會顯示以下窗口，要求設置雙載頻的使用模式：作為兩個載頻使用？作為發射分集的單載頻使用？作為無發射分集的單載頻使用？注意：如果載

20、頻數量超過12個，則雙載頻不能與TRGM共用，及機架內不能有TRGMv啟動啟動BTS到調測狀態到調測狀態Commissioning - Initialization - All sectors.BTS調測調測v啟動成功后可見配置報告，且所有模塊的燈都亮了，此后就可調測了。啟動成功后可見配置報告，且所有模塊的燈都亮了，此后就可調測了。BTS調測調測v調測過程調測過程進入后先檢查BTS各個工作模塊的狀態；打開Monitor下的BTS Module可顯示當前設備工作情況BTS調測調測v調測過程調測過程VSWR測量，測量天線駐波比BTS調測調測v調測過程調測過程結束調測選End Commissioni

21、ng最后可見到調測報告，可了解調測信息。BTS的時隙設置的時隙設置v設置設置Qmux地址，一定要依照地址，一定要依照omcr的設置；的設置；進入傳輸設置菜單，選中Initial Settings；v設置設置Qmux地址，一定要依照地址，一定要依照omcr側的設置；側的設置；根據BSC側提供的數值輸入相應的Qmux Address，并Transmit； ；v設置傳輸信令及所在時隙 選中Board Configuration； v設置傳輸信令及所在時隙 根據軟件要求設置傳輸信令及所在時隙 BTS的時隙設置的時隙設置v檢查連接狀態檢查連接狀態進入Qmux status，查詢傳輸狀態；v傳輸正常或環回

22、正常時，應沒有告警被選中 BTS擴、減容操作擴、減容操作v1、 Commands/Cmds - Modify HW Configuration 窗口中出現以下信息，說明已進入修改硬件配置狀態：窗口中出現以下信息，說明已進入修改硬件配置狀態：2、插入擴容模塊，連接好發射、接收射頻線BTS擴、減容操作擴、減容操作v3、在、在BTS狀態窗中看到新增加的模塊后，等待狀態窗中看到新增加的模塊后，等待TRE與與TRX的關聯，看到狀態為的關聯，看到狀態為IT后，結束修改后，結束修改硬件配置狀態硬件配置狀態執行執行Commands/Cmds - End Modification of HW Config窗口中

23、出現以下信息，說明已退出修改硬件配置狀態4、進行撥測，撥測正常后結束擴容。BTS擴、減容操作擴、減容操作v減容：減容：1、需對要減掉的模塊進行、需對要減掉的模塊進行disable，確認要減除的模塊狀態為，確認要減除的模塊狀態為SOS/FOS或或OPRv2、 Commands/Cmds - Modify HW Configuration 窗口中出現以下信息，說明已進入修改硬件配置狀態：窗口中出現以下信息，說明已進入修改硬件配置狀態：2、拔出要減除的模塊，拆除連接線BTS擴、減容操作擴、減容操作v3、 執行執行Commands/Cmds - Remove Module(s)，選擇要減除的模塊，選擇

24、要減除的模塊v4、執行執行Commands/Cmds - End Modification of HW Config窗口中出現以下信息，說明已退出修改硬件配置狀態5、撥測，撥測正常后，結束減容故障案例故障案例v機架槽位故障引起基站退服機架槽位故障引起基站退服【故障現象】 某基站退服，到現場發現SUM板上除OML指示燈不正常閃爍外，其余指示燈均正常，載頻板上OP與RSL指示燈同時出現不正常閃爍狀態，基站狀態說明該站OML及RSL鏈路中斷，基站退服。 【故障分析】 現場狀態說明，基站退服是由于OML及RSL鏈路中斷引起，引起OML及RSL鏈路中斷的原因初步分析大致有以下幾種可能： 1）BSC到BT

25、S間的2M傳輸故障； 2）BTS設備故障（其中最大可能為BTS與BSC的基站傳輸接口單元（BIE）故障，對應單板為SUMA板； 3）BSC中該BTS數據配置有誤； 4）BSC中與OML及RSL鏈路相關的LAPD協議處理板故障，對應ALCATEL設備BSC相應單板為TCUC板。； 故障初步定位： 1）由于該基站在故障前一直正常運行，而且故障發生前無人對BSC進行過任何操作，基本可以排除BSC數據配置問題； 2）在基站的DDF架上分別對SUMP/A板及SDH設備EP1板進行硬件自環及拉斷操作，狀態顯示BSC到BTS的2M傳輸正常，同時與傳輸網管聯系確認傳輸通道正確且兩端均無任何傳輸告警產生，排除了傳輸發生故障的可能性； 3）恢復傳輸通道后，再次與OMC-R網管人員聯系，確認問題依然如故，同時確認在BSC與該基站共用LAPD鏈路協議板的其它基站工作正常
