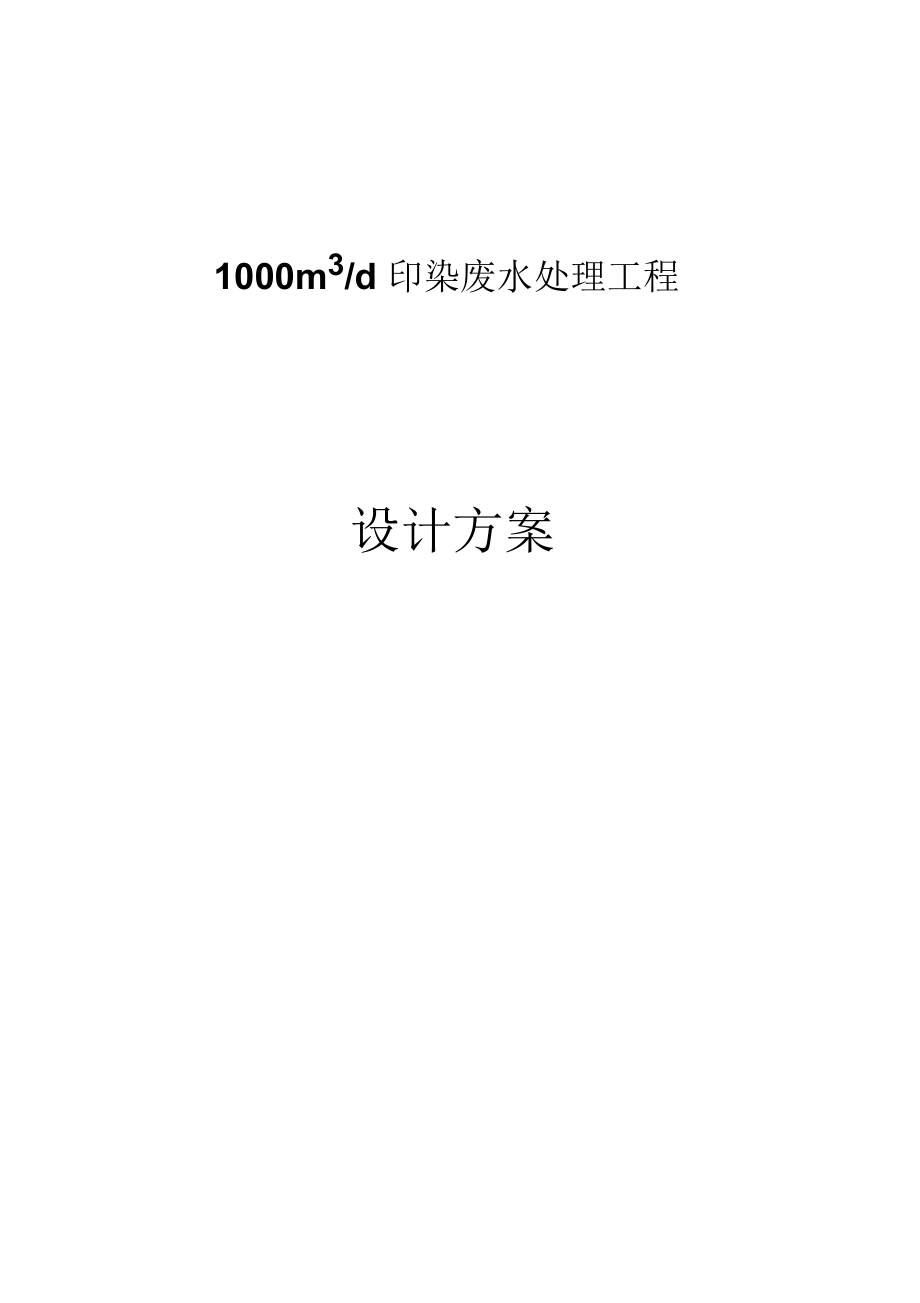

(完整word版)1000噸印染廢水處理工程設計方案_第1頁
(完整word版)1000噸印染廢水處理工程設計方案_第2頁
(完整word版)1000噸印染廢水處理工程設計方案_第3頁
(完整word版)1000噸印染廢水處理工程設計方案_第4頁
已閱讀5頁,還剩15頁未讀 繼續免費閱讀

下載本文檔

版權說明:本文檔由用戶提供并上傳,收益歸屬內容提供方,若內容存在侵權,請進行舉報或認領

文檔簡介

1、1000m3/d 印染廢水處理工程設計方案1000m3/d印染廢水處理工程二 O 一七年九月1 總論1.1 編制依據1、業主提供的本項目相關資料;2、國家關于污水處理工程設計的有關規范、標準。主要有:中華人民共和國水污染防治法中華人民共和國固體廢棄物污染環境防治法紡織染整工業水污染物排放標準 (GB4287-92)污水綜合排放標準( GB8978-1996)建筑給水排水設計規范(GB50069-2002)室外排水設計規范( GB50014-2006)工業建筑防腐蝕設計規范 (GB50046-95)給水排水工程構筑物結構設計規范 ( GB50069-2002)混凝土結構設計規范 (GB50001

2、0-2002)工業企業噪聲控制設計規范 ( GBJ87-85)工業與民用供配電系統設計規范 (GB50052-95)低壓配電裝置及線路設計規范 (GB50054-95)通用用電設計配電設計規范 ( GB50055-93)11000m3/d印染廢水處理工程1.2 設計范圍本工程的設計范圍包括廢水處理站內的污水、污泥處理工藝設計, 建、構筑物設計,設備及電氣自控系統。廢水由廠家自行收集至廢水處理站的調節池,廢水處理站供電由廠方接至總電控柜,計量井以外的排水管路不含在內。2 污水處理工藝設計2.1 設計原則1、嚴格執行國家及地方的現行有關環保法規及經濟技術政策,結合項目實際情況,因地制宜的進行本設計

3、;2、在保證處理水質達到處理出水要求的前提下,盡量做到節省投資,充分發揮廢水處理工程的社會效益、經濟效益和環境效益;3、技術先進性與達標可靠性相結合原則。選用技術先進、工藝成熟穩妥、處理效率高、運行成本低、操作管理方便的污水處理工藝,確保出水達標排放;4、采用較為先進的自動化控制系統,減輕勞動強度,降低處理成本,保證污水處理系統連續穩定運行;在滿足達標排放的前提下,選用先進的節能設備,降低污水處理成本;5、污水處理設施布置緊湊,工藝流程順暢,節約用地面積;6、妥善處理、處置廢水處理過程中產生的污泥,充分考慮系統配套的減震、防噪、節能等措施,避免產生二次污染。2.2 設計進出水水質及水量設計水量

4、及進水水質本項目設計廢水處理規模為1000m3 /d,根據業主提供的相關資料,廢水處理工程進水主要為染色廢水,濃度較高,主要進水指標見表2-1。表 2-1廢水處理工程設計進水指標21000m3/d印染廢水處理工程設計進水水質水量( m3/d)pH 值CODcrBOD 5TSS溫度( mg/L )( mg/L )(mg/L )()10008111900100010002540出水水質根據業主提供的排放要求,本項目出水水質具體指標見表2-2。表 2-2 廢水處理工程設計出水指標CODcrBOD 5TSS色度溫度指標名稱pH 值( mg/L ) ( mg/L )(倍)()排放標準6.58.52003

5、030402530處理程度根據進出水指標,廢水處理工程主要的污染物去除程度見表3-5:表 3-5 廢水處理工程主要的污染物去除率指標名稱CODcrBOD 5TSS進水( mg/L )190010001000出水( mg/L )2003030去除率90%97%97%2.3廢水處理工藝的確定工藝設計原則廢水處理工藝選擇本著以下原則:(1)認真貫徹國家有關地政策法規,出水水質滿足排放的標準要求。(2)積極穩妥地采用先進的處理工藝、技術、設備與材料。(3)在常年處理運轉中要保證出水所要求的處理程度,保證處理效果穩定,31000m3/d印染廢水處理工程技術成熟。(4)運轉管理方便,運轉方式靈活。廢水處理

6、工藝確定根據我司多年處理印染廢水的經驗,對于印染廢水而言處理工藝首選是生化工藝。因為生化工藝處理穩定,運行成本低,污泥產生量少。根據本項目設計進出水水質,主要需去除COD、BOD 、TSS、色度,從進水B/C 來看,本項目進水屬于易生化處理廢水,故主體工藝選擇生化處理,去除大部分COD、 BOD,輔以物化處理,去除TSS、色度及部分 COD。根據上述內容,確定本廢水工程處理工藝流程如圖2-1:41000m3/d印染廢水處理工程印染廢水31000m/d綜合調節池混凝氣浮池水解酸化池中間沉淀池反沖洗出好氧池水二沉池中間水池多介質過濾系統氧化劑催化氧化系統清水池PAM污泥回流污泥回流反沖洗達標排放圖

7、 2-1 廢水處理工藝流程圖流程說明:廢水由業主收集至綜合調節池,進行水量、水質的均衡,調節池前端設人工格柵,去除大顆粒懸浮物。51000m3/d印染廢水處理工程廢水經水質水量調節后通過提升泵提升進入混凝氣浮池,通過加藥氣浮去除廢水中大量細小懸浮物和部分色度,出水進入水解酸化池進行生化處理。水解酸化池內兼氧菌群將在一定溶解氧的條件下將難以去除的污染物質進行水解,提高廢水的可生化性。 為了保持酸化池內廢水處于水解階段,接觸氧化池回流污泥與廢水的充分混合,池內設有潛水攪拌機。 出水進入中間沉淀池進行泥水分離,污泥回流至水解酸化池,出水自流至好氧池。廢水在好氧池內經過微生物的轉化作用,去除大部分的有

8、機物,降低COD、BOD ,出水進入二沉池進行泥水分離,二沉池污泥回流至好氧池, 出水自流至中間水池。廢水在中間水池停留后經提升泵提升至多介質過濾系統,通過接觸過濾方式,使廢水中剩余懸浮物和膠體截留在雙介質濾層中而去除。多介質過濾器根據前后壓差采用全自動反沖洗系統清洗,反沖洗水排入綜合調節池。多介質過濾系統出水進入催化氧化系統,利用氧化劑在催化作用下的強氧化性去除廢水中難以生化出除的有機物,并能有效去除色度。 催化氧化出水進入清水池后達標排放。格柵渣、氣浮池浮渣、中間沉淀池及二沉池剩余污泥均收集至貯泥池,污泥經脫水后,外運安全處理。污泥處理工藝流程如圖2-2 所示。沉淀、剩余污泥貯泥池脫水機外

9、運圖 2-2污泥處理工藝流程簡圖61000m3/d印染廢水處理工程3.處理工程工藝設計3.1 廢水處理工藝的設計本廢水污水處理工程主要處理建構筑物有:粗格柵井( G01)、調節池(G02)、混凝氣浮池( G03)、水解酸化池( G04)、中間沉淀池( G05)、好氧池( G06)、二沉池( G07)、中間水池( G08)、清水池( G09)、貯污池( G10)、污泥脫水間池( J01)、加藥間( J02)、綜合用房( J03)。1、粗格柵井( GO1 )功能:去除廢水中的大懸浮顆粒。池體尺寸: 2.0 ×1.5 ×1.5m結構:地下式磚混結構配置設備: 人工格柵, B=5m

10、m,1 套2、調節池( GO2 )功能:調節廢水水質水量,為后續處理效果的穩定性提供保證設計流量: Q=1000m3/d停留時間: HRT=8.0h池體尺寸: 19.0 ×6.0 ×3.5m結構:全地埋式鋼砼結構有效水深: 3.0m配置設備:液位計, 1 套自吸泵 2 臺,1 用 1 備,單臺 Q=45m3/h,H=18.0m,N=7.5kW3、混凝氣浮( GO3 )71000m3/d印染廢水處理工程功能:加藥反應,泥水分離設計流量: Q=1000m3/d池體尺寸: 12.0 ×4.0 ×5.0m結構:半地下式鋼砼結構有效水深: 4.5m配置設備:JBG

11、-1000 型攪拌機 1 臺, n=55rpm,N=1.5kW JBG-1000 型攪拌機 1 臺, n=30rpm,N=1.5kW 加壓溶氣系統1 套, N=5.87kW 刮渣機 1 套, N=0.55kW4、水解酸化池( GO4)功能:在兼氧條件下對大分子有機污染物進行分解,提高廢水可生化性設計流量: Q=1000m3/d停留時間: HRT=16.0h池體尺寸: 13.0 ×12.0 ×5.0m結構:半地下式鋼砼結構有效水深: 5.0m配置設備: 潛水推流攪拌機, QJB1.5/6-1800/2-45/p,2 臺 DO 儀,1 臺5、中間沉淀池( GO5)功能:泥水分離

12、設計流量: Q=1000m3/d81000m3/d印染廢水處理工程表面負荷: q=0.7 m3/ m2·h池體尺寸:12.0 ×5.0 ×5.0m結構:半地下式鋼砼結構3配置設備:污泥回流泵 2 臺,1 用 1 備,單臺 Q=20m /h,H=10.0m,N=1.1kW6、好氧池( GO6 )功能:在兼氧條件下對大分子有機污染物進行分解,提高廢水可生化性設計流量: Q=1000m3/d污泥濃度: MLSS=3.5g/L污泥負荷: 0.10kgBOD 5/kgMLSS ·d停留時間: HRT=25.4h池體尺寸: 30.0 ×8.0 ×

13、5.0m結構:半地下式鋼砼結構有效水深: 4.5m供氣總量: 9.3m3/min配置設備: 微孔曝氣器 380 套 風機 2 臺, 1 用 1 備,單臺 Q=9.3m3/min,P=55.0KPa,N=15kW ,置于綜合房 DO 儀,1 套7、二沉池( GO7 )功能:泥水分離設計流量: Q=1000m3/d91000m3/d印染廢水處理工程表面負荷: q=0.65 m3/ m2·h池體尺寸: 16.0 ×4.0 ×5.0m結構:半地下式鋼砼結構配置設備: PGT-4 行車式提耙刮泥撇渣機1 臺, N=2.95kW 污泥回流泵 2 臺,1 用 1 備,單臺 Q=

14、45m3/h,H=10.0m,N=2.2kW8、中間水池( GO8 )功能:收集二沉池水并提升至后續過濾系統設計流量: Q=1000m3/d停留時間: HRT=2.0h池體尺寸: 5.0 ×4.0 ×5.0m結構:半地下式鋼砼結構有效水深: 2.5m配置設備:液位計, 1 套提升泵 2 臺,1 用 1 備,單臺 Q=45m3/h,H=28.0m,N=7.5 kW9、多介質過濾系統( S01)功能:去除廢水中細小懸浮物設計流量: Q=1000m3/d過濾速度: 8.0m/h配置設備:多介質過濾器2 套, 1 用 1 備, 2600×4000氣動閥門, DN80,12

15、 套 空氣壓縮機1 臺, Q=0.36m3/min ,排氣壓力0.7MPa ,101000m3/d印染廢水處理工程N=3.0kW壓力變送器, 2 臺10、催化氧化系統( SO2)功能:去除廢水中難生物降解有機物及色度設計流量: Q=1000m3/d停留時間: HRT=1.0h配置設備:催化氧化塔, 3000×8000, 2 套11、清水池( GO9)功能:為多介質過濾系統和催化氧化系統提供反沖洗水設計流量: Q=1000m3/d停留時間: HRT=2.0h池體尺寸: 5.0 ×4.0 ×5.0m結構:半地下式鋼砼結構有效水深: 2.5m配置設備:液位計, 1 套反

16、沖洗泵 2 臺,單臺 Q=45m3/h,H=18.0m,N=5.5Kw12、貯污池( GO6 )功能:貯存污泥。池體尺寸: 4.0 ×4.0 ×5.0m結構:地下式鋼砼結構配置設備: XHB 污泥泵 2 臺,單臺 Q=20m3/h,H=15.0m,N=5.5kW13、污泥脫水間( J01)111000m3/d印染廢水處理工程功能:對污泥進行脫水。建筑物尺寸: 10.0 ×6.0m結構:玻璃鋼棚2配置設備:板框壓濾機1 套, 80m ,1.5 kW14、加藥間( J02)功能:放置投藥系統。建筑物尺寸: 8.0 ×6.0m結構:玻璃鋼棚配置設備: 助凝劑投

17、藥系統1套, N=3.0KW 氧化劑投加系統1套, N=0.75KW 營養液投加系統1套, N=3.0KW15、綜合房( J03)功能:包括風機機房、配電間,為生化池供氧,為處理站配電。建筑物尺寸: 16.0 ×6.0m結構:磚混結構3.2 主要設備主要設備見表 3-1。表3-1 主要設備一覽表序號名稱型號數量功率(KW)備注使用位置1人工格柵非標,成套1 臺/格柵井2液位計防腐3 臺/調節池、中間水池、121000m3/d印染廢水處理工程3自吸式污水泵32 臺Q=45m/h,H=18.0m4攪拌機JBG-10002 臺5加壓溶氣系統1 套6刮渣機1 套7潛水攪拌機QJB1.5/6-

18、1800/2-45/P2 臺8DO 儀2 臺9污泥回流泵32 臺Q=20m/h,H=10.0m10微孔曝氣器215380套7.51用1備1.55.870.551.5/1.11用1備/清水池綜合調節池混凝氣浮池混凝氣浮池混凝氣浮池水解酸化池水解池、好氧池水解酸化池好氧池11 風機12 刮泥機13 提升泵14 多介質過濾器15 氣動閥門16 空氣壓縮機171 壓力變送器18 催化氧化塔19 反沖洗泵20 XHB 污泥泵21 板框壓濾機22 助凝劑投加系統23 氧化劑投加系統Q=9.3m 3/min , P=55.0KPa2臺PGT-41 臺32臺Q=45m/h,H=28.0m2600×4

19、0002套DN8012套31 臺Q=0.36m/min,P=0.7MPa2臺3000×80001 座32 臺Q=45m/h,H=18.0m32 臺Q=20m/h,H=15.0m21 臺80m1 套1 套15.01 用1備2.957.51用1備/3.05.55.51用1備1.53.00.75風機房二沉池中間水池過濾系統過濾系統過濾系統過濾系統催化氧化系統清水池貯泥池污泥脫水間加藥間加藥間131000m3/d印染廢水處理工程24助凝劑投加系統1 套3.0加藥間4 公用工程4.1 總圖運輸總平面布置污水處理站占地面積約1950m2,主體構筑物布置在滿足生產、衛生、安全的前提下,功能分區明確

20、,布局合理,運輸便捷。道路運輸污水站內主要道路4.0m 寬,采用混凝土路面。污水站內所用藥劑批量購置,由公司車輛運入。綠化為美化污水處理站內環境,站內種植樹木、草坪。4.2 土建建筑設計本項目不新增建筑物。結構設計污水處理構筑物均為蓄水構筑物,本設計采用防水整體現澆鋼砼結構。主要工程材料1、磚選用 Mu7.5。2、砂漿選用。基礎以下M 5 水泥砂漿,基礎以上M 5 混合砂漿。141000m3/d印染廢水處理工程3、混凝土。建筑物選用C20 砼;道路、地坪選用C15,墊層 C10;構筑物采用 C25 砼,部分構筑物應摻入 FN-M 砼膨脹劑。抗滲標號 S6。4、鋼材。采用 ( )級、 ( )級鋼

21、,電焊條用 E43、E50。5、所有砼用砂石均應洗凈,剔除泥木草根雜物,級配合理。6、石灰采用純凈塊灰并預先化漿待用。4.3 電氣廢水處理工程電氣為三級負荷, 擬直接從廠區變電室引380V 電源至本工程。本工程裝機容量96.82kW。電控室設配電屏,水泵、壓濾機在控制室控制,并結合現場控制。工程內照明采用馬路彎燈,照明線路為BV 線管。電纜比較集中的主干線采用電纜溝敷設或電纜橋架架空敷設,電纜比較少而又分散處采用電纜直接埋地或穿管敷設。動力設備保護按廠內現有系統,接地電阻 10。5 投資估算本項目投資估算見表5-1。表 5-1投資估算表序號名稱規 格單位數量單 價總價備注(萬元)(萬元)一土建

22、1格柵井2.0 1.5 1.5(m)座10.560.56鋼砼× ×2調節池19.0×6.0×3.5(m)座117.2417.24鋼砼3混凝氣浮池12.0×4.0×5.0(m)座16.256.25鋼砼4水解酸化池13.0×12.0×5.0m)座112.3812.38鋼砼151000m3/d印染廢水處理工程5中間沉淀池12.0×5.0×5.0(m)座17.247.24鋼砼6好氧池30.0 8.0 5.0(m)座121.5721.57鋼砼× ×7二沉池16.0×4.0&#

23、215;5.0(m)座18.578.57鋼砼8中間水池5.0×4.0×5.0(m)座13.503.50鋼砼9× ×13.503.50清水池5.04.0 5.0(m)座鋼砼10貯泥池4.0× ×座13.203.20鋼砼4.0 5.0(m)11污泥脫水間10.0×6.0(m)座13.003.00玻璃鋼棚12加藥間×座12.802.80玻璃鋼棚8.0 6.0(m)13綜合用房16.0×6.0(m)座17.687.68磚混小計97.49二設備1人工格柵非標,成套2液位計防腐3自吸式污水泵Q=45m3/h, H=1

24、8.0m4攪拌機JBG-10005 加壓溶氣系統6刮渣機7潛水攪拌機QJB1.5/6-1800/2-45/P8DO 儀9污泥回流泵Q=20m3/h, H=10.0m10微孔曝氣器 21511風機Q=9.3m3/min ,P=55.0KPa12刮泥機PGT-413提升泵Q=45m3/h, H=28.0m14多介質過濾器×4000 260015氣動閥門DN8016空氣壓縮機Q=0.36m 3/min ,P=0.7MPa171 壓力變送器18催化氧化塔 3000×800019反沖洗泵Q=45m3/h, H=18.0m20 XHB 污泥泵Q=20m3/h, H=15.0m21 板框

25、壓濾機80m2臺10.200.20臺30.050.15臺20.801.60臺20.901.80套12.502.50套13.203.20臺21.803.60臺20.601.20臺20.601.20套3800.0155.70臺22.605.20臺17.607.60臺20.901.80套28.5017.00套120.455.40臺10.680.68臺20.601.20座116.0016.00臺20.801.60臺22.805.60臺17.507.50161000m3/d印染廢水處理工程22助凝劑投加系統套15.605.6023氧化劑投加系統套14.804.8024營養劑投加系統套14.204.2025電氣及自控系統非標,成套套115.0025.0026管閥件及安裝套120.0020.00設備費小計150.33三直接費合計247.82四其他費用1設計費12.002調試費4.50小計16.50五總費用264.32說明:本方案未包含地基處理、特殊的基坑維護、在線監測系統、綠化及地面硬化費用。6 運行費用

溫馨提示
