1、外徑千分尺產品資料千分尺產品明細：外徑千分尺、測微頭、螺紋千分尺、公法線千分尺、內徑千分尺、深度千分尺、杠桿千分尺、板厚千分尺、壁厚千分尺、尖頭千分尺、小測頭千分尺、電子數顯外徑千分尺一、外徑千分尺（三級產品分類）1、產品簡介：外徑千分尺是利用螺旋副原理對弧形尺架上兩測量面間分割的距離進行讀數，適用于工件的外尺寸測量的工具。2、購買列參數：見表3、產品特性：l 適用于工件的外尺寸測量，可測量工件精度在IT6-IT10。l 外徑千分尺按分度值可分為0.01mm和0.001mm，根據所測工件精度要求選擇相應的產品。l 測微螺桿采用優質合金鋼制造，經淬火后精密磨削，變形小，耐用度高。l 測量范圍30

2、0mm的外徑千分尺測量面鑲硬質合金，使用壽命長。l 測力裝置采用雙棘輪結構，測力穩定。l 外徑千分尺符合國家標準 GB/T1216-2004。l 測量范圍（25-300）mm外徑千分尺附有校對量桿1支；測量范圍（3001000）mm外徑千分尺附有校對量桿2支；測量范圍（10003000）mm外徑千分尺附有校對柱2支，校對量桿4支，具體尺寸詳見參數列表。l 10003000mm管結構外徑千分尺是由外徑千分尺和百分表組成的通用外尺寸測量器具。l 10003000mm管結構外徑千分尺適用于重型機械或礦山機械等加工大尺寸零件的測量，通過活動測砧、量桿、校對柱及測微頭來實現每種規格量程為 500mm的尺

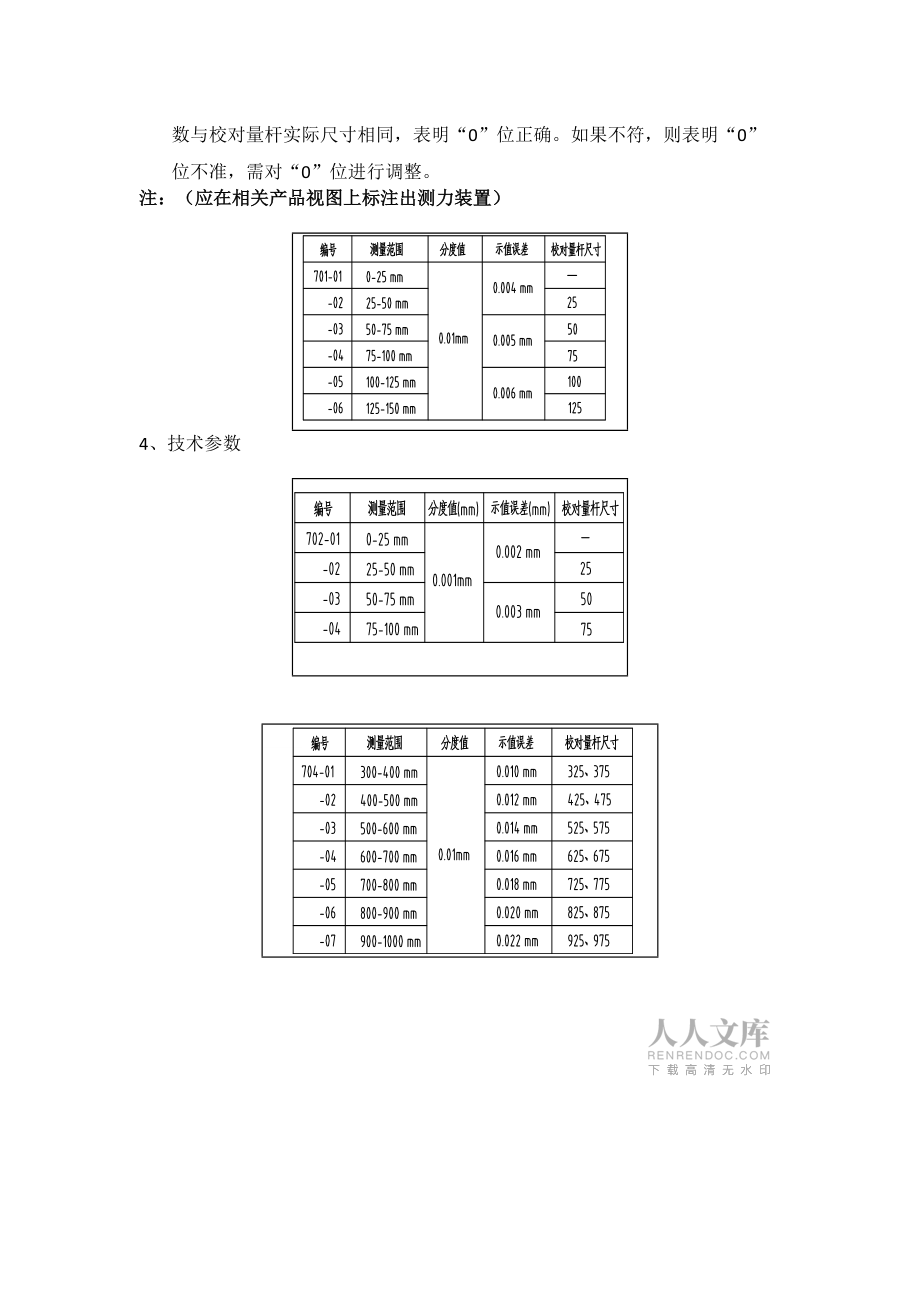

3、寸測量。用校對柱、測微頭及量桿做尺寸的調整，用百分表進行比較測量，百分表量程為 10mm，讀數更直觀、方便。l 10003000mm管結構外徑千分尺符合 JB/T 10007-2012。 測力裝置注意事項：轉動測力裝置漸進量面，聽見“卡卡”聲，表明量面與工件已接觸上，測力裝置卸荷有效，即可讀數。 校對量桿的使用方法和作用：校對量桿用于測量范圍大于25mm的外徑千分尺校對“0”位。把校對量桿當做被測工件進行測量，如果千分尺上的讀數與校對量桿實際尺寸相同，表明“0”位正確。如果不符，則表明“0”位不準，需對“0”位進行調整。注：（應在相關產品視圖上標注出測力裝置）4、技術參數5、測量功能示意圖（樣

4、本圖片）6、照片二、測微頭（三級產品分類）1、產品簡介：測微頭是適用在各種測微裝置中的重要部件，用戶可根據不同需要將測微頭配置在特定支架上使用。螺距0.5mm，測量面直徑 6.5mm和 8mm，夾持直徑 12mm和 13mm。2、產品特性：l 測微螺桿采用優質合金鋼制造，經淬火后精密磨削，變形小，耐用度高。l 量面鑲硬質合金，使用壽命長。l 測力裝置采用雙棘輪結構，測力穩定。轉動測力裝置漸進量面，聽見“卡卡”聲，表明量面與工件已接觸上，測力裝置卸荷有效，即可讀數。 l 外表面鍍暗鉻，防銹性能好，外形美觀大方。l 測微頭符合 GB/T1216-2004。3、技術參數三、內徑千分尺1、產品簡介：內

5、徑千分尺是利用螺旋副原理對主體兩端球形測量面間分隔的距離進行讀數的通用內尺寸測量工具。2、產品特性：l 對工件進行內孔直徑、槽及兩平行平面間距離的精密測量。l 量面鑲硬質合金，使用壽命長。l 結構緊湊，測量精度穩定可靠。l 四種系列，二十二種規格，可根據測量需要進行選擇，也可根據需要特殊訂貨。l 產品符合國家標準GB/T8177-2004。 接桿的使用方法：應先按所需要的尺寸選擇相應尺寸的接桿，然后旋下螺紋軸套上的螺帽，再將接桿的右端旋緊到螺紋軸套的左端上，再將螺帽旋上。（接桿尺寸詳見接桿對照表） 內徑千分尺的操作方法：A. 內徑千分尺使用前應用校對卡板校對測微頭的零位，且用力要均勻，如有微小

6、誤差，首先將鎖緊螺釘處于鎖緊狀態，然后松開校正螺帽，使微分筒零位對正固定套管縱刻線，最后再將校正螺帽旋緊。B. 內徑千分尺在使用過程中，需要聯結接桿時，應先旋下螺紋軸套上的螺帽，再將接桿的右端旋緊到螺紋軸套的左端上。C. 用內徑千分尺測量孔徑時，將其測量觸頭測量面支承在被測表面上，調整微分筒，使微分筒一側的測量面在孔的徑向截面內擺動，找出最大尺寸。然后，在孔的軸向截面內擺動，找出最小尺寸。此調整需重復幾次進行，最后旋緊螺釘，取出內徑千分尺并讀數。測量兩平行平面之間的距離時，應沿多方向擺動內徑千分尺，取其最小寸為測量結果。3、技術參數測量長度（m）最大允許誤差（m）長度尺寸的允許變化值（m）L5

7、0450L1005100L1506150L2007200L2508250L3009300L35010350L40011400L45012450L50013500L80016800L1250221250L1600271600L200032102000L250040152500L300050253000L400060404000L500072605000L600090804、測量功能示意圖四、螺紋千分尺1、 產品簡介：螺紋千分尺是利用螺旋副原理，對弧形尺架上的錐形測頭與V形測頭兩測量面間分隔的距離進行讀數的一種測量器具。2、 產品特性：l 帶有可換60V型和錐型測頭選件，V型和錐型測頭需成對匹配，

8、可對帶有外螺紋的工件進行外螺紋的中徑測量，測量方便快捷。l 測微螺桿采用優質合金鋼制造，經淬火后精密磨削，變形小，耐用度高。l 測力裝置采用雙棘輪結構，測力穩定。l 測量范圍大于25mm帶有調零校對柱。l 產品符合國家標準GB/T10932-2004。3、 技術參數： 4、 測量功能示意圖五、公法線千分尺1、產品簡介：公法線千分尺是利用螺旋副原理，對弧形尺架上兩盤形測量面間分隔的距離，進行讀數的一種測量工具。2、產品特性：l 可測量模數等于和大于1mm的外嚙合圓柱直齒輪和圓柱斜齒輪的公法線長度和變動量。l 固定測砧和活動測砧直徑詳見參數列表。l 測微螺桿、固定測砧和活動測砧采用優質合金鋼制造，

9、經特殊熱處理后精密磨削，變形小，耐用度高。l 測力裝置采用雙棘輪結構，測力穩定。l 測量范圍大于25mm帶有調零校對柱。l 產品符合國家標準GB/T1217-2004。3、技術參數4、測量功能示意圖六、深度千分尺1、產品簡介：深度千分尺是利用螺旋副原理，對基面與測量桿測量面間分隔的距離進行讀數的一種測量器具。2、產品特性：l 可用于工件孔、槽、臺階等深度尺寸的測量。l （0-100）mm深度千分尺帶有四個可換測量桿（分別為25，50，75，100），可根據測量范圍的不同進行選用。l 測微螺桿采用優質合金鋼制造，經淬火后精密磨削，變形小，耐用度高。l 測力裝置采用雙棘輪結構，測力穩定。l 產品符

10、合國家標準GB/T1218-2004。3、技術參數示值誤差 : (025)mm:0.004mm (0100)mm:0.005mm4、測量功能示意圖七、壁厚千分尺1、產品簡介：壁厚千分尺是利用螺旋副原理，對弧形尺架上的球形測量面和平測量面間分隔的距離進行讀數的一種測量器具。2、產品特性：l 壁厚千分尺固定測砧為球面，適用于測量管壁厚度。l 測微螺桿采用優質合金鋼制造，經淬火后精密磨削，變形小，耐用度高。l 測力裝置采用雙棘輪結構，測力穩定。l 產品符合國家標準GB/T6312-20043、技術參數 測量范圍 (025)mm、（25-50）mm: 示值誤差：0.004mm (50-75)mm、（7

11、5-100）mm: 0.005mm 4、測量功能示意圖八、板厚千分尺1、產品簡介： 板厚千分尺是利用螺旋副原理，對弧形尺架上的兩測量面間分隔的距離進行讀數的一種測量器具。2、產品特性：l 測量鋼板、紙張、塑料板等板材厚度等。l 尺架凹入深度可分為150mm和200mm兩種規格。l 測微螺桿采用優質合金鋼制造，經淬火后精密磨削，變形小，耐用度高。l 測量面鑲硬質合金，使用壽命長。l 測力裝置采用雙棘輪結構，測力穩定。l 外產品符合行業標準JB/T2989-1999。3、技術參數：測量范圍：0-25mm；示值誤差：0.004mm九、杠桿千分尺1、產品簡介：杠桿千分尺是利用杠桿齒輪傳動機構將測微螺桿

12、的軸向位移轉換為指針的角位移的一種測量器具。2、產品特性：用于工件外尺寸的絕對測量和相對測量。尤其適用于工件外尺寸的相對批量測量，讀數方便，精度高。l 測微螺桿采用優質合金鋼制造，經淬火后精密磨削，變形小，耐用度高。l 測量面鑲硬質合金，使用壽命長。l 測力裝置采用雙棘輪結構，測力穩定。l 產品符合國家標準GB/T8061-2004。 對零:首先擦凈兩測量面，然后轉動微分筒，使微分筒上的零刻線在固定套管的零刻線位置與固定套管上的縱刻線重合對正后，用鎖緊裝置緊固測微螺桿，用調零裝置轉動刻度盤，使指針對準零線，然后推動按鈕并重復以上操作，直到指針對準刻度盤零刻線為止。（(25-50)mm 杠桿千分

13、尺指針對零時，兩測量面間應夾校對量塊） 測量:首先，擦凈被測工件表面，然后轉動微分筒使工件被測尺寸線與兩測量面垂直接觸，當指示表指針位于刻度盤零位兩側十個分度內時，將微分筒上的縱刻線于固定套管上的縱刻線對正，并鎖緊測微螺桿，推動按鈕三至五次，每次指針表讀數值的平均值為指示表的示值。 讀數:被測尺寸測微頭所指示值+指示表所指的示值，其中：指示表指針在刻度盤零刻線右側時，示值為正；在刻度盤零刻線左側時，示值為負。3、技術參數：見樣本4、功能示意圖十、尖頭千分尺1、產品簡介：尖頭千分尺是利用螺旋副原理，對弧形尺架上兩錐形測量面間分隔的距離進行讀數的一種測量器具。2、產品特性l 適用于測量鉆頭溝槽等不

14、易測量的尺寸。l 測微螺桿采用優質合金鋼制造，經淬火后精密磨削，變形小，耐用度高。l 量面鑲硬質合金，使用壽命長。l 測力裝置采用雙棘輪結構，測力穩定。3、技術參數：見樣本4、測量功能示意圖十一、小測頭千分尺1、產品簡介：小測頭千分尺是利用螺旋副原理，對弧形尺架上的兩小測量面間分隔的距離進行讀數的一種測量器具。2、產品特性l 適于花鍵、鍵槽等零件的外尺寸測量（測頭直徑為3）。l 測微螺桿采用優質合金鋼制造，經淬火后精密磨削，變形小，耐用度高。l 量面鑲硬質合金，使用壽命長。l 測力裝置采用雙棘輪結構，測力穩定。3、技術參數：見樣本4、測量功能示意圖十二、大量面固定測頭千分尺十三、電子數顯外徑千分尺1、 產品簡介：采用容柵位移測量原理，將測微螺桿的直線位
