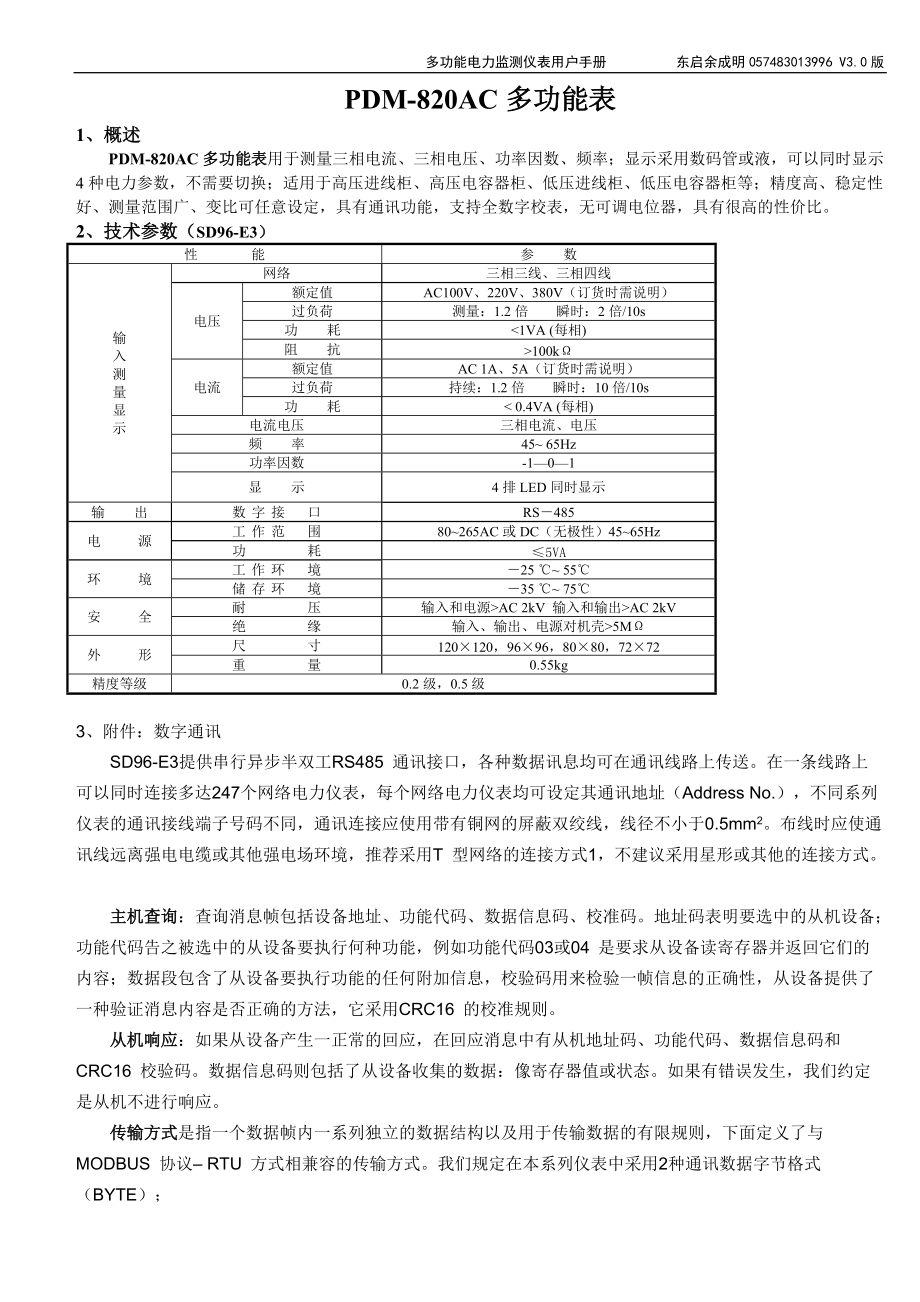

1、.PDM-820AC多功能表1、 概述PDM-820AC多功能表用于測量三相電流、三相電壓、功率因數、頻率；顯示采用數碼管或液，可以同時顯示4種電力參數，不需要切換；適用于高壓進線柜、高壓電容器柜、低壓進線柜、低壓電容器柜等；精度高、穩定性好、測量范圍廣、變比可任意設定，具有通訊功能，支持全數字校表，無可調電位器，具有很高的性價比。2、技術參數（SD96-E3）性能參數輸入測量顯示網絡三相三線、三相四線電壓額定值AC100V、220V、380V（訂貨時需說明）過負荷測量：1.2倍 瞬時：2倍/10s功 耗<1VA (每相)阻抗>100k電流額定值AC 1A、5A（訂貨時需說明）過負

2、荷持續：1.2倍 瞬時：10倍/10s功 耗< 0.4VA (每相)電流電壓三相電流、電壓頻率45 65Hz功率因數-101顯示4排LED同時顯示輸出數字接口RS485 電源工作范圍80265AC或DC（無極性）4565Hz功耗5VA環境工作環境25 55儲存環境35 75安全耐壓輸入和電源>AC 2kV 輸入和輸出>AC 2kV絕緣輸入、輸出、電源對機殼>5M外形尺寸120×120，96×96，80×80，72×72重量0.55kg精度等級0.2級，0.5級3、附件：數字通訊SD96-E3提供串行異步半雙工RS485 通訊接口，

3、各種數據訊息均可在通訊線路上傳送。在一條線路上可以同時連接多達247個網絡電力儀表，每個網絡電力儀表均可設定其通訊地址（Address No.），不同系列儀表的通訊接線端子號碼不同，通訊連接應使用帶有銅網的屏蔽雙絞線，線徑不小于0.5mm2。布線時應使通訊線遠離強電電纜或其他強電場環境，推薦采用T 型網絡的連接方式1，不建議采用星形或其他的連接方式。主機查詢：查詢消息幀包括設備地址、功能代碼、數據信息碼、校準碼。地址碼表明要選中的從機設備；功能代碼告之被選中的從設備要執行何種功能，例如功能代碼03或04 是要求從設備讀寄存器并返回它們的內容；數據段包含了從設備要執行功能的任何附加信息，校驗碼用

4、來檢驗一幀信息的正確性，從設備提供了一種驗證消息內容是否正確的方法，它采用CRC16 的校準規則。從機響應：如果從設備產生一正常的回應，在回應消息中有從機地址碼、功能代碼、數據信息碼和CRC16 校驗碼。數據信息碼則包括了從設備收集的數據：像寄存器值或狀態。如果有錯誤發生，我們約定是從機不進行響應。傳輸方式是指一個數據幀內一系列獨立的數據結構以及用于傳輸數據的有限規則，下面定義了與MODBUS 協議 RTU 方式相兼容的傳輸方式。我們規定在本系列儀表中采用2種通訊數據字節格式（BYTE）；方式1：10位數據通訊（1 個起始位、8 個數據位、1個停止位），對應參數整定為項目8，DATA菜單中選擇

5、0b8d；方式2：11位數據通訊（1個起始位、8 個數據位、2個停止位），對應參數整定為項目8，DATA菜單中選擇9b8d。數據幀的結構：即：報文格式地址碼功能碼數據碼校驗碼1 個BYTE1個BYTEN個BYTE2個BYTE地址碼 在幀的開始部分，由一個字節（8 位二進制碼）組成，十進制為0255，在我們的系統中只使用1247,其它地址保留。這些位標明了用戶指定的終端設備的地址，該設備將接收來自與之相連的主機數據。每個終端設備的地址必須是唯一的，僅僅被尋址到的終端會響應包含了該地址的查詢。當終端發送回一個響應，響應中的從機地址數據便告訴了主機哪臺終端正與之進行通信。功能碼 告訴了被尋址到的終端

6、執行何種功能。下表列出本系列 所支持的的功能碼，以及它們的意義和功能。代碼意 義行 為03/04讀數據寄存器獲得一個或多個寄存器的當前二進制值08電能數據復位（清0）將所操作的儀表的電能數據清016寫預置寄存器設定二進制值到相關的寄存器中數據碼 包含了終端執行特定功能所需要的數據或者終端響應查詢時采集到的數據。這些數據的內容可能是數值、參考地址或者設置值，數據低位在前高位在后。例如：功能域碼告訴終端讀取一個寄存器，數據域則需要指明從哪個寄存器開始及讀取多少個數據，而叢機數據碼回送內容則包含了數據長度和相應的數據。校驗碼 錯誤校驗（CRC）域占用兩個字節，包含了一個16 位的二進制值。CRC 值

7、由傳輸設備計算出來，然后附加到數據幀上，接收設備在接收數據時重新計算CRC 值，然后與接收到的CRC 域中的值進行比較，如果這兩個值不相等，就發生了錯誤，CRC。1、 取從機參數（功能碼03）功能碼03可取得被編址從機中所有參數的設定值和測量值。詢問 要求讀取2號從機所有參數的設定值 地址功能碼數據起始寄存器高位數據起始寄存器低位數據寄存器數高位數據寄存器數低位校驗低位校驗高位020300030003F5F8應答2號從機參數的設定值為100、80、1（參數：PT電壓變比、CT電流變比、額定電壓100V） 地址功能碼字節數參數低位參數高位參數低位參數高位參數低位參數高位校驗低位校驗高位02030

8、6640050000100859C2、遠方修改從機參數（功能碼16）功能碼16可對被編址從機中所有參數進行設定、修改。詢問 要求將2號從機的參數修改為800、6（參數：CT變比、PT變比）地址功能碼起始地址高位起始地址低位寄存器數高位寄存器數低位字節數參數高位參數低位參數高位參數低位校驗低位校驗高位02100003000204032000063D72應答 地址功能碼起始地址高位起始地址低位寄存器數高位寄存器數低位校驗低位校驗高位021000030002B1FB八、數據傳送格式1、通迅參數地址表地址參數名 稱讀寫屬性數量范圍（二個字節）數據類型0保護密碼R09999word1通迅地址R0247w

9、ord2通迅波特率R1、2，對應4800、9600word3PT電壓變比R19999word4CT電流變比R19999word5額定電壓R1、2，對應100、400word6額定電流R1、2，對應1、5word7接線方式R1、2，對應3P4L、3P3Lword8電流電壓單位R1、電流1、2、4、8、9、10、12對應10、100、1000、（KA）、10（KA）、100（KA）、1000（KA）2、電壓1、2、4、8、9、10、12對應10、100、1000、（KV）、10（KV）、100（KV）、1000（KV）word9有功無功單位R功率1、2、4、8、9、10、12、16、17、18、2

10、0對應10、100、1000、（KW）、10（KW）、100（KW）、1000（KW）、（KM）、10（MW）、100（MW）、1000（MW）word10數據格式R1、2，對應0b8d、9b8dword11相電壓UaR09999word12相電壓UbR09999word13相電壓UcR09999word14線電壓UabR09999word15線電壓UbcR09999word16線電壓UcaR09999word17相電流IaR09999word18相電流IbR09999word19相電流IcR09999word20分相有功功率PaR09999word21分相有功功率PbR09999word22

11、分相有功功率PcR09999word23總有功功率PR09999word24分相無功功率QaR09999word25分相無功功率QbR09999word26分相無功功率QcR09999word27總無功功率QR09999word28視在功功率SR09999word29功率因數PFR02000word30頻率FR45006500word3133正相有功電能R0999999999Dword3436正相無功電能R0999999999Dword3739反相有功電能R0999999999Dword4042反相無功電能R0999999999Dword43開量輸入信號R000000000 1表示“開”，0表

12、示“關”word說明：儀表無上述列表功能時，讀出寄存器值為02、PDM-803AC數量處理說明：1）電壓值：實際一次電壓值=電壓讀出值/（8電流電壓單位2），如A相電壓值讀出為1235，如果8數值為1，則當前實際電壓值為123.5V，如果8數值為10，則當前實際電壓值為1.235kV2）電流值：實際一次電流值電流讀出值/（8電流電壓單位1），如A相電流值讀出為4568，如果8數值為1，則當前實際電流值為456.8A，如果8數值為10，則當前實際電壓值為4.568kA3）功率值：實際一次功率值（PT倍率×CT倍率×讀出值）/10，如有功功率值讀出為8660，如果CT分辨率為120，PT倍率為100，則實際功率值10392000W10.392MW4）電能值：電能值為一次電能值，實際電能值電能讀出值/100，如電能讀出值為
