1、課 時 授 課 計 劃第六十三次課【教學課題】：§14-11 滾動軸承的組合設計【教學目的】：掌握滾動軸承的組合設計的內容，方法【教學重點及處理方法】：滾動軸承的組合設計的內容，方法處理方法： 詳細講解【教學難點及處理方法】： 軸承的組合設計的內容，方法處理方法： 舉例講解【教學方法】: 講授法【教具】：課件【時間分配】： 引入新課 5min 新課 80 min小結、作業 5min第六十三次課【提示啟發 引出新課】 經過壽命計算選定了軸承的類型，如果沒有合理的結構保證，則可能使軸承在工作時由于設計的一些理想條件得不到保證而不能在設計壽命內正常工作，甚至提前失效。因此必須在軸承的組合設

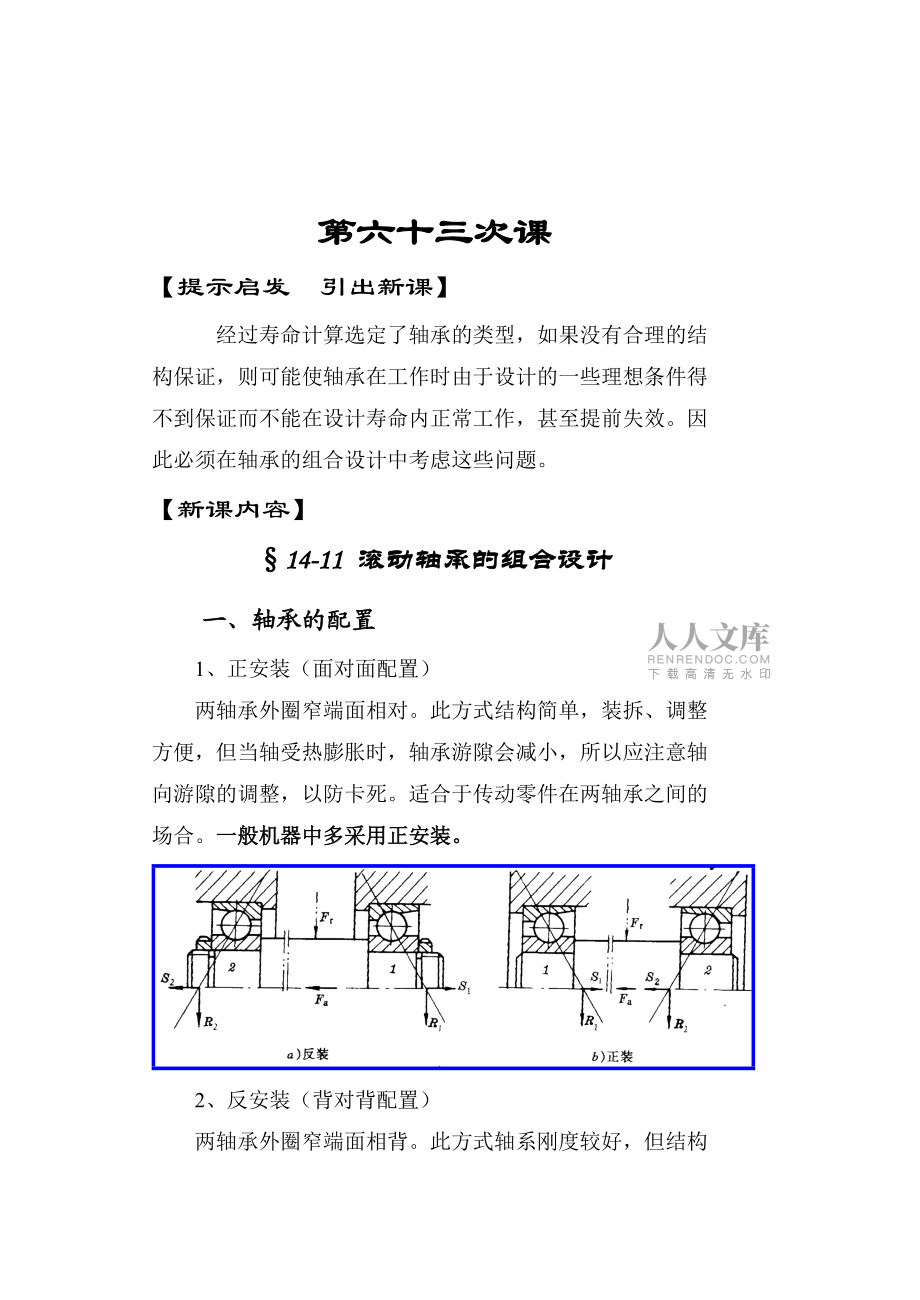

2、計中考慮這些問題。【新課內容】§14-11 滾動軸承的組合設計一、軸承的配置1、正安裝（面對面配置）兩軸承外圈窄端面相對。此方式結構簡單，裝拆、調整方便，但當軸受熱膨脹時，軸承游隙會減小，所以應注意軸向游隙的調整，以防卡死。適合于傳動零件在兩軸承之間的場合。一般機器中多采用正安裝。2、反安裝（背對背配置）兩軸承外圈窄端面相背。此方式軸系剛度較好，但結構復雜，裝拆、調整不便，在軸受熱伸長時，軸承的游隙會增大。適合于傳動零件處于外伸端的場合。二、滾動軸承支承的軸系結構滾動軸承的基本結構有三種基本類型。1、雙支點單向固定支承每個軸承內、外圈沿軸向只有一個方向受約束。也叫兩端固定。2、單支點

3、雙向固定支承一個支承限制軸的雙向軸向位移（稱固定支承），另一個支承可沿軸向移動（稱游動支承），不能承受軸向負荷。適合于工作溫度較高和支點跨距較大的場合。 3、雙支點游動支承 兩個支承均無軸向約束，又稱兩端游動支承。常用于人字齒輪場合，以防齒輪卡死和人字齒兩側受力不均勻。三、滾動軸承的固定1、周向固定其作用是保證軸承受力后，軸承的內圈與軸頸、外圈與座孔之間不致于產生相對圓周運動。利用外圈與軸承座孔、內圈與軸頸之間的配合進行固定；以軸承為基準件。軸承內孔與軸頸采用基孔制，外徑和座孔采用基軸制配合；轉動圈比堅定圈緊。旋轉座圈一般應保證有過盈量，不轉的座圈應保證有較小的間隙的間隙配合或過渡配合。2、軸

4、向固定見表14-11四、滾動軸承支承的調整1、軸向間隙的調整調整墊片：增減軸承端蓋與機座結合面之間的墊片厚度進行調整。調節壓蓋：用螺釘調節可調壓蓋（調節杯）的軸向位置。調整環：增減軸承端面和壓蓋間的調整環的厚度進行調整。2、軸系位置的調整   五、滾動軸承的游隙和預緊1、軸承的游隙ü 軸承游隙可分為徑向游隙和軸向游隙；ü 游隙過大，旋轉精度降低；ü 游隙過小，摩擦增大，溫度升高，軸承壽命降低。ü 游隙代號在軸承代號的后置代號中標注出。共分六組：1、2、0、3、4、5，以字母C和游隙組別數字表示。2、 滾動軸承的預緊預緊：在安

5、裝軸承時采用某種措施，使滾動軸承內保持一個相當的軸向力，以消除軸承游隙，并使滾動體和內、外套圈之間產生預變形。作用：增加軸承剛度，減小軸承工作時的振動，提高軸承的旋轉精度。預緊方法：ü 定位預緊：在軸承的風（或外）套圈之間加一金屬墊片或磨窄某一套圈的寬度，在受到一定軸向力后產生預變形而預緊。ü 定壓預緊：利用彈簧的壓緊力使軸承承受一定的軸向負荷并產生預變形而預緊。 六、滾動軸承的裝拆要求：1）壓力應直接加于配合較緊的套圈上2）不允許通過滾動體傳遞裝拆力3）要均勻施加裝拆力1、滾動軸承的安裝v 壓入法：v 溫差法：2、滾動軸承的拆缷v 壓力機拆缷：v 拆缷器拆缷：【小結】：掌

6、握滾動軸承的組合設計。 【作業】：10【后記】： 課 時 授 課 計 劃第 二十次課【教學課題】：§15-1 聯軸器 離合器【教學目的】：掌握常用聯軸器和離合器的結構，工作原理【教學重點及處理方法】： 聯軸器和離合器的結構，工作原理處理方法： 詳細講解【教學難點及處理方法】：工作原理處理方法： 結合圖講解【教學方法】: 講授法【教具】：三角板【時間分配】： 引入新課 5min 新課 80 min小結、作業 5min第二十次課【提示啟發 引出新課】 聯軸器和離合器都是用來聯接軸與軸，以傳遞運動和轉距。    有時也可作為一種安全裝置用來防止被聯接件承受過大

7、的載荷，起到過載保護的作用。    用聯軸器聯接兩軸時，只有在機器停止運轉后才能使兩軸分離。    離合器在機器運轉時可使兩軸隨時接合和分離。    聯軸器和離合器的種類很多，大多已標準化，可直接從標準中選用。【新課內容】聯軸器    聯軸器聯接的兩軸，由于制造和安裝等誤差，將引起兩軸軸線位置的偏移，不能嚴格對中。聯軸器所聯接兩軸的偏移形式如下：    聯軸器分為兩類，一類是剛性聯軸器，用于兩軸對中嚴格，且在工作時不發生軸線偏移的場合。另一類是撓

8、性聯軸器，用于兩軸有一定限度的軸線偏移場合。撓性聯軸器又可分為無彈性元件聯軸器和彈性聯軸器。     1.剛性聯軸器 （1）套筒聯軸器     如圖所示，套筒聯軸器由套筒和聯接零件（銷釘或健）組成。這種聯軸器構造簡單，徑向尺寸小；但對兩軸的軸線偏移無補償作用。多用于兩軸對中嚴格、低速輕載的場合。當用圓錐銷作聯接件時，若按過載時圓錐銷剪斷進行設計，則可用作為安全聯軸器。（2）凸緣聯軸器    如圖所示，凸緣聯軸器由兩個帶凸緣的半聯軸器和一組螺栓組成。這種聯軸器有兩種對中方式：一

9、種是通過分別具有凸槽和凹槽的兩個半聯軸器的相互嵌合來對中，半聯軸器采用普通螺栓聯接；另一種是通過鉸制孔用螺栓與孔的緊配合對中，當尺寸相同時后者傳遞的轉矩較大，且裝拆時軸不必作軸向移動。2.無彈性元件撓性聯軸器 (1) 十字滑塊聯軸器十字滑塊聯軸器齒式聯軸器3. 彈性聯軸器常用的彈性聯軸器有：彈性套柱銷聯軸器、彈性柱銷聯軸器等。1）彈性套柱銷聯軸器構造與凸緣聯軸器相似，只是用套有彈性套的柱銷代替了聯接螺紋，利用彈性套的彈性變形來補償兩軸的相對位移。這種聯軸器重量輕、結構簡單、但彈性套易磨損、壽命較短，用于沖擊載荷小、啟動頻繁的中、小功率傳動中。彈性套柱銷聯軸器已標準化（GB4323-8

10、4）。2）彈性柱銷聯軸器4.聯軸器的選擇    常用聯軸器多已標準化，選用時，首先應根據工作條件選擇合適的類型，然后再按轉矩、軸徑及轉速選擇聯軸器的型號尺寸，必要時應對個別薄弱零件進行強度驗算。（1）類型的確定    選擇聯軸器的類型時，應根據機器的工作特點及要求，結合聯軸器的性能選定。    兩軸對中精確，軸本身剛度較好時，可選用凸緣聯軸器；對中困難，軸的剛性差時，可選用具有補償偏移能力的聯軸器；兩軸成一定夾角時，可選用萬向聯軸器；轉速高，要求能吸振和緩沖的，可采用彈性聯軸器。（2）型號的確定

11、;   類型確定以后，再根據轉矩、軸徑及轉速從有關標準手冊中選擇型號、尺寸。選擇時注意：1） 計算轉矩不超過所選型號的規定值；2） 工作轉速不大于所選型號的規定值；3） 兩軸徑在所選型號的孔徑范圍內。    聯軸器的計算轉矩可按下式計算                      Tc = KT式中, T為名義轉矩(Nmm )； Tc為計算

12、轉矩(Nmm)； K為工作情況系數，由手冊查取。1632 離合器     離合器應使機器不論在停車或運轉中都能隨時接合或分離，而且迅速可靠。    離合器按其工作原理可分為牙嵌式、摩擦式和電磁式三類。    對于已標準化的離合器，其選擇步驟和計算方法與聯軸器相同。1.牙嵌式離合器    牙嵌式離合器的結構如圖所示，它是由兩個端面帶牙的半離合器組成。主動半離合器用平鍵與主動軸聯接，從動半離合器用導向鍵(或花鍵)與從動軸聯接。主動半離合器上安裝有對中環，以保證兩個半離合器對中。操縱時，通過操縱桿移動滑環，使兩個半離合器的牙面嵌入（接合）或分開（分離）。2. 摩擦離合器    摩擦離合器是靠摩擦盤接觸面間產生的摩擦力來傳遞轉矩的。摩擦式離合器可在任何轉速下實現兩軸的接合或分離；接合過程平穩，沖擊振動較小；有過載保護作用。但尺寸較大，在接合或分離過程中要產生滑動摩擦，故發熱
